Temps de lecture estimé : 8min
đź’ˇ L'essentiel Ă retenir :
- Une cabine de grenaillage sur mesure se dimensionne en ajoutant 0,5 à 1 m de marge de manœuvre de chaque côté de la plus grande pièce, soit 7 à 8 m de longueur intérieure pour une pièce de 6 m.
- Une turbine de grenaillage de 2,2 Ă 75 kW projette 13 Ă 17 kg d'abrasif par minute et par kilowatt.
- La ventilation suit la formule Q = S Ă— V Ă— 3600, soit 21 600 mÂł/h pour une cabine de 6 Ă— 4 Ă— 3 m en flux horizontal.
- La cabine est soumise au marquage CE et peut exiger une option ATEX selon l'abrasif projeté.
- Le budget se situe entre 20 000 et 70 000 € hors turbine et automatisation.
- La maintenance représente 5 à 10 % du coût annuel d'exploitation.
Le dimensionnement d'une cabine de grenaillage sur mesure impose de déterminer trois paramètres : les dimensions utiles de l'enceinte, la puissance des turbines de projection et le débit de ventilation. La méthode part des caractéristiques de la plus grande pièce à traiter. On ajoute des marges de manœuvre, on choisit le nombre de turbines selon la cadence, puis on calcule le débit d'air avec la formule Q = S × V × 3600.
Un sous-dimensionnement provoque un inconfort pour l'opérateur, des risques de sécurité et une perte de cadence. L'objectif est de sécuriser l'exploitation tout en maîtrisant le coût d'exploitation. Les sections suivantes détaillent chaque étape du calcul avec des repères chiffrés.
Un sous-dimensionnement provoque un inconfort pour l'opérateur, des risques de sécurité et une perte de cadence. L'objectif est de sécuriser l'exploitation tout en maîtrisant le coût d'exploitation. Les sections suivantes détaillent chaque étape du calcul avec des repères chiffrés.
Obtenez un devis pour une cabine de grenaillage
Quelles données collecter avant de dimensionner une cabine de grenaillage ?
Les données d'entrée conditionnent tous les calculs. Elles portent sur les pièces, la cadence, l'abrasif, l'automatisation et les contraintes d'implantation.
Données pièces à traiter : dimensions, poids et géométrie
La nature, les dimensions, le poids et la géométrie des pièces déterminent le volume utile et la portée de projection. Une géométrie complexe allonge le temps de traitement de 20 à 40 % par rapport à une surface plane.
Volume et cadence de production visés par l'atelier
La cadence détermine le niveau d'automatisation. Les seuils suivants guident le choix.
- Moins de 10 pièces par heure justifie un traitement manuel ou semi-automatisé.
- Plus de 50 pièces par heure impose une ligne en continu avec plusieurs turbines.
- Le temps de cycle varie de 2 à 5 minutes pour une petite pièce et de 15 à 30 minutes pour une pièce volumineuse.

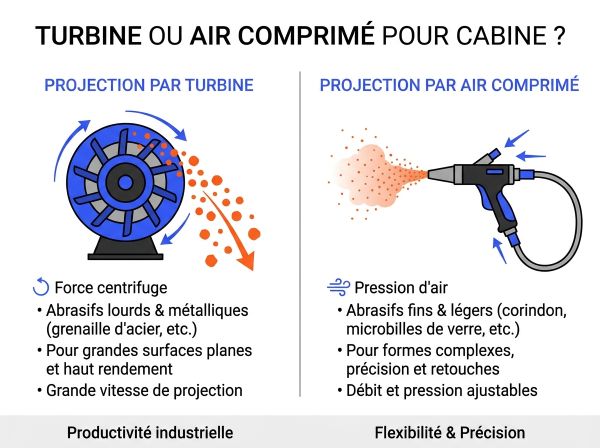

Abrasive compatible et choix entre turbine et air comprimé
La turbine projette la grenaille d'acier ou de fonte, les billes de céramique et les abrasifs plastiques. Le corindon et les billes de verre relèvent du sablage à air comprimé.
| Abrasive | Technologie adaptée |
|---|---|
| Grenaille d'acier ou de fonte | Turbine |
| Billes de céramique | Turbine |
| Abrasifs plastiques | Turbine |
| Corindon | Air comprimé |
| Billes de verre | Air comprimé |
La granulométrie usuelle s'étend de 0,1 à 2,0 mm et la dureté maximale atteint 62 HRC.
Niveau d'automatisation du process et temps de cycle
L'automatisation augmente l'investissement mais réduit le coût de fonctionnement sur les volumes élevés. Les configurations possibles sont les suivantes.
- Le rail suspendu convient aux pièces longues en défilement.
- Le passage continu utilise un convoyeur au sol.
- Le plateau rotatif traite les pièces par lots.
- Le tambour accepte les pièces en vrac.
Contraintes d'implantation, surface au sol et hauteur disponible
Les contraintes d'implantation influencent la géométrie de la cabine. Elles comprennent les éléments suivants.
- La surface au sol disponible dans l'atelier.
- La hauteur sous plafond et les accès au site.
- La puissance Ă©lectrique disponible.
- L'évacuation des poussières vers l'extérieur.
- La conception modulaire qui autorise une extension ultérieure.
Vous ĂŞtes fournisseur de cabine de grenaillage ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. ZĂ©ro prospection Ă froid.
Recevoir des leads
Comment calculer les dimensions utiles d'une cabine de grenaillage sur mesure ?
Les dimensions intérieures utiles résultent de la plus grande pièce à traiter, augmentée des marges de manœuvre.

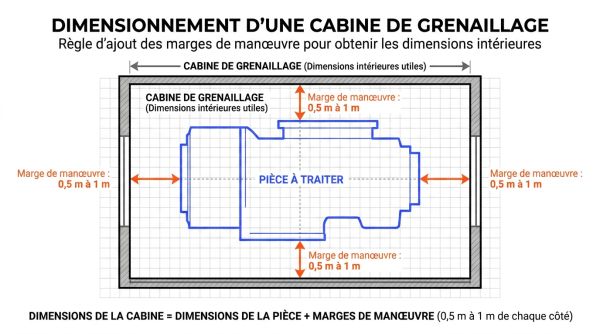

Calcul de la longueur intérieure utile et des marges
La longueur intérieure égale la longueur de la plus grande pièce plus 0,5 à 1 m de marge de chaque côté, soit +1 à +2 m au total. Une pièce de 6 m demande une longueur de 7 à 8 m minimum et 8 à 9 m pour le confort. La marge sert à manœuvrer la buse et à positionner l'opérateur.
Largeur et hauteur intérieures adaptées à l'accès opérateur
Le mode walk-in est retenu pour les grandes pièces. La largeur en container atteint 2,25 m, et la cabine sur mesure propose 3 à 6 m, jusqu'à 6 à 10 m en grande dimension. La hauteur en container est de 2,29 m, contre 2,8 à 6 m en sur mesure.
| Format | Largeur intérieure | Hauteur intérieure |
|---|---|---|
| Container standard | 2,25 m | 2,29 m |
| Cabine sur mesure | 3 Ă 6 m | 2,8 Ă 6 m |
| Cabine grande dimension | 6 Ă 10 m | 6 Ă 10 m |
Cotes intérieures utiles et gabarits types constatés sur le terrain
La cote extérieure d'un container de 6 m correspond à une longueur intérieure utile d'environ 5,57 m. Les cabines sur mesure ajustables offrent des gabarits de 8 × 4 m, 8 × 5 m ou 12 × 4 × 3 m.
| Option | Longueur intérieure | Usage pour pièce de 6 m |
|---|---|---|
| Container 6 m | 5,57 m | Très limité |
| Cabine ou container 8 à 9 m | 8 à 9 m | Configuration adaptée |
| Container 12 m | 11,53 m | Confort maximal |
Comment dimensionner la puissance et le nombre de turbines ?
La puissance des turbines détermine le débit d'abrasif projeté et le temps de cycle.
Plage de puissance disponible des turbines de projection
Les turbines de grenaillage couvrent une plage de 2,2 à 75 kW. Trois segments se dégagent : 2,2 à 7,5 kW pour les cabines compactes, 11 à 22 kW pour les installations industrielles, et jusqu'à 75 kW pour les grandes cabines multi-turbines.
| Segment | Puissance | Usage typique |
|---|---|---|
| Petites turbines | 2,2 à 7,5 kW | Cabines compactes, pièces petites |
| Turbines moyennes | 11 Ă 22 kW | Installations industrielles, tambour, lignes |
| Hautes puissances | Jusqu'Ă 75 kW | Grandes cabines multi-turbines, fonderie |

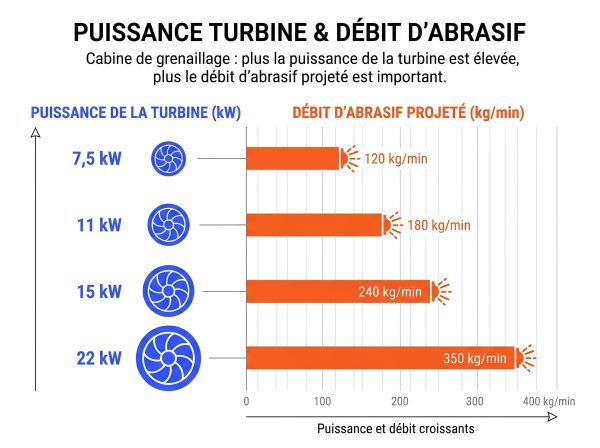

Débit d'abrasif projeté par kilowatt et temps de cycle
Le ratio de référence est de 13 à 17 kg/min de grenaille par kilowatt. Une turbine de 5,5 kW projette 80 à 90 kg/min. Une turbine de 7,5 kW projette 100 à 140 kg/min. Quatre turbines de 7,5 kW donnent 300 à 360 kg/min.
| Configuration | Puissance | DĂ©bit d'abrasif |
|---|---|---|
| 1 turbine | 5,5 kW | 80 Ă 90 kg/min |
| 1 turbine | 7,5 kW | 100 Ă 140 kg/min |
| 4 turbines | 4 Ă— 7,5 kW | 300 Ă 360 kg/min |
Nombre, disposition et couverture des turbines dans la cabine
Les turbines sont disposées en croix en partie haute et basse pour couvrir toutes les zones en un seul passage. La gerbe présente un point chaud central. Une géométrie complexe majore le temps de traitement de 20 à 40 %.
Comment calculer le débit de ventilation et le dépoussiérage ?
Le débit de ventilation confine les poussières dangereuses et maintient la visibilité. Il se calcule avec la formule Q = S × V × 3600.

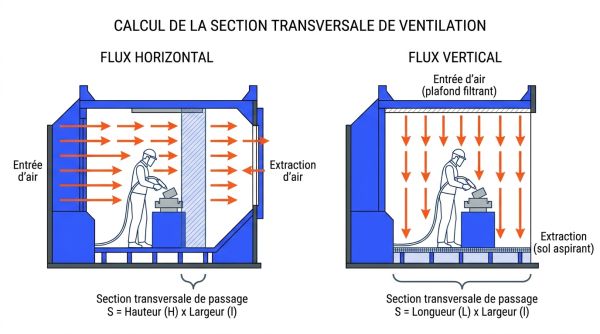

Formule de calcul du débit minimal d'air à extraire
La formule est Q = S × V × 3600. Q représente le débit en m³/h, S la section transversale perpendiculaire au flux, V la vitesse d'air en m/s, et 3600 le facteur de conversion.
| Variable | Désignation | Unité |
|---|---|---|
| Q | DĂ©bit d'air minimal | mÂł/h |
| S | Section transversale | m² |
| V | Vitesse d'air | m/s |
| 3600 | Facteur de conversion | s/h |
Vitesses d'air recommandées selon le type de flux
En flux horizontal, la vitesse minimale est de 0,5 m/s. En flux vertical, elle est de 0,4 m/s. La section dépend du type de flux.
| Type de flux | Vitesse minimale | Section Ă retenir |
|---|---|---|
| Horizontal | 0,5 m/s | Largeur Ă— hauteur |
| Vertical | 0,4 m/s | Longueur Ă— largeur |
Filtration à cartouches et pertes de charge à intégrer
Le débit doit être maintenu malgré l'encrassement des filtres. Le ventilateur doit vaincre la perte de charge additionnelle. Une turbine de dépoussiérage de 7,5 kW pour 5 500 m³/h est un repère courant. Les grilles d'entrée d'air neuf sont calculées à 4 à 5 m/s.
Quels équipements de manutention et de recyclage intégrer au dimensionnement ?
La manutention et le recyclage de l'abrasif conditionnent la productivité. Ils se prévoient dès la conception.
Modes d'introduction et de chargement des pièces volumineuses
Les modes d'introduction dépendent de la taille et du poids des pièces. Les options suivantes sont courantes.
- La double porte arrière facilite le passage des pièces volumineuses.
- Les portes sectionnelles et le toit ouvrant permettent un chargement par le haut.
- Le convoyeur ou le lorry intègre la cabine dans une ligne.
- La rampe de chargement et la potence murale aident à manutentionner les pièces lourdes.

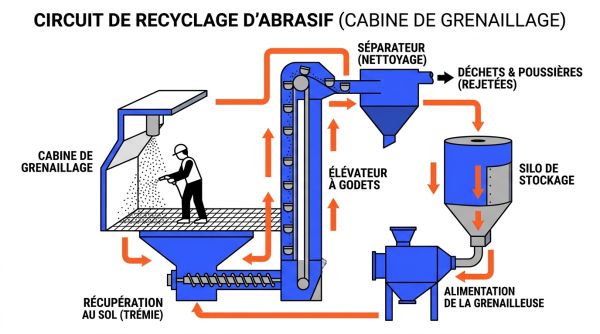

Circuit de recyclage de l'abrasif et silos de stockage
La chaîne de recyclage comprend la récupération de l'abrasif, un élévateur à godets, la séparation des scories et des silos de stockage. Les silos atteignent une capacité de 10 000 kg sur installation industrielle.
Conception modulaire et extension ultérieure de la cabine
La conception modulaire autorise le démontage et l'extension. Un gabarit de 8 à 9 m peut évoluer vers 12 m si les pièces s'allongent.
Quelles normes de sécurité conditionnent le dimensionnement d'une cabine ?
Les normes influencent les choix dimensionnels et les Ă©quipements.
Marquage CE et conformité à la directive machines 2006/42/CE
La cabine de grenaillage est soumise au marquage CE et à la directive machines 2006/42/CE. Les préconisations INRS et une réception de sécurité complètent le cadre.
- Le marquage CE est obligatoire.
- La directive machines 2006/42/CE s'applique.
- Le guide INRS ED 768 précise le captage et l'épuration des poussières.
- Une réception de sécurité par un organisme compétent est recommandée.
Asservissements de sécurité, capteurs et dispositif homme mort
L'opération est asservie à trois conditions : portes fermées, éclairage en service et ventilation en service.
- Des capteurs de fermeture Ă©quipent les portes principales et de secours.
- Les portes de secours comportent des hublots blindés et une double poignée.
- Le dispositif homme mort coupe la projection si la lance est lâchée.
- Le coffret électrique intègre un automate et un diagnostic des anomalies.
Risque ATEX et équipements de protection de l'opérateur
La réglementation ATEX s'applique selon les abrasifs et poussières générés, notamment l'aluminium ou le zinc. Les équipements de protection individuelle sont les suivants.
| Équipement | Exigence |
|---|---|
| Protection respiratoire | Casque ventilé à visière panoramique ou masque haute efficacité |
| Protection oculaire et faciale | Visière ou lunettes, hublot blindé côté cabine |
| Protection auditive | Bouchons ou casque anti-bruit, niveau souvent supérieur à 90 dB(A) |
| Vêtements de protection | Combinaison en toile épaisse ou cuir, serrage aux extrémités |
| Gants | RĂ©sistants Ă l'abrasion, cuir pour le travail Ă la buse |
| Chaussures de sécurité | Conformes aux normes en vigueur |
La hauteur de la cabine doit permettre le port du casque ventilé.
Quels cas types et exemples chiffrés guident le dimensionnement ?
Les exemples suivants appliquent la méthode intégrée longueur, puissance et ventilation.
Pièce de six mètres en cabine sur mesure ou en conteneur
Pour une pièce de 6 m, la longueur minimale est de 7 à 8 m. La cible confortable est de 8 à 9 m.
| Option | Longueur intérieure | Adaptation pièce 6 m |
|---|---|---|
| Container 6 m | 5,57 m | Non recommandé |
| Container ou cabine 8 à 9 m | 8 à 9 m | Recommandé, gabarits 8 × 4 m ou 8 × 5 m |
| Container 12 m | 11,53 m | Confort maximal, plusieurs pièces |
Charpente métallique standard, lourde et production en série
Trois cas types illustrent le dimensionnement selon la taille des charpentes.
| Type de charpente | Dimensions pièce max | Dimensions utiles cabine | Manutention |
|---|---|---|---|
| Petite charpente | 6 × 1 × 1,5 m | 8 × 3 × 3 m | Chariot élévateur ou transbordeur |
| Charpente standard | 12 Ă— 2 Ă— 2 m | 14,5 Ă— 4 Ă— 3,5 m | Convoi sur rails ou pont roulant |
| Charpente lourde | 18 Ă— 2,5 Ă— 3 m | 21 Ă— 5 Ă— 4,5 m | Double palan sur monorail |
| Type de charpente : Petite charpente | |
|---|---|
| Dimensions pièce max | 6 × 1 × 1,5 m |
| Dimensions utiles cabine | 8 Ă— 3 Ă— 3 m |
| Manutention | Chariot élévateur ou transbordeur |
| Type de charpente : Charpente standard | |
|---|---|
| Dimensions pièce max | 12 × 2 × 2 m |
| Dimensions utiles cabine | 14,5 Ă— 4 Ă— 3,5 m |
| Manutention | Convoi sur rails ou pont roulant |
| Type de charpente : Charpente lourde | |
|---|---|
| Dimensions pièce max | 18 × 2,5 × 3 m |
| Dimensions utiles cabine | 21 Ă— 5 Ă— 4,5 m |
| Manutention | Double palan sur monorail |
Au-delà de 12 à 15 m de longueur, deux opérateurs sont nécessaires.
Exemple chiffré complet et tableau récapitulatif du calcul
Un exemple intégré traite une cabine de 8 × 4 × 3 m pour une pièce de 6 m. La longueur se calcule en ajoutant 2 m de marges, soit 6 m + 2 m = 8 m. Deux turbines de 7,5 kW projettent 200 à 280 kg/min. En flux horizontal, la section est S = 4 × 3 = 12 m². La vitesse est 0,5 m/s. Le débit vaut Q = 12 × 0,5 × 3600 = 21 600 m³/h.
| Paramètre | Calcul | Résultat |
|---|---|---|
| Longueur intérieure | 6 m + 1 m de chaque côté | 8 m |
| Puissance turbines | 2 turbines Ă— 7,5 kW | DĂ©bit 200 Ă 280 kg/min |
| DĂ©bit de ventilation | Q = 4 Ă— 3 Ă— 0,5 Ă— 3600 | 21 600 mÂł/h |
Comment évaluer l'investissement et le coût d'exploitation d'une cabine ?
Le coût total de possession dépend de la technologie de projection et de la consommation énergétique.
Fourchettes budgétaires selon la technologie de projection retenue
Les budgets varient selon la puissance et l'automatisation.
| Équipement | Fourchette budgétaire |
|---|---|
| Cabine de grenaillage | 20 000 à 70 000 € |
| Grenailleuse à turbine | 35 000 à 150 000 € |
| Grenailleuse automatique | 60 000 à 300 000 € |
| Grenailleuse à air comprimé | 15 000 à 60 000 € |
Consommation énergétique horaire et coût de maintenance annuel
La consommation électrique d'une installation standard atteint 3 à 10 kWh/h, soit 0,60 à 2 €/h. La maintenance représente 5 à 10 % du coût annuel d'exploitation. La puissance installée totale, pas seulement celle des turbines, détermine le coût énergétique.
Quelles questions poser avant de consulter un fabricant de cabines ?
Les questions suivantes préparent le cahier des charges à soumettre aux fournisseurs de cabines de grenaillage.
Quelle longueur de cabine pour une pièce de six mètres ?
La longueur intérieure minimale est de 7 à 8 m. Une cible confortable se situe entre 8 et 9 m.
Faut-il choisir une turbine ou un système à air comprimé ?
La turbine projette la grenaille métallique, les billes de céramique et les abrasifs plastiques. Le corindon et les billes de verre exigent un système à air comprimé.
Quel débit de ventilation pour une cabine de 8 × 4 × 3 m ?
En flux horizontal, le débit vaut 21 600 m³/h avec la formule Q = S × V × 3600.
La réglementation ATEX s'applique-t-elle à toutes les cabines ?
Non, la réglementation ATEX s'applique conditionnellement selon les abrasifs et les poussières générés, notamment l'aluminium ou le zinc.
Quel budget prévoir pour une cabine de grenaillage sur mesure ?
Le budget d'une cabine se situe entre 20 000 et 70 000 €, hors turbine et automatisation. Le coût d'un grenaillage inclut aussi la turbine et l'automatisation.
Quelle puissance de turbine pour un débit de 100 kg/min ?
Une turbine de 7,5 kW atteint 100 Ă 140 kg/min.
Données à préparer pour le cahier des charges du fabricant
Les données suivantes complètent le cahier des charges.
- Les dimensions, le poids et la géométrie des pièces à traiter.
- L'objectif de traitement et la rugosité visée.
- La cadence de production et le mode de travail.
- Le type d'abrasif et la granulométrie.
- Le volume utile de cabine et le mode de manutention.
- Les contraintes d'implantation et la puissance Ă©lectrique disponible.
Notre gamme de cabine de grenaillage les plus populaires sur hellopro.fr
Prix sur demande
Envoyer un message
Prix sur demande
Envoyer un message
Système de Récupération de l'abrasif - GRESAS
Prix sur demande
Envoyer un message
Système de Récupération de l'abrasif - GRESAS
Prix sur demande
Envoyer un message
Prix sur demande
Envoyer un message
