Analyseur de métaux et d’alliages PMI

Comment clarifier le besoin PMI avant achat ?
Quelles sont les 3 technologies PMI majeures ?
Quels critères départagent XRF, LIBS et OES ?
Comment valider un analyseur avant achat ?

💡 L'essentiel à retenir :

Le choix d'un analyseur de métaux et d'alliages pour la PMI repose avant tout sur le besoin de mesurer le carbone : si cette mesure est requise (aciers bas carbone 304L/316L, soudabilité, CE), seuls le LIBS portable ou l'OES étincelle y répondent.
Le XRF portable couvre la majorité des missions PMI non destructives sur site (identification Cr, Ni, Mo, Ti, Mn, W…) en quelques secondes, sans préparation de surface significative ni contrainte de gaz.
L'OES étincelle offre la meilleure précision sur les éléments légers (C, P, S, B, N) mais exige une surface plane préparée, de l'argon de haute pureté et un opérateur formé ; il fonctionne principalement en atelier ou sur chariot.
Le LIBS portable mesure le carbone et calcule l'équivalent carbone (CE) sur le terrain, mais chaque tir crée une micro-ablation et la surface doit être propre pour garantir des résultats fiables.
L'état de surface (peinture, oxydation, calamine) dégrade la mesure pour les trois technologies ; un nettoyage local ou un ponçage sur une zone de 10 x 10 mm est souvent suffisant et fait partie du protocole terrain.
La traçabilité exige a minima un rapport horodaté incluant l'ID pièce, l'opérateur, la nuance mesurée, les teneurs élémentaires et le statut conforme/non conforme, quel que soit l'instrument retenu.

Confondre un acier inoxydable 316 avec un 304, ou installer une tuyauterie en acier carbone à la place d’une nuance Cr-Mo spécifiée, peut entraîner corrosion, fuite, arrêt non planifié ou non-conformité lors d’un audit. La PMI (Positive Material Identification) permet de vérifier directement sur une pièce, sans prélèvement destructif, que la composition élémentaire du métal ou de l’alliage correspond à la nuance attendue. Cette identification repose notamment sur l’utilisation d’un analyseur de métaux et d’alliages adapté aux éléments recherchés et aux conditions de contrôle. Trois technologies sont utilisées pour les opérations de PMI : le XRF portable, le LIBS portable et l’OES à étincelle. Leur choix dépend des éléments à mesurer, du niveau de précision recherché, de l’environnement d’intervention et des exigences de traçabilité. Ce guide compare leur fonctionnement, leurs capacités d’analyse et leurs contraintes afin d’identifier les critères à contrôler avant l’achat d’un équipement de PMI.

Devis pour une analyseur de métaux et d'alliages

Critère	XRF portable	LIBS portable	OES étincelle
Mesure du carbone	Non mesurable	Oui (selon modèle)	Oui (C, P, S, B, N)
Éléments couverts	Mg à U (sauf C et éléments très légers)	C et éléments métalliques (S/P limités)	Très large, y compris éléments légers
Préparation de surface	Minimale	Nécessaire (ponçage recommandé)	Obligatoire (surface plane et propre)
Destructivité	Non destructif	Micro-ablation (légèrement destructif)	Marque d'étincelle (micro-destructif)
Portabilité	Pistolet terrain	Pistolet terrain	Chariot/atelier
Temps d'analyse	2 à 10 secondes	Environ 1 seconde	10 à 30 secondes
Sécurité principale	Radioprotection (rayons X, PCR)	Laser (lunettes adaptées)	Étincelle, argon (asphyxie), poussières
Consommables récurrents	Fenêtre de mesure, maintenance tube	EPI laser, cartouches argon (certains modèles)	Argon haute pureté, électrodes
Coût d'exploitation	Faible à modéré	Modéré	Modéré à élevé
Usage idéal	PMI terrain, tri, inspection	Carbone terrain, soudabilité	Contre-analyse, atelier, éléments légers

Critère : Mesure du carbone
XRF portable	Non mesurable
LIBS portable	Oui (selon modèle)
OES étincelle	Oui (C, P, S, B, N)

Critère : Éléments couverts
XRF portable	Mg à U (sauf C et éléments très légers)
LIBS portable	C et éléments métalliques (S/P limités)
OES étincelle	Très large, y compris éléments légers

Critère : Préparation de surface
XRF portable	Minimale
LIBS portable	Nécessaire (ponçage recommandé)
OES étincelle	Obligatoire (surface plane et propre)

Critère : Destructivité
XRF portable	Non destructif
LIBS portable	Micro-ablation (légèrement destructif)
OES étincelle	Marque d'étincelle (micro-destructif)

Critère : Portabilité
XRF portable	Pistolet terrain
LIBS portable	Pistolet terrain
OES étincelle	Chariot/atelier

Critère : Temps d'analyse
XRF portable	2 à 10 secondes
LIBS portable	Environ 1 seconde
OES étincelle	10 à 30 secondes

Critère : Sécurité principale
XRF portable	Radioprotection (rayons X, PCR)
LIBS portable	Laser (lunettes adaptées)
OES étincelle	Étincelle, argon (asphyxie), poussières

Critère : Consommables récurrents
XRF portable	Fenêtre de mesure, maintenance tube
LIBS portable	EPI laser, cartouches argon (certains modèles)
OES étincelle	Argon haute pureté, électrodes

Critère : Coût d'exploitation
XRF portable	Faible à modéré
LIBS portable	Modéré
OES étincelle	Modéré à élevé

Critère : Usage idéal
XRF portable	PMI terrain, tri, inspection
LIBS portable	Carbone terrain, soudabilité
OES étincelle	Contre-analyse, atelier, éléments légers

Voir nos analyseurs de métaux et d'alliages

Comment clarifier le besoin PMI avant achat ?

Avant de comparer des fiches techniques, il faut traduire le besoin terrain en cahier des charges mesurable. Deux équipes qui font de la PMI peuvent avoir des besoins radicalement différents selon leur secteur et leurs exigences.

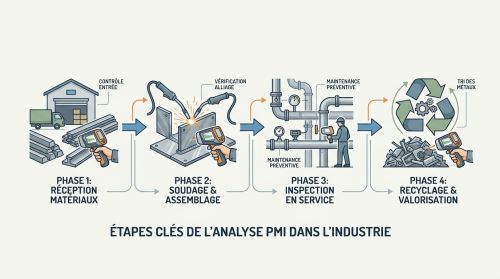

Contexte d'intervention et points de contrôle PMI

La PMI intervient à plusieurs étapes d'un projet ou d'une exploitation.

La réception matière contrôle les tôles, tubes, brides et raccords avant intégration en production.
Le fit-up et le pré-soudage vérifient la compatibilité métal de base et métal d'apport avant assemblage.
L'inspection en service identifie les composants installés sur des actifs existants (rétro-PMI).
Le recyclage et le tri nécessitent une cadence élevée sur des lots hétérogènes.

Chaque contexte implique des contraintes différentes sur la portabilité, la cadence, l'accessibilité et la tolérance à la marque sur la pièce.

Nuances à contrôler et niveaux de risque

La nature des alliages à contrôler détermine directement la technologie à retenir. Distinguer un 316 d'un 304 se fait via la présence de molybdène (Mo), accessible en XRF. Différencier un 304L d'un 304H requiert la mesure du carbone : le XRF ne le mesure pas, seuls le LIBS ou l'OES le permettent. Le duplex 2205 se reconnaît par sa signature Cr-Mo-Ni, lisible en XRF. Pour les aciers bas alliés Cr-Mo utilisés dans les tuyauteries haute pression (ex. P91, P22), la mesure du carbone et parfois du phosphore devient un critère de soudabilité, ce qui oriente vers l'OES ou le LIBS.La notion de tolérance d'erreur acceptable doit être posée clairement : une erreur de nuance sur une vanne pétrochimique a des conséquences bien plus graves que sur une structure de bâtiment secondaire.

Traçabilité, rapports et intégration qualité

Un programme PMI sérieux produit des rapports horodatés contenant au minimum l'identifiant pièce, la zone de mesure, les teneurs élémentaires mesurées, la nuance identifiée, le statut conforme/non conforme, l'opérateur et la date. Ces éléments répondent aux exigences de l'API RP 578 (programme de vérification matière) et de l'ASTM E1476. La gestion des non-conformités suppose également une procédure d'isolement, de contre-analyse et de décision documentée.

Vous êtes fournisseur de analyseur de métaux et d’alliages ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

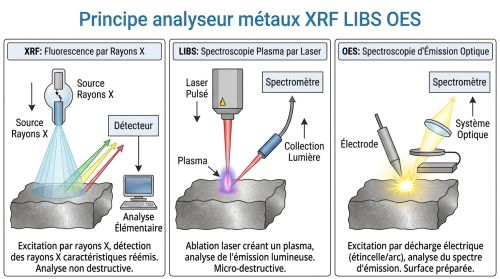

Quelles sont les 3 technologies PMI majeures ?

Chaque technologie repose sur un principe physique différent, ce qui détermine sa capacité à détecter certains éléments et sa compatibilité avec le terrain.

XRF portable pour PMI terrain non destructif

Le XRF émet des rayons X primaires vers la surface ; les atomes réémettent des rayons X secondaires caractéristiques de leur nature. L'analyseur produit un spectre qui quantifie les éléments présents.

Atouts : méthode non destructive, aucune marque visible sur la pièce, préparation de surface minimale, résultats en 2 à 5 secondes, usage terrain y compris en hauteur, espaces confinés ou offshore. La couverture élémentaire va du magnésium à l'uranium, ce qui couvre la très grande majorité des alliages industriels (Fe, Cr, Ni, Mo, Mn, Si, Ti, V, Nb, W, Cu…).

Limites : le carbone n'est pas mesurable de manière fiable avec un XRF portable standard. Il est donc impossible de distinguer un 304 d'un 304L ou d'un 304H uniquement par XRF. La mesure est aussi sensible à l'état de surface (peinture, oxydation, revêtement) et à la profondeur d'analyse (quelques dizaines à quelques centaines de microns selon le matériau).

Cas d'usage typiques : inspection de pipelines oil & gas, contrôle de réception d'inox et d'alliages non ferreux, tri de ferrailles, contrôle d'actifs en service. Les gammes Thermo Niton XL2/XL5 et Olympus/Evident Vanta sont des repères courants sur ce marché.

Sécurité : le XRF utilise un tube à rayons X. Son exploitation requiert une formation à la radioprotection, et selon les réglementations locales, la désignation d'une Personne Compétente en Radioprotection (PCR) et une déclaration auprès de l'autorité compétente.

LIBS portable pour mesurer carbone et nuances

Le LIBS envoie une impulsion laser sur la surface, crée un plasma microscopique et analyse la lumière émise pour déterminer la composition. Chaque tir laisse une micro-ablation de quelques dizaines de microns.

Atouts : mesure du carbone, calcul de l'équivalent carbone (CE) sur certains modèles pour évaluer la soudabilité, très rapide (environ 1 seconde par résultat), très portable et léger. Il permet de distinguer des variantes bas carbone (L) ou haut carbone (H) là où le XRF est aveugle.

Limites : légèrement destructif (micro-ablation visible à la loupe mais sans impact structural). La préparation de surface est souvent nécessaire : oxydation ou peinture faussent les résultats. La mesure du soufre (S) et du phosphore (P) est impossible ou peu fiable sur la majorité des modèles portables. Des consommables (cartouches d'argon miniatures sur certaines configurations) et un paramétrage périodique sont à prévoir.

Cas d'usage typiques : contrôle de soudabilité avant assemblage, distinction 304/304L en inspection, vérification de la nuance sur des aciers de construction ou des tubes haute pression. Le Thermo Niton Apollo LIBS est un repère de marché pour cette catégorie.

Sécurité : pas de rayons X. Le risque principal est laser (classe 3B ou 4 selon modèles) ; port de lunettes de protection adapté à la longueur d'onde obligatoire.

OES étincelle pour atelier et éléments légers

L'OES provoque une décharge électrique (étincelle) sur la surface du métal. Les atomes excités émettent une lumière dont le spectre est analysé pour quantifier les éléments. Les équipements sont soit fixes (paillasse), soit mobiles sur chariot.

Atouts : très bonne précision et répétabilité, couverture des éléments légers (C, P, S, B, N selon la configuration et l'étalonnage). C'est la référence pour les contre-analyses et pour les spécifications serrées qui exigent une incertitude faible sur le carbone ou le soufre. Résultats en 10 à 30 secondes.

Limites : la surface doit être plane, conductrice et préparée (meulage ou ponçage). L'argon de haute pureté est un consommable récurrent dont l'approvisionnement doit être géré. L'étincelle laisse une marque visible. Les systèmes fixes sont peu transportables ; les versions mobiles sur chariot restent volumineuses par rapport à un pistolet XRF ou LIBS. La formation de l'opérateur est plus longue que pour les deux autres technologies.

Cas d'usage typiques : contrôle atelier en production, contre-analyse après screening XRF, certification interne de lots, vérification de nuances exigeant C et P (ex. spécifications chaudières, nucléaire, aérospatial).

Sécurité : risques liés à l'étincelle (projection de métal fondu), à l'argon (asphyxie en espace confiné), et aux poussières métalliques lors du ponçage de préparation.

Quels critères départagent XRF, LIBS et OES ?

Éléments à mesurer et seuils critiquesLe carbone est le pivot de la décision. Si une spécification impose la mesure du C, de l'équivalent carbone (CE), ou la distinction entre grades L et H, le XRF portable est inadapté. Il faut orienter vers le LIBS pour une solution portable ou vers l'OES pour une précision maximale.Pour le phosphore (P) et le soufre (S), seul l'OES offre une mesure fiable. Certains LIBS portables ne les détectent pas. Si ces éléments sont critiques (ex. aciers pour tubes de chaudières, spécifications ASME), l'OES est le seul choix.Pour les éléments d'alliage courants (Cr, Ni, Mo, Ti, V, Nb, W, Cu, Mn), le XRF couvre très bien ce périmètre avec une cadence rapide.

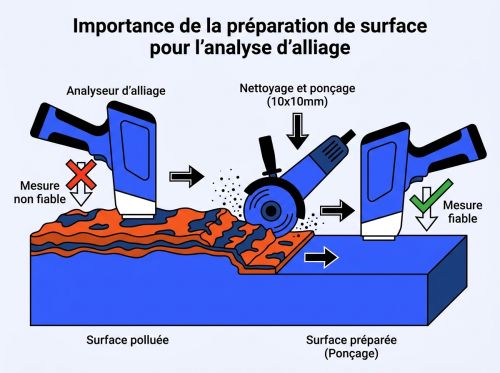

État de surface, peinture et oxydation

Les trois technologies souffrent d'une surface contaminée, mais à des degrés différents. Un protocole terrain minimal consiste à nettoyer localement avec une brosse métallique, puis à poncer sur une zone de 10 x 10 mm environ. Pour le LIBS, c'est souvent incontournable : un premier tir "de nettoyage" peut précéder la mesure effective. Pour le XRF, un dépôt de peinture ou une couche d'oxyde épaisse fausse les teneurs de surface et peut conduire à une identification de nuance erronée. Pour l'OES, la surface doit être plane et propre avant le contact de la sonde.Un revêtement épais (galvanisation, chromage, métallisation) nécessite un ponçage jusqu'au métal de base avant toute mesure fiable, quelle que soit la technologie.

Géométries, soudures et petites zones

Sur un cordon de soudure, l'objectif est souvent de mesurer séparément le métal d'apport, la zone affectée thermiquement (ZAT) et le métal de base. Le XRF dispose d'options de collimateur pour réduire la zone d'analyse (utile sur soudures étroites). Pour l'OES, la surface plane requise limite l'accès aux cordons convexes. Le LIBS offre une zone d'analyse très petite, adaptée aux petites surfaces et aux zones difficiles d'accès. Pour les pièces de géométrie complexe (raccords, brides, vannes), la portabilité du pistolet XRF ou LIBS est décisive par rapport à un OES sur chariot.

Destructif, non destructif et acceptabilité pièce

Le XRF est non destructif : aucune marque sur la pièce. C'est la seule option acceptable pour des pièces finies, des composants à paroi mince ou des équipements à haute valeur esthétique. Le LIBS laisse une micro-ablation (quelques dizaines de microns), imperceptible à l'œil nu mais existante. L'OES laisse une marque d'étincelle plus visible. Dans les deux cas, une zone sacrifiée ou un coupon peut être utilisé pour les mesures destructives si la pièce l'interdit.

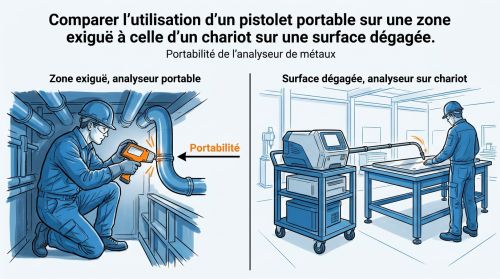

Portabilité, cadence et conditions de chantier

Le XRF portable et le LIBS portable fonctionnent comme des pistolets sur batterie, utilisables en hauteur, en espace confiné, ou offshore. Leur indice de protection (IP54 à IP55 selon modèles) les rend robustes aux poussières et aux éclaboussures. L'OES sur chariot est davantage adapté à un atelier ou à un environnement semi-contrôlé.La cadence dépend autant de la préparation de surface que du temps d'analyse. Un XRF sans préparation peut traiter 50 à 100 points par journée ; un OES avec préparation systématique sera significativement moins rapide.

Reporting, bibliothèques de nuances et équivalences

Les trois technologies proposent des bibliothèques de nuances (plus de 500 grades dans les offres courantes) couvrant les nomenclatures AISI, EN, ASTM. Un paramétrage de la tolérance d'identification (nSigma, nombre de correspondances) permet d'ajuster la sensibilité de classement. Les équivalences entre normes (ex. 316L EN 1.4404 / AISI 316L) doivent être vérifiées avant déploiement pour éviter des rejets injustifiés. L'export des rapports (USB, Wi-Fi, Bluetooth) et la compatibilité avec les systèmes qualité (GMAO, ERP) sont des points à vérifier lors des essais.

Coût total, consommables et formation sécurité

Au-delà du prix d'achat, les coûts récurrents varient fortement.

Le XRF implique la gestion de la radioprotection (formation PCR, dosimétrie, déclaration administrative), la maintenance du tube à rayons X et du détecteur, et le remplacement de la fenêtre de mesure.
Le LIBS requiert des EPI laser (lunettes adaptées à la longueur d'onde), un paramétrage périodique, et selon les modèles des cartouches d'argon pour les mesures carbone.
L'OES consomme de l'argon de haute pureté en continu, des électrodes selon les systèmes, et nécessite une formation opérateur plus longue.

Comment valider un analyseur avant achat ?

Kit d'échantillons et scénarios représentatifs

La démonstration doit être réalisée avec les propres échantillons de l'entreprise, pas uniquement avec les standards fournis par le fabricant. Apporter des pièces représentatives du parc réel.

Des échantillons certifiés de nuances proches (304 / 316 / 321 / duplex 2205) pour tester la discrimination.
Des pièces avec surfaces oxydées, peintes et légèrement contaminées pour évaluer l'impact de l'état de surface.
Des cordons de soudure pour tester la mesure du métal d'apport et la ZAT.
Des pièces de petite géométrie ou à accès difficile pour évaluer l'ergonomie.
Si le carbone est un critère, des échantillons 304L/304H ou aciers bas alliés où la teneur en C est connue et certifiée.

Répétabilité, contre-analyses et règles de décision

Sur chaque échantillon, effectuer au moins 5 mesures répétées sur le même point, puis calculer l'écart-type des teneurs clés. Comparer les résultats obtenus avec les valeurs certifiées des matériaux de référence. En cas de doute sur un résultat, prévoir une contre-analyse OES fixe ou un laboratoire accrédité. La règle de décision (conforme / doute / non conforme) doit être définie avant le déploiement, avec des seuils explicites par nuance et par élément critique.

Paramétrages, bibliothèques et gestion des grades

Vérifier que la bibliothèque de nuances installée couvre bien les grades utilisés dans l'entreprise, y compris les équivalences normatives (AISI/EN/ASTM). Tester l'export des rapports dans le format attendu par le système qualité. Vérifier que les champs obligatoires (opérateur, ID pièce, date, nuance, teneurs) sont bien présents et exportables. Demander au fournisseur la procédure de mise à jour de la bibliothèque et la fréquence des mises à jour.
