Comment centrer et régler la tension d'une bande transporteuse ?

Comment fonctionne une bande transporteuse et ses composants clés ?
Quelles sont les causes d'un déport de bande transporteuse ?
Comment centrer une bande transporteuse étape par étape ?
Comment régler la tension d'une bande transporteuse correctement ?
Quels signes révèlent une tension trop faible ou trop forte ?
Quelle maintenance préventive appliquer à un convoyeur à bande ?
Quelles règles de sécurité respecter lors du réglage d'un convoyeur ?
Quelles questions fréquentes sur le réglage d'une bande transporteuse ?

💡 L’essentiel à retenir :

La règle de tension s’applique au tambour de tête : tendre à gauche fait partir la bande à droite, et inversement.
Un centrage d'une bande transporteuse correcte respecte une tolérance de ±25 mm et un affaissement de bande de 1 à 2 % de la portée entre rouleaux.
Le réglage du brin retour s’effectue avant le brin porteur, à vide, depuis la poulie de queue vers l’avant.
Une tension inégale attire la bande vers le côté le plus tendu ; un côté surchargé la fait dévier vers le côté opposé.
La tension optimale est la plus faible qui évite le patinage sur le tambour moteur, sans usure prématurée des roulements.
Toute intervention physique exige une consignation LOTO et la neutralisation des énergies résiduelles avant réglage.

Un déport de bande transporteuse se corrige d’abord par l’alignement des tambours et des rouleaux, puis par une tension uniforme et juste suffisante. Une bande bien réglée évite le patinage, l’usure des bords et les arrêts de production. La séquence recommandée suit trois étapes : diagnostic du déport, centrage par les tambours puis les rouleaux, et enfin réglage de la tension. La règle de base à retenir : tendre à gauche fait partir la bande à droite. La tolérance de centrage admise est de ±25 mm, et l’affaissement de bande doit rester entre 1 et 2 % de la portée.

Obtenez un devis pour une bande transporteuse

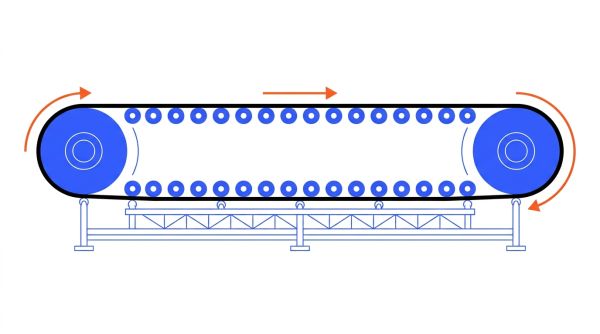

Comment fonctionne une bande transporteuse et ses composants clés ?

Le centrage et la tension d’un convoyeur à bande dépendent des tambours, des rouleaux et du dispositif de reprise de bande. Ces éléments déterminent la trajectoire et la traction exercée sur la bande.

Rôle des tambours moteur et de renvoi

Le tambour moteur transmet la force de traction à la bande. Le tambour de renvoi, souvent placé en queue, maintient la bande en position et reprend les efforts de tension. Leur perpendicularité à l’axe du convoyeur conditionne le centrage. Un tambour moteur incliné aggrave progressivement le déport de bande.

Le tambour moteur entraîne la bande par adhérence.
Le tambour de renvoi assure le retour de bande et le réglage de tension.
Un écart d’équerrage de plus de 3 mm génère une dérive latérale.
L’axe du tambour doit rester horizontal et perpendiculaire à la ligne centrale.

Fonctions des rouleaux porteurs et de retour

Les rouleaux porteurs soutiennent le brin supérieur chargé, souvent en auge. Les rouleaux de retour guident le brin inférieur vide. Chaque rouleau peut perturber indépendamment le réglage. La bande se déplace vers le côté du rouleau qu’elle touche en premier.

Le brin porteur transporte la charge sur des rouleaux en auge ou plats.
Le brin retour revient à vide sous le châssis, soutenu par des rouleaux de retour.
Un rouleau incliné dans le sens de marche pousse la bande vers son extrémité avancée.
Des roulements grippés ou un encrassement modifient la réaction de chaque rouleau.

Dispositifs de reprise de bande

Le dispositif de reprise écarte un rouleau ou un tambour pour contraindre la bande. Les systèmes courants incluent les vis, les vérins, les contrepoids, les pignons-crémaillères, les queues relevables et les tendeurs automatiques. La tension produite évite le patinage sur le tambour moteur.

La vis de tension est la solution la plus courante sur les convoyeurs courts.
Le contrepoids convient aux convoyeurs longs avec un espace vertical disponible.
Les tendeurs automatiques maintiennent une force constante malgré l’étirement de la bande.
La tension se règle en déplaçant les paliers du tambour de reprise de façon symétrique.

Vous êtes fournisseur de bande transporteuse ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quelles sont les causes d'un déport de bande transporteuse ?

Le déport de bande provient souvent d’un défaut d’alignement, d’un chargement excentré, d’une jonction incorrecte ou d’un encrassement. Le tableau ci-dessous relie les symptômes aux causes les plus probables.

Symptôme	Causes probables
Bande dévie toujours du même côté, à vide et en charge	Alignement des rouleaux ou tambours, châssis vrillé, jonction non droite
Bande dévie uniquement en charge	Chargement excentré, point de déversement non centré
Bande dévie au passage de la jonction	Jonction non droite ou agrafes mal alignées
Bande dévie irrégulièrement de droite à gauche	Chargement mal centré, tension inégale, encrassement
Bande réagit à l’inverse de la règle de tension	Guidage par l’orientation des rouleaux plutôt que par la tension
Déviation s’aggrave progressivement	Tambour moteur incliné

Alignement des tambours, rouleaux et châssis

Un rouleau non perpendiculaire à la ligne centrale ou un châssis vrillé crée une poussée latérale permanente. L’équerrage des stations doit rester inférieur ou égal à 3 mm. L’alignement des poulies se contrôle avec une tolérance de ±0,5 mm par mètre.

Un châssis affaissé ou dévié exerce une tension latérale sur la bande.
Des boulons de fixation desserrés modifient l’angle des rouleaux.
Un tambour d’entraînement dont l’axe penche aggrave le déport en continu.
La ligne centrale du groupe de rouleaux doit correspondre à celle du châssis à 3 mm près.

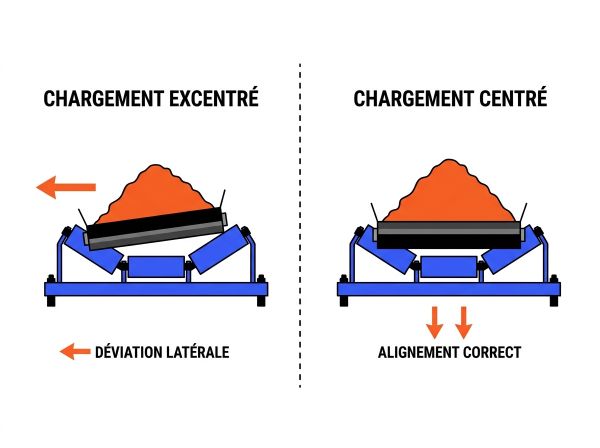

Chargement excentré et point de déversement

Si la bande ne dévie qu’en charge, le chargement est excentré. La bande dévie vers le côté opposé au côté surchargé. La hauteur entre deux convoyeurs au point de transfert influence la composante horizontale du matériau.

Un déversement décentré pousse la bande latéralement sous l’impact.
Une goulotte de guidage doit occuper environ deux tiers de la largeur de bande.
Un point de transfert bas accentue la vitesse horizontale et complique le centrage.
Des rouleaux amortisseurs sous le point de chargement réduisent l’impact.

État de la bande et de la jonction

Une jonction non droite crée une tension inégale entre les deux côtés. La tolérance de rectitude est de 20 mm sur 10 m de bande. Une jonction incorrecte doit être coupée et refaite.

Une coupe en biais imprécise entraîne un déport au passage de la jonction.
Des bords usés de façon inégale modifient la répartition de tension.
Un étirement incohérent entre les deux côtés provient d’une carcasse non homogène.
Le rétrécissement par humidité peut aussi déséquilibrer la bande.

Encrassement et rouleaux grippés

L’accumulation de matière sur un rouleau ou un tambour augmente localement son diamètre. Cela crée un cercle vicieux de déviation. Un rouleau grippé génère une résistance de friction anormale d’un seul côté.

Des dépôts de poussière ou de fines modifient le diamètre effectif des rouleaux.
Un encrassement partiel attire la bande vers le côté surélevé.
Les rouleaux grippés bloquent la rotation et usent la bande irrégulièrement.
La glace sur les rouleaux ou la sole de glisse provoque les mêmes effets.

Tension inégale sur la largeur

Un côté plus tendu attire la bande vers lui. Une bande non tendue ne se règle pas correctement. Le test de réaction inverse permet de vérifier si le guidage dépend de la tension ou de l’orientation des rouleaux.

Si tendre à gauche fait partir la bande à gauche, le guidage se fait par les rouleaux.
Une tension inégale maintient la bande décalée même après alignement des rouleaux.
La tension doit rester uniforme sur toute la largeur de la bande.
Un dispositif de tension défectueux peut délivrer des efforts différents des deux côtés.

Voir nos bandes transporteuses

Comment centrer une bande transporteuse étape par étape ?

La procédure de centrage commence par le brin retour, à vide, depuis la poulie de queue vers l’avant. Les réglages s’effectuent bande en marche, par du personnel formé, avec des ajustements minimes.

Réglage du tambour de tête et de queue

La méthode diffère entre le tambour de tête et le tambour de queue. Si la bande dévie à droite, on avance le palier droit du tambour de tête. Pour le tambour de queue, on déplace la reprise du côté de la déviation.

Tambour de tête : avancer le palier du côté où la bande dévie.
Tambour de queue : déplacer la reprise vers le côté de la déviation.
Procéder par petits déplacements successifs, puis serrer légèrement.
Observer l’effet sur plusieurs révolutions avant tout nouvel ajustement.

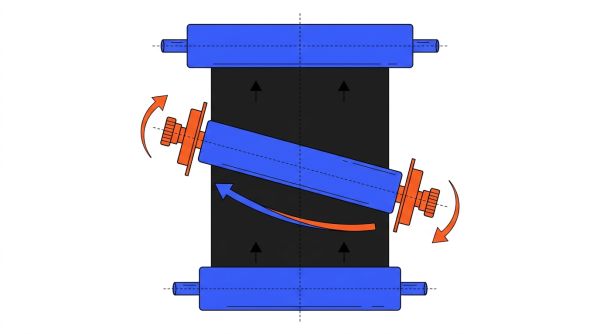

Correction par les rouleaux porteurs et de retour

La règle de base : avancer le côté du rouleau vers lequel la bande dévie, ou reculer le côté opposé. L’analogie du guidon de vélo s’applique : orienter le rouleau pour diriger la bande dans le sens souhaité.

Si la bande dévie à droite, avancer le côté droit du rouleau de retour.
Répartir les corrections sur plusieurs rouleaux plutôt qu’une correction unique.
Un ajustement de quelques millimètres suffit généralement.
Les auto-centreurs bandes transporteuses sont un complément et non un correcteur de cause.
Astuce : Desserrer les brides, décaler de quelques millimètres, resserrer solidement.

Petits ajustements espacés de trois révolutions

Chaque correction doit rester minime et espacée d’au moins trois révolutions complètes de la bande. Une seule personne règle une bande pour éviter les corrections contradictoires.

Un déplacement initial de 2 à 5 mm est suffisant.
Attendre trois tours complets avant d’évaluer l’effet.
Les réglages bande en marche exigent une distance de sécurité.
En cas de surcorrection, revenir au même rouleau et inverser l’ajustement.

Vérification à vide puis en charge

La séquence impose un réglage à vide, une observation sur plusieurs révolutions, puis un test en charge. Si la bande reste centrée à vide mais dévie en charge, le chargement est excentré.

Réaliser d’abord le réglage complet à vide.
Contrôler la stabilité pendant au moins dix révolutions.
Ajouter progressivement la charge et observer le comportement.
Corriger le chargement centré avant de modifier les rouleaux.

Comment régler la tension d'une bande transporteuse correctement ?

Le réglage de la tension dépend du dispositif installé. La méthode symétrique et la règle de réaction inverse restent valables pour tous les systèmes. L’affaissement mesuré doit rester entre 1 et 2 % de la portée.

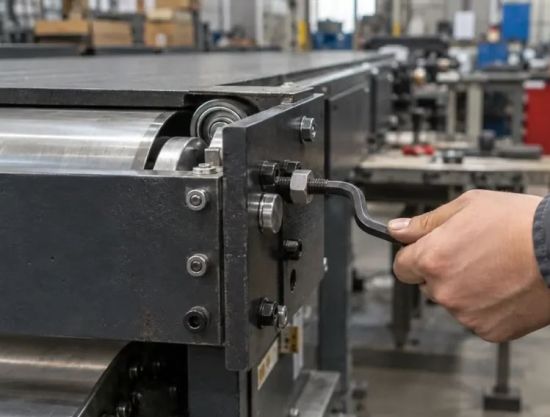

Réglage par vis ou vérins de tension

La procédure par vis exige un desserrage des contre-écrous, puis un nombre de tours identique à gauche et à droite. Ce réglage symétrique maintient le tambour parallèle au châssis.

Desserrer les contre-écrous de chaque palier.
Appliquer le même nombre de tours aux deux vis de tension.
Procéder par petits ajustements et contrôler l’affaissement après chaque étape.
Resserrer les contre-écrous une fois la tension correcte obtenue.
À éviter : Ne pas tirer trop fort pour préserver la jonction et les roulements.

Réglage par contrepoids et tendeurs automatiques

Le contrepoids s’ajuste en ajoutant ou retirant des poids du cadre de réception. Les tendeurs automatiques compensent l’étirement de la bande sans intervention manuelle.

Le contrepoids convient aux convoyeurs longs de plus de 50 à 100 m.
Les tendeurs pneumatiques ou à ressort maintiennent une tension constante.
La course de tension d’un contrepoids est quasi illimitée.
Les tendeurs automatiques exigent un espace réduit et réagissent aux variations de charge.

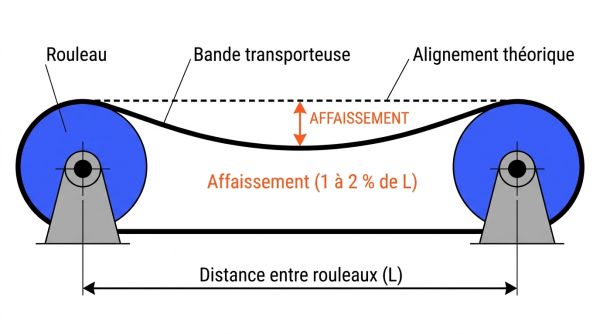

Mesure de l'affaissement et repères chiffrés

La tension se contrôle par la mesure de l’affaissement au milieu de la portée. La valeur cible est de 1 à 2 % de la portée entre deux rouleaux. Pour une portée de 10 m, l’affaissement admissible est de 10 à 20 cm.

Soulever verticalement la bande à mi-distance entre deux rouleaux consécutifs.
Mesurer l’affaissement sans charge, bande à l’arrêt.
Utiliser un tensiomètre pour comparer la valeur aux préconisations du fabricant de bandes transporteuses.
Revérifier la tension après 24 heures, car la bande peut se détendre après installation.

Quels signes révèlent une tension trop faible ou trop forte ?

La tension se juge par le patinage, l’affaissement, l’usure et les bruits. Un tableau croise les trois situations : tension faible, forte ou inégale.

Tension trop faible	Tension trop forte	Tension inégale
Patinage sur la poulie motrice, affaissement excessif, transport instable, risque de bourrage	Usure prématurée des poulies et roulements, agrafes arrachées, bords recourbés, bruits aigus	Bande qui tire d’un côté, déviation persistante, usure inégale, contraintes sur tambours

Manifestations d'une tension insuffisante

Une tension trop faible provoque le patinage sur le tambour moteur. La bande s’affaisse, le transport devient instable et du matériau peut se déverser hors du convoyeur.

Le tambour moteur tourne alors que la bande reste immobile.
L’affaissement dépasse 2 % de la portée entre rouleaux.
Des à-coups ou des secousses apparaissent en fonctionnement.
Le risque de bourrage augmente avec la charge.

Manifestations d'une tension excessive

Une tension excessive use prématurément les poulies, les arbres et les roulements. Les agrafes s’arrachent, les bords se recourbent et des bruits aigus apparaissent.

Les roulements chauffent et leur durée de vie diminue.
Les jonctions mécaniques ou vulcanisées se fragilisent.
La consommation d’énergie augmente pour vaincre les frottements internes.
La tension à viser est la plus faible qui évite le glissement en charge.

Quelle maintenance préventive appliquer à un convoyeur à bande ?

La maintenance préventive des bandes transporteuses repose sur des contrôles fréquents et le nettoyage des éléments mobiles. Un journal des ajustements permet de suivre l’évolution du convoyeur.

Fréquences de contrôle par composant

Les contrôles se répartissent sur une base quotidienne, hebdomadaire, mensuelle et trimestrielle. Chaque fréquence cible des composants spécifiques.

Quotidien : position de la bande, bruits anormaux, rotation libre des rouleaux visibles.
Hebdomadaire : inspection des bords, jeu des guides latéraux, rotation des rouleaux de retour.
Mensuel : niveau et équerrage du châssis, alignement des poulies, jonctions.
Trimestriel : tension complète, revêtements des poulies motrices, nettoyage des poulies.

Nettoyage et inspection des éléments mobiles

Le nettoyage des tambours et des rouleaux prévient le déport. Les nettoyeurs de bande doivent présenter une longueur de contact supérieure à 85 % de la largeur de la bande.

Retirer les matériaux accumulés sur la face des tambours
Les nettoyeurs de bande garantissent une évacuation permanente des résidus.
Inspecter les racleurs pour bande transporteuse et les jonctions à chaque visite.
Un rouleau encrassé modifie le diamètre et déséquilibre la bande.

Quelles règles de sécurité respecter lors du réglage d'un convoyeur ?

La consignation LOTO et le port des EPI sont obligatoires avant toute intervention. L’inspection visuelle bande en marche reste réservée au personnel formé.

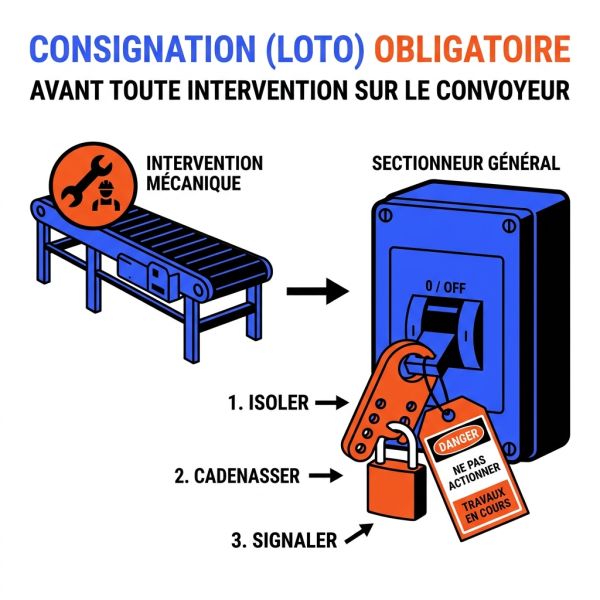

Consignation et neutralisation des énergies

Toute intervention physique exige un arrêt complet et la consignation des énergies. Les étapes LOTO incluent le verrouillage du sectionneur et l’étiquetage.

Arrêter complètement le convoyeur et déconnecter toutes les énergies.
Verrouiller le sectionneur en position ouverte et apposer une étiquette.
Neutraliser les ressorts de tension, les contrepoids et l’énergie potentielle.
Interdire de recentrer la bande en marche et de nettoyer les points de pincement en fonctionnement.

Équipements de protection individuelle requis

Les EPI minimaux comprennent le casque, les lunettes, les gants et les chaussures de sécurité. Des protections auditives et respiratoires s’ajoutent selon l’environnement.

Porter un casque de sécurité et des lunettes de protection.
Utiliser des gants adaptés aux risques de coupure et d’abrasion.
Interdire les vêtements amples, les bijoux et les cheveux longs non attachés.
Choisir des chaussures de sécurité à embout acier.

Quelles questions fréquentes sur le réglage d'une bande transporteuse ?

Quelle est la règle de réaction de la tension ?

La règle indique que tendre à gauche fait partir la bande à droite, et inversement. Si la bande réagit dans le même sens que la tension, le guidage dépend de l’orientation des rouleaux.

Quelle valeur d'affaissement respecter ?

L’affaissement admissible se situe entre 1 et 2 % de la portée entre deux rouleaux. Pour une portée de 10 m, l’affaissement varie de 10 à 20 cm.

Faut-il régler à vide ou en charge ?

Le réglage s’effectue d’abord à vide, puis se vérifie en charge. Une bande stable à vide mais déviée en charge indique un chargement excentré.

Les auto-centreurs remplacent-ils le réglage manuel ?

Non, les auto-centreurs bandes transporteuses corrigent un déport résiduel. Ils ne remplacent pas l’alignement des tambours et des rouleaux, ni le réglage de tension.
