Temps de lecture estimé : 3min
Les étuyeuses horizontales, connues également sous le nom d’encartonneuse horizontale, sont des machines indispensables pour sur-emballer des produits de grande consommation dans des étuis en carton. Elles effectuent la mise en forme des boîtes prédécoupées, y introduisent les produits et referment grâce à un système de collage.
Ces machines sont utilisées dans divers secteurs d’activité :
- L’industrie pharmaceutique
- L’industrie agroalimentaire
- L’industrie cosmétique.
Combien coûte une étuyeuse horizontale ?
Le prix d’une étuyeuse horizontale va de 3500 à 80000 €. Il varie selon :
- Le système de fonctionnement : automatique ou semi-automatique
- Le type : à mouvement intermittent ou à mouvement continu
- Le rendement : entre 30 et 500 étuis par minute
- Les dimensions de l’étui : entre 40x20x100 et 400x110x400 mm
- Le produit emballé : blister, flacons, seringues ou produits alimentaires
- Les accessoires : dispositif d’insertion de notice ou dispositif d’impression de code-barres.
Comment fonctionne l'étuyeuse horizontale ?

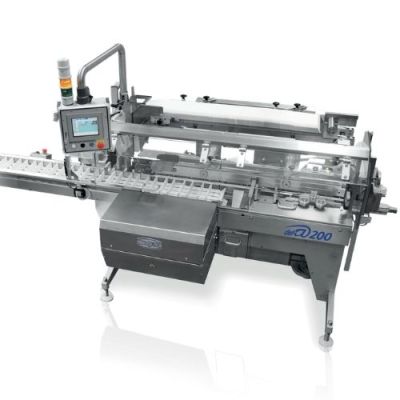

L'étuyeuse horizontale est composée d’une chaîne à godets, d’un magasin d’étui, d’un dispositif de formage de boîtes en carton et d’un convoyeur. Les produits à emballer sont emmenés vers la zone de conditionnement, à l’aide d’un convoyeur. Ils sont poussés à l'intérieur des boîtes préalablement formées grâce à un manche mécanique ou un système de poussée d’air. Enfin, le tout passe par un système de scellage.
Quels sont les différents types d'étuyeuses horizontales ?
L'étuyeuse horizontale à mouvement intermittent
Estimation de prix
Entre 3500 et 50000 €
Le prix d’une étuyeuse horizontale à mouvement intermittent varie de 3500 à 50000 €.
Cette machine d’emballage est couramment utilisée dans l’industrie pharmaceutique et cosmétique. Elle est dotée d'une chaîne à mouvement séquentielle servant à acheminer les produits vers les différentes stations de conditionnement. Sa cadence de travail étant moins élevée, elle est capable d'emballer des produits fragiles et délicats. Toutefois, la plupart des étuyeuses horizontales à mouvement intermittent sont surtout employées pour emballer des produits sous blisters. Elles offrent un rendement d'environ 100 étuis par minute.

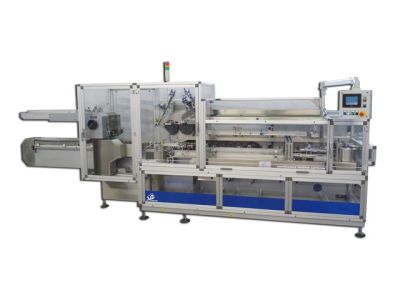

L'étuyeuse horizontale à mouvement continue
Estimation de prix
Entre 20000 et 80000 €
Le prix d’une étuyeuse horizontale à mouvement continu est compris entre 20000 à 80000 €.
Cette machine de conditionnement est conçue pour maintenir une cadence d’emballage très soutenue, environ 500 étuis par minute. Pour atteindre ce résultat, elle utilise un distributeur rotatif à mouvement continu. Ce dernier remplit continuellement le flux d’étuis en carton, préalablement ouvert. Les produits à conditionner sont ainsi déposés en amont dans les alvéoles du convoyeur d’entrée de la machine. Les étuis sont ouverts par pression positive, à l’aide d’une ventouse. Ils sont, ensuite, déposés sur un second convoyeur, qui les achemine vers la zone de remplissage.
Quels sont les avantages d'une étuyeuse horizontale ?
Contrairement aux étuyeuses verticales, l'étuyeuse horizontale est conçue pour fonctionner dans les lignes de production et de conditionnement entièrement automatisées. Cela permet d’allouer le personnel à d'autres tâches.
L’étuyeuse horizontale est une machine de packaging autonome. Elle opère avec un minimum d’intervention humaine.
Cet appareil de conditionnement s’adapte également aux cadences de production élevées. Il emballe jusqu’à 500 étuis par minute. De plus, il peut être mis en marche durant de longues périodes. Il est, notamment, capable de fonctionner 24h/24 et 7j/7 sans problème.
L’étuyeuse horizontale est une machine de packaging autonome. Elle opère avec un minimum d’intervention humaine.
Cet appareil de conditionnement s’adapte également aux cadences de production élevées. Il emballe jusqu’à 500 étuis par minute. De plus, il peut être mis en marche durant de longues périodes. Il est, notamment, capable de fonctionner 24h/24 et 7j/7 sans problème.
Comment choisir une étuyeuse horizontale ?
Lors de l’achat d’une étuyeuse horizontale, il est important de prendre en considération les caractéristiques techniques. Cette précaution est indispensable pour trouver un appareil avec des performances adaptées aux exigences recherchées. Pour cela, il faut tenir compte :
Des caractéristiques des produits à emballer
Les dimensions ainsi que la nature des produits ont un impact sur la productivité d’une encartonneuse horizontale. En effet, si les produits sont fragiles ou volumineux, la machine fonctionne plus lentement afin d’éviter les pannes. Le conditionnement de produits de petite taille se fait plus rapidement.
Si l’entreprise doit emballer différentes catégories de produits, il est recommandé de se tourner vers un modèle polyvalent qui s'adapte à différents formats. Le changement de format se fait manuellement ou automatiquement, grâce à un dispositif de réglage.
De la vitesse de conditionnement
La vitesse de conditionnement d’une étuyeuse horizontale doit être en adéquation avec la capacité de production de l’entreprise. Si la machine n’a pas une productivité suffisamment élevée, elle risque de perturber la chaîne de production.
La vitesse de conditionnement dépend, notamment, de l’autonomie et du type de machine. Les modèles à mouvement intermittent sont, en général, plus lents que leurs homologues à mouvement continu. Cela s’explique par le fait que l’emballage du produit se fait par étape, et non de manière continue.
Des fonctionnalités
Les encartonneuses horizontales peuvent être équipées de divers accessoires de contrôle de conformité du packaging. Ces accessoires vont ainsi permettre de vérifier si le produit a bien été emballé dans l’étui, si la notice a bien été insérée dans la boîte. Ces accessoires contribuent également au contrôle des formes de l’emballage en carton ou à la détection des défauts au niveau des fermetures. Tous les produits non-conformes sont ainsi automatiquement mis de côté.
De la certification et des normes
Afin de profiter d'une machine performante, il faut s'assurer qu'elle soit certifiée et respectent certaines normes, telles que :
- La norme NF EN 415 – 3 : Elle spécifie toutes les prescriptions de sécurité pour la machine d'emballage.
- La norme NF EN 1363 – 1 : Elle prescrit les principes généraux pour la détermination de la résistance au feu de la machine.
