Une chaîne de convoyage désigne un élément constitutif des convoyeurs au sol et aériens. Elle se compose de galets ou rouleaux, d’axes, de douilles, de plaques intérieures, de plaques extérieures et d’attaches.
Trouvant des applications dans l’agroalimentaire, la métallurgie, la cimenterie, l’automobile, l’industrie du bois et les travaux publics, une chaîne de convoyage permet :
La manutention de produits et marchandises en vrac ;
La transmission de la force du moteur d’un convoyeur ;
Une chaîne de convoyage coûte entre 24 et plus de 1 400 euros le rouleau de 5 mètres. Les principaux modèles de chaînes de convoyage sont :
Les chaînes de convoyage à rouleaux ;
Les chaînes de convoyage à galets ;
Les chaînes de convoyage à plaques droites.
Prix des chaînes de convoyage à rouleaux
Estimation de prix
Entre 24 et plus de 1 400 euros
Le prix des chaînes de convoyage à rouleaux va de 24 à plus de 1 400 euros le rouleau de 5 mètres. C’est le modèle de chaîne de manutention standard utilisé dans les industries.
Le rouleau a un diamètre inférieur à la hauteur des plaques. Une distinction se fait entre les chaînes simples et les chaînes doubles.
Ci-après le prix des chaînes simples en fonction du pas :
Pas de la chaîne
Estimation de prix
50.80 mm
400 à 420 euros
44.45 mm
309 à 336 euros
38.10 mm
220 à 265 euros
31,75 mm
148 à 159 euros
25.40 mm
103 à 151 euros
19.05 mm
57 à 85 euros
15.875 mm
40 à 51 euros
6.35 mm
24 à 43 euros
Quant aux prix des chaînes doubles, ils se présentent comme suit :
Pas de la chaîne
Estimation de prix
50.58 mm
1 410 euros
44.45 mm
940 euros
38.10 mm
743 euros
31.75 mm
407 euros
25.40 mm
300 euros
19.05 mm
129 euros
15.88 mm
113 euros
9.53 mm
67 euros
Les chaînes à rouleaux comprennent des rouleaux cylindriques maintenus par des plaques intérieures et extérieures. Elles se caractérisent par des axes, des douilles et des attaches. Le plus souvent, l’ensemble est entrainé par un dispositif d’engrenage.
Certaines chaînes convoyeurs à rouleaux se caractérisent par des axes creux. Ces versions permettent l’insertion de barreaux traversants. Elles se distinguent par une facilité de fixation des attaches sur les plaques extérieures. Aussi, elles servent à la répartition uniforme des charges sur plusieurs chaînes.
Il faut 131 euros pour des chaînes avec axes creux dotées de pas de 41,75 mm.
Il faut 183 euros pour des versions avec des pas de 50 mm.
Pour des modèles avec des pas de 100 mm, il faut 198 euros.
D'autres modèles, comme la chaîne à godets, sont idéals pour l'élévation de matériaux en vrac. Les chaînes Galle sont une variante spécialisée qui répond à des besoins industriels spécifiques.
Prix des chaînes de convoyage à galets
Estimation de prix
Entre 75 et plus de 200 euros
Les chaînes de convoyage à galets coûtent entre 75 et plus de 200 euros le rouleau de 5 mètres. Elles peuvent être dotées d’axes pleins ou creux. Le plus souvent, les galets de ces chaînes sont droits. Cependant, des galets épaulés, destinés à faciliter le guidage lorsque les entraxes sont importants, existent également.
Les chaînes de transport se caractérisent en outre par des axes et douilles sur lesquels le galet tourne. À noter que le galet a un diamètre supérieur à la hauteur des plaques.
Pour des chaînes caractérisées par des axes creux, les prix de 5 mètres de rouleau se présentent comme suit :
Pas de la chaîne
Diamètre du galet
Estimation de prix
100 mm
31 mm
152 euros
75 mm
31 mm
147 euros
50 mm
31 mm
112 euros
Ci-après les prix pour des chaînes caractérisées par des axes pleins :
Pas de la chaîne
Pas de la chaîne
Estimation de prix
100 mm
40 mm
207 euros
100 mm
31 mm
171 euros
50 mm
31 mm
121 à 154 euros
50 mm
25 mm
75 à 93 euros
De manière générale, les chaînes à axes pleins sont plus solides que les modèles à axes creux. Elles conviennent particulièrement dans le cadre d’une utilisation intensive.
D’autres chaînes de convoyage se dotent d’équerres sur un ou deux côtés. Le prix de ces modèles pour un rouleau de 5 mètres se définit comme suit :
Il faut 135 à 179 euros pour une version avec des équerres des deux côtés. Elles se caractérisent par un pas de 50 mm et un diamètre de galet de 25 mm.
Il faut entre 111 et 230 euros pour une chaîne avec des équerres sur un seul côté. Pour ce modèle, le pas se chiffre à 50 mm tandis que le diamètre du galet va de 31 à 35 mm.
Prix des chaînes de convoyage à plaques droites
Estimation de prix
Entre 43 et plus de 140 euros
Le prix des chaînes de convoyage à plaques droites va de 43 à plus de 140 euros le rouleau de 5 mètres. Pour ces modèles, les charges peuvent être posées directement sur les chaînes.
Il faut 43 euros pour une chaîne avec un pas de 12,7 mm.
Il faut 60 euros pour une version avec un pas de 15,8 mm.
Pour une chaîne avec un pas de 19,05 mm, il faut 76 euros.
Les chaînes avec un pas de 25,4 mm coûtent 146 euros.
Quel modèle de chaîne de convoyage choisir ?
La chaîne de convoyage en acier
Estimation de prix
Entre 40 et 700 €
Le prix d’une chaîne de convoyage en acier est compris entre 40 et 700 €.
Ce modèle de chaîne est très résistant à la corrosion et au contact avec les liquides. Il reste également indemne en cas de contact avec des produits chimiques de toutes sortes. La chaîne en acier assure la stabilité des produits transportés sur le convoyeur. Sa particularité est de conserver le produit en parfait état pendant la transmission, quelles que soient la distance et la déviation.

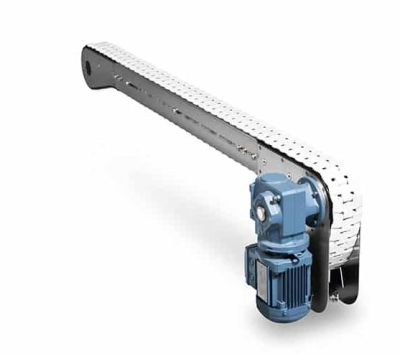

La chaîne de chenille pour convoyeur
Estimation de prix
Entre 24 et 1 000 €
Le prix d’une chaîne de chenille pour convoyeur fluctue entre 24 et 1 000 €.
Silencieuse et solide, la chaîne de chenille est la meilleure alternative à la chaîne avec axes creux. Dotée de roue motrice, ce modèle convient à de nombreux secteurs, notamment le secteur de la mise en bouteille, le secteur alimentaire, l'emballage et le transport de divers types de marchandises. Elle convient à la fois aux applications courbes et aux applications rectilignes. La chaîne courbe se décline en deux types, à savoir la chaîne courbe type bevel ou pattes obliques et type Tab ou pattes équerres.
Chaîne de manutention – Axes creux
Estimation de prix
Entre 90 et 800 €
Le prix d’une chaîne de manutention – Axes creux oscille entre 90 et 800 €.
Ce modèle est généralement réalisé en profilés d'aluminium avec une chaîne en acier inoxydable. La taille peut varier en fonction du modèle et de la marque. La chaîne de transmission en acier peut supporter une charge allant jusqu'à plus de 200 kg avec une vitesse d'environ 1 à 40 m/min. L'un des avantages de ce modèle est sa facilité d'entretien. Certains fabricants de chaînes de manutention offrent souvent des services sur mesure pour répondre à des besoins spécifiques.
Comment choisir une chaîne de convoyage ?
Le choix d’une chaîne de convoyage dépend principalement :
