Un
flexible hydraulique a pour vocation de transporter du liquide ou du
gaz à haute pression d’un endroit à un autre pour le bon fonctionnement d’une machine, par exemple. En forme de
tuyau, ce dispositif représente la partie la plus
flexible d’un système hydraulique et dispose de deux terminaisons installées de chaque côté. Chaque
terminaison comporte :
De par sa fonction, il doit répondre à des normes de
sécurité strictes et à des exigences de flexibilité et de sécurité, de résistance et de performance.
Pour relier différents composants
hydrauliques, il existe différentes catégories de flexibles :
- Le modèle thermoplastique à basse pression
- Le modèle en caoutchouc à moyenne pression
- Le modèle métallique à haute pression.
Quel est le prix d’un flexible hydraulique?
Un
flexible hydraulique peut s’acquérir entre 10 et 100 €.
Le prix dépend de la qualité du
flexible, du type de
raccord et aussi du fluide utilisé.
En général, les prix les plus élevés s’avèrent être ceux des flexibles métalliques en acier inoxydable de type A et B. Les moins élevés sont ceux des flexibles hydrauliques pour fluides, de type C et F.

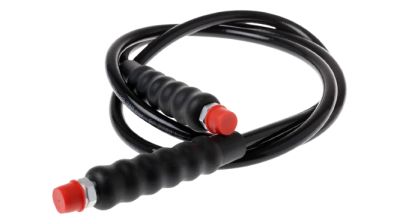

Un flexible hydraulique basse pression
Un
flexible hydraulique basse pression coûte de 10 à 22 €.
Préconisé pour les travaux de pression inférieure à 300 psi, ce modèle souvent en thermoplastique s’utilise dans des endroits à haute température.
Sa résistance aux éléments acides, chimiques et alcalins permet le passage de fluides de carburant et d’
huile de lubrification.

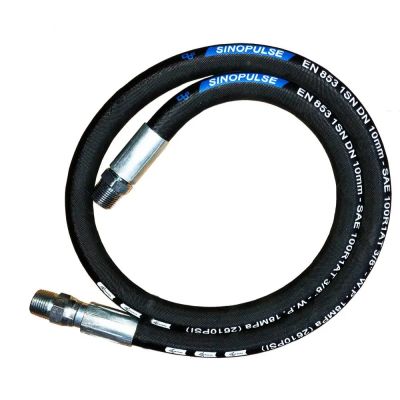

Pour un flexible hydraulique moyenne pression
Le
prix d’un flexible hydraulique moyenne pression oscille entre 12 et 31 €.

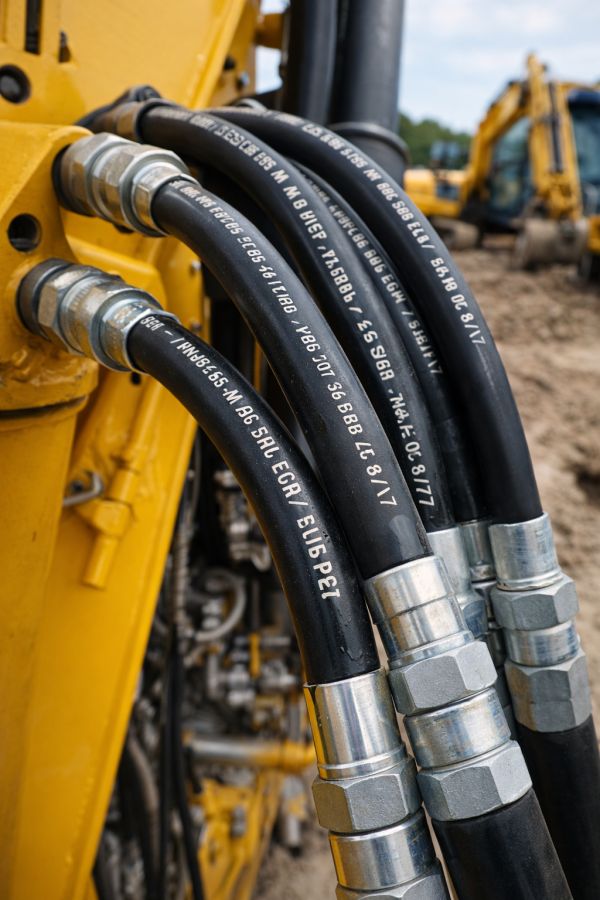

Il trouve sa place dans des machines lourdes telles que :
Utilisé pour le transport des huiles minérales, des émulsions et des huiles hydrauliques, le modèle en caoutchouc peut supporter des pressions moyennes et élevées.

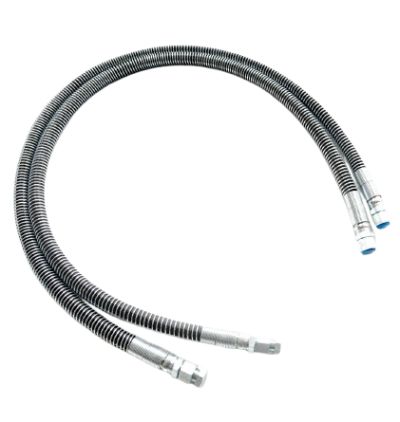

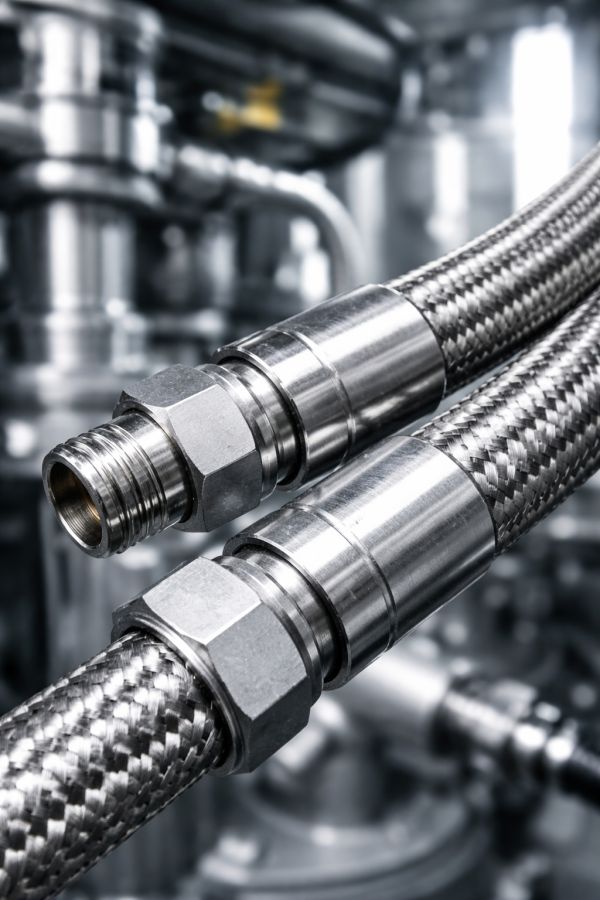

Pour un flexible hydraulique haute pression
Il faut prévoir entre 24 et 70 € pour l’acquisition d’un
flexible hydraulique haute pression.
Ce type de modèle, souvent métallique, présente à la fois une grande flexibilité et une bonne résistance mécanique. Ses propriétés le rendent adapté aux applications nécessitant des pressions de travail élevées. Préconisé pour des pressions de 1 825 à 6 000 psi, le flexible hydraulique haute pression s’utilise dans les applications industrielles et les turbines à gaz.
Comment choisir un flexible hydraulique?
Le choix en faveur d’un
flexible hydraulique se fait selon :
- Le domaine d’activité
- La conformité aux normes
- Le diamètre requis par le débit
- La pression
- La longueur du tuyau
- La compatibilité entre la matière et le fluide
- Les accessoires pour garantir l’étanchéité.
En fonction du domaine d’activité
Le choix d’un flexible hydraulique dépend en premier lieu du domaine d’activité. Par exemple, il faut privilégier un dispositif en caoutchouc, en métal ou thermoplastique pour le secteur de l’industrie et des travaux publics. Un flexible en silicone ou en polyuréthane conviendrait mieux au secteur agroalimentaire. Il faut distinguer les flux destinés à transporter des liquides comestibles de ceux qui vont contenir des substances chimiques.
En fonction de la conformité aux normes en vigueur
Pour confirmer la fiabilité du système sur la durée, un
flexible doit respecter la norme EN 982 relative aux exigences de performance. Elle doit également répondre aux normes EN 853 à 856 afférentes à l’assemblage et aux normes SAE J517 (100R1 à 100R17) portant sur la non-compatibilité entre les machines, les
tuyaux et les embouts de différents fabricants. Sa bonne performance garantit le fonctionnement optimal de l’installation, ainsi que la sécurité des utilisateurs.
En fonction du diamètre requis par le débit
Il faut choisir le
diamètre d’un flexible hydraulique en tenant compte de la pression convenable pour l’équipement concerné. Un diamètre conforme à l’installation minimise les pertes de pression et évite d’endommager inutilement le flexible. Plus le
diamètre intérieur d’un flexible hydraulique est petit, plus la pression nominale est élevée.
En fonction de la pression
La pression du système est un paramètre incontournable. Elle ne doit en aucun cas dépasser les pressions de service publiées.
En fonction de la longueur du tuyau
Il est déterminant de choisir une longueur appropriée car de cette longueur dépend la liaison des différentes pièces de l’équipement. Elle doit prendre en compte le rayon de courbure. Ce qui permettra à la machine ou à l’appareil d’offrir au mieux ses performances.
En fonction de la compatibilité entre la matière et le fluide
Il est capital de s’assurer de la compatibilité entre la flexible hydraulique, ses embouts, sa robe, ses joints toxiques et le fluide transporté. Il ne faut pas perdre de vue que certaines applications utilisent des huiles, du gaz de pétrole liquéfié ou des produits chimiques. Il convient de bien étudier cet aspect lors du choix d’une flexible hydraulique. Il existe différentes sortes de matières parmi lesquelles choisir : caoutchouc, acier, plastique, ou encore nylon.
En fonction des accessoires pour garantir l’étanchéité
Une flexible hydraulique comporte toujours des raccords appelés embouts sertis. Ces raccords, avec le filetage composé de la jupe ou de la bague, doivent s’adapter à la machine sur laquelle on va les poser. Ils assurent la jonction avec les autres éléments du dispositif auquel il se destine. Ils doivent donc offrir une parfaite étanchéité sans risque de corrosion. Il faut choisir ces accessoires avec soin en considérant la perte de charge et les différentes contraintes auxquelles ils seront soumises.
