Comment réparer un flexible hydraulique en sécurité et organiser une intervention sur site ?

Une fuite sur un flexible hydraulique immobilise une machine, génère un risque opérateur et pollue le sol. Face à cette situation, le réflexe terrain consiste à vouloir "boucher" au plus vite. C'est précisément cette approche qui concentre les accidents et les non-conformités. Réparer un flexible hydraulique recouvre en réalité deux actions distinctes : établir un diagnostic rigoureux pour décider du remplacement, puis confectionner ou faire confectionner un flexible conforme. Cet article guide les responsables maintenance, techniciens et chefs de chantier à travers chaque étape : de la sécurisation du circuit jusqu'à l'organisation d'une réparation sur site par un technicien mobile, en passant par les critères de remplacement, le processus de sertissage et la prévention des ruptures.

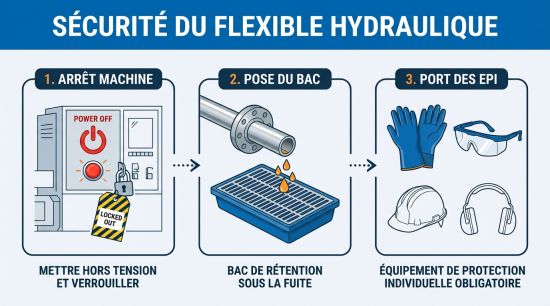

Intervenir sur un circuit hydraulique sous pression expose à deux risques majeurs : l'injection sous pression (le jet de fluide peut pénétrer les tissus cutanés à des pressions supérieures à 100 bar) et les projections d'huile chaude. Ces risques imposent des actions non négociables avant tout démontage.

La première action consiste à arrêter la machine et couper l'alimentation (moteur thermique, électrique ou prise de force). Plusieurs sources d'énergie résiduelle subsistent après l'arrêt : accumulateurs hydrauliques chargés, vérins en charge, huile sous pression dans les canalisations. Il faut purger ces pressions résiduelles en actionnant les distributeurs dans les deux sens après l'arrêt, ou en déchargeant manuellement les accumulateurs si le circuit en est équipé.Avant le démontage du flexible :

• Positionner un bac de rĂ©tention ou des absorbants sous la zone d'intervention.
• Nettoyer la zone autour du raccord pour repĂ©rer prĂ©cisĂ©ment la fuite et Ă©viter la contamination du circuit lors de la dĂ©pose.
• Porter des EPI adaptĂ©s : lunettes de protection Ă©tanches, gants rĂ©sistants aux huiles minĂ©rales.
• VĂ©rifier que les organes de blocage (vĂ©rins, bras articulĂ©s) sont mĂ©caniquement sĂ©curisĂ©s avant d'intervenir sous une charge suspendue.

Un diagnostic prĂ©cis Ă©vite de remplacer un flexible intact quand la fuite provient d'un raccord desserrĂ© ou d'un joint dĂ©faillant. Il permet aussi de dĂ©cider si la machine peut attendre une intervention planifiĂ©e ou si elle doit ĂŞtre arrĂŞtĂ©e immĂ©diatement.

L'observation visuelle suffit dans la majorité des cas pour qualifier la défaillance :

• Suintement ou Ă©coulement localisĂ© sur la longueur du flexible → dĂ©faillance interne de la gaine.
• Boursouflure (renflement visible) → dĂ©collement de la gaine externe, signe de dĂ©faillance imminente Ă  traiter comme une rupture.
• Tresse mĂ©tallique apparente → abrasion ou arrachement de la gaine externe, remplacement immĂ©diat sans discussion.
• Craquelures ou rigiditĂ© anormale sur toute la longueur → vieillissement, remplacement prĂ©ventif Ă  planifier.
• Traces d'Ă©crasement ou de pliure Ă  rayon trop court → fatigue accĂ©lĂ©rĂ©e de l'armature.

La perte de pression sans fuite externe oriente vers d'autres composants : soupape de trop-plein défectueuse ou encrassée, joint de vérin endommagé, pompe usée ou filtre hydraulique bouché. Dans ce cas, le flexible n'est pas nécessairement en cause. Un contrôle de pression au manomètre sur un point de mesure du circuit (pression attendue selon le circuit concerné) permet d'orienter le diagnostic avant de démonter quoi que ce soit.

La réponse est directe : en hydraulique haute pression, il n'existe pas de réparation du flexible lui-même. Aucune colle, manchon de colmatage ou bande de réparation ne résiste aux cycles de pression d'un circuit hydraulique. La seule intervention professionnelle valable est la confection d'un flexible de remplacement conforme, serti selon les règles de l'art, ou l'installation d'un flexible neuf adapté aux caractéristiques du circuit.

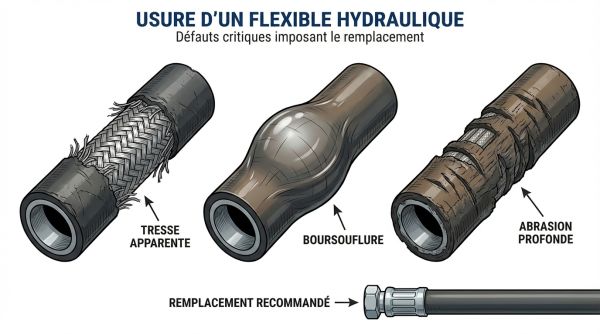

Le remplacement s'impose sans délai dans les situations suivantes :

• Tresse mĂ©tallique apparente sur toute ou partie de la longueur (la protection externe ne remplit plus son rĂ´le).
• Boursouflure ou Ă©clatement partiel de la gaine (le flexible est structurellement compromis).
• Abrasion profonde ayant atteint les couches de renforcement, souvent visible sur les zones de frottement contre un bord de châssis ou une arĂŞte.
• Raccord en arrière de butĂ©e lors du sertissage initial (dĂ©faut de fabrication dĂ©tectĂ© Ă  la dĂ©pose).
• Flexible vieilli : craquelures, durcissement, flexible montĂ© depuis plus de 6 ans en environnement sĂ©vère (tempĂ©ratures extrĂŞmes, cycles de pression frĂ©quents).
• Routage non conforme avec un rayon de courbure infĂ©rieur au rayon minimal spĂ©cifiĂ© par le fabricant du flexible → fatigue mĂ©canique accĂ©lĂ©rĂ©e, risque de rupture Ă  brève Ă©chĂ©ance.

Un flexible présentant l'un de ces signes ne se répare pas : il se remplace. Faire confectionner un nouveau flexible par un atelier habilité garantit la conformité, la traçabilité et la responsabilité de l'assembleur.

Comment remplacer un flexible hydraulique sans mauvaise compatibilité ?

Un flexible mal dimensionné ou mal orienté génère des fuites immédiates ou une durée de vie réduite. Le remplacement exige de relever plusieurs paramètres techniques avant la commande ou la confection.

Ces données permettent de commander ou confectionner un flexible strictement compatible :

• Longueur utile (entre les deux faces d'appui des raccords, flexible non contraint) et cheminement rĂ©el sur la machine.
• Diamètre intĂ©rieur : les flexibles hydrauliques courants vont de 5 Ă  63 mm (soit 3/16" Ă  2 ½"). Dans la majoritĂ© des applications mobiles (BTP, agricole), les diamètres utilisĂ©s se situent entre 6 et 25 mm.
• Nombre de tresses : 2 tresses pour les pressions courantes, 4 tresses pour les hautes pressions (jusqu'Ă  420 bar selon le diamètre).
• Type de raccords : filetage BSP, JIC, ORFS, metrique… Relever le profil d'Ă©tanchĂ©itĂ© (conique, face plane, joint torique) et l'orientation angulaire (droit, 45°, 90°, 135°).
• Pression de service du circuit concernĂ©.
• Plage de tempĂ©rature de l'huile en service (influence le choix du matĂ©riau de la gaine interne).

Si l'ancien flexible est déposé, le transmettre à l'atelier comme modèle reste la méthode la plus fiable pour éviter les erreurs de longueur ou d'orientation.

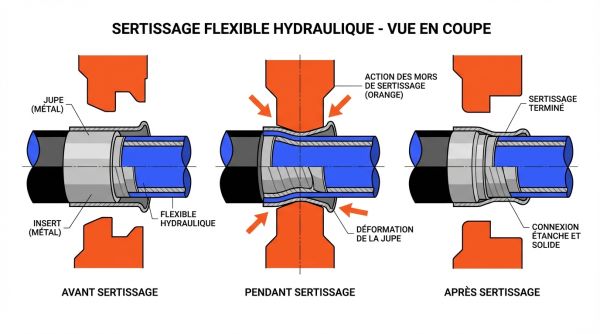

La confection d'un flexible hydraulique n'est pas une opération artisanale. Elle suit un processus standardisé qui garantit la tenue en pression et la traçabilité de l'assemblage.Le processus en atelier se déroule ainsi :

1. Mesure du flexible modèle ou des côtes transmises.
2. Coupe perpendiculaire du tuyau hydraulique à la tronçonneuse dédiée (une coupe en biais compromet l'étanchéité de l'embout).
3. Sélection des jupes et des embouts en fonction du type de tuyau, du diamètre et du filetage de raccordement.
4. Sélection des mors et réglage de la butée sur la machine de sertissage selon le code de sertissage du fabricant de l'embout.
5. Sertissage : mise en place de la jupe dans la machine, contrôle du diamètre serti par rapport à la cote nominale.
6. Contrôle visuel de l'assemblage : vérification de l'affleurage du tuyau dans la jupe, absence de déformation anormale.
7. Identification de l'assembleur : marquage ou enregistrement permettant la traçabilité du sertissage.

Une machine immobilisée sur chantier ou en production ne peut pas toujours attendre un approvisionnement en atelier. Les prestataires spécialisés disposent de véhicules ateliers équipés pour intervenir directement sur site, confectionner le flexible de remplacement sur place et remettre la machine en service.

Plus le technicien dispose d'informations précises à l'appel, plus il arrive équipé et plus l'intervention est rapide. Les éléments à préparer avant de décrocher le téléphone :

• Type de machine et nature de l'installation (engin BTP, presse industrielle, tracteur, installation fixe…).
• Localisation prĂ©cise et contraintes d'accès (chantier en sous-sol, zone ATEX, horaires d'accès limitĂ©s, besoin d'habilitation).
• SymptĂ´mes observĂ©s : fuite franche, suintement, rupture, perte de puissance. Des photos transmises par messagerie accĂ©lèrent considĂ©rablement le diagnostic Ă  distance.
• CaractĂ©ristiques du flexible si connues : diamètre intĂ©rieur (ex. 12 mm ou 1/2"), nombre de tresses, longueur approximative, type de raccords (BSP, JIC, ORFS…).
• Pression de service si disponible dans la documentation machine.
• Urgence : machine en production critique, dĂ©lai acceptable, ou arrĂŞt total.

Les prestataires spécialisés disposent généralement d'un stock de raccords couvrant les diamètres courants (6 à 25 mm en stock immédiat, jusqu'à 63 mm sur commande) et de plus de 10 000 références de raccords pour couvrir les configurations les plus fréquentes.

L'intervention sur site suit un schéma reproductible :

1. Arrivée sur site et sécurisation : le technicien évalue les conditions d'accès et les risques (zone de travail, présence d'huile au sol, machine consignée ou non).
2. Diagnostic : confirmation visuelle de la cause de la fuite, identification des raccords et du flexible défaillant.
3. Dépose du flexible : après vérification que le circuit est bien dépressurisé.
4. Fabrication sur place : mesure, coupe, sertissage dans le véhicule atelier. Les fourgons ou camions-ateliers embarquent une machine de sertissage, un stock de tuyaux (2 et 4 tresses, diamètres courants) et un stock de raccords.
5. Remontage et remise en service : remontage du flexible neuf, purge de l'air éventuel, remise progressive en pression, contrôle d'étanchéité.
6. Cas de non-réparabilité immédiate : si le flexible nécessite un diamètre ou un raccord absent du stock véhicule, le technicien transmet les côtes exactes pour fabrication en atelier et expédition. Certains prestataires assurent une expédition le jour même pour une livraison le lendemain matin en France (logistique avec cut-off à 18h00).

Les délais d'intervention varient selon plusieurs paramètres :

Les facteurs qui font varier le coût total d'une intervention sur site :

• DĂ©placement : distance kilomĂ©trique depuis le technicien le plus proche.
• Urgence et astreinte : intervention hors heures ouvrĂ©es, nuit, week-end.
• ComplexitĂ© : accès difficile Ă  la machine, nombre de flexibles concernĂ©s, nĂ©cessitĂ© de dĂ©monter des protections ou carrosseries.
• DisponibilitĂ© du stock : raccord standard ou raccord spĂ©cifique Ă  commander.
• DĂ©pollution Ă©ventuelle : traitement du dĂ©versement d'huile sur le sol ou dans le circuit (pollution du fluide hydraulique nĂ©cessitant un rinçage ou une dĂ©pollution par centrale).

Pour sélectionner un prestataire de réparation de flexible hydraulique sur site, les points à vérifier sont les suivants :

• Couverture gĂ©ographique rĂ©elle : vĂ©rifier que le prestataire couvre la zone du chantier ou de l'usine avec un dĂ©lai compatible avec les contraintes de production.
• Stock raccords et tuyaux : un prestataire avec un stock de raccords couvrant les configurations courantes (diamètres 6 Ă  25 mm, tresses 2 et 4, pressions de 10 Ă  420 bar) rĂ©duit significativement le risque d'aller-retour atelier.
• CapacitĂ© de fabrication sur mesure : vĂ©hicule atelier avec machine de sertissage embarquĂ©e, ou atelier pouvant expĂ©dier rapidement.
• TraçabilitĂ© et conformitĂ© : le prestataire identifie systĂ©matiquement l'assembleur sur chaque flexible confectionnĂ©.
• CompĂ©tences multi-techniques : si la panne hydraulique s'accompagne d'un doute sur un vĂ©rin, une pompe ou un composant Ă©lectrique, un prestataire couvrant hydraulique, mĂ©canique et Ă©lectrique Ă©vite de faire appel Ă  plusieurs intervenants.
• DisponibilitĂ© : vĂ©rifier les horaires d'intervention et l'existence d'une astreinte selon la criticitĂ© de l'installation.

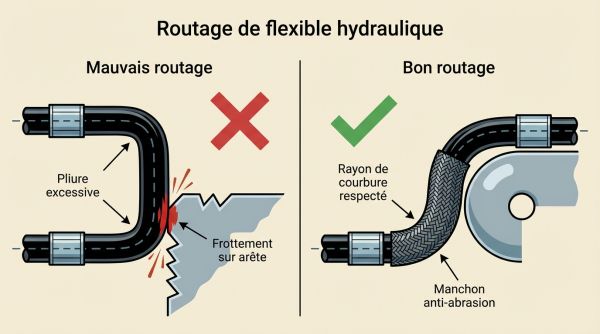

La majorité des ruptures prématurées de flexibles hydrauliques ne résultent pas d'une défaillance du flexible lui-même, mais d'un environnement d'installation inadapté : frottement contre une arête, rayon de courbure trop court, zone d'accrochage répétitif.

Deux types de protection réduisent significativement la fréquence des incidents :

• Manchons textiles ou spiralĂ©s anti-abrasion : ils absorbent les frottements contre le mĂ©tal et rĂ©sistent aux projections d'Ă©clats. Les retours terrain rapportent une rĂ©duction de l'ordre de 30 % de la frĂ©quence de remplacement en environnement construction, et jusqu'Ă  40 % d'incidents de rupture en milieu industriel manufacturier, sous rĂ©serve d'une installation correcte.
• Manchons anti-Ă©clatement : ils ne prolongent pas la durĂ©e de vie du flexible mais retiennent les projections de fluide et d'armature en cas de rupture soudaine, rĂ©duisant le risque d'injection et de contamination de la zone.
