Temps de lecture estimé : 9min
💡 L’essentiel à retenir :
- L’avertisseur combiné sonore et lumineux ATEX doit correspondre au marquage Ex de la zone, pas seulement à un indice IP élevé.
- En zone 1 ou 21, prévoyez une catégorie 2G/2D avec EPL Gb/Db ; en zone 2 ou 22, une catégorie 3G/3D suffit.
- Dimensionnez le niveau sonore pour atteindre 10 dB(A) au-dessus du bruit ambiant au point d’écoute, et 15 dB(A) en environnement très bruyant.
- Privilégiez la LED pour plus de 50 000 h de durée de vie ; réservez le xénon de 5 à 15 J aux zones fortement éclairées ou au plein soleil.
- Choisissez IP66/IP67 en extérieur ou sous jet de nettoyage, et un boîtier inox 316L ou aluminium LM6 en ambiance marine.
- Vérifiez la tension 24 Vdc ou 230 Vac, les presse-étoupes certifiés M20/M25 et la certification ATEX ou IECEx avant tout câblage.
Comptez de 400 à 2 500 € hors installation pour un avertisseur combiné sonore et lumineux ATEX, selon la zone classée, la puissance sonore, la technologie lumineuse et le matériau. Le bon choix repose d’abord sur la classification de zone, puis sur le bruit ambiant, l’environnement, la tension disponible et les certifications exigées. Les tableaux croisés et l’arbre de décision ci-dessous aident à sélectionner la référence adaptée sans surdimensionner l’installation.
Obtenez un devis pour un avertisseur sonore et lumineux
Comment déterminer la zone ATEX et la catégorie d'appareil requise ?

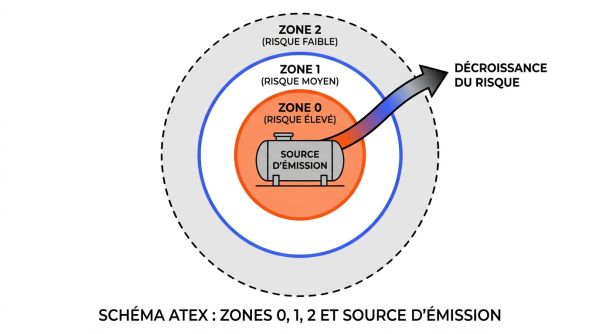

Classification des zones gaz et des zones poussières
La zone ATEX caractérise la fréquence d’apparition d’une atmosphère explosive. Plus le numéro de zone est faible, plus le niveau de protection requis est élevé. Les zones gaz 0, 1 et 2 concernent les vapeurs, gaz et brouillards ; les zones poussières 20, 21 et 22 concernent les nuages ou couches de poussières combustibles.
| Atmosphère | Zone | Présence de l’atmosphère explosive | Niveau de protection recherché |
|---|---|---|---|
| Gaz ou vapeurs | 0 | Permanente ou de longue durée | Très élevé |
| Gaz ou vapeurs | 1 | Occasionnelle en fonctionnement normal | Élevé |
| Gaz ou vapeurs | 2 | Peu probable et de courte durée | Renforcé |
| Poussières | 20 | Permanente ou de longue durée | Très élevé |
| Poussières | 21 | Occasionnelle en fonctionnement normal | Élevé |
| Poussières | 22 | Peu probable et de courte durée | Renforcé |
| Atmosphère : Gaz ou vapeurs | |
|---|---|
| Zone | 0 |
| Présence de l’atmosphère explosive | Permanente ou de longue durée |
| Niveau de protection recherché | Très élevé |
| Atmosphère : Gaz ou vapeurs | |
|---|---|
| Zone | 1 |
| Présence de l’atmosphère explosive | Occasionnelle en fonctionnement normal |
| Niveau de protection recherché | Élevé |
| Atmosphère : Gaz ou vapeurs | |
|---|---|
| Zone | 2 |
| Présence de l’atmosphère explosive | Peu probable et de courte durée |
| Niveau de protection recherché | Renforcé |
| Atmosphère : Poussières | |
|---|---|
| Zone | 20 |
| Présence de l’atmosphère explosive | Permanente ou de longue durée |
| Niveau de protection recherché | Très élevé |
| Atmosphère : Poussières | |
|---|---|
| Zone | 21 |
| Présence de l’atmosphère explosive | Occasionnelle en fonctionnement normal |
| Niveau de protection recherché | Élevé |
| Atmosphère : Poussières | |
|---|---|
| Zone | 22 |
| Présence de l’atmosphère explosive | Peu probable et de courte durée |
| Niveau de protection recherché | Renforcé |
Des seuils horaires indicatifs précisent la fréquence :
- Zone 0 ou 20 : présence supérieure à 1000 h par an.
- Zone 1 ou 21 : présence supérieure à 10 h et inférieure à 1000 h par an.
- Zone 2 ou 22 : présence accidentelle inférieure à 10 h par an.
Correspondance entre zones ATEX, catégories et niveaux EPL
Chaque zone impose une catégorie d’appareil et un niveau EPL précis. Un équipement certifié pour la zone 1 convient en zone 2, mais l’inverse est interdit. La compatibilité descendante évite de multiplier les références sur un site.
| Zone | Catégorie gaz | Catégorie poussières | EPL |
|---|---|---|---|
| 0 / 20 | 1G | 1D | Ga / Da |
| 1 / 21 | 2G | 2D | Gb / Db |
| 2 / 22 | 3G | 3D | Gc / Dc |
| Zone : 0 / 20 | |
|---|---|
| Catégorie gaz | 1G |
| Catégorie poussières | 1D |
| EPL | Ga / Da |
| Zone : 1 / 21 | |
|---|---|
| Catégorie gaz | 2G |
| Catégorie poussières | 2D |
| EPL | Gb / Db |
| Zone : 2 / 22 | |
|---|---|
| Catégorie gaz | 3G |
| Catégorie poussières | 3D |
| EPL | Gc / Dc |
Pour un stockage de solvants en zone 1 gaz, un combiné de catégorie 2G avec EPL Gb est requis. Pour un atelier présentant un nuage de poussières occasionnel en zone 21, retenez une catégorie 2D avec EPL Db.
Groupes de gaz, de poussières et classes de température
Le groupe de gaz IIA correspond au propane, le IIB à l’éthylène et le IIC à l’hydrogène ou à l’acétylène. Un équipement IIC est compatible avec les ambiances IIA et IIB. Pour les poussières, le groupe IIIA couvre les fibres combustibles, le IIIB les poussières non conductrices et le IIIC les poussières conductrices.
| Classe de température | Température maximale de surface |
|---|---|
| T1 | 450 °C |
| T2 | 300 °C |
| T3 | 200 °C |
| T4 | 135 °C |
| T5 | 100 °C |
| T6 | 85 °C |
La classe T retenue doit rester inférieure à la température d’auto-inflammation du produit présent. Un mélange hydrogène exige donc une classe T6 ou T5, tandis qu’un stockage de propane tolère une classe T4.
Vous ĂŞtes fournisseur de avertisseur sonore et lumineux ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. ZĂ©ro prospection Ă froid.
Recevoir des leads
Quel niveau sonore choisir selon le bruit ambiant de l'installation ?
Règle des plus dix décibels au point d'écoute
Le niveau sonore se mesure en dB(A) à 1 m. Sélectionnez un avertisseur sonore industriel dont le niveau atteint au moins 10 dB(A) au-dessus du bruit ambiant au point d’écoute. En environnement très bruyant, forges, presses ou usinage, visez 15 dB(A) au-dessus du bruit ambiant.
- Atelier à 85 dB(A) : prévoyez au moins 95 dB(A) au point d’écoute.
- Usine bruyante à 95 dB(A) : prévoyez au moins 110 dB(A) au point d’écoute.
- Zone à plusieurs niveaux d’alerte : choisissez un modèle multi-tons avec réglage du volume.
Atténuation sonore selon la distance, les obstacles et la configuration
Chaque doublement de distance atténue le niveau d’environ 6 dB. Un combiné annoncé à 110 dB(A) à 1 m ne délivre plus que 98 dB(A) à 4 m. Les murs, machines et structures métalliques réduisent encore le niveau perçu.
| Distance | Perte approximative | Niveau restant pour 110 dB(A) Ă 1 m |
|---|---|---|
| 1 m | 0 dB | 110 dB(A) |
| 2 m | 6 dB | 104 dB(A) |
| 4 m | 12 dB | 98 dB(A) |
| 8 m | 18 dB | 92 dB(A) |
| 16 m | 24 dB | 86 dB(A) |
Pour un atelier bruyant à 90 dB(A) avec un point d’écoute situé à 8 m, un modèle de 110 dB(A) à 1 m délivre 92 dB(A) au point d’écoute. C’est insuffisant. Choisissez alors un modèle de 116 dB(A) à 1 m ou ajoutez des unités synchronisées.
Sirènes multi-tons et réglage du volume sonore
Les sirènes électroniques proposent de 27 à 64 tonalités, dont le son normalisé AFNOR NFS 32 001. Elles permettent d’associer une tonalité distincte au défaut machine, à l’alerte process et à l’évacuation. Le volume peut être atténué jusqu’à -20 dB ou -30 dB selon les modèles.
| Critère | Sirène électronique | Sirène électromécanique |
|---|---|---|
| Nombre de tonalités | 27 à 64 sons | Sons limités |
| Réglage du volume | Oui, par potentiomètre | Généralement non |
| Maintenance | Faible | MĂ©canisme Ă contrĂ´ler |
| Usage | Multi-alarmes et API | Signal puissant classique |
Quelle technologie lumineuse choisir entre LED et flash xénon ?
Comparatif détaillé entre flash LED et flash xénon
Un avertisseur lumineux industriel à LED convient à la majorité des installations grâce à sa durée de vie supérieure à 50 000 h et plus de 50 millions de cycles. Son intensité se mesure en candelas. Le xénon produit un éclat bref plus intense et se mesure en joules. Il s’impose en plein soleil ou sous forte luminosité ambiante.
| Critère | Flash LED | Flash xénon |
|---|---|---|
| Durée de vie | Supérieure à 50 000 h | 2 000 à 3 000 h d’allumage |
| Cycles | Supérieurs à 50 millions | Environ 5 millions d’éclairs |
| MĂ©trique | Candelas | Joules |
| Consommation | Faible | Plus élevée |
| Usage | Majorité des sites | Plein jour, forte lumière ambiante |
Pour un extérieur en plein soleil ou une grande surface industrielle, le xénon reste plus perceptible. Pour un poste fixe intérieur avec signalisation permanente, la LED réduit la maintenance et la consommation.
Énergie de flash, candelas et angle de diffusion
Les joules et les candelas ne se convertissent pas directement. Les énergies de flash xénon courantes vont de 5 à 15 J. Les intensités lumineuses relevées vont de 3 à 140 cd selon les gammes. L’angle de diffusion détermine la couverture visuelle.
- Diffusion 120° : couloirs, postes fixes et zones orientées.
- Diffusion 360° : halles ouvertes, zones de circulation et accès multiples.
- Un feu LED à 140 cd couvre mieux un poste proche qu’une grande halle ouverte.
Couleurs de signalisation et cohérence visuelle du site
Les couleurs suivent des conventions de site. Un capot interchangeable, jusqu’à 7 couleurs selon les gammes, permet de rester cohérent sur l’ensemble d’une usine.
| Couleur | Signification |
|---|---|
| Vert | État normal |
| Orange | DĂ©faut ou alerte de process |
| Rouge | Danger immédiat ou arrêt d’urgence |
| Jaune | Avertissement ou consigne d’attention |
Quel indice de protection et quel matériau privilégier selon l'environnement ?
Indices IP adaptés aux différentes ambiances industrielles
L’indice IP qualifie uniquement l’étanchéité de l’enveloppe. Il ne remplace pas la certification ATEX. Un boîtier IP67 ne protège pas contre l’inflammation d’un mélange explosif en cas d’arc interne.
| Indice | Environnement type |
|---|---|
| IP54 / IP55 | Intérieur sec, atelier propre, projections occasionnelles |
| IP65 | Milieu poussiéreux ou humide, lavage modéré |
| IP66 / IP67 | Extérieur exposé, jet puissant, immersion temporaire |
| IP69K | Agroalimentaire ou pharmaceutique, haute pression et haute température |
Pour les installations nord-américaines, le NEMA 4X correspond approximativement aux enveloppes IP66/IP67. Le NEMA 4X apporte aussi une protection contre la corrosion.
Matériaux d'enveloppe, résistance à la corrosion et températures
Le matériau de l’enveloppe détermine la tenue aux agressions chimiques, marines et mécaniques.
- Aluminium LM6 marine anticorrosion : sites offshore et pétrochimiques.
- Acier inoxydable 316L : environnements très corrosifs et marins.
- GRP polyester renforcé de fibre de verre : résistance à la corrosion et aux impacts.
- Polycarbonate et ABS UL94 V0 : usage courant en zone 2 ou 22.
Les plages de température ambiante vont de -60 °C à +85 °C selon les modèles. Vérifiez la plage de service de la référence exacte avant commande, car elle reste indépendante de la classe de température T.
Fourchettes de prix indicatives selon la configuration retenue
| Configuration | Fourchette indicative hors installation |
|---|---|
| Zone 2 ou 22, LED, IP65, polycarbonate | 400 à 900 € |
| Zone 1 ou 21, Ex d, xénon 5 J, aluminium LM6, IP66/67 | 900 à 1 800 € |
| Zone 1 ou 21, SIL2, IIC, inox 316L ou aluminium LM6, xénon 10 à 15 J | 1 800 à 2 500 € |
Quelle tension d'alimentation et quel raccordement prévoir pour l'installation ?
Tensions d'alimentation disponibles, consommation et courant d'appel
La tension disponible sur l’armoire ou l’automate détermine la référence à commander. Une erreur de tension détériore l’équipement ou empêche son fonctionnement.
| Tension | Usage typique |
|---|---|
| 12 Vdc | Engins mobiles, véhicules, pupitres embarqués |
| 24 Vdc | Automatismes, API, tableaux de commande |
| 110 / 230 Vac | Alimentation réseau directe sans transformateur |
| Multi-tension | Sites internationaux ou parcs hétérogènes |
Un combiné 115 dB en IP66/67 consomme environ 700 mA en 24 Vdc et 122 mA en 240 Vca. Les modèles xénon à condensateur présentent un courant d’appel élevé au démarrage. Prévoir un relais ou un disjoncteur adapté à ce courant de pointe évite les déclenchements intempestifs.

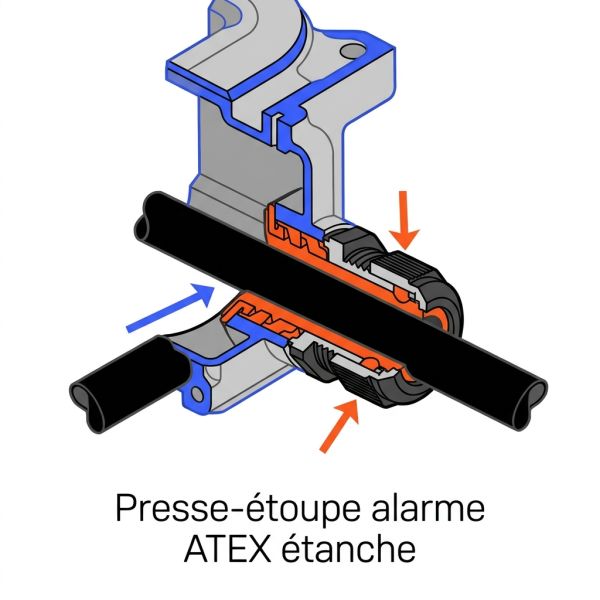

Presse-étoupes certifiés, entrées de câble et conservation de l'étanchéité
- Utilisez des presse-étoupes certifiés ATEX adaptés au diamètre réel du câble.
- Respectez les entrées M20 ou M25 prévues sur le boîtier.
- Obturez toute entrée inutilisée avec un bouchon certifié.
- Contrôlez le serrage des presse-étoupes et l’état des joints après câblage.
Un passage de câble mal étanchéifié dégrade l’indice IP et peut remettre en cause la sécurité de l’installation.
Montage en sécurité intrinsèque avec barrière Zener et isolateur galvanique
En mode de protection Ex i, l’avertisseur ne se raccorde pas directement à l’automate. Une barrière Zener ou un isolateur galvanique doit être interposé dans la boucle pour limiter l’énergie disponible en zone dangereuse.
Point Ex i : sans barrière Zener ou isolation galvanique certifiée, le circuit n’est pas conforme et le risque d’inflammation demeure. Vérifiez aussi la compatibilité de la barrière avec la tension et le courant de l’avertisseur.
Point Ex i : sans barrière Zener ou isolation galvanique certifiée, le circuit n’est pas conforme et le risque d’inflammation demeure. Vérifiez aussi la compatibilité de la barrière avec la tension et le courant de l’avertisseur.
Comment lire le marquage Ex et vérifier les certifications du modèle ?
Lecture complète, segment par segment, d'un marquage Ex
Le marquage Ex indique le domaine d’utilisation autorisé. L’exemple type II 2G Ex eb IIC T4 Gb se décode de la façon suivante.
| Segment | Signification |
|---|---|
| II | Équipement de surface |
| 2G | Catégorie 2 pour atmosphère gazeuse |
| Ex eb | Mode de protection sécurité augmentée |
| IIC | Groupe de gaz hydrogène ou acétylène |
| T4 | Température de surface maximale de 135 °C |
| Gb | EPL pour zone 1 |
Demandez toujours la fiche technique et le certificat de la référence exacte. Une désignation commerciale ne suffit pas pour valider la compatibilité avec une zone.
Modes de protection Ex d, Ex e, Ex i et Ex t
| Mode | Principe | Zones typiques |
|---|---|---|
| Ex d | Enveloppe antidéflagrante | 1 et 2 |
| Ex e | Sécurité augmentée | 1 et 2 |
| Ex i | Sécurité intrinsèque | 0, 1 et 2 |
| Ex t | Protection par enveloppe pour poussières | 21 et 22 |
Un avertisseur à double mode Ex d/e ou Ex e/t couvre simultanément les contraintes de deux modes et simplifie la validation documentaire.
Certifications ATEX, IECEx, normes EN 54 et niveaux SIL
- ATEX : certification européenne issue de la directive 2014/34/UE.
- IECEx : certification internationale équivalente à l’ATEX.
- Un équipement uniquement IECEx ne peut pas être mis en service dans l’Union européenne sans ATEX complémentaire.
- EN 54-3 : dispositifs sonores d’alarme incendie.
- EN 54-23 : dispositifs visuels d’alarme incendie, flash blanc ou rouge de 0,5 Hz à 2 Hz.
- SIL1 et SIL2 : niveaux d’intégrité de sécurité pour boucles instrumentées.
La directive 1999/92/CE impose à l’employeur de classer les zones et de choisir des équipements conformes. La directive 2014/34/UE encadre la mise sur le marché des équipements.
Comment positionner, installer et maintenir le combiné ATEX ?
Hauteur de montage recommandée et zones d'ombre acoustiques
- Montez l’avertisseur sonore et lumineux entre 2 et 3 m de hauteur.
- En dessous de 2 m, les machines et palettiers masquent fréquemment le signal.
- Au-delà de 3 m, le niveau sonore perçu au sol et la visibilité lumineuse diminuent.
- Vérifiez les points d’écoute et d’observation avant la pose définitive.
Les rayonnages hauts, presses volumineuses et cellules robotisées créent des angles morts. Prévoyez des unités supplémentaires ou une synchronisation sur commande commune.
Modes de fixation disponibles et synchronisation des unités
Quatre modes de montage couvrent la majorité des installations industrielles.
- Mural sur paroi pour les ateliers.
- Sur tube ou poteau pour les grandes zones ouvertes et les extérieurs.
- Sur armoire pour une signalisation locale intégrée au panneau.
- Sur socle pour une colonne lumineuse au sol ou sur machine.
La synchronisation en montage parallèle déclenche plusieurs avertisseurs simultanément. Cette solution évite les zones d’ombre acoustiques dans un bâtiment ou sur une ligne de production.
Maintenance périodique, inspections réglementaires et interventions encadrées sur site
- ContrĂ´le visuel du marquage, de la corrosion et des fixations.
- VĂ©rification du serrage des couvercles et des presse-Ă©toupes.
- Contrôle de l’état des joints et des entrées de câble.
- Test de fonctionnement sonore et lumineux.
L’inspection et l’entretien relèvent de la norme EN 60079-17. La conception et l’installation relèvent de la norme EN 60079-14. Toute réparation ou modification doit respecter la norme EN 60079-19 et les instructions du fabricant, sous peine de remettre en cause la certification.
Quelles questions fréquentes se posent avant d'acheter un combiné ATEX ?
Un indice IP élevé suffit-il pour une zone ATEX ?
Non. L’indice IP protège contre la poussière et l’eau, pas contre l’inflammation d’une atmosphère explosive. Un avertisseur IP67 reste inadapté en zone classée sans marquage Ex conforme.
Un appareil certifié zone 1 convient-il en zone 2 ?
Oui. Un équipement certifié pour la zone 1 couvre la zone 2. L’inverse est interdit, car la zone 2 présente un niveau de protection moins sévère.
Faut-il choisir LED ou xénon pour un extérieur en plein soleil ?
Le xénon de 5 à 15 J reste plus perceptible en plein soleil. La LED convient aux zones ombragées, aux postes fixes et aux applications à longue durée de vie.
Qu'exige un montage en sécurité intrinsèque ?
Une barrière Zener ou un isolateur galvanique certifié doit être placé entre l’alimentation et l’avertisseur Ex i. Le raccordement direct à l’automate n’est pas autorisé.
Un flash de combiné standard remplit-il la norme EN 54-23 ?
Non. La conformité EN 54-23 doit figurer explicitement sur la fiche produit. Un flash intégré à un combiné standard ne remplit pas automatiquement les exigences de couverture lumineuse de cette norme.
Peut-on installer sans presse-étoupes certifiés ?
Non. Des presse-étoupes certifiés ATEX et adaptés au diamètre du câble sont obligatoires pour conserver l’indice IP et la conformité du boîtier. Les entrées inutilisées doivent être obturées par des bouchons certifiés.
