Temps de lecture estimé : 11min
💡 L'essentiel à retenir :
Avant tout ordre de service, 12 validations structurent la maîtrise du risque chantier :
- le programme fonctionnel et le zonage propre/sale figés
- le cadre réglementaire arrêté et documenté
- l'analyse de risques HSE bouclée avec décision sur l'applicabilité du classement ATEX
- les performances HVAC et pressions différentielles confirmées par notes de calcul
- l'implantation et le réseau des sorbonnes validés par le MOE CVC et le HSE
- les réseaux de fluides et effluents cartographiés avec P&ID et notes de dimensionnement
- le bilan électrique et les charges critiques sous UPS arbitrés
- les matériaux et finitions réceptionnés sur fiches techniques validées
- les dispositifs de sécurité et l'ergonomie des postes de travail intégrés aux plans
- les flux déchets et effluents conçus avec les prestataires concernés
- l'architecture GTC/GTB et ses interfaces IT approuvées
- le plan de commissioning et la stratégie de qualification IQ/OQ/PQ signés avant démarrage
Un chantier d'aménagement de laboratoire engage des enjeux bien supérieurs à ceux d'un aménagement tertiaire classique. Les lots techniques HVAC, fluides, électricité et finitions sont fortement interdépendants, les exigences réglementaires s'appliquent dès la conception, et les délais de correction post-réception sont généralement incompatibles avec les contraintes d'exploitation. En R&D, contrôle qualité, pharma/biotech, chimie, agro ou santé, un écart de conception non détecté avant l'ordre de service se traduit systématiquement par des reprises coûteuses, des retards de mise en service ou des réserves en réception.
Voici une checklist de 12 points de contrôle à valider avant tout démarrage d'un chantier d'agencement de laboratoire.
Devis pour un aménagement de laboratoire

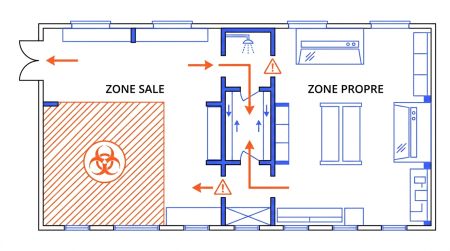

Les besoins, les flux et le zonage fonctionnel sont-ils définis ?
Le zonage fonctionnel conditionne l'ensemble de la conception du laboratoire. Un plan établi sur des hypothèses d'usage non vérifiées oblige à revoir les CVC, les réseaux et les finitions en cours de chantier, ce qui génère des avenants, des pertes de planning et des conflits entre lots.
Ce qu'il faut valider :
- les activités réellement pratiquées dans chaque local
- les volumes et pics d'occupation
- les flux de circulation des personnes et des matières
- les interfaces entre zones propres et sales
- les niveaux de confinement requis par les activités
- les équipements lourds à positionner dès l'avant-projet
Livrables attendus : programme fonctionnel signé par la MOA, schémas de flux annotés, plans de zonage avec niveaux de confinement, liste d'équipements avec gabarits et raccordements, exigences de confinement par zone.
Acteurs impliqués : MOA et exploitant, HSE/QHSE, AMO ou MOE chargé de la synthèse de conception.
Le cadre réglementaire et les exigences de conformité sont-ils validés ?
L'absence d'une matrice de conformité actualisée expose à des blocages d'autorisation, des réserves du bureau de contrôle en cours de travaux ou, dans les cas les plus graves, un arrêt de chantier. Le statut du bâtiment, sa destination et les activités exercées déterminent les textes applicables.
Ce qu'il faut valider :
- statut ERP ou non
- applicabilité d'une réglementation ICPE selon les quantités de substances présentes
- exigences du code du travail relatives aux lieux de travail et aux agents chimiques
- contraintes de sécurité incendie selon le type de bâtiment
- règles HSE internes et exigences du donneur d'ordre ou des autorités d'agrément si l'activité est réglementée.
Livrables attendus : matrice de conformité par lot et par réglementation, notes de synthèse réglementaire, avis préalables obtenus, registre des exigences opposables, liste des points d'arrêt à valider avec le bureau de contrôle.
Acteurs impliqués : MOA, MOE, HSE, bureau de contrôle agréé, assureur si la destination du bâtiment évolue.
L’analyse des risques HSE et le zonage ATEX sont-ils réalisés ?
Décider tardivement de l'applicabilité du classement ATEX oblige à remplacer des équipements électriques et mécaniques déjà posés, à reprendre les plans de ventilation et à requalifier les entreprises intervenantes. Ce piège reste l'un des plus fréquents et des plus coûteux sur les chantiers de laboratoire de chimie ou de pharmacie.
Ce qu'il faut valider :
- inventaire exhaustif des substances présentes avec leurs caractéristiques d'inflammabilité et d'explosibilité
- scénarios de fuite plausibles
- sources d'inflammation potentielles
- mesures techniques et organisationnelles retenues
- décision formelle sur l'existence ou non de zones ATEX avec leur étendue.
Acteurs impliqués : HSE/QHSE, exploitant, MOE, entreprises concernées, coordinateur SPS si le contexte l'exige.

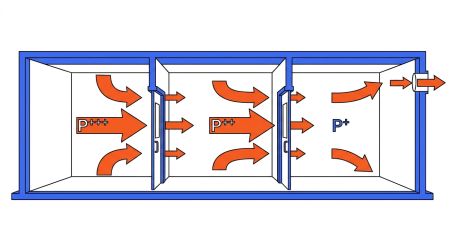

Les performances HVAC et les pressions différentielles sont-elles validées ?
La ventilation laboratoire est le lot le plus structurant de la conception. Des objectifs de débit ou de pressurisation non validés avant la commande des centrales de traitement d'air conduisent à des reprises de réseau, des recalibrations coûteuses ou une non-atteinte des critères de confinement à la réception.
Ce qu'il faut valider :
- scénarios d'exploitation incluant les modes dégradés
- équilibres air neuf/air rejet par local
- cascades de pression entre zones adjacentes
- compatibilité des débits avec les sorbonnes et le mobilier
- niveaux sonores admissibles
- gestion des régimes de nuit et de weekend
Livrables attendus : notes de calcul aérauliques, schémas de principe avec pressions et débits par local, synoptique de régulation, critères d'acceptation mesurables pour les essais de réception, protocole d'essais pressions différentielles.
Acteurs impliqués : MOE CVC, exploitant et service maintenance, HSE, intégrateur GTB/GTC.

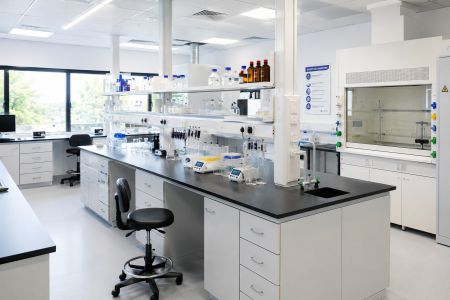

L’implantation des sorbonnes et les systèmes de rejet sont-ils sécurisés ?
Une sorbonne de laboratoire mal positionnée par rapport aux flux d'air du local expose les opérateurs à des retours de contaminants, indépendamment de la vitesse faciale affichée. Le réseau de rejet doit être dimensionné en cohérence avec l'ensemble des appareils raccordés et les contraintes architecturales de sortie en toiture.
Ce qu'il faut valider :
- nombre de sorbonnes et types d'usage chimique
- position dans chaque local en tenant compte des perturbations aérauliques
- redondance si les activités sont critiques
- compatibilité des matériaux de réseau avec les effluents gazeux
- accès maintenance
- point de rejet en toiture éloigné des prises d'air neuf
Acteurs impliqués : MOE CVC, HSE, utilisateurs de laboratoire, entreprise lot ventilation et fournisseur de sorbonnes.

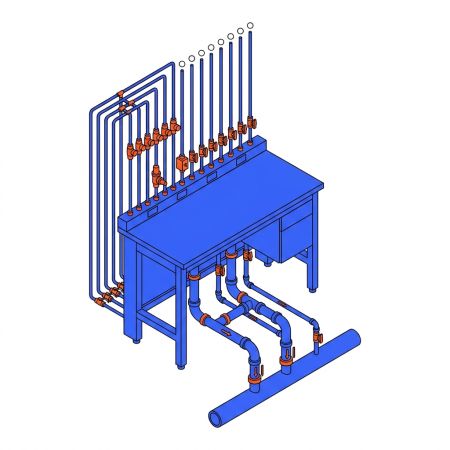

Les réseaux de fluides, de gaz spéciaux et d’effluents sont-ils cartographiés ?
Les réseaux de fluides concentrent la majorité des interfaces non résolues entre lots. Un raccordement de gaz spéciaux oublié, un point de collecte d'effluents absent ou une incompatibilité matériaux/pression découverts en cours de chantier génèrent des arrêts de travaux et des modifications de dalles ou de faux-plafonds déjà réalisés.
Ce qu'il faut valider :
- liste exhaustive des utilités par équipement et par poste de travail
- points de livraison en plinthe ou en tableau de distribution
- redondance sur les alimentations critiques
- compatibilité chimique des matériaux de tuyauterie avec les fluides véhiculés
- dispositifs de purge et de sécurité
- collecte séparée des effluents chimiques, biologiques ou radioactifs selon l'activité
Acteurs impliqués : MOE fluides, utilisateurs et exploitant, HSE, entreprise plomberie et process, fournisseur de gaz spéciaux si raccordements normalisés.
L’alimentation électrique, l’UPS et la continuité d’activité sont-elles sécurisées ?
Un bilan de puissance sous-estimé en amont conduit à sous-dimensionner les tableaux de distribution et à priver certains équipements du laboratoire d'une alimentation sécurisée. La perte d'alimentation sur un équipement de conservation ou d'analyse en cours d'expérience peut provoquer des pertes d'échantillons irremplaçables et des non-conformités de test.
Ce qu'il faut valider :
- bilan de puissance réel par local avec coefficient de foisonnement
- sélectivité des protections
- identification des charges critiques nécessitant un UPS ou un groupe électrogène
- autonomie cible selon le cahier des charges interne
- qualité de réseau requise par les équipements sensibles
- mise à la terre et liaisons équipotentielles dans les zones humides ou chimiques
Livrables attendus : schémas unifilaires par tableau, bilan de puissance signé, liste des charges critiques avec niveau de secours associé, scénarios de bascule et temps de commutation, PV d'essais de coupure et de reprise.
Acteurs impliqués : MOE électricité, exploitant et responsable maintenance, utilisateurs, mainteneur d'équipements sensibles, entreprise lot électricité.

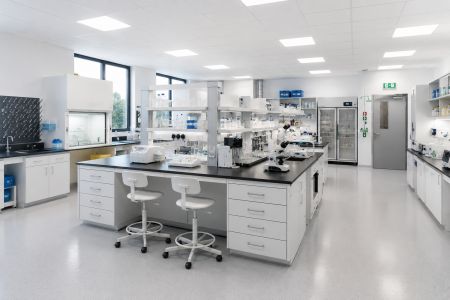

Les matériaux, les finitions et le mobilier sont-ils adaptés aux usages ?
Le choix des revêtements de sol, des paillasses de laboratoire, des joints et des parois conditionne la durée de vie de l'aménagement, la nettoyabilité des surfaces et la conformité aux protocoles d'hygiène ou de biosécurité. Un matériau non résistant aux produits de nettoyage ou aux réactifs utilisés se dégrade en quelques mois et impose des reprises onéreuses.
Ce qu'il faut valider :
- compatibilité chimique des revêtements avec les produits de nettoyage et les réactifs manipulés
- continuité des relevés de plinthe et étanchéité des jonctions
- accessibilité des zones de maintenance
- contraintes de biosécurité pour les laboratoires de niveau L2 ou L3 si applicable
Livrables attendus : CCTP finitions avec spécifications techniques détaillées, fiches techniques des matériaux validées par HSE et utilisateurs, échantillons physiques réceptionnés, plan de calepinage, procédure de nettoyage cible associée aux matériaux retenus.
Acteurs impliqués : MOE architecture, HSE/QHSE, utilisateurs finaux, entreprise lot second œuvre.

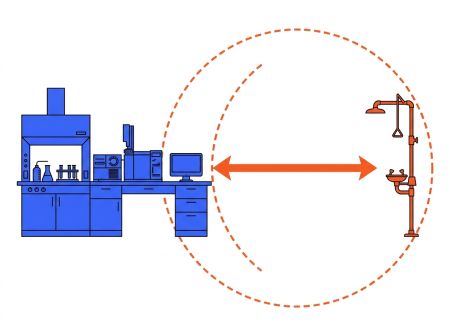

Les équipements de sécurité, l’ergonomie et les zones de stockage sont-ils validés ?
Les douches de sécurité, lave-yeux et armoires de stockage de produits chimiques ne s'ajoutent pas en fin de chantier : leur implantation conditionne les réseaux eau froide, les évacuations et les surfaces dédiées. Un lave-yeux positionné à distance non conforme d'un poste de travail expose l'employeur à une réserve bloquante à la réception et à une mise en cause en cas d'accident.
Ce qu'il faut valider :
- distances d'accès aux équipements de premiers secours selon le cadre réglementaire applicable
- séparation des stockages incompatibles
- signalisation réglementaire
- éclairage des voies de circulation et des sorties de secours
- ergonomie des postes de travail debout et assis
Livrables attendus : plans d'implantation des dispositifs de sécurité validés par le HSE, fiches de postes de travail, consignes de sécurité provisoires intégrées au PPSS, PV de mise en service des équipements de premiers secours.
Acteurs impliqués : HSE, utilisateurs, MOE, service maintenance, coordinateur SPS si le contexte l'impose.
La gestion des déchets, des DASRI et des effluents est-elle opérationnelle ?
Concevoir les circuits de déchets après la réalisation du gros œuvre oblige à percer des cloisons, à reprendre des réseaux de ventilation et à redimensionner des locaux dédiés. Les déchets d'activités de soins à risques infectieux en laboratoire de biologie médicale ou de recherche imposent des circuits séparés, des conditions de stockage spécifiques et des contrats avec des prestataires agréés.
Ce qu'il faut valider :
- typologie de l'ensemble des déchets produits par activité
- circuits de collecte internes
- fréquences d'évacuation
- dimensionnement des zones tampon de stockage
- ventilation des locaux déchets selon les catégories stockées
- interfaces avec les prestataires extérieurs
Livrables attendus : schéma de flux déchets par catégorie, plan des locaux déchets avec exigences techniques, procédures de tri et d'étiquetage, exigences de ventilation des zones de stockage, lettres d'intention ou contrats prestataires.
Acteurs impliqués : HSE, exploitant, service achats, prestataires déchets agréés, MOE pour les aspects techniques des locaux.

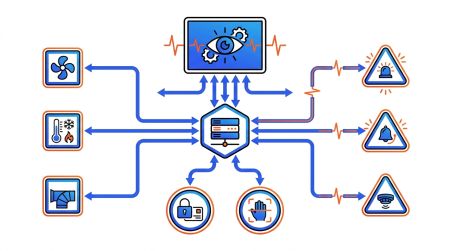

Les systèmes IT, GTC/GTB et la supervision sont-ils intégrés au projet ?
La GTC/GTB n'est pas un lot secondaire à intégrer en fin de chantier. Les capteurs de pression différentielle, les sondes de température, les alarmes de défaut CVC et les systèmes de contrôle d'accès aux zones confinées doivent être positionnés dès la conception, avec leur câblage et leurs points de raccordement au réseau de supervision.
Ce qu'il faut valider :
- liste exhaustive des points de mesure et d'alarme par local
- niveaux de criticité des alarmes et responsabilités d'acquittement
- architecture réseau et protocoles de communication
- exigences de cybersécurité
- archivage des données pour les audits qualité ou réglementaires
Livrables attendus : liste des points GTC annotée par criticité, synoptiques de supervision par zone, matrices d'alarmes avec seuils et destinataires, plans des réseaux de communication, procédures d'exploitation et de maintenance préventive.
Acteurs impliqués : DSI/IT, exploitant et service maintenance, MOE, intégrateur GTB/GTC, utilisateurs pour la validation des seuils d'alarme.
Le commissioning, la qualification et le dossier de fin de travaux sont-ils prêts ?
Aborder la qualification IQ/OQ/PQ ou le commissioning après la fin des travaux, sans protocoles préapprouvés, retarde systématiquement la mise en service et expose à des réserves non levables dans les délais contractuels. Dans les environnements pharmaceutiques ou sous accréditation, l'absence de plan de qualification signé avant démarrage constitue une non-conformité rédhibitoire.
Ce qu'il faut valider :
- périmètre des essais de commissioning par lot
- critères d'acceptation mesurables pour chaque système
- séquence de réalisation des essais en FAT et SAT si pertinent
- identification des systèmes soumis à IQ/OQ/PQ selon le cadre réglementaire applicable
- format et responsabilité de constitution du dossier des ouvrages exécutés.
Livrables attendus : plan de commissioning signé, protocoles d'essais préapprouvés par lot, tableaux de critères d'acceptation, plan de qualification si requis, liste des documents constitutifs du DOE, as-built à jour à la date de réception.
Acteurs impliqués : MOA, MOE, entreprises de lots critiques, responsable qualité pour les activités réglementées, exploitant, bureau de contrôle.
Avant de signer l'ordre de service, chaque point de contrôle doit être formellement clôturé. Le tableau ci-dessous synthétise les 12 validations, le livrable attendu et l'acteur responsable de la signature.
| Point de contrôle | Livrable attendu | Acteur responsable |
|---|---|---|
| 1. Besoins, flux et zonage | Programme fonctionnel et plans de zonage signés | MOA et exploitant |
| 2. Cadre réglementaire | Matrice de conformité et avis préalables | MOA, MOE, HSE |
| 3. Analyse de risques HSE et ATEX | Analyse de risques et classement ATEX si applicable | HSE, MOE |
| 4. HVAC et pressions différentielles | Notes de calcul et synoptique aéraulique | MOE CVC, exploitant |
| 5. Sorbonnes et rejets | Plans d'implantation et schémas réseau | MOE CVC, HSE |
| 6. Fluides, gaz spéciaux et effluents | P&ID et notes de dimensionnement | MOE fluides, exploitant |
| 7. Électricité, UPS et continuité | Schémas unifilaires et bilan de puissance | MOE électricité, exploitant |
| 8. Matériaux et finitions | CCTP finitions et fiches techniques validées | MOE architecture, HSE |
| 9. Sécurité, ergonomie et stockages | Plans implantation sécurité et PV mise en service | HSE, MOE |
| 10. Déchets, DASRI et effluents | Schéma flux déchets et procédures de tri | HSE, exploitant |
| 11. IT, GTC et supervision | Liste points GTC et matrices d'alarmes | DSI, intégrateur GTB |
| 12. Commissioning et qualification | Plan de commissioning et protocoles signés | MOA, qualité, MOE |
FAQ
Quels documents valider avant de démarrer un chantier de laboratoire ?
Les documents à valider avant ordre de service comprennent le programme fonctionnel signé par la MOA, la matrice de conformité réglementaire, les notes de calcul HVAC, les P&ID fluides, les schémas unifilaires électriques, le CCTP finitions avec fiches techniques, les plans d'implantation des dispositifs de sécurité, le schéma de flux déchets, la liste des points GTC et le plan de commissioning. Chaque livrable doit être signé par le responsable désigné dans le RACI projet avant que l'ordre de service puisse être émis sans réserve.
Comment dimensionner la ventilation et les pressions différentielles d'un laboratoire ?
Le dimensionnement repose sur une note de calcul aéraulique qui intègre les débits requis par local selon les activités pratiquées, le nombre et le type de sorbonnes raccordées, les cascades de pression entre zones adjacentes et les scénarios de mode dégradé. Les critères d'acceptation mesurables, en termes de débit et de pression différentielle, doivent être arrêtés avant la commande des centrales de traitement d'air et inscrits dans les protocoles d'essais de réception.
Quand faut-il considérer le classement ATEX dans un laboratoire ?
Le classement ATEX s'examine dès que des substances inflammables ou explosibles sont manipulées ou stockées dans le laboratoire, quelle que soit la quantité. La décision repose sur une analyse de risques formelle identifiant les scénarios de fuite, les concentrations d'atmosphères dangereuses pouvant se former et les sources d'inflammation présentes. Si des zones ATEX sont identifiées, l'ensemble des équipements électriques et mécaniques de ces zones doivent être certifiés selon le classement retenu, ce qui impacte directement la conception et les achats.
Comment gérer la co-activité et le maintien d'activité pendant un chantier de laboratoire ?
La gestion de la co-activité exige un plan de phasage détaillé, validé par l'exploitant, qui identifie les plages d'arrêt partiel ou total de l'activité, les zones de travaux séparées de l'exploitation par des cloisonnements étanches aux poussières et aux contaminants, et les risques d'interférence entre les entreprises et le personnel du laboratoire. Ce plan alimente le plan de prévention et le plan particulier de sécurité et de protection de la santé lorsqu'un coordinateur SPS est désigné.
Quels livrables pour le commissioning et la qualification IQ/OQ/PQ d'un laboratoire ?
Le commissioning produit un plan de commissioning préapprouvé, des protocoles d'essais par lot avec critères d'acceptation mesurables, des procès-verbaux d'essais signés et un rapport de synthèse. La qualification IQ/OQ/PQ, applicable dans les environnements pharmaceutiques ou sous accréditation, ajoute un protocole IQ documentant la conformité de l'installation à la conception, un protocole OQ vérifiant les performances dans les conditions d'exploitation nominales et dégradées, et un protocole PQ validant la performance du système dans les conditions réelles de production. L'ensemble constitue le dossier de qualification opposable en audit.
