Top 5 des éditeurs de logiciels de calcul et dimensionnement électriques

Les bureaux d’études électriques, ingénieurs et installateurs utilisent des logiciels d'étude et de calcul électriques pour concevoir et vérifier les installations basse tension (BT) et haute tension (HT). Ces outils permettent d’automatiser des calculs techniques comme les courants de court-circuit, les chutes de tension ou la coordination des protections, tout en produisant des livrables tels que les notes de calcul et schémas unifilaires exigés dans les projets. Avec la complexification des réseaux électriques et l’intégration du BIM et des architectures multi-sources, ces solutions sont devenues indispensables dans les bureaux d’études : plus de 70 % des études électriques professionnelles reposent aujourd’hui sur des logiciels spécialisés. Plusieurs éditeurs dominent ce marché et proposent des plateformes capables de couvrir différentes normes internationales comme IEC, NF C 15-100 ou VDE. Voici 5 éditeurs de logiciels de calcul et dimensionnement électrique utilisés dans les projets d’ingénierie et d’installation électrique.

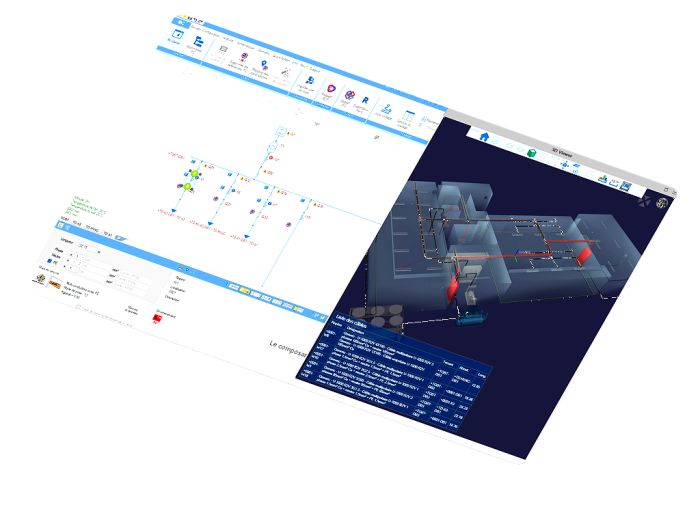

L’entreprise développe la solution elec calc™, un logiciel permettant de concevoir, analyser et vérifier des réseaux électriques basse tension (BT) et haute tension (HT) au sein d’un même projet. Le logiciel repose sur un moteur de calcul en temps réel qui met à jour automatiquement les résultats à chaque modification du schéma électrique.

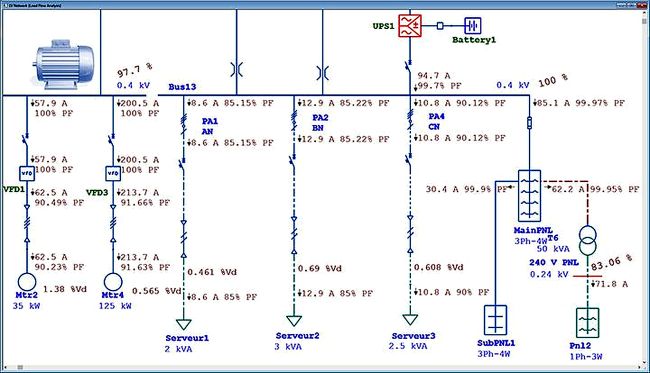

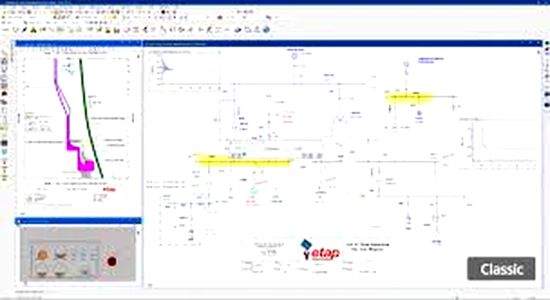

Contrairement aux outils centrés sur le dimensionnement des installations basse tension, ETAP est conçu pour réaliser des études système complètes sur des réseaux industriels et des infrastructures critiques. Le logiciel repose sur un schéma unifilaire intelligent dans lequel chaque équipement du réseau (câbles, transformateurs, disjoncteurs, moteurs ou condensateurs) est associé à une base de données technique, permettant d’enchaîner différentes analyses dans un même environnement sans ressaisie des informations. La plateforme permet notamment de réaliser des calculs de flux de charge (load flow), des analyses de courts-circuits équilibrés et déséquilibrés selon les référentiels ANSI et IEC, ainsi que des études de coordination des protections à l’aide de courbes temps/courant. ETAP est utilisé pour l’étude de réseaux BT et MT multi-sources dans des environnements industriels tels que sites pétrochimiques, data centers, hôpitaux ou industries de process, et propose également des modules pour l’analyse des réseaux AC et DC, incluant les études d’arc flash selon IEEE 1584.

Le logiciel Caneco BT permet de réaliser les calculs électriques, le dimensionnement des câbles et des protections ainsi que la génération automatique des schémas unifilaires et des livrables techniques dans un même environnement. Il s’appuie sur une base de données multi-fabricants couvrant protections, câbles et enveloppes, et vérifie la conformité des installations selon plusieurs référentiels techniques, dont NF C 15-100, IEC 60364, RGIE et VDE. La suite est proposée sous forme d’abonnements, notamment Caneco Grow pour les projets basse tension et Caneco Scale+ pour les études BT et HT. Ces solutions permettent également l’analyse de la coordination des protections, les calculs de courts-circuits et la production automatisée de documents techniques tels que notes de calcul, nomenclatures matériels et dossiers de consultation.

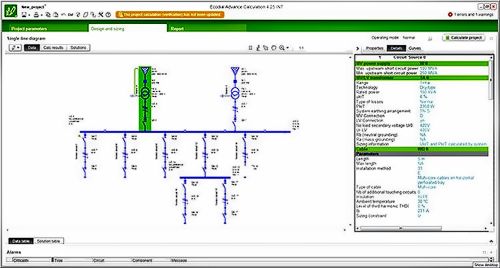

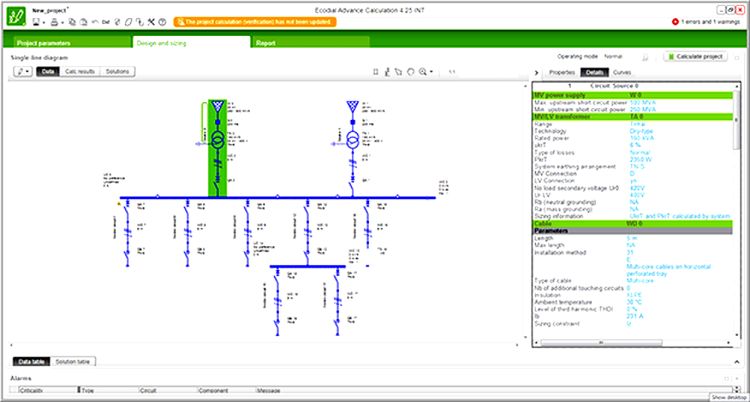

Issu de l’outil Ecodial (toujours disponible sous la version My Ecodial L), il permet de modéliser le schéma unifilaire d’une installation et d’effectuer les principaux calculs nécessaires au dimensionnement d’un réseau BT. Le logiciel prend en charge le calcul des courants de court-circuit, la vérification des chutes de tension, le dimensionnement des câbles et des protections, ainsi que la prise en compte des conducteurs neutres, de protection et des courants harmoniques. Il permet également d’intégrer différents équipements du réseau électrique, tels que transformateurs MT/BT, tableaux de distribution, jeux de barres, générateurs ou onduleurs. Les calculs sont réalisés selon la norme NF C 15-100 et les référentiels associés. À partir du modèle d’installation, l’outil génère automatiquement les livrables techniques utilisés dans les études électriques, dont la note de calcul et le schéma unifilaire du réseau.

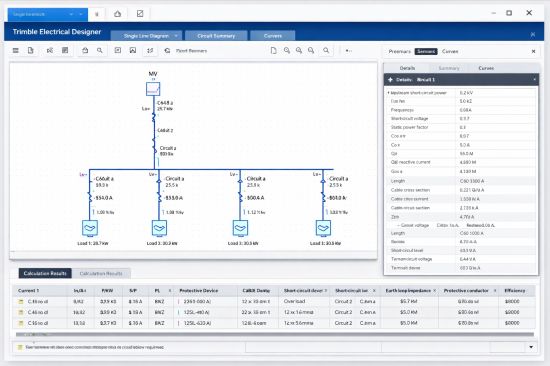

La solution s’appuie sur plusieurs modules complémentaires, notamment, ProDesign, SingleCable, Protect et PowerNet, permettant de réaliser le dimensionnement des câbles et protections, l’analyse des chutes de tension, la vérification des contraintes thermiques et les études de coordination des protections. Utilisée par les ingénieurs électriciens et les bureaux d’études travaillant sur des projets internationaux, la suite prend en charge plusieurs référentiels techniques tels que BS 7671, IEC 60364, NEN 1010 ou VDE, ainsi que des normes régionales appliquées au Moyen-Orient. Les calculs sont validés par le programme CIBSE Software Verification Assessment, et la base de composants techniques (câbles, protections, jeux de barres) s’appuie sur les données fabricants intégrées dans la base Luckins. Selon les versions, la suite permet également d’effectuer des analyses de court-circuit réseau, des études d’arc flash selon IEEE 1584 et de générer les livrables techniques utilisés dans les études électriques, dont rapports de calcul, schémas unifilaires et documents exportables vers des formats CAD ou tableurs.
