Temps de lecture estimé : 10min
đź’ˇ L'essentiel Ă retenir :
- Un logiciel de calcul électrique dédié aux bureaux d'études couvre obligatoirement : bilan de puissance, dimensionnement des câbles, calcul des courants de court-circuit (Ik min/max selon NF EN 60909-0), vérification des chutes de tension, sélectivité, contraintes thermiques et génération des livrables PDF.
- Réduire la note de calcul électrique au seul choix de section de câble est une erreur grave : sans court-circuit minimum, sans sélectivité et sans régime de neutre (SLT), la note ne peut pas servir de preuve de conformité lors d'un audit ou d'un DOE.
- Les logiciels orientés bureaux d'études BT/HT (Caneco BT, elec calc, XL Pro, Lise PRO/Lise 630) produisent des rapports structurés, des schémas unifilaires et des carnets de réglage exploitables ; les apps de calcul mobile se limitent à un pré-dimensionnement terrain.
- En France, pour les bâtiments recevant des travailleurs, le dossier technique prévu par l'article R4215-2 du Code du travail et l'arrêté du 20 avril 2012 impose des notes de calcul justifiant canalisations et protections, des schémas unifilaires et des attestations de conformité.
- Les projets intégrant des sources multiples (groupe secours, onduleurs, PV, IRVE) nécessitent un logiciel gérant les scénarios de fonctionnement et recalculant automatiquement les protections selon le mode actif.
- Avant de retenir un logiciel, vérifier sa couverture normative (NF C 15-100, IEC 60364), ses modules IRVE/PV disponibles, la richesse de sa base fabricants et la qualité de ses exports PDF pour intégration au DOE.
La production d’une note de calcul électrique fait partie des étapes essentielles pour les bureaux d’études, les ingénieries et les entreprises d’installation. Elle permet de justifier le dimensionnement des câbles, des protections, des tableaux et des sources d’alimentation avant l’exécution des travaux. Un logiciel de calcul électrique automatise les bilans de puissance, les calculs de court-circuit, les chutes de tension et la vérification de la sélectivité. Il génère ensuite un rapport structuré destiné au maître d’ouvrage, au bureau de contrôle ou à l’équipe chargée du chantier. Le choix du logiciel dépend du type de réseau étudié, des niveaux de tension, des livrables attendus et du nombre d’utilisateurs. Pour un installateur, un logiciel pour les électriciens doit également faciliter la préparation des études, la modification des projets et la mise à jour des notes de calcul lorsque l’installation évolue.
Devis pour logiciel de calcul Ă©lectrique
| Catégorie | Fonction principale | Quand l'utiliser | Limite principale |
|---|---|---|---|
| Logiciels BT/HT bureaux d'études | Calcul réseau complet, notes de calcul, sélectivité, livrables DOE | Tertiaire, industriel, infrastructure, tout projet nécessitant une note exploitable | Prise en main plus longue, coût de licence plus élevé |
| Configurateurs tableaux / armoires | Conception d'armoires, nomenclatures, chiffrage, sélection produits | Conception et documentation d'armoires avec livrables équipementier | Pas conçu pour l'étude réseau globale ni la note de calcul complète |
| Outils de schématique / CAO électrique | Schémas multifilaires, repérage, nomenclatures, dossiers d'exécution | Documentation d'exécution, plans de câblage, borniers, repérage | Pas de moteur de calcul électrique intégré : nécessite un outil dédié en parallèle |
| Apps et calculateurs mobiles | Calcul rapide de section, chute de tension, calibre de protection | Vérification terrain, pré-dimensionnement d'un circuit simple | Ne produisent pas de note de calcul complète, pas de gestion de sélectivité ni de livrables DOE |
| Catégorie : Logiciels BT/HT bureaux d'études | |
|---|---|
| Fonction principale | Calcul réseau complet, notes de calcul, sélectivité, livrables DOE |
| Quand l'utiliser | Tertiaire, industriel, infrastructure, tout projet nécessitant une note exploitable |
| Limite principale | Prise en main plus longue, coût de licence plus élevé |
| Catégorie : Configurateurs tableaux / armoires | |
|---|---|
| Fonction principale | Conception d'armoires, nomenclatures, chiffrage, sélection produits |
| Quand l'utiliser | Conception et documentation d'armoires avec livrables Ă©quipementier |
| Limite principale | Pas conçu pour l'étude réseau globale ni la note de calcul complète |
| Catégorie : Outils de schématique / CAO électrique | |
|---|---|
| Fonction principale | Schémas multifilaires, repérage, nomenclatures, dossiers d'exécution |
| Quand l'utiliser | Documentation d'exécution, plans de câblage, borniers, repérage |
| Limite principale | Pas de moteur de calcul électrique intégré : nécessite un outil dédié en parallèle |
| Catégorie : Apps et calculateurs mobiles | |
|---|---|
| Fonction principale | Calcul rapide de section, chute de tension, calibre de protection |
| Quand l'utiliser | Vérification terrain, pré-dimensionnement d'un circuit simple |
| Limite principale | Ne produisent pas de note de calcul complète, pas de gestion de sélectivité ni de livrables DOE |
Qu'attendre d'une note de calcul électrique complète ?
Une note de calcul réduite à la section d'un câble et au calibre d'un disjoncteur ne constitue pas un document exploitable. Elle doit démontrer que l'ensemble de l'installation est cohérent, sûr et conforme, depuis les données d'entrée jusqu'aux réglages finaux. C'est ce niveau de complétude que recherchent les bureaux de contrôle, les donneurs d'ordre et les services d'inspection.
Données d'entrée et hypothèses traçables
La fiabilité d'une note repose d'abord sur la qualité de ses données d'entrée. Ces hypothèses doivent être explicitement documentées et versionnées, car toute modification en phase d'exécution doit déclencher une mise à jour de la note. Les éléments à renseigner systématiquement sont les suivants :
- Puissances installées, facteurs d'utilisation et de simultanéité par tableau.
- RĂ©gime de neutre (SLT) : TT, TN-S, TN-C ou IT, avec justification du choix.
- Modes de pose, températures ambiantes, altitude, regroupement de circuits.
- Longueurs de câbles mesurées ou estimées avec marge identifiée.
- Scénarios de fonctionnement (mode normal, mode secours, source PV active, etc.).
- Présence de charges non-linéaires (variateurs de vitesse, onduleurs) susceptibles d'induire des harmoniques.
- Extensions prévues à documenter comme hypothèse de réserve de capacité.

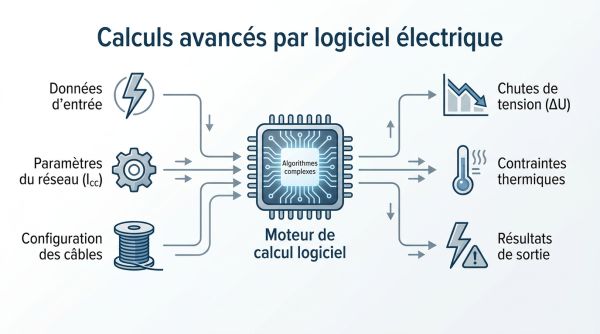

Calculs obligatoires et vérifications de sécurité
Un logiciel de calcul électrique adapté doit automatiser les vérifications suivantes et les inclure dans le rapport final :
- Bilan de puissance global et par tableau, avec distinction puissance installée / puissance appelée.
- Calcul des courants de court-circuit maximal (Icc max) pour vérifier les pouvoirs de coupure des protections.
- Calcul des courants de court-circuit minimal (Ik min) pour garantir le déclenchement en bout de ligne, conformément à la méthode de la norme NF EN 60909-0.
- Vérification des chutes de tension en régime permanent et en régime transitoire (démarrage moteur).
- Contrôle des contraintes thermiques supportées par chaque conducteur (I²t).
- Sélectivité et coordination des protections : temporelle, différentielle, filiation selon les cas.
- Réglages documentés des protections, regroupés dans un carnet de réglage exploitable en exploitation.
- VĂ©rification de la protection contre les contacts indirects selon le SLT retenu.
- Liste des non-conformités avec justification lorsqu'une dérogation est admise.
Livrables attendus pour le DOE et le contrĂ´le
Le logiciel retenu doit permettre de produire, sans ressaisie manuelle, l'ensemble des pièces constitutives du dossier d'étude :
- Note de calcul par circuit ou par tableau, exportable en PDF.
- Schéma unifilaire général (et synoptique si architecture multi-sources).
- Bilan de puissance structuré.
- Carnet de réglage des disjoncteurs et DDR.
- Liste des messages d'anomalie ou de non-conformité.
- Nomenclatures et références matériels (pour lien avec les approvisionnements).
Vous ĂŞtes fournisseur de logiciel de calcul Ă©lectrique ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. ZĂ©ro prospection Ă froid.
Recevoir des leads
Quel cadre documentaire viser en France ?
Pour les bâtiments recevant des travailleurs, le Code du travail prévoit, à l'article R4215-2, que le maître d'ouvrage transmet à l'employeur un dossier technique décrivant les caractéristiques des installations électriques réalisées. Le contenu de ce dossier est précisé par l'arrêté du 20 avril 2012. Ces textes sont mentionnés ici à titre d'information documentaire et ne constituent pas un conseil juridique : chaque projet doit faire l'objet d'une analyse spécifique par les parties concernées.Les pièces typiquement attendues dans ce dossier technique comprennent :
- Cahiers de prescriptions techniques.
- Notes de calcul justifiant le dimensionnement des canalisations et le choix et le réglage des protections.
- Schémas unifilaires (et synoptiques si nécessaire).
- Plans d'exécution (localisation des sources, tableaux et cheminements principaux).
- Plans des canalisations enterrées.
- Plans des prises de terre et conducteurs principaux de protection.
- Attestations de conformité.
- Déclarations CE et notices pour matériels en zones à risque d'explosion, le cas échéant.
Quels critères comparer entre logiciels de calcul électrique ?
Le choix d'un outil ne se fait pas sur le nom du logiciel, mais sur l'adéquation entre ses fonctions et les exigences du projet. Les critères suivants structurent la décision.
Couverture normative et mises Ă jour
Un logiciel de calcul électrique doit couvrir les référentiels applicables au projet : NF C 15-100 pour les installations BT en France, IEC 60364 pour les projets européens, RGIE pour la Belgique. La mise à jour régulière des algorithmes est non négociable : une évolution normative non intégrée produit des résultats non conformes sans alerte visible. La marque collective ELIE BT (Gimélec) signale les logiciels dont le moteur de calcul satisfait des exigences liées à NF C 15-100, NF EN 60909-0 et au guide AFNOR C15-500 : c'est un repère de référence, non une garantie absolue sur tous les modules.
Gestion des courts-circuits et de la sélectivité
C'est le point de discrimination le plus fort entre un outil de pré-dimensionnement et un logiciel de bureau d'études. À vérifier impérativement :
- Calcul d'Icc max et Icc min en chaque point du réseau.
- Comparaison automatique aux pouvoirs de coupure des appareils sélectionnés.
- Vérification des contraintes thermiques (I²t) des conducteurs.
- Analyse de sélectivité temporelle et différentielle.
- Gestion de la filiation entre protections (selon les constructeurs).
- Génération automatique du carnet de réglage.

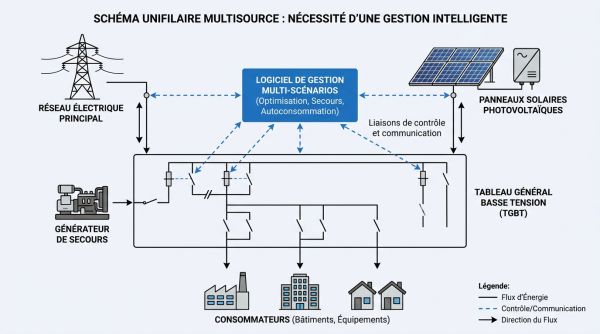

Scénarios multisources et continuité de service
Un réseau avec groupe électrogène, onduleur, injection PV ou double alimentation présente plusieurs états de fonctionnement qui modifient les niveaux d'Icc et les protections dimensionnantes. Un logiciel qui ne gère qu'un seul scénario produit une note incomplète. La méthode à appliquer consiste à lister chaque source (réseau EDF, groupe, onduleur, PV), définir les modes actifs (normal, secours, îloté), identifier les charges prioritaires et vérifier que le logiciel recalcule protections et chutes de tension pour chaque configuration. C'est un critère différenciant pour les projets de data centers, d'hôpitaux, de sites industriels ou d'installations avec autoconsommation PV.
Bases fabricants, neutralité et multi-marques
Une base fabricants étendue (100 catalogues et plus, plusieurs dizaines de milliers de références) permet de sélectionner les équipements réels avec leurs courbes de déclenchement et de vérifier la sélectivité sans saisie manuelle. Cela évite de travailler avec des appareils génériques qui faussent la coordination. Pour un appel d'offres, l'accès à plusieurs marques concurrentes permet de produire un dossier neutre. Le risque inverse : une base monoconstructeur oriente les choix vers un seul catalogue et limite la comparaison.
Interopérabilité CAO, schématique et BIM
La double saisie entre l'outil de calcul et l'outil de schématique est une source d'incohérence. Les passerelles à vérifier sont les suivantes :
- Export/import CSV et XML pour échanges de données avec d'autres outils.
- Export schémas en PDF et DWG pour intégration dans les dossiers.
- Plugin Revit ou interface BIM pour les projets avec maquette numérique.
- Lien vers outils de CAO armoires (passerelles Ă©diteur ou format standard).
- Export nomenclatures en Excel pour approvisionnement ou chiffrage.

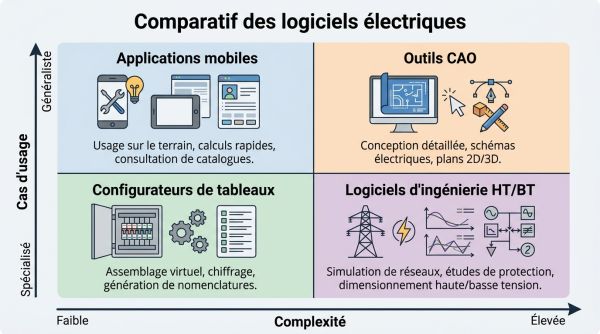

Logiciels BT/HT pour bureaux d'Ă©tudes
Ces outils modélisent l'architecture complète du réseau, de la source jusqu'aux circuits terminaux. Ils calculent l'ensemble des vérifications normatives et génèrent les livrables structurés attendus dans un DOE. Ils s'adressent aux projets tertiaires complexes (IGH, ERP), aux sites industriels avec démarreurs et variateurs, aux infrastructures avec sources multiples et aux projets incluant des modules IRVE ou PV. Les livrables typiques sont la note de calcul par circuit, les schémas unifilaires, le carnet de réglage et les bilans de puissance en PDF.
Configurateurs tableaux et outils orientés armoires
Ces outils servent à configurer une armoire électrique : composition, encombrement, nomenclature, chiffrage. Ils permettent de sélectionner des matériels dans un catalogue constructeur et d'en produire la documentation technique. Ils ne remplacent pas une étude réseau : l'Icc au jeu de barres doit être fourni en entrée par le bureau d'études, et la sélectivité de l'ensemble du réseau reste à traiter dans un outil dédié.
Outils de schématique et CAO électrique
Ces logiciels produisent les schémas multifilaires, les listes de câbles, les borniers et les repérages nécessaires à l'exécution et à la maintenance. Ils complètent un logiciel de calcul mais ne le remplacent pas. Dans un workflow structuré, le logiciel de calcul produit les sections et calibres, et l'outil de schématique intègre ces données pour générer les plans d'exécution. Certains éditeurs proposent des passerelles natives entre les deux familles pour éviter la double saisie.
Apps et calculateurs mobiles de terrain
Les applications mobiles de calcul électrique permettent à un installateur de vérifier rapidement la section d'un câble, la chute de tension sur un circuit ou le calibre d'un disjoncteur sur site. Ce sont des aides au diagnostic, pas des outils de production documentaire. Une note de calcul produite avec une app mobile ne peut pas constituer la pièce justificative d'un DOE : elle ne couvre pas le court-circuit minimum, la sélectivité, ni les contraintes thermiques.
Quels logiciels produisent une note de calcul complète ?
Les exemples présentés ci-dessous sont non exhaustifs et factuels. Les capacités mentionnées correspondent aux fonctions typiques de chaque solution selon les versions et modules disponibles. Il convient de vérifier les spécifications auprès de l'éditeur pour chaque projet.
elec calc : couverture BT/HT et gestion multisources
elec calc (Trace Software) propose une saisie graphique du schéma avec calcul en temps réel, une couverture BT et HT, et une gestion native des scénarios multisources incluant groupes électrogènes, onduleurs, BESS et PV. La sélectivité s'analyse par tables constructeur et par simulation de courbes multi-fabricants. Des modules IRVE et une gamme solaire (archelios) complètent l'offre. Les exports couvrent PDF, DWG et XLS. Point d'attention : les modules disponibles varient selon l'édition souscrite.
Caneco BT : calculs BT et suite modulaire
Caneco BT (ALPI/ETAP) couvre la conception automatisée des installations BT : dimensionnement des câbles et protections, calcul des courants de court-circuit, vérification des chutes de tension et génération des schémas unifilaires. La suite intègre des modules complémentaires : Caneco HT pour les installations moyenne tension privées, Caneco BIM pour les échanges avec la maquette numérique Revit, et des modules PV. Point d'attention : la prise en main est décrite comme exigeante par les utilisateurs ; prévoir un accompagnement à la formation.
XL Pro : orientation installateur et données matériel
XL Pro (Legrand) cible les installateurs et les petits bureaux d'études avec une interface axée sur la productivité terrain. Il couvre les vérifications BT, le dimensionnement des câbles et protections, et génère des notes de calcul et des schémas. La base de données matériel est liée à l'écosystème de l'éditeur. Point d'attention : la couverture multi-fabricants et la gestion de scénarios complexes sont à valider selon la version utilisée.
Lise PRO / Lise 630 : BT et passerelles BIM
Lise PRO et Lise 630 (BBS Slama) sont référencés par la marque ELIE BT (Gimélec). Ils couvrent le BT et le courant continu avec calcul instantané lors de la saisie, sélectivité et filiation automatisées, intégration native du calcul IRVE (UTE C15-722) et un module photovoltaïque (guide C15-712-1). La base fabricants dépasse 40 000 références et 150 constructeurs. Les exports PDF incluent note de calcul par circuit, bilan de puissance, carnet de réglage et liste d'anomalies. Un module dessin optionnel permet d'enrichir les synoptiques avec import de blocs AutoCAD. Point d'attention : la gestion de scénarios multisources avancés est à vérifier selon la version.
Quelles erreurs de paramétrage éviter en calcul électrique ?
Un logiciel bien choisi mal paramétré produit des résultats erronés sans déclencher d'alerte. Les erreurs suivantes sont les plus fréquentes en pratique :
- SLT non défini ou défini par défaut : le logiciel calcule une protection contre les contacts indirects inadaptée à l'installation réelle. Remède : saisir le régime de neutre dès l'ouverture du projet.

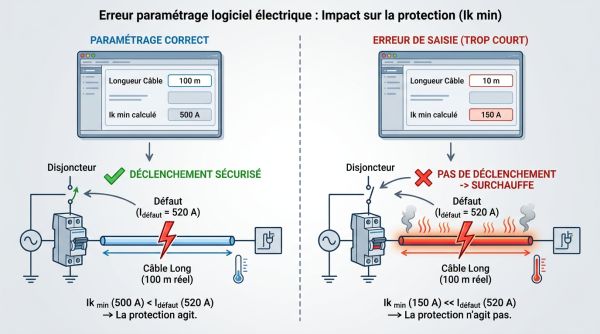

- Longueurs de câbles sous-estimées : une longueur erronée fausse l'Ik min et peut valider à tort une protection qui ne déclenchera pas en bout de ligne. Remède : mesurer ou estimer avec une marge documentée.
- Conditions d'installation ignorées : mode de pose, température ambiante et regroupement de circuits appliquent des coefficients de correction qui réduisent le courant admissible. Remède : renseigner systématiquement ces paramètres dans chaque circuit.
- Hypothèses de simultanéité non tracées : un facteur de foisonnement non documenté empêche toute vérification ultérieure. Remède : justifier chaque coefficient dans la note.
- Scénarios de fonctionnement incomplets : un réseau avec groupe secours nécessite une note pour chaque mode actif. Remède : créer autant de scénarios que de configurations d'alimentation possibles.
- Base fabricants non mise à jour : des courbes de déclenchement obsolètes faussent l'analyse de sélectivité. Remède : vérifier la version du catalogue dans le logiciel avant chaque projet.
- Non-conformités ignorées dans le rapport final : certains logiciels signalent des anomalies sans bloquer le calcul. Remède : traiter chaque message avant de valider la note.
- Version du logiciel non tracée dans le document : un rapport sans mention de la version de l'outil et de la base normative utilisée ne peut pas être audité. Remède : inclure ces métadonnées dans l'en-tête du rapport.
