Suremballeuse, convoyeurs, encaisseuse : éviter les goulots

Où se crée un goulot sur une ligne de conditionnement ?
Comment identifier la machine qui ralentit le conditionnement ?
Quelles sont les causes de blocage en suremballage ?
Comment fluidifier une ligne d’emballage ?
Comment dimensionner un convoyeur d’accumulation ?
Comment synchroniser les équipements de conditionnement ?
Comment améliorer la cadence d’une ligne de conditionnement ?
FAQ : suremballeuse, convoyeurs et goulot d'étranglement

💡 À retenir :

Le goulot d'étranglement en fin de ligne naît presque toujours à l'interface entre la suremballeuse, les convoyeurs et l'encaisseuse, là où les cadences nominales divergent de la réalité terrain.
Comparer la cadence réelle mesurée aux compteurs automate avec la cadence nominale théorique permet de localiser la machine contrainte en moins de deux heures de collecte.
Un phénomène de starve (machine aval en attente) ou de block (machine amont bloquée par accumulation pleine) signale directement où intervenir en priorité.
Le dimensionnement de l'accumulation repose sur une règle simple : prévoir au minimum 2 à 3 minutes de tampon par point de transfert critique, calculé sur la cadence nominale de la machine la plus rapide.
Le pilotage en mode master/slave avec gestion dynamique des vitesses convoyeurs réduit les micro-arrêts de 20 à 40 % sur des lignes de 60 à 120 unités par minute.
Un Pareto des arrêts horodatés extrait des logs automate identifie les 20 %dans ce cas, r de causes responsables de 80 % des pertes de cadence, et oriente les actions correctives en moins d'une semaine.

Sur une ligne de conditionnement secondaire, une perte de cadence de 5 % sur l'encaisseuse peut faire chuter le TRS global de la ligne de 15 % si les buffers entre machines sont insuffisants. Les responsables production qui observent des accumulations chaotiques sur les convoyeurs, des reprises manuelles à répétition et des micro-arrêts non tracés font face au même problème : un goulot d'étranglement non localisé qui circule d'un maillon à l'autre.

Obtenez des devis pour une suremballeuse

Où se crée un goulot sur une ligne de conditionnement ?

Débit nominal vs réel, cadence machine vs cadence ligne

La cadence nominale est la vitesse théorique inscrite dans le cahier des charges de chaque machine. La cadence réelle, elle, intègre les micro-arrêts, les ralentissements pour cause de backpressure et les pertes liées aux changements de format. Sur une ligne de 80 unités par minute nominales, la cadence réelle descend fréquemment à 60 à 65 unités par minute dès que les transferts entre équipements ne sont pas synchronisés.

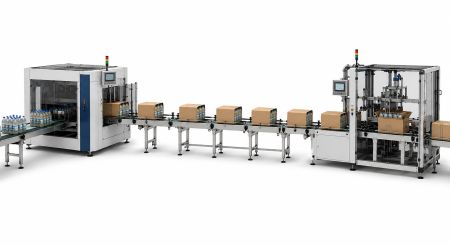

La cadence ligne correspond au débit effectif mesuré en sortie de la dernière machine, ici l'encaisseuse. Elle est toujours inférieure ou égale à la cadence de la machine la plus lente, quelle que soit la vitesse paramétrée sur les autres équipements. Augmenter la vitesse d'un convoyeur sans corriger la machine contrainte ne produit aucun gain net, et génère au contraire de la backpressure ou des chutes de produit.

Découvrez nos suremballeuses

Starve, block, buffers, MTBF et MTTR

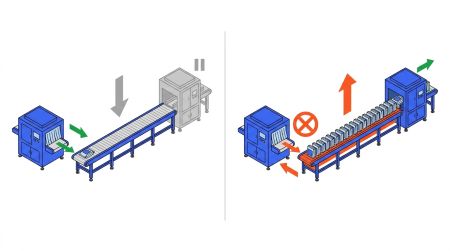

Deux phénomènes traduisent concrètement l'existence d'un goulot sur une ligne d'emballage secondaire :

Le starve survient quand une machine aval manque d'approvisionnement parce que la machine amont est arrêtée ou trop lente. L'encaisseuse attend les colis issus de la suremballeuse ou de la machine de manchonnage automatique horizontale ICE : le convoyeur tampon est vide.
Le block survient quand une machine amont doit s'arrêter parce que le buffer aval est saturé. La machine de suremballage carton accumule des colis que l'encaisseuse ne peut pas absorber assez vite.

Le MTBF (durée moyenne entre deux pannes) et le MTTR (durée moyenne de remise en route) quantifient la fiabilité de chaque équipement. Un MTBF inférieur à 45 minutes sur la suremballeuse avec un MTTR de 8 minutes génère des pertes d'accumulation trop fréquentes pour être absorbées par un buffer standard de 1 minute. Ces indicateurs se calculent directement depuis les logs automate.

Vous êtes fournisseur de suremballeuse ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Comment identifier la machine qui ralentit le conditionnement ?

Collecte des données automate, compteurs et Andon

La première étape consiste à extraire les données disponibles sans intervention physique sur la ligne :

Les compteurs pièces sur chaque machine sur une plage de 4 à 8 heures de production représentative.
Les logs automate horodatés : défauts, mises en veille, passages en mode dégradé.
Les signaux Andon ou tableaux de bord si la ligne en est équipée : ils fournissent la durée cumulée des arrêts par code cause.

L'objectif est de reconstruire une chronologie précise des événements sur chaque maillon, sans se fier aux déclarations opérateurs qui sous-estiment généralement les micro-arrêts inférieurs à 30 secondes.

Cartographie flux, diagramme spaghetti et VSM fin de ligne

La VSM (Value Stream Mapping) fin de ligne représente le flux physique des produits entre la suremballeuse, les convoyeurs d'accumulation et l'encaisseuse. Elle fait apparaître les zones de stockage tampon, les points de transfert et les zones de manipulation manuelle. Le diagramme spaghetti complète cette cartographie en traçant les déplacements réels des opérateurs sur une heure : un diagramme dense signale une zone de reprises manuelles fréquentes, souvent symptomatique d'un transfert mal réglé ou d'un buffer sous-dimensionné.

Pareto des arrêts, courbes de cadence et taux de remplissage des buffers

Le Pareto des arrêts classe les codes causes par durée cumulée. Dans la majorité des configurations de fin de ligne packaging, trois causes représentent plus de 60 % du temps perdu :

le bourrage au point de transfert convoyeur/encaisseuse,
le changement de film ou de format sur la suremballeuse,
l'alimentation en caisses vides sur l'encaisseuse.

La courbe de cadence tracée sur 30 minutes montre les oscillations de débit réel et révèle si la ligne est en régime stable ou en fonctionnement dégradé chronique. Le taux de remplissage du buffer doit osciller entre 30 et 70 % en production normale : en dessous de 20 %, la ligne est en starve chronique ; au-dessus de 85 %, elle est en block permanent.

Synchronisation des vitesses convoyeurs et points de transfert

Les points de transfert (passages d'un convoyeur à un autre, entrée d'une machine) concentrent la majorité des bourrages. La vitesse du convoyeur amont doit toujours être légèrement supérieure à celle du convoyeur aval pour créer un écartement entre produits et éviter la backpressure. Un écart de 5 à 10 % entre vitesse amont et vitesse aval constitue le réglage de base. Les capteurs de présence produit aux points de transfert permettent de détecter les micro-bourrages avant qu'ils ne provoquent un arrêt complet.

Quelles sont les causes de blocage en suremballage ?

Suremballeuse : formats, alimentation film et rejets

La suremballeuse concentre les pertes liées aux changements de série. Sur une ligne qui change de format deux à trois fois par poste, le temps de changement non réduit représente 8 à 15 % du temps productif disponible. Les causes les plus fréquentes :

Le réglage des guides d'alimentation non adapté au nouveau format génère des empilages ou des colis mal orientés.
Un film mal tendu ou une température de soudure hors plage provoque des rejets en série, chaque rejet alimentant un starve immédiat vers l'encaisseuse.
Le magasin d'alimentation vide crée un arrêt non planifié de 2 à 4 minutes, rarement tracé comme arrêt machine mais absorbé par le buffer convoyeur.

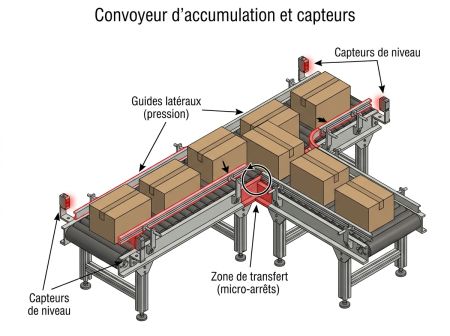

Convoyeurs : capteurs, friction, guides et backpressure

Les convoyeurs d'accumulation entre suremballeuse et encaisseuse subissent la backpressure quand l'encaisseuse ralentit. La pression mécanique exercée sur les produits peut endommager les colis souples et provoquer des bourrages aux courbes ou aux jonctions de tapis. Les points de surveillance prioritaires :

Les capteurs de niveau aux extrémités du buffer : un capteur mal réglé ou encrassé déclenche des arrêts amont intempestifs.
Les guides latéraux trop serrés sur les colis génèrent une résistance de friction qui ralentit le flux sans déclencher d'alarme.
Les zones de transfert inclinées ou avec changement de hauteur concentrent les chutes produit, surtout pour des formats légers ou instables.

Encaisseuse : alimentation caisses, formage, collage et bourrages

L'encaisseuse est généralement la machine d'emballage contrainte sur les lignes moyennes cadences (40 à 80 colis par minute). Ses causes de perte les plus courantes :

Un magasin de caisses vides mal alimenté provoque un arrêt toutes les 8 à 12 minutes sur des lignes sans alimentation automatisée.
Le formage de caisse avec un carton humide ou hors tolérance d'épaisseur génère des bourrages au poste de dépilage.
Le système de collage à chaud présente une dérive de viscosité en fonction de la température ambiante : un écart de 5 °C sur la colle chaude peut réduire la résistance de fermeture de 30 % et provoquer des réouvertures en sortie de ligne.

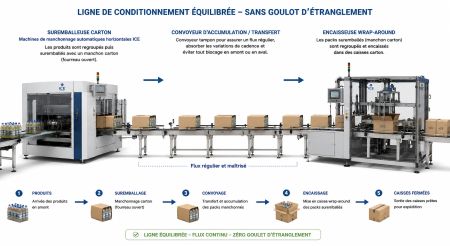

Comment fluidifier une ligne d’emballage ?

Réglages, maintenance préventive et pièces d'usure

Les gains les plus rapides proviennent des réglages de base non entretenus. La recalibration des capteurs de niveau sur les buffers et le remplacement des courroies de convoyeur usées (à remplacer dès que l'allongement dépasse 2 %) sont réalisables en moins d'une semaine sans investissement. Un plan de maintenance préventive sur les têtes de soudure de la suremballeuse, calé sur le MTBF observé et non sur un calendrier fixe, réduit les arrêts imprévisibles de 25 à 35 %.

Automatisation, contrôle-commande, anti-bouchon et SMED

Le pilotage automatique des vitesses convoyeurs en fonction du taux de remplissage du buffer supprime la majorité des interventions opérateur liées à la gestion de l'accumulation. La logique anti-bouchon consiste à ralentir progressivement le convoyeur amont dès que le taux de remplissage du buffer dépasse 70 %, puis à l'arrêter proprement si le seuil de 90 % est atteint, plutôt que d'attendre le bourrage physique. Sur la suremballeuse, l'application d'une démarche SMED (changement de série en moins de 10 minutes) passe par la standardisation des outils de réglage, le marquage des positions mécaniques et la formation des opérateurs sur des gammes visuelles.

Ajout de buffers, redesign mécanique et standardisation des formats

Lorsque le MTTR de l'encaisseuse dépasse 5 minutes en moyenne, un buffer d'accumulation supplémentaire entre la suremballeuse et l'encaisseuse, dimensionné pour absorber au minimum 3 à 5 minutes de production à cadence nominale, protège le TRS global de la ligne. La standardisation des formats (réduction du nombre de références passant sur la ligne) diminue mécaniquement la fréquence des changements de série et réduit le besoin de réglages différenciés sur les guides et les têtes de soudure.

Comment dimensionner un convoyeur d’accumulation ?

Calcul en unités par minute, marge et minutes de tampon

Le débit requis de la ligne se calcule à partir du volume journalier à produire, divisé par le temps de production disponible net (temps d'ouverture moins les arrêts planifiés) :

Débit requis = Volume journalier ÷ Temps net disponible (en minutes)

La marge de sécurité standard en fin de ligne packaging est de 10 à 15 % au-dessus du débit requis, pour absorber les micro-arrêts sans impacter le programme de production.

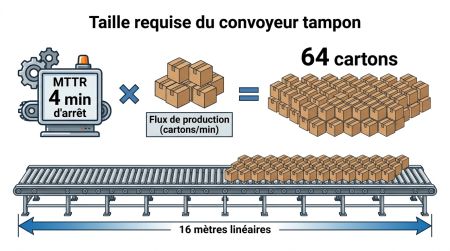

La capacité d'accumulation nécessaire entre deux machines se calcule ainsi :

Capacité buffer (unités) = Débit nominal (unités/min) × MTTR moyen observé (minutes) × 1,2

Le coefficient 1,2 intègre la variabilité des durées de redémarrage. Le résultat s'exprime en longueur de convoyeur en appliquant le pas d'espacement moyen entre produits.

Exemple chiffré simple

Une ligne produit 800 colis à l'heure, soit une cadence nominale de 13,3 colis par minute. Le MTTR observé sur l'encaisseuse est de 4 minutes. La capacité de buffer nécessaire est donc de 13,3 × 4 × 1,2 = 64 colis. Avec un espacement moyen de 25 cm entre colis sur le convoyeur, le buffer doit mesurer au minimum 16 mètres linéaires. Si le buffer existant ne mesure que 8 mètres, chaque arrêt de l'encaisseuse provoque inévitablement un block de la suremballeuse, et donc une double perte de cadence.

Comment synchroniser les équipements de conditionnement ?

Logique de niveaux, arrêt amont/aval, vitesses et rampes

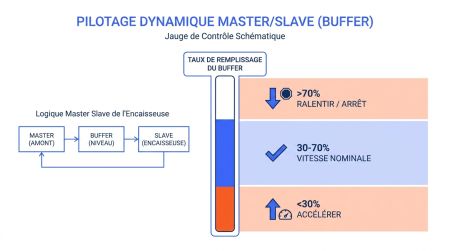

En mode master/slave, une machine est désignée maître (généralement l'encaisseuse, car elle fixe le rythme de conditionnement final) et les équipements amont, dont les convoyeurs et la suremballeuse, s'adaptent dynamiquement à sa cadence réelle. La logique de contrôle fonctionne sur trois niveaux de taux de remplissage du buffer :

Niveau bas (inférieur à 30 %) : les convoyeurs amont accélèrent progressivement jusqu'à 110 % de la vitesse nominale pour reconstituer le stock tampon.
Niveau nominal (30 à 70 %) : toutes les machines tournent à leur vitesse de consigne standard.
Niveau haut (supérieur à 70 %) : les convoyeurs amont ralentissent à 80 % de la vitesse nominale, puis s'arrêtent proprement si le seuil de 90 % est dépassé.

Les rampes d'accélération et de décélération doivent être paramétrées pour éviter les à-coups mécaniques (durée minimale recommandée : 3 à 5 secondes pour atteindre la vitesse cible). Un arrêt brutal de convoyeur chargé provoque systématiquement des chutes produit aux points de transfert.

Comment améliorer la cadence d’une ligne de conditionnement ?

Gains rapides en deux semaines sans investissement

Plusieurs actions à fort impact sont activables immédiatement :

Recalibrer les capteurs de niveau buffer et nettoyer les têtes de détection : gain moyen de 5 à 8 % sur le taux de disponibilité des convoyeurs.
Relever le réglage des vitesses convoyeurs pour appliquer un différentiel de 5 à 10 % entre amont et aval à chaque point de transfert.
Extraire et analyser le Pareto des 50 derniers arrêts depuis les logs automate pour identifier les deux ou trois causes prioritaires.
Former les opérateurs à la détection précoce des signes de dérive sur l'alimentation film et l'alimentation caisses vides.
Mettre en place un suivi visuel du taux de remplissage du buffer principal à chaque poste, avec un repère rouge à 80 %.

Erreurs fréquentes qui aggravent le goulot

Certaines actions bien intentionnées produisent l'effet inverse :

Augmenter la vitesse nominale de la suremballeuse sans résoudre le goulot sur l'encaisseuse aggrave le block et génère plus de backpressure sur les convoyeurs.
Ajouter un opérateur pour gérer manuellement l'accumulation masque le symptôme sans traiter la cause, et crée un risque de TMS.
Modifier les paramètres automate de vitesse convoyeur sans enregistrer les valeurs d'origine empêche tout retour arrière en cas de dérive.
Réaliser un changement de format sans gamme écrite allonge le MTTR de 30 à 50 % par rapport à un changement documenté.

FAQ : suremballeuse, convoyeurs et goulot d'étranglement

Comment identifier la machine contrainte sur une ligne de fin de ligne ?

La machine contrainte est celle dont le taux de disponibilité réel est le plus faible sur la période observée. En extrayant les compteurs pièces sur 4 heures de production, la machine qui présente l'écart le plus grand entre son compteur théorique (cadence nominale × temps) et son compteur réel est la machine contrainte. Sur la majorité des lignes de 40 à 100 unités par minute, c'est l'encaisseuse qui occupe cette position.

Combien de minutes de buffer prévoir entre la suremballeuse et l'encaisseuse ?

Le minimum opérationnel est de 2 à 3 minutes de tampon calculé sur la cadence nominale de la machine la plus rapide. Pour des lignes avec un MTTR supérieur à 5 minutes sur l'encaisseuse, un buffer de 5 minutes protège le TRS global de la ligne contre la majorité des arrêts courants.

Comment exploiter les logs automate pour réduire les arrêts ?

Les logs automate contiennent les codes défauts, leur durée et leur horodatage. En regroupant les codes défauts par famille (alimentation, transfert, format, collage) et en calculant leur durée cumulée sur une semaine, on obtient un Pareto fiable en moins de deux heures d'analyse. Ce Pareto oriente directement le plan d'actions correctives vers les deux ou trois causes dominantes.

Quelles sont les causes les plus fréquentes de backpressure sur les convoyeurs ?

La backpressure provient d'un déséquilibre de vitesse entre convoyeur amont rapide et machine aval lente ou arrêtée. Les causes les plus courantes sont : un buffer plein sans régulation de vitesse, un encombrement à l'entrée de l'encaisseuse et des guides latéraux trop serrés qui bloquent l'écoulement naturel du flux de produits.

Quand passer en pilotage master/slave sur une ligne de conditionnement secondaire ?

Le pilotage master/slave devient pertinent dès que la ligne compte au moins deux machines avec des cadences nominales différentes et un buffer intermédiaire inférieur à 5 minutes. Sur les lignes nouvelles, ce mode doit être intégré dès la conception. Sur les lignes existantes, la mise en place nécessite une révision du programme automate et la pose de capteurs de niveau si ils sont absents.

Quels KPIs surveiller en priorité au quotidien sur une fin de ligne ?

Le TRS fin de ligne, le taux de micro-arrêts et le MTTR de l'encaisseuse sont les trois indicateurs à afficher en salle de production. Un TRS inférieur à 70 % sur deux postes consécutifs déclenche une analyse de cause immédiate. Un MTTR supérieur à 8 minutes sur l'encaisseuse signale un problème mécanique récurrent à traiter en maintenance corrective planifiée.Un audit de ligne structuré, réalisé sur la base des données automate existantes et d'une observation terrain de 4 à 8 heures, suffit dans la plupart des cas à localiser le goulot et à prioriser les actions correctives avant tout investissement en équipement supplémentaire.
