💡 L'essentiel à retenir :
- L'automatisation du suremballage carton par mise sous fourreau de pots et de multipacks couvre trois niveaux de cadence : semi-automatique entre 10 et 30 pots/min, automatique entre 60 et 150 pots/min, et haute cadence entre 200 et 400 pots/min selon la configuration.
- Le principe d'enveloppage autour du produit convient aux pots de grand diamètre ou aux multipacks instables, tandis que l'insertion du produit dans le fourreau pré-ouvert s'adapte mieux aux petites séries avec formats réguliers et tolérances serrées (jeu radial recommandé : 1,5 à 3 mm).
- La collation de multipacks 2x, 3x, 4x ou 6x nécessite un système de groupage dédié : le poussoir mécanique reste fiable jusqu'à 120 pots/min, au-delà le robot pick & place réduit les risques de chute et les pertes de cadence.
- Le changement de format sur une fourreuse entièrement motorisée et à recettes se réalise en 5 à 15 minutes contre 20 à 45 minutes sur une machine à réglages manuels (plages indicatives, à confirmer terrain/fournisseur).
- Les machines de manchonnage automatiques horizontales ICE sont un exemple de solution d’emballage automatisé compacte, avec convoyeur intégré et changements de format partiellement automatisés.
- L'intégration de la fourreuse dans une ligne existante impose de calculer les buffers amont et aval pour absorber les micro-arrêts sans bloquer l'étiqueteuse ni l'encaisseuse, ce qui conditionne directement le TRS global de la ligne.
Automatiser le suremballage carton de pots unitaires ou regroupés en multipacks permet d’optimiser la cadence, la régularité et l’efficacité d’une ligne de conditionnement. Le choix d’une suremballeuse adaptée dépend du principe de mise sous fourreau, du type de colle, des formats à traiter, des changements de série et de l’intégration avec les équipements amont et aval. Les performances attendues, la flexibilité et les critères de validation FAT/SAT doivent également être étudiés. Les cadences et temps de changement restent à confirmer selon chaque projet.
Obtenez des devis pour une suremballeuse
Quels produits conditionner sous fourreau carton ?
Pots unitaires ronds et ovales : contraintes spécifiques au format
Les pots ronds ou ovaux destinés à la mise sous fourreau individuelle se rencontrent en agro-alimentaire (yaourts, compotes, condiments), en cosmétique (crèmes, gels) et en pharmacie (pommades, dispositifs). Leur principale contrainte réside dans l'ovalisation : un pot nominalement rond présente généralement un écart de diamètre de ±0,5 à ±1 mm selon le matériau et les conditions de remplissage. Ce jeu doit être pris en compte dès la conception du fourreau pour éviter les blocages en insertion ou les glissements en enveloppage.
La mise sous fourreau individuelle vise plusieurs objectifs :
La mise sous fourreau individuelle vise plusieurs objectifs :
- regroupement de l'information réglementaire ou promotionnelle sur le carton,
- protection contre la lumière ou les chocs de rayon,
- maintien du couvercle et lutte contre l'ouverture accidentelle.
Multipacks 2x, 3x, 4x, 6x : logiques de groupage
Le fourreau multipack sert avant tout à structurer une unité de vente consommateur. Un 4x100 g de yaourts ou un 6x50 ml de crème soin impliquent une collation précise avant l'insertion dans le manchon. La géométrie du groupe conditionne le dimensionnement du fourreau : les tolérances cumulées de plusieurs pots s'additionnent, ce qui impose un jeu global plus généreux que pour un pot seul.
Objectifs industriels couverts par le suremballage
Au-delà du conditionnement primaire, le fourreau carton remplit plusieurs fonctions en production :
- Il porte les informations légales complémentaires non présentes sur le pot.
- Il crée l'unité de vente sans colle entre les pots, ce qui facilite le recyclage.
- Il protège contre les rayures ou les contaminations croisées lors du transit en rayon.
- Il supporte un code-barres ou un QR code lisible en caisse sans scanner spécial.
Vous êtes fournisseur de suremballeuse ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. Zéro prospection à froid.
Recevoir des leads
Quelle ligne de suremballage choisir selon la cadence ?
Ligne semi-automatique : périmètre et limites
Une ligne semi-automatique positionne l'opérateur au poste de mise en forme du fourreau et d'insertion manuelle. La motorisation se limite au convoyage et au collage. Ce niveau convient aux productions inférieures à 30 pots/min, aux petites séries, aux lancements ou aux produits à forte valeur unitaire avec peu de volumes. L'investissement reste limité, mais l'ergonomie du poste et la répétabilité du collage dépendent entièrement de l'opérateur.
Ligne automatique standard : cadence 60 à 150 pots/min
C'est le niveau de référence pour la majorité des industriels de l'agro et du cosmétique. La fourreuse intègre un magasin de fourreaux plats, un dépilage par ventouses, une mise en forme du manchon, une unité d'insertion ou d'enveloppage, deux à quatre pistolets hotmelt et un convoyeur de sortie. Cette architecture traite des formats variés via des changements de pièces et de recettes.

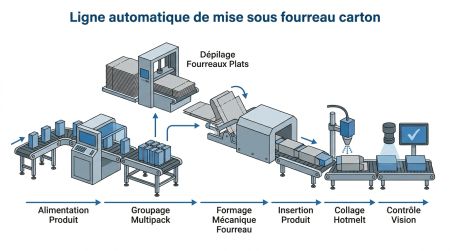

Un synoptique type comprend : alimentation pots → collation multipacks (si applicable) → dépilage fourreaux → mise en forme → insertion/enveloppage → collage → contrôle vision → rejet → convoyeur vers étiqueteuse ou encaisseuse.
Ligne haute cadence : 200 à 400 pots/min, conditions et architectures
Au-delà de 150 pots/min, la ligne exige une double alimentation de fourreaux en parallèle, des convoyeurs haute fréquence et des systèmes de rejet actifs. Ces configurations se retrouvent en agro-alimentaire haute volume, produits laitiers notamment. Les robots delta remplacent généralement les poussoirs mécaniques pour la collation, et le contrôle vision est systématique. Les cadences annoncées au-delà de 250 pots/min nécessitent une validation avec le constructeur sur les matériaux carton et la géométrie exacte des pots.
Enveloppage ou insertion : quelle solution choisir ?
Le choix entre les deux principes conditionne la complexité mécanique, les tolérances admissibles et la cadence accessible.

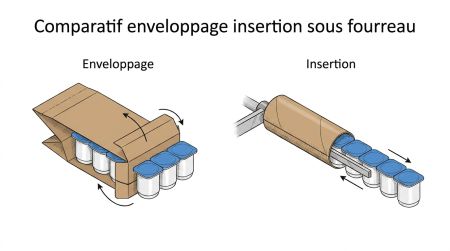

L'enveloppage consiste à refermer le fourreau autour du produit déjà positionné sur le convoyeur. Il tolère mieux les irrégularités de forme et convient aux multipacks larges ou instables. L'insertion consiste à ouvrir le fourreau pré-formé et à y pousser le produit : ce principe est plus rapide mais exige des tolérances produit-fourreau strictes.
L'enveloppage consiste à refermer le fourreau autour du produit déjà positionné sur le convoyeur. Il tolère mieux les irrégularités de forme et convient aux multipacks larges ou instables. L'insertion consiste à ouvrir le fourreau pré-formé et à y pousser le produit : ce principe est plus rapide mais exige des tolérances produit-fourreau strictes.
| Critère | Enveloppage | Insertion |
|---|---|---|
| Tolérance dimensionnelle produit | Large (±2 mm acceptable) | Serrée (jeu 1,5 à 3 mm) |
| Cadence maximale typique | Jusqu'à 150 pots/min | Jusqu'à 300 pots/min (à valider) |
| Stabilité multipack | Bonne, le fourreau referme le groupe | Risque de désalignement si jeu insuffisant |
| Complexité mécanique | Modérée, peu de pièces de format | Élevée, guidages et canons d'insertion |
| Adapté aux pots ovales | Oui, avec guidages adaptés | Difficile sans préorientation |
| Changement de format | Rapide sur enveloppeuse | Nécessite remplacement canons |
Enveloppage : logique mécanique et contraintes
L'enveloppage requiert un convoyeur plat où le fourreau est déposé à plat sous le produit, puis replié et collé latéralement. Le point de colle principal se trouve sur le rabat inférieur. Ce principe tolère des variations d'humidité du carton sans blocage mécanique, ce qui le rend bien adapté aux environnements humides (salles de conditionnement laitières, par exemple).

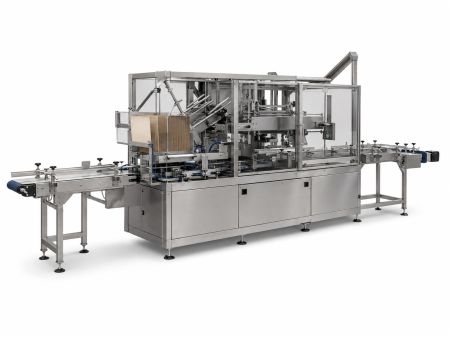

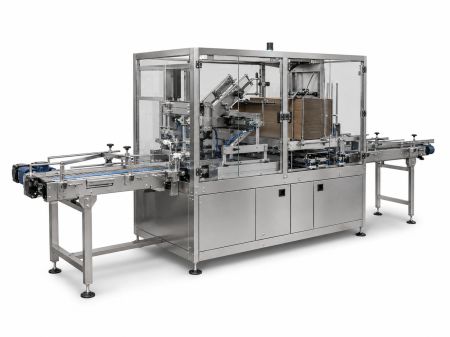

Les machines de manchonnage automatiques horizontales ICE constituent un exemple de solution automatisée reposant sur ce principe d’enveloppage. Leur conception compacte intègre un convoyeur de chargement et des changements de format partiellement automatisés par mouvements motorisés, pilotés depuis un écran tactile. Leur structure accessible est également conçue pour faciliter les opérations de maintenance et de nettoyage.
Insertion : logique et conditions d'emploi
L'insertion est privilégiée sur les lignes haute cadence avec pots cylindriques parfaitement calibrés. Le fourreau est ouvert mécaniquement ou par ventouses, le produit est poussé à l'intérieur, puis les rabats sont collés en sortie. Toute variation de diamètre supérieure à 1,5 mm génère des blocages ou des fourreaux froissés. Une campagne de mesure des pots en production réelle est nécessaire avant de valider ce principe.
Gestion des tolérances produit-fourreau
Le dimensionnement du fourreau doit intégrer les tolérances cumulées : variation de diamètre du pot, variations d'humidité du carton (jusqu'à ±1 % d'épaisseur selon la saison) et dérive du collage. Un plan de métrologie sur 50 à 100 pots représentatifs de chaque format est recommandé avant la conception des outils.
Comment alimenter et dépiler les fourreaux carton ?
Magasin de fourreaux : capacité et format
Le magasin horizontal ou vertical stocke les fourreaux plats en pile. Une capacité de 600 à 1 500 fourreaux est standard selon l'encombrement accepté. Le rechargement sans arrêt machine est possible via des systèmes de double magasin en alternance. Le format du magasin doit être calculé pour au moins 15 minutes d'autonomie à cadence nominale, afin de laisser le temps à l'opérateur d'intervenir sans générer d'arrêt.
Dépilage et mise en forme : technologies et points de vigilance
Le dépilage s'effectue par ventouses pneumatiques ou mécaniques. La mise en forme du fourreau passe par des gabarits de pliage et des guides calibrés à la côte du fourreau. Les cartons couchés nécessitent un réglage de la dépression plus élevé que le kraft, car leur surface est moins poreuse. La poussière de carton générée au dépilage peut obstruer les capteurs de présence et les pistolets hotmelt : des soufflages périodiques automatiques ou un nettoyage hebdomadaire des zones de dépilage font partie des bonnes pratiques.
Convoyage entre dépilage et insertion
Le transfert du fourreau mis en forme vers la zone d'insertion ou d'enveloppage s'effectue par courroies, chaînes ou convoyeurs à griffes. La synchronisation du pas machine entre le produit et le fourreau est critique : un décalage de 2 à 3 mm suffit à générer un froissement ou un mauvais collage. La gestion de ce pas est assurée par des encodeurs et des asservissements servo.
Comment former les multipacks de pots ?

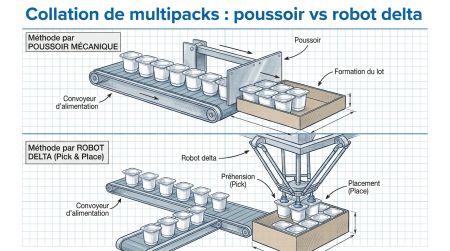

Groupage par poussoir mécanique : plage d'utilisation
Le poussoir mécanique groupe les pots en formant des lots par séparation cyclique sur le convoyeur. Il est fiable jusqu'à 120 pots/min environ et convient aux formats stables comme les pots cylindriques de même hauteur. Son coût d'investissement est plus bas que le robot, et sa maintenance est accessible aux équipes internes. En revanche, tout changement de format de multipack (de 2x à 4x, par exemple) implique un réglage de longueur de poussoir et de pas de séparation.
Groupage par robot pick & place : avantages au-delà de 120 pots/min
Au-delà de 120 pots/min ou pour des multipacks asymétriques (2x2 en quinconce, 3x2 décalé), le robot delta ou cartésien offre une flexibilité supérieure. Le changement de format se réalise par simple modification de recette logicielle, sans pièce mécanique à remplacer. La cadence théorique d'un robot delta monoaxe atteint 150 à 200 prises/min, et deux robots en série permettent de dépasser 300 pots/min en multiformat. La contrepartie est un coût d'investissement 30 à 50 % plus élevé et une compétence maintenance robotique nécessaire.
Stabilité du multipack pendant l'insertion et l'enveloppage
Un multipack mal collaté ou légèrement désaligné génère des rejets en sortie de fourreuse. Des guides latéraux ajustables en entrée de zone d'insertion assurent la cohésion du groupe. Pour les pots légers (moins de 80 g remplis) ou à fond bombé, un convoyeur à basse friction ou des butées escamotables empêchent le glissement avant la fermeture du fourreau.
Quel carton et quelle colle choisir pour le suremballage ?
Types de fourreaux
Les fourreaux livrés à plat se présentent en deux grandes catégories : le manchon ouvert à une ou deux extrémités, et le fourreau à rabats avec points de collage latéraux. Le carton couché (grammage 250 à 350 g/m²) offre une surface d'impression de qualité mais génère plus de poussière au dépilage que le kraft. Les fourreaux avec fenêtre plastique nécessitent une ligne de pré-découpe et une gestion spécifique du recyclage selon les réglementations en vigueur. La conformité aux exigences d'emballage recyclable (directive européenne sur les emballages, révision en cours) doit être vérifiée avec le cartonnier avant tout engagement.
Choix entre hotmelt et colle froide
Le choix entre hotmelt et colle froide dépend surtout de la cadence, du support carton et des conditions de production. La colle hotmelt offre un temps d’ouverture très court, de 0,5 à 2 secondes, et convient aux lignes rapides pouvant atteindre 300 pots/min. La colle froide, plus lente, reste adaptée aux cadences jusqu’à 80 pots/min et présente une bonne résistance au froid.
Pour les produits laitiers ou réfrigérés, le hotmelt doit être formulé pour des surfaces inférieures à 8 °C. La compatibilité carton, le nettoyage et les risques d’obstruction doivent aussi être validés avec le fournisseur avant les essais.
| Critère | Hotmelt (colle thermofusible) | Colle froide (base aqueuse ou dispersion) |
|---|---|---|
| Temps d'ouverture | 0,5 à 2 secondes | 3 à 10 secondes |
| Cadence compatible | Jusqu'à 300 pots/min | Jusqu'à 80 pots/min |
| Nettoyage | Fusion + purge pistolets | Rinçage à l'eau, compatible CIP si applicable |
| Compatibilité carton | Tout grammage | Cartons poreux, éviter les couchés sans traitement |
| Résistance au froid (< 4 °C) | Formulations spécifiques nécessaires | Bonne résistance native |
| Risque obstruction | Carbonisation en cas d'arrêt prolongé | Séchage en cas d'arrêt > 30 min |
Points à valider avec cartonnier et fournisseur de colle
Avant de lancer la conception de la machine de suremballage carton, trois vérifications sont nécessaires :
- La planéité du fourreau à plat après humidification (variation acceptable < 1 mm/100 mm) pour éviter les dépilages en double.
- La compatibilité entre le vernis ou laque de surface du carton et la colle retenue (les couchés brillants peuvent rejeter certains hotmelts standards).
- La résistance mécanique de la ligne de pré-pli à la vitesse de mise en forme visée (test de 500 ouvertures sans déchirure).
Comment optimiser les changements de format ?
SMED appliqué à la fourreuse : pièces et recettes
L'application des principes SMED à une fourreuse passe par la distinction entre opérations internes (machine arrêtée) et externes (préparées pendant la production). Les pièces de format comprennent typiquement les gabarits de dépilage, les canons d'insertion, les guides de convoyage et les butées de groupage. Sur une machine à réglages manuels, le changement complet prend 20 à 45 minutes. Sur une machine motorisée à recettes enregistrées, ce temps descend à 5 à 15 minutes. Ces fourchettes sont indicatives et dépendent du nombre de formats et du niveau de préparation des opérateurs.

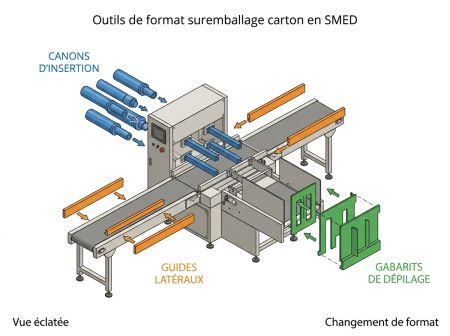

Pièces de format, repères et réglages motorisés
Chaque format doit disposer d'un jeu de pièces dédié, identifié par marquage couleur ou code QR. Les réglages de largeur de convoyeur, de pression de dépilage et de température hotmelt sont stockés en recette numérique sur l'IHM. Les axees motorisés avec retour de position par codeur permettent un rappel automatique sans vissage ni jauge. Ce niveau d'équipement est rentabilisé dès lors que la ligne traite plus de cinq formats différents par semaine.
Impact du changement de format sur le TRS et l'OEE
Un temps de changement réduit de 30 à 10 minutes sur une ligne tournant 16 heures/jour avec 3 changements/jour représente une récupération de 60 min/jour de temps productif, soit environ 6 % de TRS supplémentaire sur ce seul poste (calcul indicatif, à adapter selon la cadence et le taux de rejet réel). L'objectif TRS global d'une ligne de suremballage bien réglée se situe entre 80 et 90 % en production série, après une phase de ramp-up de 4 à 8 semaines.
Comment contrôler la qualité du suremballage ?
Contrôle vision : présence, position et lecture codes
Une caméra positionnée en sortie de collage vérifie la présence du fourreau, son centrage sur le produit (tolérance ±1,5 mm recommandée) et la lisibilité du code-barres ou du QR code. Les systèmes de vision actuels traitent jusqu'à 400 images/min avec un taux de faux rejets inférieur à 0,05 % sur des produits bien contrastés. La caméra doit être protégée de la vapeur et de la poussière de carton, sous un carter IP54 minimum.
Contrôle du collage hotmelt et gestion des rejets
Le contrôle du collage peut s'effectuer par capteur thermique (détection de la chaleur résiduelle du point de colle), par vision ou par détection de pression sur le rabat. Un rejet actif par soufflage ou éjecteur mécanique écarte les fourreaux non conformes vers une goulotte ou une benne dédiée. Le taux de rebut cible sur une ligne correctement réglée et bien alimentée se situe en dessous de 0,3 % en régime stabilisé.
Traçabilité et gestion des données de contrôle
Sur les lignes pharmaceutiques ou cosmétiques soumises à des bonnes pratiques de fabrication, les données de contrôle (résultats de lecture codes, horodatage, rejets) doivent être enregistrées et exportables. L'intégration à un système MES ou SCADA permet de suivre les dérives de collage ou de position en temps réel et d'alerter l'opérateur avant que le taux de rejet dépasse le seuil défini.
Comment intégrer une fourreuse dans une ligne ?
Interfaces amont : étiqueteuse, remplisseuse, convoyeur
La fourreuse reçoit les pots depuis un convoyeur amont qui peut être en sortie de remplisseuse-sertisseuse, d'étiqueteuse ou de contrôle pondéral. La vitesse de transfert doit être synchronisée avec le pas machine de la fourreuse. Un accumulateur plat ou un convoyeur à friction permet d'absorber les micro-arrêts amont sans vider la zone d'alimentation de la fourreuse. La longueur du buffer dépend de la durée moyenne des micro-arrêts de l'équipement précédent : une accumulation de 30 à 60 secondes de production est un minimum raisonnable.
Interfaces aval : encaisseuse, fardeleuse, palettisation
En sortie de fourreuse, les multipacks sous fourreau partent vers une encaisseuse automatique, une fardeleuse ou directement vers la palettisation. La hauteur de convoyeur et la largeur du multipack conditionne le réglage de la cellule de transfert. Les multipacks asymétriques (3x2 pots) nécessitent souvent un convoyeur orienteur ou un robot de transfert pour les présenter dans le bon sens à l'encaisseuse.
Contraintes d'implantation et de flux
L'implantation de la fourreuse dans un atelier existant doit tenir compte de l'accès aux magasins de fourreaux (espace de rechargement latéral de 600 à 800 mm minimum), de la sortie de rebuts et du dégagement pour les interventions de maintenance. Le plan de flux doit intégrer les zones tampon, les accès opérateur et les points de contrôle visuel. Un synoptique de flux présenté lors de la revue de conception permet de valider l'encombrement avant fabrication.
Comment réussir un projet de suremballage carton ?
Protocole d'essais et déroulé FAT/SAT
La recette d'usine (FAT) doit s'effectuer avec les fourreaux et les pots réels du projet, pas des substituts. Les critères d'acceptation incluent : cadence stabilisée sur 30 minutes en continu, taux de rebut inférieur au seuil contractuel, taux de lecture codes supérieur à 99,5 %, et temps de changement de format mesuré et conforme. La recette sur site (SAT) valide les mêmes critères dans les conditions réelles d'environnement, de température et d'humidité. Un ramp-up de 4 à 8 semaines après SAT est nécessaire pour atteindre l'OEE cible.
KPI et hypothèses ROI
Les indicateurs à suivre après mise en service comprennent :
- TRS de la ligne (cible 80 à 88 % en régime stabilisé).
- Taux de rebut fourreau (cible inférieur à 0,3 %).
- Temps moyen de changement de format (cible 5 à 15 min selon le niveau d'automatisation).
- Fréquence des arrêts liés au dépilage (cible inférieur à 2 arrêts/heure).
- Consommation de colle par fourreau (écart ±5 % par rapport à la recette).
FAQ sur la mise sous fourreau automatisée
Quelle cadence minimale justifie une fourreuse automatique ?
Une fourreuse automatique devient pertinente à partir de 40 à 50 pots/min sur un format stable produit en continu plusieurs heures par jour. En dessous, le semi-automatique ou la mise sous fourreau manuelle reste plus économique, sauf si des exigences de traçabilité ou de répétabilité de collage imposent l'automatisation indépendamment du volume.
Le hotmelt fonctionne-t-il sur tous les cartons ?
Non, les cartons couchés brillants ou vernis peuvent rejeter certains hotmelts standards. La compatibilité entre la formulation de la colle et le traitement de surface du carton doit être testée en atelier avant la FAT, sur au moins 200 cycles consécutifs. Ce point est à valider systématiquement avec le fournisseur de colle et le cartonnier.
Quelles tolérances dimensionnelles prévoir pour l'insertion ?
Pour un principe d'insertion, le jeu radial entre le pot et le fourreau doit être compris entre 1,5 et 3 mm, et le jeu axial entre 2 et 5 mm selon la hauteur du pot. Tout écart supérieur à ces valeurs provoque des fourreaux froissés ou des blocages. Ces tolérances sont à affiner avec le constructeur de la fourreuse lors de la phase de conception outillage.
Combien de formats différents une fourreuse peut-elle gérer ?
La plupart des fourreuses automatiques de milieu de gamme gèrent de 4 à 10 formats avec des pièces de format dédiées. Au-delà, la gestion du parc de pièces et les risques d'erreur de montage augmentent. Pour plus de 10 formats actifs, une architecture à réglages motorisés avec mémorisation de recettes réduit les risques et le temps de changement.
Le contrôle vision est-il obligatoire en pharmaceutique ?
En environnement pharmaceutique soumis aux Bonnes Pratiques de Fabrication (BPF/GMP), la vérification de l'intégrité de l'emballage et la lisibilité des codes sont des exigences documentées. Le contrôle vision ou caméra est donc pratiquement incontournable sur ces lignes, et son paramétrage doit faire l'objet d'une qualification documentée (IQ/OQ/PQ).
Quelle durée prévoir entre signature de contrat et mise en service ?
Le délai de fabrication d'une fourreuse standard se situe entre 16 et 28 semaines selon les options. Il faut y ajouter 2 à 4 semaines pour la FAT, le transport et l'installation, puis 4 à 8 semaines de ramp-up. Un projet de bout en bout de la commande à l'OEE cible se déroule donc sur 6 à 10 mois. Ces délais sont indicatifs et doivent être confirmés lors de la consultation des fournisseurs.
Comment calculer la taille du buffer amont de la fourreuse ?
Le buffer amont doit absorber la durée des micro-arrêts de l'équipement précédent sans vider la zone d'alimentation. En pratique, un buffer de 30 à 90 secondes de production est calculé sur la base du MTTR (temps moyen de réparation) des arrêts fréquents de la machine amont. Ce calcul s'effectue lors de l'analyse des données de production existantes, si la ligne amont est déjà en fonctionnement.
