Temps de lecture estimé : 12min
đź’ˇ L'essentiel Ă retenir :
- La sache filtrante filtre de 100 à 250 µm, le big bag filtrant assèche environ 1 m³ à 85 à 95 % de siccité en 10 à 30 minutes, et le géotube déshydrate jusqu'à 1000 m³ de boues à 15 à 25 % de siccité.
- La sache filtrante en géotextile non tissé polypropylène de 230 g/m² retient les matières en suspension des eaux de drainage, de terrassement et de curage, avec une plage fine de 100 à 180 µm et une plage standard de 180 à 250 µm.
- Le big bag filtrant couvre des seuils de 35 à 400 µm, avec une référence courante de 200 µm pour les eaux de lavage de toupies béton et les boues de découpe au jet d'eau, pour une charge utile de 1250 à 1500 kg.
- Le géotube capte plus de 99 % des matières en suspension et réduit le volume initial des boues de 70 à 90 %, pour un coût de traitement de 40 à 90 € par m³ de sédiment humide.
- Un volume supérieur à quelques dizaines de m³ de boues organiques oriente vers le géotube ; un volume d'environ 1 m³ avec assèchement rapide oriente vers le big bag filtrant ; une eau de chantier à rejeter au milieu naturel oriente vers la sache filtrante avec une maille adaptée.
- La filtration ne vaut pas autorisation de rejet : une approche multi-barrières est nécessaire, avec des seuils types de 35 à 50 mg/L de matières en suspension pour un rejet au réseau pluvial ou au milieu naturel.
La sache filtrante retient les matières en suspension sur les eaux de chantier avec une maille de 100 à 250 µm. Le big bag filtrant assèche des volumes d'environ 1 m³ d'eaux industrielles à des seuils de 35 à 400 µm et atteint 85 à 95 % de siccité. Le géotube déshydrate des volumes de boues de 1 à 1000 m³ en les concentrant à 15 à 25 % de siccité avec une capture des matières en suspension supérieure à 99 %. Le choix dépend donc du volume à traiter, de la granulométrie des particules, du débit hydraulique et de l'exutoire visé. La suite détaille le fonctionnement de chaque solution de filtration des eaux usées, le comparatif technique, les critères de décision, les budgets et le cadre réglementaire du rejet.
Obtenez des devis pour des filtres d'eaux usées
Comment fonctionne une sache filtrante sur un chantier ?

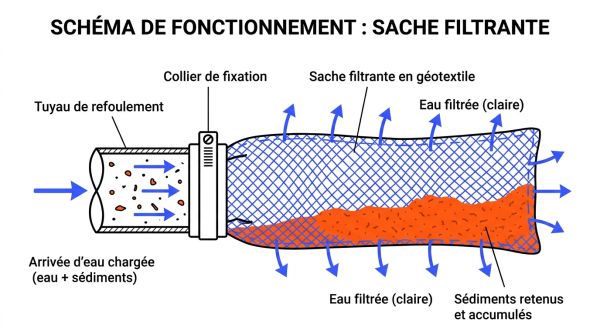

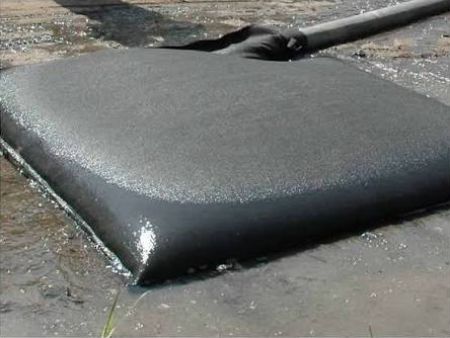

La sache filtrante pour eaux de chantier est un dispositif de rétention des matières en suspension fixé à l'extrémité d'un tuyau de refoulement ou d'évacuation. Elle utilise un média en géotextile non tissé polypropylène de grammage 230 g/m². La maille de filtration, exprimée en microns, détermine la taille des particules retenues. Trois plages principales existent pour les eaux de drainage, de terrassement et de curage.
Maille de filtration et seuils exprimés en microns
| Plages de maille et usages associés | |
|---|---|
| Plage de maille | Usage associé |
| 100 à 180 µm | Rétention des sédiments fins, limons, boues ; pompage ou rejet vers le milieu naturel |
| 180 à 250 µm | Usage général de chantier, eaux de drainage et de terrassement |
| Supérieure à 250 µm | Filtration grossière pour débits élevés, sables grossiers et graviers |
La maille de 100 à 180 µm retient les sédiments fins, les limons et les boues lors du pompage ou du rejet vers le milieu naturel. La plage de 180 à 250 µm couvre l'usage général de chantier, avec la valeur pivot de 180 µm comme borne entre les deux plages. Au-delà de 250 µm, la filtration devient plus grossière et convient aux débits élevés ou aux eaux très chargées en sables et graviers.
Applications de chantier et limites de traitement associées
La sache filtrante s'utilise principalement sur trois types d'effluents :
- Eaux de drainage et de rabattement de nappe.
- Boues de terrassement et de forage.
- Opérations de curage et d'assèchement.
Compromis entre finesse de maille et débit admissible
La surface filtrante requise dépend du débit, du rendement de collecte visé et de la vitesse de filtration. À surface égale, une maille plus fine réduit le débit admissible, ce que compense une augmentation de la surface filtrante. Un colmatage accéléré multiplie les cycles de nettoyage, augmente la consommation d'eau et accélère l'usure des pompes. Pour le risque de pollution aux hydrocarbures, une option double action associe le géotextile à un agent absorbant intégré.
Vous êtes fournisseur de filtre d'eaux usées ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. ZĂ©ro prospection Ă froid.
Recevoir des leads
Quel est le fonctionnement d'un géotube de déshydratation ?

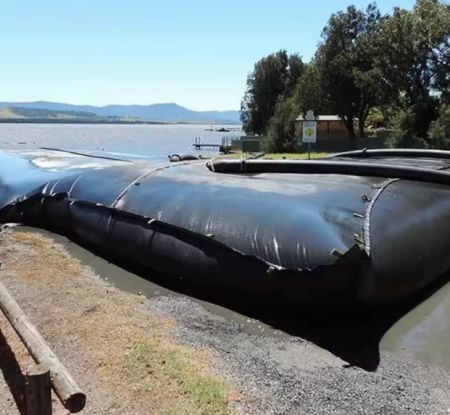

Le géotube est un tube géotextile filtrant destiné à la déshydratation des boues, disponible de 1 m³ à 1000 m³. Il draine l'eau libre à travers sa paroi, puis consolide les matières retenues. Les siccités atteintes varient selon le produit traité : boues de station d'épuration 15 à 25 % avec une valeur de terrain resserrée à 18 à 20 %, boues de lagunage 20 à 25 %, sédiments de curage 35 à 65 % selon leur minéralité. La siccité progresse avec le temps de ressuyage et les conditions climatiques. Le géotube relève de la déshydratation, pas du séchage thermique.
Siccité obtenue après déshydratation par géotube
| Siccités obtenues après déshydratation par géotube | |
|---|---|
| Produit traité | Siccité atteinte |
| Boues de station d'Ă©puration | 15 Ă 25 %, le plus souvent 18 Ă 20 % |
| Boues de lagunage | 20 Ă 25 % |
| Sédiments de canaux et rivières | 35 à 65 % selon la minéralité |
La consistance des boues se répartit en quatre plages : liquide de 0 à 10 %, pâteuse de 10 à 25 %, solide de 25 à 85 %, sèche au-delà de 85 %. Le géotube positionne la plupart des boues organiques en zone pâteuse, tandis que les sédiments minéraux atteignent la zone solide. Le tableau ci-dessous synthétise les siccités par produit traité.

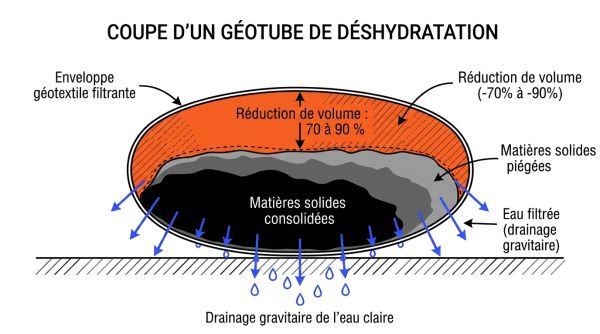

Capture des matières en suspension et réduction de volume
Le taux de capture des matières en suspension dépasse 99 %, avec des valeurs rapportées jusqu'à 99,98 %. La réduction du volume initial atteint 70 à 90 % grâce au drainage puis à la consolidation. La performance se mesure sur deux axes : la siccité du produit retenu et les caractéristiques du filtrat, ce dernier retournant en tête de station d'épuration dans la pratique courante.
Rôle du conditionnement polymère sur le rendement de déshydratation
Le conditionnement chimique par polymère floculant cationique conditionne la floculation et le drainage à travers le géotextile. Le dosage doit être précis et ajusté au type de boue. Les besoins énergétiques sont très faibles et se limitent au dosage des polymères, sans presse ni filtre mécanique. Les facteurs d'influence sont les suivants :
- Temps de ressuyage de plusieurs semaines Ă plusieurs mois.
- Conditions météorologiques, notamment l'évaporation naturelle.
- Nature organique ou minérale du produit.
- Mode d'alimentation permanent ou séquentiel.
Comment fonctionne un big bag filtrant industriel ?

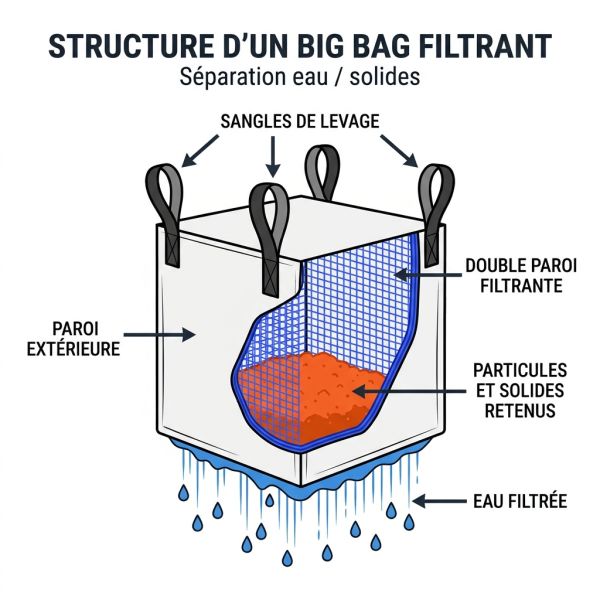

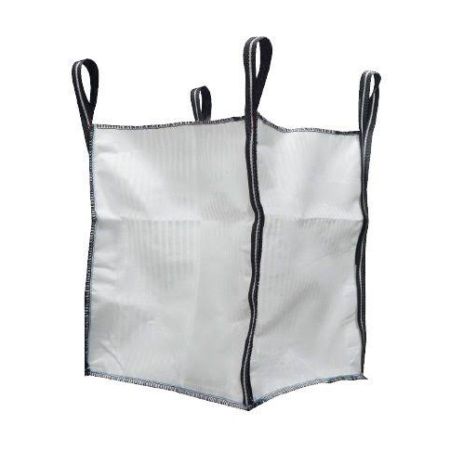

Le big bag filtrant est un grand sac souple intégrant un média filtrant interne, souvent à double paroi en polypropylène ventilé. L'eau chargée traverse le média et les particules supérieures au seuil sont retenues. Les seuils s'échelonnent de 35 à 400 µm, avec 200 µm comme seuil de référence pour les eaux chargées industrielles. La capacité est d'environ 1 m³, pour une charge utile de 1250 à 1500 kg et un temps de filtration de 10 à 30 minutes pour 1000 litres. La siccité atteint 85 à 95 %. L'usage est unique avec un coefficient de sécurité de 5 pour 1.
Seuils de filtration disponibles exprimés en microns
| Seuils de filtration et usages associés | |
|---|---|
| Seuil de filtration | Usage ou positionnement |
| 35 à 100 µm | Filtration fine des particules fines, laitance, peintures, encres, colles |
| 80 µm | Seuil d'affinage après une première filtration |
| 200 µm | Référence pour eaux chargées industrielles, lavage de toupies, boues de découpe au jet d'eau |
| 300 à 400 µm | Matières en suspension grossières, débits de filtration plus rapides |
Les seuils fins de 35 à 100 µm retiennent les particules fines, la laitance, les peintures, les encres et les colles. Le seuil de 80 µm sert d'affinage après une première filtration. Le seuil de 200 µm traite les eaux chargées industrielles courantes. Les seuils de 300 à 400 µm conviennent aux matières en suspension grossières et aux débits rapides. Le tableau ci-dessous détaille les configurations les plus fréquentes.
Capacité, charge utile et temps de filtration moyens
Le volume utile est d'environ 1 m³, avec une rétention de 1000 à 1500 litres et une charge utile de 1250 à 1500 kg. Le temps de filtration pour 1000 litres varie de 10 à 30 minutes selon le colmatage. La siccité atteint 85 à 95 %. La construction comprend une toile polypropylène ventilée, un fond plat, des sangles de levage, une jupe de fermeture et un cordon de serrage. Le coefficient de sécurité de 5 pour 1 confirme l'usage unique.
Applications industrielles et gestion des eaux très chargées
Le big bag filtrant s'utilise sur plusieurs effluents industriels :
- Eaux de lavage de toupies béton chargées en fibres synthétiques.
- Boues de découpe au jet d'eau.
- Nettoyage de drains et piézomètres avant rejet.
- Préfiltration avant filtre-presse avec récupération d'eau recyclée.
Quelles différences entre sache filtrante, géotube et big bag filtrant ?
| Tableau comparatif des trois solutions filtrantes | |||
|---|---|---|---|
| Critère | Sache filtrante | Big bag filtrant | Géotube |
| Matériau | Géotextile non tissé polypropylène 230 g/m² | Polypropylène ventilé, double paroi | Géotextile haute résistance, tube |
| Capacité et dimensions | 510 à 6371 litres, formats souples | Environ 1 m³, 1250 à 1500 kg | 1 à 1000 m³, longueurs adaptables |
| Seuil de filtration | 100 à 250 µm | 35 à 400 µm, souvent 200 µm | Non exprimé en microns, capture MES > 99 % |
| Mécanisme | Rétention en sortie de pompage | Filtration à travers média interne | Drainage gravitaire et consolidation |
| Siccité obtenue | Non significative | 85 à 95 % | 15 à 25 % sur boues de station |
| Réduction de volume | Non mesurée comme telle | Assèchement élevé | 70 à 90 % |
| Durée de traitement | Continue, selon débit | 10 à 30 minutes pour 1000 L | Plusieurs semaines à plusieurs mois |
| Coût | Variable, à partir de quelques dizaines d'euros | Variable, environ 20 à 60 € par sac | 40 à 90 € par m³ traité |
| Usage principal | Eaux de chantier avant rejet | Assèchement rapide de volumes limités | Déshydratation de grands volumes de boues |
Les trois dispositifs se différencient par la capacité, le seuil de filtration, la siccité atteinte et la durée de traitement. La sache filtrante filtre des eaux de chantier à 100 à 250 µm sans viser la déshydratation. Le big bag filtrant assèche des volumes d'environ 1 m³ à 85 à 95 % de siccité en 10 à 30 minutes. Le géotube traite des volumes de 1 à 1000 m³ avec une siccité de 15 à 25 % sur plusieurs semaines et une capture des matières en suspension supérieure à 99 %. Le tableau ci-dessous synthétise ces écarts.
MĂ©canisme de filtration et devenir du filtrat
Les mécanismes diffèrent selon le dispositif :
- La sache filtrante retient les matières en suspension en sortie de pompage, le filtrat rejoint le milieu naturel ou le réseau.
- Le géotube assure un drainage gravitaire à travers le géotextile, le filtrat retourne en tête de station d'épuration.
- Le big bag filtrant filtre à travers un média interne, l'eau peut être recyclée dans le process ou rejetée.
Siccité atteinte et devenir des matières retenues
La sache filtrante ne déshydrate pas significativement. Le big bag filtrant atteint 85 à 95 % de siccité. Le géotube atteint 15 à 25 % sur les boues de station d'épuration. La réduction de volume de 70 à 90 % du géotube génère des économies de transport et de mise en centre. Les matières retenues suivent ensuite les filières classiques : évacuation, transport, incinération ou valorisation.
Quel dispositif choisir selon le fluide et le volume ?
Le choix repose sur la distribution granulométrique des matières en suspension, le débit hydraulique et la charge en solides, l'exutoire visé et le niveau de rejet exigé, l'espace disponible et le budget. Chaque critère technique oriente vers une solution spécifique.
Critères techniques de sélection des dispositifs filtrants
Les critères croisés sont les suivants :
- Granulométrie des particules à retenir.
- DĂ©bit hydraulique et charge en solides.
- Niveau de rejet exigé et tolérance au colmatage.
- Fréquence de remplacement acceptable.
- Espace disponible Ă terre.
- Volume total à traiter, critère discriminant entre le big bag filtrant d'environ 1 m³ et le géotube dimensionnable jusqu'à 1000 m³.
Cas d'usage types selon la solution filtrante
| Cas d'usage par solution filtrante | |
|---|---|
| Solution | Cas d'usage principaux |
| Sache filtrante | Drainage, terrassement, curage de chantier |
| Géotube | Boues de station d'épuration, de lagunage, sédiments de curage et dragage |
| Big bag filtrant | Lavage de toupies béton, découpe au jet d'eau, eaux de nettoyage industriel |
La sache filtrante convient aux eaux de drainage, de terrassement et de curage de chantier. Le géotube traite les boues de station d'épuration, de lagunage et les sédiments de curage ou de dragage. Le big bag filtrant s'applique au lavage de toupies béton, à la découpe au jet d'eau et aux eaux de nettoyage industriel. Le tableau ci-dessous récapitule les usages par solution.

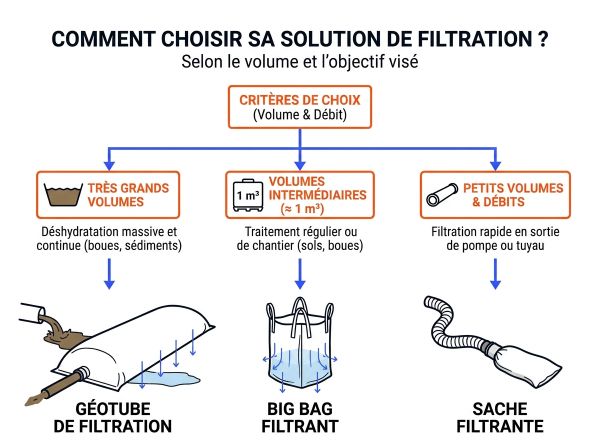

Arbre de décision selon l'application et le volume
L'arbre décisionnel s'articule autour du volume et de l'objectif :
- Volume supérieur à plusieurs dizaines de m³ de boues organiques : orienter vers le géotube.
- Volume d'environ 1 m³ avec assèchement rapide : orienter vers le big bag filtrant.
- Eau de chantier à rejeter au milieu naturel : orienter vers la sache filtrante avec une maille adaptée.
- Contrainte réglementaire stricte : vérifier si l'exutoire est un réseau d'eaux usées ou un milieu naturel, et adapter le prétraitement.
Quel budget prévoir pour chaque solution de filtration ?
Les repères de coût, comme le prix d'un filtre d'eau usée, varient selon la solution. Le géotube présente un coût complet de traitement de 40 à 90 € par m³ de sédiment humide traité, hors dragage hydraulique initial et évacuation finale. Le big bag filtrant se raisonne en coût à l'usage unique par sac d'environ 1 m³. La sache filtrante se chiffre selon son format, avec des prix indicatifs allant de quelques dizaines d'euros pour les petits modèles à plusieurs centaines d'euros pour les grands formats.
Coût du géotube au mètre cube traité
| Décomposition budgétaire du traitement par géotube | |
|---|---|
| Poste de dépense | Coût moyen estimé par m³ |
| Fourniture du géotube | 5 à 15 € |
| Aménagement de la zone de pose | 10 à 25 € |
| Conditionnement chimique | 8 à 20 € |
| Pose, raccordement et exploitation | 15 à 30 € |
| Total traitement par géotube | 40 à 90 € |
La fourchette de 40 à 90 € par m³ se décompose en quatre postes : fourniture de 5 à 15 €, aménagement de la zone de pose de 10 à 25 €, conditionnement chimique de 8 à 20 €, pose et exploitation de 15 à 30 €. Les vases fines et gorgées d'eau exigent un dosage plus élevé en polymères floculants, ce qui peut augmenter le coût de conditionnement d'environ 30 %. Le tableau ci-dessous détaille cette décomposition.
Économies liées à la réduction du volume de boues
La réduction de volume de 70 à 90 % après quelques semaines d'égouttage réduit le poste le plus lourd : le transport par camion et la mise en centre d'enfouissement. Le coût du géotube exclut le dragage hydraulique initial et l'évacuation finale des sédiments secs. Pour affiner l'enveloppe, il faut préciser les variables suivantes :
- Volume total estimé de sédiments à traiter.
- Surface disponible à terre pour la plateforme de déshydratation.
- Analyses de pollution des boues.
Quelles règles encadrent le rejet après filtration ?
La filtration ne vaut pas autorisation de rejet. La conformité se juge sur deux critères cumulatifs : le milieu récepteur et les caractéristiques de l'effluent après traitement. Le Code de l'environnement et la nomenclature IOTA de l'article R.214-1 encadrent ces rejets. La sache filtrante, le géotube et le big bag filtrant sont des dispositifs de prétraitement dans une approche multi-barrières.
Statut réglementaire du dispositif filtrant sur chantier
Les trois dispositifs constituent un prétraitement ou un traitement primaire, jamais une solution de conformité autonome. La rubrique 2.2.3.0 de la nomenclature IOTA raisonne sur le flux de pollution avant traitement. Une convention temporaire de déversement est obligatoire pour le réseau d'eaux usées. Le gestionnaire peut interdire les rejets d'eaux de chantier. Les textes de référence sont les suivants :
- Code de l'environnement, article L.216-6 : interdiction du rejet direct d'eaux polluées.
- Code de l'environnement, article R.214-1 : nomenclature IOTA, classement des rejets en déclaration ou autorisation.
- Code de la santé publique, article L.1331-10 : autorisation préalable pour les eaux usées non domestiques.
- Règlement d'assainissement local : fixe les seuils admissibles et les conditions de rejet.
Seuils de rejet et autorisations selon le milieu
| Seuils de rejet indicatifs par milieu récepteur | ||
|---|---|---|
| Paramètre | Réseau pluvial ou milieu naturel | Réseau d'eaux usées |
| Matières en suspension | 35 à 50 mg/L | Jusqu'à 600 mg/L |
| Hydrocarbures | 1 à 5 mg/L | Non cité |
| pH | 6,5 Ă 8,5 | 6,5 Ă 8,5 |
Les seuils types de matières en suspension varient selon l'exutoire : 35 à 50 mg/L pour le réseau pluvial ou le milieu naturel, jusqu'à 600 mg/L pour le réseau d'eaux usées, avec un pH de 6,5 à 8,5. Le seuil applicable est celui du règlement local ou du CCTP, jamais une valeur nationale unique. Le tableau ci-dessous présente les ordres de grandeur par milieu récepteur.

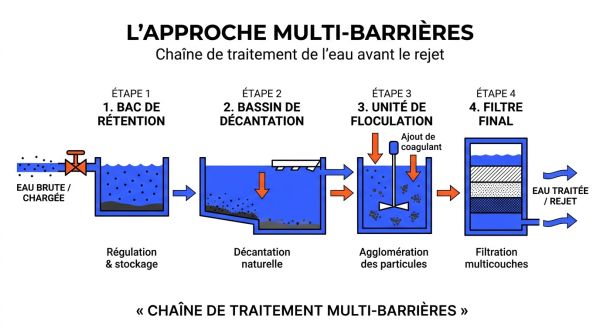

Approche multi-barrières pour la conformité du rejet
La chaîne de traitement comprend plusieurs barrières successives :
- RĂ©tention Ă la source.
- Décantation et déshuilage.
- Floculation et neutralisation du pH.
- Filtration finale.
La filtration ne traite pas les polluants dissous, le pH, les hydrocarbures émulsionnés, ni la charge organique en DBO5 et DCO. Les contrôles par laboratoire agréé, les registres de suivi et la responsabilité du responsable de chantier complètent le dispositif.
Foire aux questions sur sache filtrante et géotube
Les questions suivantes reviennent régulièrement lors de la comparaison des solutions de filtration et de déshydratation.
Différences entre géotube et big bag filtrant
Le big bag filtrant traite environ 1 m³ en 10 à 30 minutes pour un assèchement à 85 à 95 % de siccité et un usage unique. Le géotube traite de 1 à 1000 m³ sur plusieurs semaines à plusieurs mois, avec une siccité de 15 à 25 % sur boues de station d'épuration et une capture des matières en suspension supérieure à 99 %.
RĂ©utilisation des saches et big bags filtrants
Le big bag filtrant est conçu pour un usage unique avec un coefficient de sécurité de 5 pour 1. La sache filtrante se remplace dès qu'elle est saturée, colmatée ou percée. Sa validité dépend de son entretien et de son remplacement régulier.
Prix indicatif d'un géotube de déshydratation
Le traitement complet par géotube se situe entre 40 et 90 € par m³ de sédiment humide traité, hors dragage et évacuation finale. Le coût de la seule infrastructure de traitement à terre se situe entre 150 et 350 € par mètre linéaire selon le diamètre du tube, généralement compris entre 1,5 et 5 mètres.
Conformité du rejet avec une simple filtration
La filtration ne vaut pas autorisation de rejet. Une sache filtrante est un dispositif de prétraitement. La conformité exige une approche multi-barrières et le respect des seuils du règlement local ou du CCTP, avec des valeurs types de 35 à 50 mg/L de matières en suspension pour un rejet au milieu naturel.
Choix de la maille pour retenir les particules fines
Pour les sédiments fins et les limons, une maille de 100 à 180 µm convient sur une sache filtrante. Pour les eaux chargées industrielles, le big bag filtrant descend jusqu'à 35 µm pour les particules fines. Une maille trop fine accélère le colmatage et réduit le débit admissible.
