Temps de lecture estimé : 13min
💡 L'essentiel à retenir :
- Un projet d'éclairage industriel conforme s'appuie sur la norme EN 12464-1 et les articles R.4223-1 à R.4223-12 du Code du travail, qui imposent des niveaux d'éclairement maintenus dans le temps, et non seulement à la mise en service.
- Les niveaux cibles varient de 100–200 lux en zone de stockage à 750–1 000 lux en contrôle qualité : chaque zone doit être traitée séparément, avec validation par étude photométrique.
- Le calcul simplifié (surface × lux) sous-estime systématiquement le flux nécessaire : les corrections par le facteur d'utilisation (UF) et le facteur de maintenance (MF) sont obligatoires avant toute commande de luminaires.
- L'UGR (indice d'éblouissement) doit rester inférieur à 19 dans la plupart des postes de travail industriels ; un luminaire conforme ne suffit pas si son implantation dans le local est mal conçue.
- Les luminaires high bay LED délivrant 15 000 à 40 000 lm conviennent aux hauteurs de 6 à 20 m, avec des indices IP65 minimum en environnement industriel courant et IP69K pour les zones soumises au lavage haute pression.
- Le pilotage DALI couplé à des capteurs de présence et de lumière du jour génère des économies de 50 à 70 % selon les scénarios, avec un retour sur investissement fréquemment observé entre 12 et 24 mois (à valider selon le contexte de chaque site).
Un projet d'éclairage industriel mal dimensionné coûte cher à deux reprises : à la facture d'énergie et en non-conformité réglementaire. Responsables maintenance, HSE et facility managers doivent piloter simultanément la conformité normative, la performance visuelle, la robustesse des équipements et la maîtrise des coûts d'exploitation. La réussite du projet repose sur une démarche structurée. Les recommandations s'appuient sur les référentiels en vigueur et sur des repères chiffrés. Les valeurs indiquées constituent des ordres de grandeur et doivent être confirmées par une étude d'éclairage réalisée sur site afin de valider chaque implantation.
Obtenez des devis pour des éclairages industriels

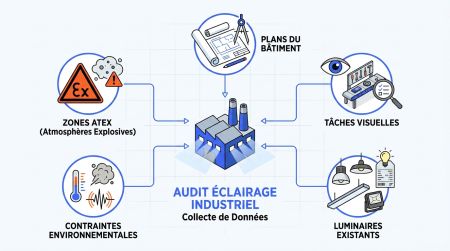

Comment réussir l'audit d'un projet d'éclairage industriel ?
Un projet d'éclairage industriel ATEX ou non remplit plusieurs objectifs simultanément. Il conditionne directement la sécurité des opérateurs en rendant visible les obstacles, les voies de circulation et les zones de danger. Il influence aussi la productivité : un éclairement insuffisant ralentit les gestes, augmente les erreurs de picking et génère de la fatigue visuelle. Dans les zones d'inspection ou d'assemblage de précision, un mauvais rendu des couleurs ou un éblouissement excessif provoquent des rebuts évitables.
Avant de dimensionner quoi que ce soit, il convient de collecter les données du site :
- Les plans du bâtiment avec hauteurs sous plafond, superficies par zone et réflectances des surfaces (plafond, murs, sol).
- La liste des tâches visuelles par zone, leur fréquence d'occupation et les risques associés.
- L'inventaire des luminaires existants avec leur état, leur puissance et les mesures lux disponibles.
- Les contraintes d'environnement : présence de poussières, vapeurs, produits chimiques, zones de lavage, vibrations, températures extrêmes.
- Les zones classées ATEX éventuelles et les exigences électriques du site.
Cette phase de cadrage évite les deux erreurs les plus fréquentes : le sous-dimensionnement qui génère une non-conformité immédiate, et le sur-dimensionnement qui gaspille l'investissement sans apporter de valeur supplémentaire.
Vous êtes fournisseur de Éclairage industriel ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. Zéro prospection à froid.
Recevoir des leads
Quelles sont les normes d'éclairage industriel en France ?
Le cadre réglementaire français repose sur les articles R.4223-1 à R.4223-12 du Code du travail, qui fixent les obligations de l'employeur en matière d'éclairage des locaux de travail. Ces textes imposent notamment :
- de maintenir un niveau d'éclairement adapté à la tâche,
- de prévoir un éclairage de sécurité,
- c'assurer la maintenance de l'installation.
Sur le plan normatif, la référence principale est la norme EN 12464-1 (identique à l'ISO/CIE 8995), relative à l'éclairage des lieux de travail intérieurs. Elle fixe pour chaque type d'activité les valeurs minimales d'éclairement moyen maintenu (Em), les valeurs maximales d'éblouissement (UGR) et les exigences de rendu des couleurs (Ra). Ces valeurs sont exprimées comme des niveaux à garantir dans le temps, en tenant compte du vieillissement des sources et de l'encrassement des optiques.
Il est important de distinguer les deux niveaux : la norme technique guide la conception et peut être opposée en cas de litige, tandis que la réglementation du Code du travail est directement opposable à l'employeur.
D'autres référentiels existent selon le pays ou le secteur, comme la GB50034 en Chine ou des normes sectorielles spécifiques à l'agroalimentaire. Les valeurs cibles varient donc selon la zone géographique, le type d'activité et les exigences du donneur d'ordre : la validation par un bureau d'études qualifié reste incontournable.

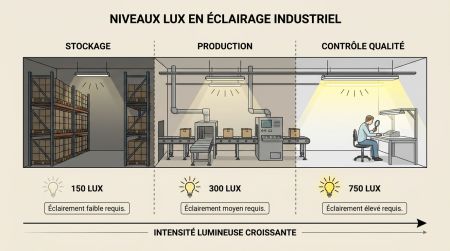

Quel niveau d'éclairage industriel faut-il selon les zones ?
La norme EN 12464-1 formule ses exigences en éclairement maintenu (Em), c'est-à-dire le niveau moyen à garantir tout au long de la durée de vie de l'installation, et non uniquement à la mise en service. Ce point est fréquemment négligé lors des appels d'offres. Le tableau ci-dessous présente des ordres de grandeur par zone. Ces valeurs doivent être validées par une étude photométrique adaptée au site.
| Zone ou activité | Éclairement maintenu (lux) | UGR max. | Ra min. |
|---|---|---|---|
| Cour extérieure / circulation | 20 - 50 lux | 25 | 20 |
| Stockage, accès peu fréquent | 100 lux | 25 | 40 |
| Stockage avec occupation permanente | 150 - 200 lux | 25 | 60 |
| Manutention, emballage, expédition | 300 lux | 25 | 60 |
| Production standard | 300 - 500 lux | 22–25 | 80 |
| Assemblage | 500 lux | 22 | 80 |
| Inspection, contrôle qualité | 750 - 1 000 lux | 19 | 90 |
| Zone ou activité : Cour extérieure / circulation | |
|---|---|
| Éclairement maintenu (lux) | 20 - 50 lux |
| UGR max. | 25 |
| Ra min. | 20 |
| Zone ou activité : Stockage, accès peu fréquent | |
|---|---|
| Éclairement maintenu (lux) | 100 lux |
| UGR max. | 25 |
| Ra min. | 40 |
| Zone ou activité : Stockage avec occupation permanente | |
|---|---|
| Éclairement maintenu (lux) | 150 - 200 lux |
| UGR max. | 25 |
| Ra min. | 60 |
| Zone ou activité : Manutention, emballage, expédition | |
|---|---|
| Éclairement maintenu (lux) | 300 lux |
| UGR max. | 25 |
| Ra min. | 60 |
| Zone ou activité : Production standard | |
|---|---|
| Éclairement maintenu (lux) | 300 - 500 lux |
| UGR max. | 22–25 |
| Ra min. | 80 |
| Zone ou activité : Assemblage | |
|---|---|
| Éclairement maintenu (lux) | 500 lux |
| UGR max. | 22 |
| Ra min. | 80 |
| Zone ou activité : Inspection, contrôle qualité | |
|---|---|
| Éclairement maintenu (lux) | 750 - 1 000 lux |
| UGR max. | 19 |
| Ra min. | 90 |
Pour les rayonnages, l'éclairage vertical joue un rôle déterminant. Un éclairement horizontal suffisant en allée ne garantit pas la lisibilité des références sur les façades de racks. Il est recommandé de viser un éclairement vertical d'au moins 50 lux sur les étagères et de dépasser 200 lux sur les façades de racks lorsque l'identification de produits ou la lecture de codes est fréquente.
La norme introduit également la notion de zones environnantes : la zone immédiate autour d'un poste (0,5 m) doit être éclairée à un niveau proportionnel à la tâche, et la zone de fond (3 m autour) à au moins un tiers de la zone environnante. Ces gradations limitent les contrastes brutaux qui génèrent fatigue visuelle et erreurs.
Comment améliorer la qualité d'un éclairage industriel ?
Le niveau de lux ne suffit pas à caractériser un éclairage de qualité. Quelques critères complémentaires conditionnent réellement la performance et le confort des opérateurs.
- L'uniformité (U₀) correspond au rapport entre l'éclairement minimal et l'éclairement moyen dans une zone. Une valeur U₀ inférieure à 0,4 crée des zones sombres et lumineuses qui fatiguent l'œil. Pour les zones environnantes, U₀ ≥ 0,4 est requis ; pour les zones de fond, U₀ ≥ 0,1.L'UGR (Unified Glare Rating) quantifie l'éblouissement d'inconfort sur une échelle de 10 à 30.
- La valeur de 19 constitue le seuil habituel pour les postes de travail industriels et les activités de précision ; certains travaux de très haute précision exigent UGR ≤ 16. Une erreur fréquente consiste à considérer l'UGR comme une caractéristique intrinsèque du luminaire, alors qu'il dépend de l'implantation dans le local. C'est la simulation photométrique qui permet de vérifier l'UGR réel de l'installation.
- L'IRC (Ra) mesure la fidélité du rendu des couleurs. Pour les activités courantes en production, Ra ≥ 80 est requis. Pour les postes d'inspection visuelle ou de contrôle couleur, Ra ≥ 90 est nécessaire afin de détecter des défauts de teinte ou de surface.
- La température de couleur (CCT) influence la vigilance et le confort. Une plage de 4 000 à 5 000 K convient à la majorité des environnements industriels : 4 000 K apporte un blanc neutre adapté à la production et à l'assemblage, tandis que 5 000 K renforce la vigilance dans les zones de contrôle ou de manutention intense. Au-delà de 5 500 K, la lumière perçue comme "froide" peut devenir inconfortable sur de longues durées.
- Le scintillement (flicker) est généralement sous-estimé. Un indice de flicker élevé provoque une fatigue visuelle accrue et peut créer des effets stroboscopiques dangereux sur des machines en rotation. Les luminaires industriels LED de qualité présentent un facteur de flicker inférieur à 10 % à pleine puissance et en régime de gradation.
Comment calculer le niveau d'éclairage en lux ?
Formule de base et ses limites opérationnelles
Le point de départ du dimensionnement d'un éclairage industriel est la formule simplifiée : Flux total nécessaire (lm) = Surface (m²) × Éclairement cible (lux)
Pour un entrepôt de 2 000 m² nécessitant 150 lux, le calcul donne : 2 000 × 150 = 300 000 lm. Ce chiffre est systématiquement sous-estimé, car il ne tient compte ni des pertes liées à l'implantation ni de la dégradation dans le temps.

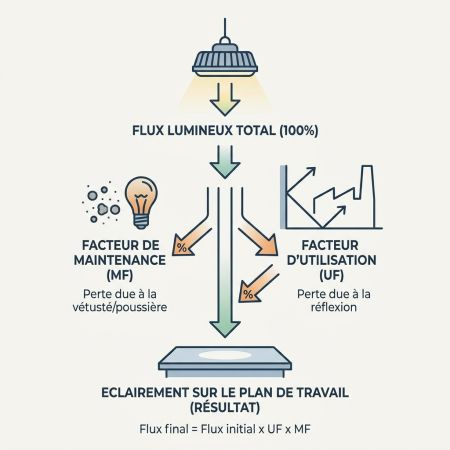

Corrections par UF et MF
Deux facteurs correctifs sont indispensables.
Le facteur d'utilisation (UF) traduit la part du flux émis par les luminaires qui atteint effectivement le plan de travail. Il dépend de la hauteur de montage, de la géométrie du local et des réflectances des surfaces. Il varie typiquement entre 0,50 et 0,75 selon les configurations. Un entrepôt avec structure métallique sombre, grande hauteur et allées étroites présente un UF bas.
Le facteur de maintenance (MF) traduit la dégradation du flux dans le temps due au vieillissement des LED, à l'encrassement des optiques et à la dégradation des surfaces. En environnement industriel poussiéreux, MF peut descendre à 0,64–0,70 si le plan de nettoyage n'est pas rigoureux. Un environnement propre avec nettoyage semestriel des luminaires peut atteindre 0,80.La formule complète devient :
Flux installé = (Surface × Lux cible) ÷ (UF × MF)
En reprenant l'exemple : 300 000 ÷ (0,65 × 0,70) = 300 000 ÷ 0,455 ≈ 659 000 lm à installer. Soit plus du double du calcul brut. Cela justifie pleinement le recours à une simulation avant tout achat.
Basculement vers DIALux ou Relux
Le calcul manuel ne vérifie ni l'uniformité, ni l'UGR, ni l'éclairement vertical sur les rayonnages. La simulation sous DIALux ou Relux intègre les fichiers photométriques réels des luminaires (formats IES ou LDT), les plans du bâtiment, les hauteurs de montage et les réflectances de surface. Elle produit des cartes en fausses couleurs qui révèlent immédiatement les zones sous-éclairées ou les sources d'éblouissement. Pour tout projet supérieur à 500 m² ou comportant des zones de précision, la simulation est nécessaire avant l'achat des éclairages industriels.
Comment choisir des luminaires pour un site industriel ?
High bay LED : de 6 à 20 m de hauteur
Le luminaire high bay LED est la solution de référence pour les halls de production, entrepôts et ateliers à grande hauteur. Disponibles en version "UFO" (circulaire) pour les zones ouvertes et en version linéaire pour les allées de racks, ils délivrent typiquement 15 000 à 40 000 lm selon la puissance. Les repères de sélection par hauteur sont les suivants.
| Hauteur sous plafond | Puissance indicative | Angle optique conseillé |
|---|---|---|
| De 4 à 6 m | 100 W | 90° à 120° |
| De 6 à 8 m | 150 W | 90° |
| De 8 à 10 m | 200 W | 60° à 90° |
| 10 m et plus | 240 W et plus | 60° |

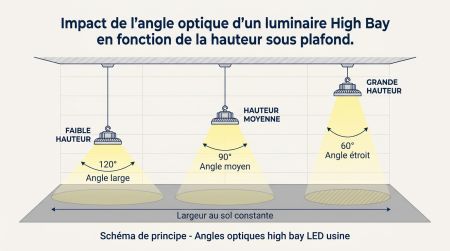

Un angle de 60° concentre le flux sous le luminaire, idéal pour les grandes hauteurs et les allées étroites. Un angle de 120° élargit la distribution lumineuse et convient aux zones ouvertes à faible hauteur.
Luminaires linéaires et tri-proof
Les luminaires tri-proof (étanches, résistants aux chocs et à la corrosion) sont conçus pour les environnements difficiles :
- ateliers humides
- zones de lavage
- chambres froides
- industries agroalimentaires
Leur indice de protection va de IP65 (jets d'eau directionnels) à IP69K (jets haute pression à haute température). L'indice de résistance aux chocs IK08 à IK10 protège contre les projections de palettes ou les contacts accidentels. Il est important de noter qu'IP69K n'implique pas automatiquement une meilleure résistance à l'immersion qu'IP67 : ces deux indices répondent à des contraintes différentes. Un luminaire IP69K tolère le lavage haute pression mais pas nécessairement l'immersion prolongée.
Luminaires ATEX pour zones à risque d'explosion
Les zones classifiées ATEX (Zone 1 et Zone 2 pour les gaz et vapeurs inflammables, Zone 21 et Zone 22 pour les poussières combustibles) imposent des luminaires certifiés selon la directive 2014/34/UE et le référentiel IECEx. La certification ATEX doit correspondre exactement à la classification de la zone définie par l'exploitant. L'éclairage Atex industriel supporte des contraintes thermiques et électrostatiques spécifiques ; leur sélection nécessite l'implication d'un bureau d'études spécialisé.
Comment réduire la consommation d'un éclairage industriel ?

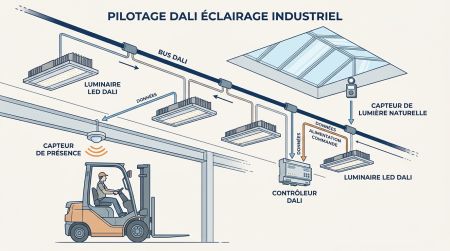

Le protocole DALI et ses avantages en industrie
Le protocole DALI (Digital Addressable Lighting Interface) permet d'adresser individuellement chaque luminaire ou groupe de luminaires sur un bus numérique. Chaque point de lumière reçoit une adresse unique, ce qui autorise une gradation précise par zone, des scénarios horaires et une supervision centralisée de l'état de chaque luminaire. La version DALI-2 améliore l'interopérabilité entre composants de fabricants différents et intègre nativement les capteurs dans le bus.
Capteurs de présence et de lumière du jour
Les capteurs de présence (PIR ou haute fréquence) permettent de passer automatiquement d'une valeur de veille (10 à 30 % du flux) à la pleine puissance lors de l'arrivée d'un opérateur. En allées d'entrepôt à faible fréquentation, ce scénario représente à lui seul 30 à 50 % d'économies sur la zone concernée. Les capteurs de lumière du jour asservissent le flux artificiel à la contribution naturelle disponible. Sur des zones bénéficiant d'éclairage zénithal ou de lanterneaux, la gradation automatique peut économiser 20 à 40 % de l'énergie sur les périodes de forte luminosité naturelle.
Ordres de grandeur d'économies et retour sur investissement
La combinaison remplacement LED + pilotage DALI + capteurs génère des économies de 50 à 70 % sur la facture d'éclairage industriel selon les scénarios (occupation des zones, heures de fonctionnement, technologie remplacée).
Sur un entrepôt fonctionnant 16 heures par jour, 250 jours par an, le retour sur investissement se situe fréquemment entre 12 et 24 mois. Ces chiffres restent des ordres de grandeur : ils dépendent du coût de l'électricité, du taux d'occupation des zones et du niveau de pilotage déployé. Une simulation économique spécifique au site est nécessaire avant toute décision d'investissement.
Comment installer un éclairage industriel en toute sécurité ?
Une installation réalisée sans protocole rigoureux expose à des risques électriques sérieux et à une réception non conforme. Les étapes clés sont les suivantes.
La consignation électrique consiste à mettre hors tension les circuits concernés, à verrouiller le tableau électrique et à apposer des étiquettes de consignation avant toute intervention. Cette procédure est obligatoire et doit être formalisée par un document signé.
La vérification des supports et fixations doit intervenir avant la pose. En grande hauteur, les charges admissibles des structures métalliques doivent être vérifiées par rapport au poids des luminaires et des câbles. Les luminaires doivent également être équipés d'un câble de sécurité anti-chute.
Le câblage doit respecter les sections prévues en fonction de la puissance installée et des longueurs de câble. Sur un réseau DALI, la topologie du bus et la longueur maximale de ligne (300 à 600 m selon les cas) doivent être planifiées avant l'installation.
Les réglages optiques (orientation des optiques, angles d'inclinaison) se font après la pose, luminaires sous tension, à l'aide d'un luxmètre. C'est à cette étape que les capteurs sont paramétrés (temporisation, seuils de présence, sensibilité lumière du jour).
La réception comprend des mesures d'éclairement au luxmètre selon une grille de points définie avant le chantier, la vérification de l'uniformité et, si applicable, une estimation de l'UGR par zone. Ces mesures constituent la preuve de conformité et doivent être archivées.
Comment assurer la maintenance d'un éclairage industriel ?
Le concept d'éclairement maintenu (Em) implique que la performance de l'installation doit rester au-dessus des seuils normatifs tout au long de sa durée de vie. Cela n'est possible qu'avec un plan de maintenance documenté et respecté.
Impact de l'encrassement sur le flux
La poussière déposée sur les optiques et les réflecteurs réduit significativement le flux utile. En environnement industriel poussiéreux, un luminaire non nettoyé pendant 18 mois peut perdre 20 à 30 % de son flux initial. Cet encrassement dégrade directement le MF et peut faire passer l'installation sous les seuils réglementaires sans que personne ne s'en aperçoive.
Plan de maintenance recommandé
- Nettoyage des optiques et des enveloppes des luminaires tous les 6 à 12 mois selon l'environnement (poussières, huiles, vapeurs).
- Inspection visuelle annuelle des drivers, des connexions et de l'état mécanique des fixations.
- Mesures d'éclairement au luxmètre tous les 2 à 3 ans pour vérifier que les niveaux maintenus restent conformes aux exigences.
- Remplacement des drivers défaillants sans attendre la panne totale du luminaire : le driver est le composant à durée de vie la plus courte.
- Mise à jour du registre de maintenance avec les dates d'intervention, les mesures et les luminaires remplacés.
FAQ
Quelle est la différence entre lux et lumens dans un projet d'éclairage industriel ?
Les lumens (lm) expriment le flux lumineux total émis par un luminaire, c'est-à-dire ce que la source produit. Les lux (lx) expriment l'éclairement reçu par une surface, c'est-à-dire ce que le plan de travail reçoit. Un luminaire de 20 000 lm installé à 10 m de hauteur ne produit pas les mêmes lux au sol qu'à 5 m. Le dimensionnement doit s'exprimer en lux cibles sur le plan de travail, puis remonter au flux installé nécessaire via les facteurs UF et MF.
Pourquoi l'UGR est-il mesuré à l'installation et pas seulement sur fiche technique ?
La fiche technique d'un luminaire indique une valeur UGR calculée dans un local de référence standardisé. En conditions réelles, l'UGR dépend aussi des dimensions du local, de la hauteur de montage, de l'espacement entre luminaires et des réflectances des surfaces. Deux installations utilisant le même luminaire peuvent produire des UGR très différents. C'est pourquoi la simulation DIALux est le seul moyen fiable de vérifier l'UGR avant l'achat et la pose.
Faut-il choisir 4 000 K ou 5 000 K pour un atelier ou un entrepôt ?
Les deux températures conviennent aux environnements industriels. La 4 000 K (blanc neutre) est préférable pour les postes de production, d'assemblage et les zones à occupation prolongée : elle limite la fatigue visuelle sur de longues durées. La 5 000 K (blanc froid) est recommandée pour les zones de contrôle qualité, d'inspection visuelle ou de préparation de commandes où la vigilance et la précision colorimétrique sont prioritaires. Au-delà de 5 500 K, la perception devient inconfortable pour des expositions longues.
Quelle est la différence entre IP65 et IP69K pour un luminaire industriel ?
IP65 garantit l'étanchéité totale à la poussière et la résistance aux jets d'eau directionnels. C'est le minimum recommandé pour la majorité des environnements industriels. IP69K certifie la résistance aux jets d'eau à haute pression (80 bar) et à haute température (80 °C) à courte distance, tel qu'utilisé dans les industries agroalimentaires ou pharmaceutiques. IP69K ne garantit pas l'immersion prolongée (IP67 ou IP68 couvrent cet usage). Le choix dépend donc précisément du protocole de nettoyage en vigueur sur le site.
Dans quels cas un luminaire ATEX est-il obligatoire ?
Un luminaire ATEX est obligatoire dès lors qu'un luminaire est installé dans une zone classifiée pour risque d'explosion, définie par l'évaluation des risques ATEX de l'entreprise. En Zone 1 et Zone 2 (gaz et vapeurs inflammables), ou en Zone 21 et Zone 22 (poussières combustibles), tout matériel électrique doit être certifié selon la directive 2014/34/UE. La classification de la zone détermine la catégorie du matériel : il n'est pas possible d'installer un luminaire IP69K standard, aussi robuste soit-il, dans une zone ATEX sans certification correspondante.
Comment estimer le nombre de high bay LED nécessaires pour un entrepôt ?
La méthode simplifiée consiste à calculer le flux total nécessaire (surface × lux cibles), puis à corriger par UF et MF, et enfin à diviser par le flux unitaire du luminaire choisi. Pour 2 000 m² à 150 lux avec UF = 0,65 et MF = 0,70, le flux installé doit atteindre environ 659 000 lm. Un high bay de 20 000 lm permet d'obtenir environ 33 luminaires. En pratique, la simulation DIALux affine ce nombre en tenant compte de la géométrie réelle et de la distribution des luminaires.
Le pilotage DALI est-il pertinent dans un entrepôt à occupation variable ?
Oui, c'est précisément dans ce cas que le DALI apporte le meilleur retour sur investissement. Un entrepôt à occupation variable présente des allées vides la majorité du temps : un scénario de veille à 20 % du flux, activé par capteur de présence, réduit la consommation de 50 à 70 % sur ces zones. Le DALI permet aussi de configurer des horaires d'allumage par zone, de détecter les pannes à distance et de piloter les niveaux de façon proportionnelle à la lumière naturelle disponible sous les lanterneaux.
