Temps de lecture estimé : 10min
💡 À retenir :
- L'éclairage ATEX relève de deux directives distinctes : la directive 2014/34/UE encadre la mise sur le marché des luminaires (responsabilité du fabricant), tandis que la directive 1999/92/CE impose à l'employeur le zonage du site et le choix d'équipements compatibles.
- La catégorie du luminaire doit correspondre à la zone : catégorie 1 pour zones 0/20, catégorie 2 pour zones 1/21, catégorie 3 pour zones 2/22 ; un luminaire catégorie 3 ne peut pas être installé en zone 1.
- En zone 1 gaz, le marquage attendu est II 2G avec un mode de protection Ex d ou Ex e ; en zone 21 poussières, le marquage attendu est II 2D Ex tb avec un indice IP minimum IP6X.
- La classe de température (T1 à T6) du luminaire doit rester inférieure à la température d'auto-inflammation du gaz ou de la poussière présent sur le site ; T4 correspond à 135 °C maximum de surface, T6 à 85 °C.
- Un indice IP élevé (IP66, IP67) ne remplace pas une certification Ex : l'étanchéité et la protection antidéflagrante sont deux propriétés distinctes, toutes deux nécessaires.
- La sélection finale d'un luminaire ATEX doit s'appuyer sur le plan de zonage validé du site, la politique HSE de l'établissement et les instructions du fabricant. L'installation doit être confiée à un personnel qualifié.
- Avant toute mise en service, trois documents sont à exiger : la Déclaration UE de conformité, le certificat d'examen de type UE, et la notice d'instructions du fabricant.
Dans une usine chimique, une salle de peinture, un silo de céréales ou un atelier de broyage, le luminaire n'est pas un équipement anodin. En présence d'atmosphères explosibles, un éclairage inadapté constitue une source d'inflammation potentielle. Deux cadres réglementaires européens s'appliquent simultanément aux éclairages industriels ATEX : l'un vise les fabricants qui conçoivent et commercialisent les luminaires, l'autre vise les exploitants qui définissent les zones à risque et sélectionnent les matériels.
Obtenez des devis pour des éclairages industriels

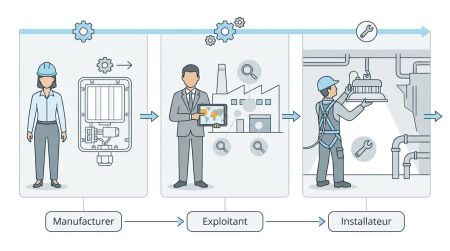

Quelles obligations ATEX encadrent l'éclairage industriel ?
Deux directives coexistent, avec des périmètres de responsabilité strictement différents.
- La directive 2014/34/UE (en vigueur depuis le 20 avril 2016, elle remplace la directive 94/9/CE) s'adresse aux fabricants, importateurs et distributeurs. Elle fixe les exigences essentielles de sécurité pour concevoir, évaluer et mettre sur le marché les équipements destinés aux atmosphères explosibles. Le fabricant produit une Déclaration UE de conformité à conserver pendant dix ans, fait appel à un organisme notifié pour les catégories 1 et 2, et appose le marquage CE accompagné du marquage Ex sur le produit.
- La directive 1999/92/CE s'adresse à l'employeur/exploitant. Elle impose d'évaluer le risque d'explosion, de classer les emplacements en zones, de choisir des équipements compatibles avec ces zones et de formaliser l'ensemble dans un Document Relatif à la Protection Contre les Explosions (DRPCE). Ce document doit être établi avant la mise en service et mis à jour après toute modification de procédé.
L'installateur ou intégrateur intervient en aval : il met en œuvre selon les instructions du fabricant, respecte les normes EN/IEC 60079-14 (sélection et installation) et veille à la conformité du câblage, des presse-étoupes et de la mise à la terre.
Les livrables à réunir lors d'un achat de luminaire industriel ATEX sont les suivants :
- La Déclaration UE de conformité du fabricant, mentionnant la directive 2014/34/UE.
- Le certificat d'examen de type UE délivré par l'organisme notifié (catégories 1 et 2).
- La notice d'instructions en langue française, incluant les conditions d'utilisation, les limites de température ambiante et les prescriptions d'installation.
- Le dossier technique si requis (catégorie 3 : autodéclaration possible).
Vous êtes fournisseur de Éclairage industriel ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. Zéro prospection à froid.
Recevoir des leads

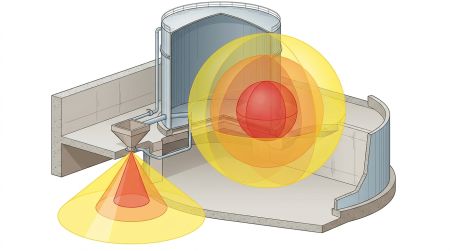

Comment le zonage ATEX détermine la catégorie de luminaire ?
Le zonage qualifie la fréquence et la durée de présence d'une atmosphère explosible. Plus la zone est basse, plus les exigences sur l'équipement sont élevées. Il existe deux familles distinctes : les zones gaz/vapeurs (0, 1, 2) et les zones poussières combustibles (20, 21, 22).
| Zone | Type d'atmosphère | Fréquence de présence | Catégorie requise | Marquage Ex type |
|---|---|---|---|---|
| Zone 0 | Gaz/vapeurs | Permanente ou fréquente | 1G | II 1G |
| Zone 1 | Gaz/vapeurs | Occasionnelle en fonctionnement normal | 2G | II 2G |
| Zone 2 | Gaz/vapeurs | Rare, courte durée | 3G | II 3G |
| Zone 20 | Poussières | Permanente ou fréquente | 1D | II 1D |
| Zone 21 | Poussières | Occasionnelle en fonctionnement normal | 2D | II 2D |
| Zone 22 | Poussières | Rare, courte durée | 3D | II 3D |
| Zone : Zone 0 | |
|---|---|
| Type d'atmosphère | Gaz/vapeurs |
| Fréquence de présence | Permanente ou fréquente |
| Catégorie requise | 1G |
| Marquage Ex type | II 1G |
| Zone : Zone 1 | |
|---|---|
| Type d'atmosphère | Gaz/vapeurs |
| Fréquence de présence | Occasionnelle en fonctionnement normal |
| Catégorie requise | 2G |
| Marquage Ex type | II 2G |
| Zone : Zone 2 | |
|---|---|
| Type d'atmosphère | Gaz/vapeurs |
| Fréquence de présence | Rare, courte durée |
| Catégorie requise | 3G |
| Marquage Ex type | II 3G |
| Zone : Zone 20 | |
|---|---|
| Type d'atmosphère | Poussières |
| Fréquence de présence | Permanente ou fréquente |
| Catégorie requise | 1D |
| Marquage Ex type | II 1D |
| Zone : Zone 21 | |
|---|---|
| Type d'atmosphère | Poussières |
| Fréquence de présence | Occasionnelle en fonctionnement normal |
| Catégorie requise | 2D |
| Marquage Ex type | II 2D |
| Zone : Zone 22 | |
|---|---|
| Type d'atmosphère | Poussières |
| Fréquence de présence | Rare, courte durée |
| Catégorie requise | 3D |
| Marquage Ex type | II 3D |
Un équipement certifié pour une catégorie plus exigeante peut être utilisé dans une zone moins contraignante, à condition que son marquage le permette. L'inverse est strictement interdit : un luminaire industriel catégorie 3 ne peut pas être installé en zone 1.
Exemples concrets :
Exemples concrets :
- une zone 1 dans une salle de process d'une raffinerie requiert un luminaire II 2G ;
- une zone 21 dans un atelier d'ensachage de farines requiert un luminaire II 2D Ex tb ;
- une zone 2 autour d'une vanne de transfert de solvant accepte un luminaire II 3G Ex ec ou Ex nA.

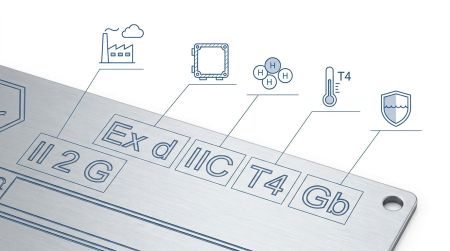

Comment lire un marquage Ex sur la plaque signalétique ?
Le marquage Ex est la "carte d'identité" du luminaire. Chaque champ a une signification précise et doit être vérifié par rapport au zonage du site.
| Champ | Signification | Exemple |
|---|---|---|
| CE + n° organisme notifié | Conformité EU, évaluation tierce | CE 0080 |
| Symbole Ex (hexagone jaune/noir) | Conformité à un mode de protection normalisé | Ex |
| Groupe | I = mines ; II = industrie de surface (hors mines) | II |
| Catégorie | 1, 2 ou 3 selon zone | 2 |
| G ou D | G = gaz/vapeurs ; D = poussières | G |
| Mode de protection | Ex d, Ex e, Ex t, Ex n, Ex i… | Ex d |
| Groupe de gaz ou poussières | IIA/IIB/IIC (gaz) ; IIIA/IIIB/IIIC (poussières) | IIC |
| Classe de température | T1 (450 °C max) à T6 (85 °C max) | T4 |
| EPL | Ga/Gb/Gc (gaz) ; Da/Db/Dc (poussières) | Gb |
| IP | Indice d'étanchéité (poussières/eau) | IP66 |
Exemple commenté : le marquage II 2G Ex d IIC T4 Gb se lit ainsi : équipement groupe II (industrie de surface), catégorie 2 (zone 1 gaz), atmosphère gaz, mode antidéflagrant, groupe gaz IIC (hydrogène, acétylène), température de surface maximale 135 °C, niveau de protection Gb.
Pour les poussières : II 2D Ex tb IIIC T80°C Db IP66 désigne un luminaire catégorie 2 poussières (zone 21), protection par enveloppe (mode tb), poussières conductrices (IIIC), température de surface maximale 80 °C, indice IP66.
La température ambiante (Ta) figure parfois dans le marquage ou la notice (ex. : -20 °C à +40 °C). Elle doit correspondre aux conditions réelles du site ; une Ta réelle supérieure au maximum du produit remet en cause sa conformité.
La température ambiante (Ta) figure parfois dans le marquage ou la notice (ex. : -20 °C à +40 °C). Elle doit correspondre aux conditions réelles du site ; une Ta réelle supérieure au maximum du produit remet en cause sa conformité.
Quels modes de protection Ex choisir pour l'éclairage industriel ?
Les modes de protection diffèrent par leur principe de sécurité, leur zone d'application et leurs contraintes de mise en œuvre.
- Ex d - Enveloppe antidéflagrante (norme EN/IEC 60079-1)
L'équipement est enfermé dans un boîtier capable de contenir une explosion interne et d'empêcher sa propagation. Ce mode convient aux zones 0 et 1 (catégories 1G et 2G). C'est l'un des plus courants pour les projecteurs industriels en zone 1.
Contrainte : le boîtier est généralement lourd et les interventions de maintenance nécessitent une consignation électrique préalable.
- Ex e - Sécurité augmentée (norme EN/IEC 60079-7)
- Ex n / Ex ec - Mode non-incendiaire (norme EN/IEC 60079-15)
- Ex t - Protection par enveloppe pour poussières (norme EN/IEC 60079-31)
- Ex i - Sécurité intrinsèque (norme EN/IEC 60079-11)
Limite l'énergie disponible dans le circuit pour qu'aucune étincelle ne puisse déclencher une inflammation. Adapté à la zone 0, très utilisé en instrumentation et capteurs. En éclairage, son usage reste marginal mais mérite d'être connu.
- La norme EN/IEC 60079-0 constitue le référentiel général définissant les exigences communes à tous les modes de protection.

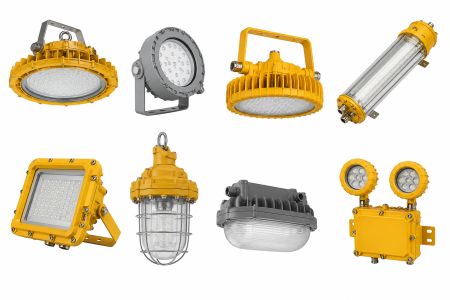

Comment choisir un luminaire ATEX LED selon l'usage terrain ?
Performance lumineuse et implantation
La technologie LED est admise et courante en éclairage ATEX. Le choix du flux lumineux, de la photométrie et de la hauteur de pose relève des règles générales d'éclairage industriel, sans exigences réglementaires ATEX spécifiques en lux. Pour les hauteurs de pose supérieures à 6 m (entrepôts, high-bay), des projecteurs LED de forte puissance avec optique concentrée garantissent une bonne uniformité au sol sans multiplier les points de fixation.
L'éblouissement doit être maîtrisé, en particulier dans les zones de circulation et de manutention. Un angle de faisceau large convient aux réglettes en allée étroite, un faisceau étroit aux projecteurs en hauteur. La maintenance de l'optique (nettoyage) doit rester possible sans altérer l'intégrité du mode de protection.
L'éblouissement doit être maîtrisé, en particulier dans les zones de circulation et de manutention. Un angle de faisceau large convient aux réglettes en allée étroite, un faisceau étroit aux projecteurs en hauteur. La maintenance de l'optique (nettoyage) doit rester possible sans altérer l'intégrité du mode de protection.
Gestion thermique et driver
En éclairage industriel LED ATEX, la gestion thermique est critique : la température de jonction influe directement sur la durée de vie et sur la température de surface du luminaire. Un driver mal adapté ou une dissipation thermique insuffisante peuvent faire dépasser la classe T déclarée dans le marquage, rendant l'équipement non conforme. Les drivers intégrés doivent être certifiés ATEX au même titre que le corps du luminaire. La gradation et la commande à distance sont techniquement possibles, à condition que les composants concernés soient eux aussi certifiés pour la zone.
Robustesse : IP, IK, corrosion, vibrations
L'indice IP (Ingress Protection) renseigne sur la résistance aux poussières et à l'eau. Un IP66 résiste aux jets d'eau puissants ; un IP67 garantit une immersion temporaire. Ces indices sont pertinents pour les environnements humides ou les zones soumises à un nettoyage au jet, mais ils ne remplacent pas la certification Ex.
L'indice IK caractérise la résistance aux chocs mécaniques : un IK08 (5 joules) convient à la plupart des environnements industriels, un IK10 (20 joules) est recommandé dans les zones de manutention ou soumises à des vibrations.
En environnement marin ou chimiquement agressif, le corps du luminaire doit être en aluminium thermolaqué, en acier inoxydable ou en composite GRP (polyester renforcé fibre de verre). Les zones soumises à des vibrations importantes nécessitent des systèmes de fixation avec brides de serrage et joints anti-vibration.
En environnement marin ou chimiquement agressif, le corps du luminaire doit être en aluminium thermolaqué, en acier inoxydable ou en composite GRP (polyester renforcé fibre de verre). Les zones soumises à des vibrations importantes nécessitent des systèmes de fixation avec brides de serrage et joints anti-vibration.
Quelles contraintes d'installation influencent la conformité ATEX ?
L'installation d'un éclairage industriel ATEX ne tolère aucune improvisation. La norme EN/IEC 60079-14 encadre la sélection, le montage et la vérification initiale ; la norme EN/IEC 60079-17 fixe les exigences d'inspection et de maintenance périodiques.

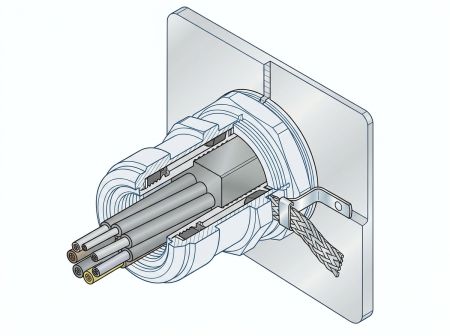

Les presse-étoupes constituent un point de vigilance majeur. En zone 1, des presse-étoupes barrières (avec résine liquide ou gel) sont requis pour empêcher la migration de gaz le long du câble vers des zones non classées. En zone 21, les presse-étoupes doivent être compatibles Ex tb et garantir l'étanchéité aux poussières. Un presse-étoupe non certifié Ex, même parfaitement étanche à l'eau, invalide la protection de l'ensemble certifié.
Les presse-étoupes constituent un point de vigilance majeur. En zone 1, des presse-étoupes barrières (avec résine liquide ou gel) sont requis pour empêcher la migration de gaz le long du câble vers des zones non classées. En zone 21, les presse-étoupes doivent être compatibles Ex tb et garantir l'étanchéité aux poussières. Un presse-étoupe non certifié Ex, même parfaitement étanche à l'eau, invalide la protection de l'ensemble certifié.
Les six points d'installation à contrôler systématiquement sont les suivants :
- Vérifier que le luminaire est bien identifié sur le plan de zonage avant le début des travaux.
- Utiliser exclusivement des presse-étoupes certifiés Ex, dimensionnés au diamètre exact du câble.
- Assurer la continuité de la mise à la terre (borne de terre identifiable, serrage au couple prescrit).
- Ne pas modifier l'enveloppe, percer le boîtier ni remplacer un composant par un équivalent non référencé dans la notice.
- Respecter les orientations de montage indiquées par le fabricant (certains modes de protection sont validés pour une orientation précise).
- Réaliser un contrôle documentaire final avant mise sous tension : cohérence entre plaque signalétique, zone du site et DoC.
Comment vérifier la conformité avant mise en service d'un éclairage ATEX ?
La conformité d'un luminaire ATEX se vérifie en trois niveaux complémentaires : la plaque signalétique, les documents du fabricant et la cohérence avec le zonage du site.
Sur la plaque, le marquage CE et le symbole Ex doivent coexister. Le numéro de l'organisme notifié (ex. : 0080) figure entre le marquage CE et le marquage Ex pour les catégories 1 et 2. La Déclaration UE de conformité liste explicitement la directive 2014/34/UE et les normes EN/IEC 60079 appliquées. Un marquage CE seul, sans référence à la directive 2014/34/UE dans la DoC, ne suffit pas à justifier un usage en zone ATEX.
Les documents à exiger avant toute commande ou mise en service d'un éclairage industriel ATEX :
Sur la plaque, le marquage CE et le symbole Ex doivent coexister. Le numéro de l'organisme notifié (ex. : 0080) figure entre le marquage CE et le marquage Ex pour les catégories 1 et 2. La Déclaration UE de conformité liste explicitement la directive 2014/34/UE et les normes EN/IEC 60079 appliquées. Un marquage CE seul, sans référence à la directive 2014/34/UE dans la DoC, ne suffit pas à justifier un usage en zone ATEX.
Les documents à exiger avant toute commande ou mise en service d'un éclairage industriel ATEX :
- La Déclaration UE de conformité (DoC), mentionnant la directive 2014/34/UE et les normes EN/IEC 60079 applicables.
- Le certificat d'examen de type UE délivré par l'organisme notifié (obligatoire pour catégories 1 et 2).
- La notification QAN (Quality Assurance Notification) si applicable (contrôle continu de la production).
- La notice d'instructions en français, avec les conditions d'utilisation, les limites Ta, les prescriptions de presse-étoupes et les instructions de maintenance.
- La fiche technique avec le marquage Ex complet, les dimensions et le schéma de câblage.
FAQ : éclairage ATEX, LED et certifications
La technologie LED est-elle autorisée en zone ATEX ?
Oui, la technologie LED est pleinement admise en éclairage ATEX. La directive 2014/34/UE est technologiquement neutre : elle fixe des exigences de résultat (température de surface, intégrité de l'enveloppe, absence d'arcs) et non une technologie imposée. Les luminaires LED ATEX doivent passer les mêmes évaluations de conformité que les luminaires fluorescents ou à décharge. Le point d'attention spécifique à la LED est la gestion thermique du driver, qui doit être intégré dans l'enveloppe certifiée ou lui-même certifié Ex.
Quelle est la différence entre certification ATEX et IECEx ?
La certification ATEX (directive 2014/34/UE) est obligatoire pour mettre sur le marché et utiliser un équipement dans l'Union européenne. La certification IECEx est un schéma international de reconnaissance mutuelle, utile pour des projets hors UE ou des achats multi-pays. Les deux s'appuient sur les normes de la famille EN/IEC 60079. Une certification IECEx seule est insuffisante pour satisfaire aux exigences réglementaires UE. Une double certification ATEX + IECEx est recommandée pour les projets à portée internationale.
Un luminaire zone 22 peut-il suffire en zone 21 ?
Non. Un luminaire certifié pour la zone 22 (catégorie 3D) n'est pas admissible en zone 21, qui requiert une catégorie 2D. Le principe de compatibilité ne fonctionne que dans un sens : un luminaire catégorie 2D peut être installé en zone 22, mais pas l'inverse.
L'éclairage de secours est-il soumis aux mêmes exigences ATEX ?
Oui. Tout luminaire de secours installé dans une zone ATEX classée doit porter le marquage Ex adapté à la catégorie de la zone. Les blocs autonomes de secours ATEX (BAES ATEX) existent avec les modes de protection Ex d, Ex e ou Ex t selon les zones. Leur certification Ex s'évalue de la même façon que pour un luminaire standard.
Qui est habilité à définir le zonage ATEX d'un site ?
Le zonage relève de la responsabilité de l'employeur/exploitant, en application de la directive 1999/92/CE. Il est réalisé par une personne compétente (ingénieur HSE, bureau d'études spécialisé), à partir de l'analyse des substances présentes, des procédés, des conditions de ventilation et des configurations de site. Un fournisseur de luminaires peut aider à sélectionner un équipement à partir d'une zone déjà définie, mais il ne peut pas se substituer à l'exploitant pour la définition du zonage lui-même.
