Temps de lecture estimé : 8min
đź’ˇ Ce qu'il faut retenir :
- Les spreaders palonniers pour conteneurs se déclinent en trois grandes familles : le spreader fixe (taille unique), le spreader télescopique (ajustable de 20' à 45' selon les modèles) et le spreader tandem/twin-lift (deux conteneurs simultanés selon configuration).
- Le choix du spreader conteneur dépend des tailles ISO à manutentionner (10', 20', 30', 40', 45'), du mix (ex. 20'/40'/45') et des cadences visées.
- Le type d’engin (grue, portique, pont roulant, chariot) conditionne l’interface, la SWL/CMU disponible et certaines options (corrections de position).
- Le système de verrouillage — twistlocks manuels, semi-automatiques ou automatiques — influe sur la sécurité, la vitesse d'opération et l’exposition des équipes en zone de manœuvre.
- Hydraulique ou tout-électrique : l’arbitrage se fait surtout sur la maintenance, le risque de fuite, le bruit et les contraintes environnementales du site.
- Avant achat, vérifier marquage CE, directive 2006/42/CE et NF EN 13155 A1, ainsi que la documentation et les essais fournis par le fabricant.
Devis pour un spreader palonnier pour conteneur
Le choix d'un spreader pour conteneur repose sur trois variables opérationnelles : les tailles ISO des conteneurs à manutentionner (20', 40', 45' ou combinaisons twin-lift), la cadence des opérations et le type d'engin associé (grue, portique, chariot ou pont roulant). Les configurations fixe, télescopique et tandem répondent chacune à des besoins distincts en termes de polyvalence et d’organisation des flux. Le mode de verrouillage (twistlocks manuels ou automatiques) et le choix entre motorisation hydraulique et tout-électrique affinent ensuite le dimensionnement selon l'environnement de travail et les contraintes de maintenance.
Quels sont les types de spreaders palonniers ?
| Type | Tailles ISO couvertes | Configurations | Usages typiques | Limites / points de vigilance |
|---|---|---|---|---|
| Spreader fixe | Une taille déterminée (ex. 20' ou 40') | Single-lift (1 conteneur) | Flux homogènes, équipements standardisés | Peu adapté si le parc mélange plusieurs tailles |
| Spreader télescopique | 20' à 45' selon modèles (certains dès 10') | Single-lift ajustable | Parcs mixtes, changements fréquents de format | Plus complexe : coût et maintenance souvent plus élevés |
| Spreader tandem / twin-lift | 2×20', 40'/45' selon configuration | Twin-lift (2×20'), split headblock (2 spreaders) | Grands ports, portiques/grues haute cadence | Engin compatible requis ; SWL/CMU et poids propre à vérifier |
| Type : Spreader fixe | |
|---|---|
| Tailles ISO couvertes | Une taille déterminée (ex. 20' ou 40') |
| Configurations | Single-lift (1 conteneur) |
| Usages typiques | Flux homogènes, équipements standardisés |
| Limites / points de vigilance | Peu adapté si le parc mélange plusieurs tailles |
| Type : Spreader télescopique | |
|---|---|
| Tailles ISO couvertes | 20' à 45' selon modèles (certains dès 10') |
| Configurations | Single-lift ajustable |
| Usages typiques | Parcs mixtes, changements fréquents de format |
| Limites / points de vigilance | Plus complexe : coût et maintenance souvent plus élevés |
| Type : Spreader tandem / twin-lift | |
|---|---|
| Tailles ISO couvertes | 2Ă—20', 40'/45' selon configuration |
| Configurations | Twin-lift (2Ă—20'), split headblock (2 spreaders) |
| Usages typiques | Grands ports, portiques/grues haute cadence |
| Limites / points de vigilance | Engin compatible requis ; SWL/CMU et poids propre à vérifier |

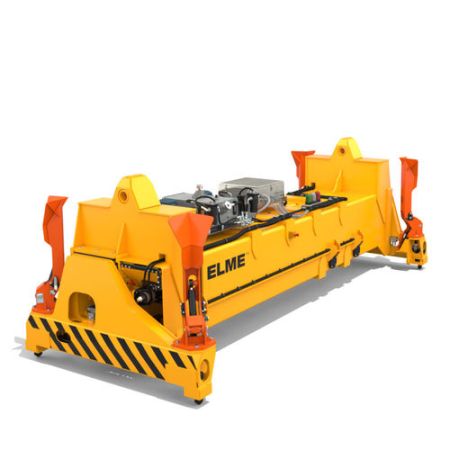

Spreader télescopique
Le spreader télescopique couvre plusieurs longueurs de conteneurs ISO sans changement d'outil : le plus souvent de 20' à 40', et de 20' à 45' sur les gammes les plus polyvalentes. Cette capacité d'adaptation en fait un choix fréquent dans les terminaux qui traitent des parcs mixtes.
Sur le plan technique, la structure mono-poutre peut améliorer la visibilité de l'opérateur sur les coins du conteneur. Le verrouillage s’appuie sur des twistlocks (manuels ou commandés), parfois dits flottants, qui tolèrent de légers écarts d’alignement et limitent les chocs lors de la prise.
Pour choisir un modèle adapté, vérifier notamment :
- les longueurs réellement couvertes (20'/40'/45') et la compatibilité coins ISO ;
- la compatibilité avec l’engin (grues portuaires, portiques de quai, chariot reachstacker) et l’interface mécanique ;
- les impacts maintenance (complexité du télescopage, points de contrôle lors des vérifications périodiques).
Spreader fixe
Les spreaders fixes sont dimensionnés pour une taille de conteneur déterminée, le plus souvent 20' ou 40'. Ils conviennent particulièrement aux sites où les flux sont homogènes et où les changements de format sont rares, car leur conception plus simple limite les réglages et facilite l’entretien.
En pratique, un spreader fixe est pertinent si :
- le parc est standardisé sur une longueur dominante (ex. 40') ;
- la cadence impose une solution robuste avec peu d’éléments mobiles ;
- l’engin associé (grue, portique ou pont roulant) est déjà configuré pour cette interface.
La limite principale est la polyvalence : si votre parc évolue (20' + 40' + 45'), il faudra changer d’outil ou prévoir un second spreader. Avant achat, confirmer la stabilité des formats manipulés et les conditions d’exploitation (environnement marin, accès maintenance, fréquence d’inspection).
Spreader tandem/split
Le spreader tandem et ses variantes (twin-lift, split headblock) permettent de lever deux conteneurs simultanément, afin d’augmenter la productivité par cycle de grue ou de portique. La configuration twin-lift prend deux conteneurs 20' côte à côte en une seule opération (configuration 2×20'). Le split headblock couple deux spreaders sous un même organe de suspension et permet, selon les modèles, de passer d'un à deux spreaders actifs.
Points de vigilance pour dimensionner cette famille :
- Compatibilité engin : charge totale, SWL/CMU utile (poids propre du spreader inclus) et interface.
- Combinaisons réellement supportées : 2×20', 40', 45' ou autres selon modèles.
- Exigences de précision : en tandem, les corrections (latéral, skew, trim) peuvent être nécessaires selon le contexte d’exploitation.
- Conformité et essais : à ces niveaux de charge, exiger une documentation complète et des essais de charge selon les pratiques du fournisseur et du site.
Ces configurations sont surtout utilisées sur des portiques de quai ou des grues de grande capacité dans les grands ports à flux intensif ; elles sont moins adaptées si l’engin n’est pas dimensionné pour des prises doubles.
Vous ĂŞtes fournisseur de spreader pour conteneur ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. ZĂ©ro prospection Ă froid.
Recevoir des leads
Quels critères font varier le choix d'un spreader conteneur ?
Tailles ISO et configurations de prise
Les conteneurs ISO se déclinent en longueurs standardisées : 10', 20', 30', 40' et 45'. La majorité des terminaux travaille avec des 20' et des 40', mais les flux incluant des 45' nécessitent un spreader télescopique dont la plage de réglage atteint explicitement 45'.
Pour orienter le choix selon la composition du parc :
- Si le parc comprend exclusivement des conteneurs d'une seule longueur, le spreader fixe reste la solution la plus simple Ă maintenir.
- Si le parc mixe 20' et 40' (et/ou 45'), le spreader télescopique évite les changements d’outil entre les cycles.
- Si le parc inclut des 45', vérifier auprès du fournisseur la couverture 45' et le comportement des twistlocks sur des coins ISO potentiellement usagés.
- Si le site vise la prise simultanée de deux conteneurs 20', le twin-lift ou le split headblock sont à étudier, sous réserve de compatibilité SWL/CMU et interface engin.
La SWL/CMU doit être vérifiée pour chaque configuration : la masse du spreader vient en déduction de la capacité utile disponible pour la charge.
Twistlocks : verrouillage manuel ou automatique selon la cadence
Le système de verrouillage conditionne la sécurité des opérations et le temps de cycle. Les twistlocks manuels impliquent une intervention pour confirmer le verrouillage avant levage ; ils conviennent plutôt aux sites à cadence modérée, avec une organisation permettant le contrôle.
Les twistlocks automatiques ou semi-automatiques se pilotent depuis la cabine ou via le cycle de levage : ils limitent les interventions au sol et soutiennent les cadences élevées. Certains spreaders intègrent des twistlocks flottants, utiles pour compenser de légers écarts d’alignement et faciliter l’engagement sur des conteneurs en service.
Le choix dépend surtout de la cadence cible et des exigences de sécurité du site (procédures de confirmation du verrouillage, traçabilité, etc.).
Hydraulique ou tout-Ă©lectrique
La motorisation hydraulique est largement utilisée pour actionner le télescopage et/ou le verrouillage, notamment sur des équipements destinés à des cycles répétitifs.
Les spreaders tout-électriques peuvent présenter des impacts concrets en exploitation :
- Absence de fluide hydraulique : réduction du risque de fuite et des contraintes associées sur les quais ou zones sensibles.
- Niveau sonore : fonctionnement souvent plus discret selon conception.
- Maintenance : moins d’opérations liées à l’huile, filtres et flexibles, au profit d’une maintenance orientée composants électriques.
L’arbitrage se fait au cas par cas selon contraintes environnementales, disponibilité maintenance et politiques de site.
Fonctions de stabilité et mouvements utiles en terminal
Selon les opérations (pose sur navire, châssis, empilage) et les conditions (vent, mouvements du navire), certaines fonctions de compensation et de positionnement peuvent réduire les incidents et améliorer la précision.
Exemples d’options rencontrées selon les modèles :
- Gestion du déséquilibre de charge : dispositifs d’ajustement du centre de gravité pour stabiliser une charge inégalement répartie.
- Absorption de chocs : amortisseurs limitant les impacts lors de la prise et de la dépose.
- Déplacement latéral, skew, trim : corrections fines de positionnement, parfois intégrées au spreader, parfois à l’engin.
Ces fonctions ne sont pas systématiques : elles se spécifient au cahier des charges en lien avec les cas d’usage et la cadence attendue.
Quelles exigences de conformité vérifier avant l'achat d'un spreader pour conteneur ?
Tout palonnier pour conteneur (y compris un palonnier spreader) mis sur le marché européen doit satisfaire aux exigences de la directive machines 2006/42/CE. En pratique, cela se traduit notamment par un marquage CE, une déclaration CE de conformité et une notice d’utilisation adaptée au matériel livré.
La norme souvent mobilisée pour les accessoires de levage est la NF EN 13155 A1. Selon les fournisseurs et les politiques de site, il peut aussi être pertinent de demander les éléments de preuve des essais/épreuves et la traçabilité (plaque signalétique, numéro de série, SWL/CMU, année).
Avant réception, demander au minimum : marquage CE sur l’équipement, déclaration CE de conformité, notice (montage, mise en service, maintenance, vérifications) et les rapports d’essais fournis pour le modèle livré.
Quels sont les cas d’usage d’un spreader pour container ?
Ports et terminaux intermodaux
Les spreaders palonniers trouvent leur usage principal dans les ports et les terminaux intermodaux, montés sur des grues portuaires ou des portiques de quai pour charger et décharger les conteneurs sur navires, trains ou camions. La variété des tailles traitées (20', 40', 45') oriente vers un spreader télescopique ou un dispositif twin-lift/tandem selon la cadence et le mix.
Dans ce contexte, les critères déterminants sont souvent :
- La diversité de tailles : parc mixte 20'/40'/45' → télescopique couvrant la plage utile ; flux 2×20' → twin-lift si l’engin le permet.
- Le verrouillage automatique : à forte cadence, il réduit le temps de cycle et limite les interventions au sol.
- Les options de positionnement (déplacement latéral, skew, trim) utiles pour la pose en cellule et l’alignement fin.
Un spreader port doit aussi être spécifié en tenant compte de l’environnement marin (salinité, humidité) et du plan de maintenance du terminal.
Chantiers navals et installations offshore
Dans les chantiers navals et les installations offshore, les spreaders palonniers peuvent être utilisés avec des grues de bord ou des grues mobiles pour déplacer des équipements lourds et encombrants. L'environnement marin (salinité, humidité) implique des exigences de protection contre la corrosion et un plan d’inspection adapté.
Selon les contraintes HSE du site, une motorisation tout-électrique peut être recherchée pour limiter le risque de fuite. Le verrouillage des spreaders pour conteneur doit rester fiable malgré des conditions d’utilisation difficiles (vibrations, humidité, conteneurs usagés), ce qui peut orienter vers des options de tolérance d’alignement et des contrôles de verrouillage.
Secteurs aéroportuaires
Dans les aéroports, l’usage d’un spreader dédié au conteneur ISO est plus rare que dans un port, mais des solutions de manutention peuvent exister pour des charges unitaires ou des caisses de fret standardisées nécessitant une prise stable et une manutention précise. Dans ce contexte, la compatibilité entre l’interface du spreader et l’engin disponible (véhicules de piste, chariots de manutention) et les exigences de sécurité priment sur la recherche de polyvalence en tailles ISO.
FAQ
Un spreader conteneur peut-il lever du 45 pieds ?
Oui, mais uniquement si le modèle est prévu pour cette longueur. Pour un spreader conteneur, vérifiez la plage de réglage annoncée (ex. 20'–45' selon modèles), la compatibilité avec les coins ISO et la SWL/CMU disponible dans la configuration 45'. Demandez aussi le mode de verrouillage (twistlocks) et les preuves d’essais fournies pour l’équipement livré.
Quelle différence entre twin-lift, tandem et split headblock ?
Le twin-lift vise surtout la prise simultanée de 2×20' en une seule opération. Le tandem regroupe des configurations permettant de lever deux conteneurs selon l’architecture de l’engin et du spreader (selon modèles et interfaces). Le split headblock correspond à une configuration où deux spreaders peuvent être montés/couplés sous un même ensemble de suspension pour adapter la prise. Dans tous les cas, la compatibilité de l’engin (SWL/CMU, stabilité, mouvements de correction) est déterminante.
Quelles normes et documents demander pour un palonnier conteneur ?
Pour un palonnier conteneur, demandez a minima le marquage CE, la déclaration CE de conformité et la notice d’utilisation/maintenance. Côté référentiels, vérifiez la prise en compte de la directive 2006/42/CE et, le cas échéant, la NF EN 13155 A1, ainsi que les rapports d’essais/épreuves et la traçabilité (plaque signalétique, SWL/CMU, numéro de série) correspondant à l’équipement livré.
Qu’est-ce qu’un chariot spreader et pour quels usages ?
Un chariot spreader désigne généralement un chariot de manutention (ex. reachstacker, chariot porte-conteneurs) équipé d’un spreader adapté. Pour acheter le bon ensemble, vérifiez l’interface de montage, les tailles ISO couvertes (20'/40'/45' selon besoins), la SWL/CMU disponible avec le poids du spreader, et le type de twistlocks (manuel/auto) compatible avec votre organisation de site.
