Quelles dimensions pour une porte sectionnelle industrielle selon l'usage ?

💡 Ce qu'il faut retenir :

• Les dimensions standard d'une porte sectionnelle industrielle se situent entre 2 et 8 m de largeur et entre 2 et 10 m de hauteur, avec des fourchettes courantes de 3 000 à 6 000 mm en largeur et de 3 000 à 5 000 mm en hauteur.
• La baie (dimensions maçonnées) et le clair de passage (hauteur et largeur utiles) sont deux cotes distinctes : le clair de passage est toujours inférieur à la baie.
• Trois réservations conditionnent la faisabilité de pose : le linteau (≥ 450 mm en levée standard, ≥ 200 mm en levée réduite), les écoinçons latéraux (100 à 300 mm selon les options) et le refoulement sous plafond.
• Le type de levée (standard, linteau réduit, levée haute, levée verticale) détermine l'espace nécessaire au-dessus de la baie et la profondeur à dégager sous plafond.
• Pour un quai de chargement, le repère courant est 3 000 × 3 000 mm ; les accès engins et grandes installations atteignent 5 à 8 m de haut pour 4 à 6 m de large.
• L'épaisseur des panneaux varie de 40 à 80 mm : 40–45 mm suffit en transit standard, 60–80 mm s'impose pour les zones à température contrôlée.

Pour choisir les dimensions d'une porte sectionnelle industrielle, deux paramètres pilotent l'ensemble : le gabarit des flux (véhicules, engins, marchandises) et les contraintes du bâtiment (hauteur disponible au linteau, espaces latéraux, profondeur sous plafond). Un dimensionnement adapté garantit la fluidité des opérations, la maîtrise des consommations énergétiques et la sécurité des manœuvres. Pour chaque projet, le relevé doit distinguer la baie maçonnée et le clair de passage utile, puis vérifier les cotes de réservation indispensables avant toute commande. Un fabricant de porte sectionnelle industrielle apporte des préconisations dimensionnelles adaptées à chaque configuration de site. La conformité à la norme pour porte sectionnelle industrielle EN 13241-1 conditionne également certains choix de conception.

Avant toute commande, cinq cotes structurent le choix d'une porte sectionnelle industrielle : la largeur et la hauteur de passage, l'épaisseur des panneaux, la hauteur de levage et l'espacement latéral. À ces cinq mesures s'ajoutent les cotes de réservation (linteau, écoinçons, refoulement) qui déterminent la faisabilité de la pose selon la configuration du bâtiment et le type de levée retenu.

La hauteur des portes industrielles s'étend de 2 à 10 m, avec une fourchette courante de 3 000 à 5 000 mm sur la majorité des sites. Les largeurs vont de 2 à 8 m, les plus fréquentes se situant entre 3 000 et 6 000 mm, proposées par incréments de 500 mm. Ces repères couvrent les fabrications catalogue ; au-delà, la porte est réalisée sur mesure et peut atteindre 12 m dans les deux dimensions sur projets spécifiques. Il convient de distinguer la baie maçonnée (dimension du tableau fini, mur à mur) et le clair de passage utile, qui correspond à la hauteur et à la largeur réellement disponibles pour le franchissement. Le clair de passage est toujours légèrement inférieur à la baie en raison des joints, des profiles de pose et des ferrures. Pour un quai de chargement courant, le repère retenu est 3 000 × 3 000 mm de clair de passage ; pour des accès semi-remorques, la largeur monte à 3 500 mm et la hauteur à 4 500 mm. Les chariots élévateurs chargés exigent une hauteur utile d'au moins 3 500 à 4 000 mm selon le mât en position relevée.

Les portes sectionnelles industrielles se composent de panneaux sandwich articulés dont l'épaisseur varie de 40 à 80 mm. Les panneaux de 40 à 45 mm constituent la référence sur les entrepôts de transit et les sites sans exigence thermique forte : ils affichent une performance d'environ U = 1,0 à 1,2 W/m²K. Les panneaux de 60 à 80 mm s'imposent pour les zones à température contrôlée, les chambres froides ou les ateliers chauffés, avec des valeurs pouvant descendre jusqu'à U = 0,5 W/m²K selon le type de rupture thermique. Un panneau plus épais alourdit l'ensemble du tablier et nécessite un équilibrage par ressorts adapté. Le choix de l'épaisseur influe donc sur les composants mécaniques et sur la motorisation retenue. Pour les sites exposés au risque incendie, un remplissage en laine de roche remplace le polyuréthane et garantit une tenue au feu conforme aux exigences du site.

La hauteur de levage est la course verticale que parcourent les panneaux lors de l'ouverture. Elle dépend du type de levée retenu, qui conditionne à son tour l'espace nécessaire au-dessus de la baie et la profondeur disponible sous plafond. Quatre configurations principales structurent le marché industriel. La levée standard oriente les panneaux à l'horizontale sous plafond dès la baie franchie ; elle exige un linteau d'au moins 450 à 500 mm. La levée haute fait monter la porte plus haut le long du mur avant de la basculer sous plafond, ce qui libère un passage plus grand en hauteur mais demande un espace supplémentaire de 500 à 800 mm au linteau.

L'espace latéral nécessaire à l'installation d'une porte sectionnelle varie selon la configuration retenue. En levée standard sans option, il faut compter 100 à 150 mm de chaque côté pour les rails et les ferrures. Avec un portillon intégré de service, l'écoinçon monte à 250 mm minimum d'un côté. Une motorisation latérale en bout d'arbre (solution courante en industrie sur alimentation 400 V triphasé) exige 300 à 400 mm d'un seul côté, côté moteur. Ces espaces sont des cotes bloquantes : une réservation insuffisante impose soit de repositionner les rails (si la structure le permet), soit de basculer vers une motorisation plafond. La dissymétrie des murs et la présence de gaines ou d'interrupteurs dans la zone latérale doivent être vérifiées au moment du métré, avant toute commande.

Les cotes de réservation sont les espaces à dégager autour de la baie pour rendre la pose techniquement possible. Elles ne figurent pas dans les dimensions de la porte elle-même, mais elles conditionnent le choix du système. Le linteau — distance entre le haut de l'ouverture et le premier obstacle fixe au plafond — détermine le type de levée réalisable. Une levée standard nécessite au minimum 450 mm. Une levée à faible retombée permet de descendre à 200 mm grâce à des ferrures déportées, mais implique une profondeur de refoulement accrue d'environ 1 400 mm. Une levée haute requiert entre 500 et 800 mm supplémentaires au-dessus de la baie.

Les dimensions des portes sectionnelles industrielles varient selon le type de baie, le gabarit des véhicules ou engins à faire passer et la fréquence des cycles. Un accès de quai de chargement ne répond pas aux mêmes exigences qu'un accès plain-pied pour chariots ou qu'un passage pour convois exceptionnels. La distinction quai vs plain-pied est déterminante : sur un quai, la porte est dans l'axe du camion et les hauteurs sont standardisées autour de la caisse de remorque ; en plain-pied, la hauteur suit le gabarit en transit de l'engin le plus encombrant. Pour des usages à cycles intensifs (plusieurs dizaines d'ouvertures par jour), il convient également de spécifier la durabilité des ressorts (25 000, 50 000 ou 100 000 cycles selon l'exploitation).

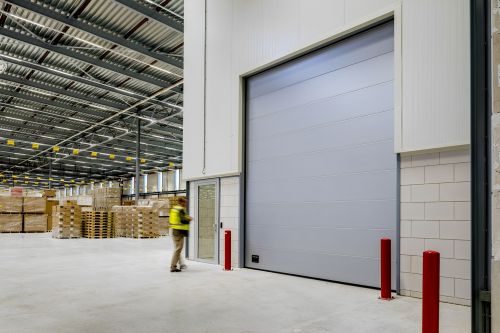

Dans les plateformes logistiques et les entrepôts de distribution, les dimensions retenues dépendent directement du type d'accès. Pour un quai de chargement en position fixe, le repère courant est 3 000 × 3 000 mm de clair de passage. Ce gabarit couvre la majorité des semi-remorques standard (caisse de 2 500 mm de large). Pour des remorques frigorifiques ou des véhicules à caisse haute, la hauteur monte à 3 500 mm, voire 4 000 mm. La largeur peut atteindre 3 500 mm lorsque la mise à quai se fait sans sas rigide, pour compenser les imprécisions de positionnement du véhicule. Pour les accès de véhicules utilitaires légers (livraison, véhicules de service), une ouverture de 3 000 à 4 000 mm de large et 3 500 à 4 000 mm de haut suffit dans la plupart des cas.

Dans les bâtiments commerciaux à usage professionnel — réserves de grande surface, accès livraison de concessions automobiles, zones de réception de showrooms ou ateliers de service — les dimensions de la porte sectionnelle s'établissent selon le gabarit des véhicules de livraison et la fréquence des passages. Pour les accès de livraison standards (véhicules utilitaires légers et porteurs), une hauteur de 3 000 à 4 500 mm et une largeur de 3 000 à 4 000 mm couvrent la majorité des besoins.

Sur les sites de production ou de distribution d'énergie — centrales thermiques, chaufferies, stations de traitement, installations de traitement de déchets — les accès sont dimensionnés pour le passage d'équipements de maintenance et de véhicules d'intervention de grande taille. La hauteur des portes se situe entre 5 et 8 m et la largeur entre 4 et 6 m, pour permettre l'entrée de nacelles, de transformateurs ou de modules de manutention. Ces sites imposent fréquemment des contraintes techniques qui s'ajoutent au dimensionnement brut.

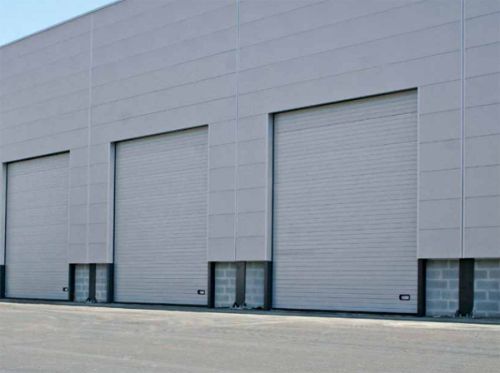

Pour les usines, ateliers de production et plateformes de maintenance, les dimensions sont dictées par le gabarit des engins et des équipements en transit. Les chariots élévateurs de grande capacité, les convois de machines et les véhicules d'intervention imposent une hauteur des portes sectionnelles d'au moins 5 à 8 m et une largeur de 4 à 6 m. Ces fourchettes correspondent aux besoins courants d'une porte pour bâtiment industriel. La présence d'un pont roulant impose de vérifier la hauteur libre sous la poutre de chemin de roulement : dans ce cas, une levée verticale libère le volume sous plafond et évite tout conflit entre la porte ouverte et la trajectoire du pont.

Dans le secteur de la construction, les portes d'entrepôt de matériaux, les hangars de stockage d'engins et les bases logistiques de chantier réclament des ouvertures adaptées aux gabarits des machines de terrassement, des grues mobiles et des camions bennes. La hauteur se situe entre 5 et 8 m et la largeur entre 4 et 6 m pour les accès courants. Pour les hangars recevant des engins de grande taille (pelleteuses, niveleuses, porte-engins), la largeur peut atteindre 6 à 8 m et la hauteur 6 m.

Les dimensions standard porte sectionnelle industrielle les plus fréquentes sur le marché sont 3 000 × 3 000 mm, 3 000 × 4 000 mm et 4 000 × 4 500 mm (largeur × hauteur), proposées par incréments de 500 mm dans la plupart des gammes catalogue. Au-delà de 6 000 mm de largeur ou de 7 000 mm de hauteur, la porte est fabriquée sur mesure. Le choix final dépend du clair de passage requis et des cotes de réservation disponibles dans le bâtiment, qui restent les contraintes déterminantes avant la dimension nominale de la porte.

Pour une levée standard, le linteau minimal requis est de 450 mm. Une levée à faible retombée permet de descendre à 200 mm grâce à des ferrures déportées. Une levée haute nécessite 950 mm ou davantage selon la configuration. Ces seuils varient selon le système de ferrures et la motorisation retenus ; la valeur exacte doit être validée dans le cahier technique.

Le repère le plus courant pour une porte de quai est 3 000 × 3 000 mm de clair de passage. Cette dimension doit toutefois être ajustée au type de véhicule (semi-remorque, porteur, véhicule frigorifique) et aux équipements de quai (sas, niveleur), qui peuvent imposer des marges supplémentaires en largeur et en hauteur utile.

Une ouverture surdimensionnée augmente les déperditions d’air (chauffage/climatisation), réduit la stabilité thermique des zones de travail et peut accroître les efforts mécaniques (poids, inertie), donc l’usure des ressorts et de la motorisation. Elle peut aussi compliquer la sécurité des manœuvres (effet de prise au vent, temps d’ouverture plus long) et nécessiter des renforts structurels du bâtiment. En pratique, dépasser > 10 mètres dans une dimension relève presque toujours d’un projet spécifique à valider au cas par cas (structure, vent, cycles, sécurité).
