Quelle puissance utiliser pour un groupe motopompe ?

💡 Ce qu'il faut retenir :

• La puissance d'un groupe motopompe se calcule à partir de trois paramètres : le débit requis (m³/h), la hauteur manométrique totale (HMT en mètres) et le rendement global de l'installation (généralement entre 70 et 85 %).
• La HMT regroupe la hauteur d'aspiration, la hauteur de refoulement, la pression utile convertie (1 bar ≈ 10 mCE) et les pertes de charge du réseau.
• Une marge de 10 à 15 % sur la puissance calculée couvre les variations de charge et l'encrassement progressif.
• La hauteur d'aspiration pratique à respecter est de 7 à 8 m maximum pour une motopompe de surface.
• Les groupes motopompes électriques fonctionnent généralement entre 1,5 et 18,5 kW sous 230 ou 400 V ; leur alimentation doit absorber le courant de démarrage (jusqu'à 6 à 7 fois le courant nominal).
• Les groupes thermiques essence affichent des puissances de 1,2 à 10 kW ; les groupes diesel couvrent des plages bien plus larges, jusqu'à plusieurs dizaines de kW pour les usages intensifs incendie ou irrigation haute pression.
• Le choix final se valide sur la courbe Q/H du constructeur, en vérifiant que le point de service (débit + HMT) se situe au voisinage du meilleur rendement (BEP).
• 1 ch = 0,736 kW : conversion utile pour comparer les fiches techniques thermiques et électriques.

Pour une groupe motopompe, un épuisement de chantier ou une motopompe incendie remorquable, la puissance à retenir ne se choisit pas sur un catalogue sans méthode. Elle résulte directement du besoin hydraulique : quel volume faut-il déplacer, à quelle pression et contre quelles résistances. Partir du débit requis, calculer la hauteur manométrique totale et tenir compte du rendement de l'installation, voilà les trois étapes qui conduisent à la bonne puissance moteur. Les paramètres qui font varier la puissance nécessaire d'un groupe motopompe sont les suivants :

• Le débit requis (Q), exprimé en m³/h ou en L/min, calculé sur le volume à pomper divisé par le temps disponible.
• La hauteur manométrique totale (HMT), en mètres, qui cumule la hauteur d'aspiration, la hauteur de refoulement, la pression utile convertie en mCE et les pertes de charge du réseau (tuyaux, coudes, vannes).
• Le rendement global de l'installation, qui varie selon le point de fonctionnement et se situe généralement entre 70 et 85 % en conditions optimales.
• La nature du fluide pompé : densité et viscosité augmentent l'effort moteur pour les eaux chargées ou boueuses par rapport aux eaux claires.

Par mesure de sécurité, il faut couper le moteur et débrancher les sources d'alimentation avant de réaliser l'amorçage.

Le calcul part du débit requis. Ce débit s'obtient en divisant le volume à pomper par le temps dont on dispose : un chantier qui doit évacuer 60 m³ en 2 heures nécessite un débit de 30 m³/h. À ce débit, on ajoute une marge de sécurité de 20 % pour compenser les imprévus, soit environ 36 m³/h dans cet exemple. La deuxième étape consiste à calculer la HMT (hauteur manométrique totale). Elle additionne quatre composantes :

• La hauteur d'aspiration (HA) : distance verticale entre la surface d'eau et la pompe.
• La hauteur de refoulement (HR) : dénivelé entre la pompe et le point de rejet le plus haut.
• La pression utile requise au point d'usage, convertie en mètres selon la règle : 1 bar = 10 mCE.
• Les pertes de charge liées aux frottements dans les tuyaux, coudes, vannes et raccords, estimées par sécurité à 10–15 % de la somme des autres composantes.

La puissance hydraulique théorique se déduit ensuite de la formule : P (kW) = (Q (m³/h) × HMT (m)) / (367 × rendement). Pour un rendement global de 75 %, un débit de 36 m³/h et une HMT de 30 m, la puissance hydraulique atteint environ 3,9 kW. En ajoutant la marge de 10 à 15 %, la puissance moteur à retenir se situe entre 4,3 et 4,5 kW. Le choix final se valide sur la courbe Q/H du constructeur : le point de service, défini par le couple débit/HMT, doit se situer au voisinage du meilleur rendement (BEP). Un fonctionnement trop éloigné du BEP expose à des vibrations, une usure prématurée et une surconsommation.

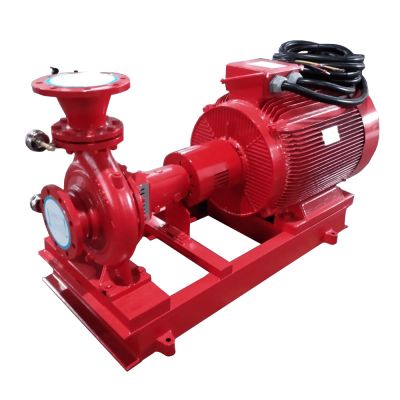

Un groupe motopompe électrique convient aux installations disposant d'un réseau d'alimentation stable, en 230 V monophasé pour les petites puissances ou en 400 V triphasé pour les puissances à partir de 4 kW environ. Les modèles courants couvrent une plage de 1,5 à 18,5 kW selon le débit et la HMT visés. Un groupe électropompe de 18,5 kW sous 400 V/50 Hz peut par exemple atteindre 200 m³/h sous 100 m HMT sur skid incendie, dans des configurations conformes à la norme NFPA 20 pour les réseaux de sprinklers et colonnes sèches. Ces groupes fonctionnent en automatique et en continu pendant plusieurs heures, à condition que l'alimentation électrique soit dimensionnée en conséquence. Le point de vigilance principal du motopompe électrique concerne le courant de démarrage : un moteur asynchrone appelle au démarrage 6 à 7 fois son courant nominal (In). Pour un moteur de 7,5 kW sous 400 V, cela représente un appel de courant de l'ordre de 90 à 105 A pendant 1 à 2 secondes. L'alimentation, le disjoncteur et les câbles doivent absorber cette pointe sans déclencher. Lorsque le groupe électrique est alimenté par un groupe électrogène, il faut vérifier que la puissance de l'alternateur en kVA couvre non seulement la puissance nominale moteur, mais aussi ce courant d'appel, en tenant compte du facteur de puissance (cos φ). Un groupe électrogène de puissance insuffisante provoque une chute de tension au démarrage et risque de caler.

Un groupe motopompe essence se positionne en priorité sur les usages ponctuels à fréquents : chantiers de courte durée, irrigation saisonnière, intervention d'urgence en zone sans électricité. La puissance des moteurs thermiques essence couvre une plage de 1,2 à 10 kW pour des cylindrées supérieures à 50 cc. À titre de repère, un groupe de 2,8 kW couplé à un tuyau de 50 mm de diamètre délivre environ 27 m³/h ; un modèle de 4 kW avec un tuyau de 80 mm atteint 60 m³/h, à HMT équivalente. La hauteur d'aspiration pratique à respecter est de 7 à 8 m maximum. Au-delà, la dépression à l'entrée de la pompe risque de provoquer de la cavitation, entraînant bruit, vibrations et détérioration rapide de la turbine. Une forte dénivellation côté refoulement ou une température d'admission d'air supérieure à 40 °C réduisent également la puissance disponible en sortie du moteur. En montagne ou par forte chaleur, il faut prévoir un modèle de puissance légèrement supérieure pour compenser ces pertes. À performances hydrauliques identiques, un moteur de plus grosse cylindrée tourne à un régime plus bas, ce qui préserve le moteur et réduit l'usure sur le long terme. Le prix d'un motopompe thermique tient compte de ces critères techniques.

Le groupe motopompe diesel s'impose dès que l'usage devient intensif, continu ou à fort débit : assèchement de grands chantiers, irrigation par canon enrouleur, alimentation de réseaux incendie sur des sites isolés. Les modèles portables démarrent à partir de 5 à 7 kW ; les configurations sur châssis à roues pour la lutte anti-incendie montent à 22 kW, voire 42 kW pour les groupes incendie à haut débit (jusqu'à 90 m³/h sous 51 m HMT). Ces ordres de grandeur montrent que la plage de puissance du diesel dépasse largement celle de l'essence et s'adapte aux besoins les plus exigeants. Le choix de la puissance se raisonne de la même façon que pour tout groupe motopompe : débit cible à la HMT requise, lecture sur la courbe constructeur, validation au point de service. En usage incendie, des repères opérationnels courants sont 1 500 L/min sous 10 bar ou 500 L/min sous 13 bar pour les groupes de taille intermédiaire. Pour l'irrigation par enrouleur à haute pression (supérieure à 7 bar), les groupes diesel équipés de pompes multicellulaires couvrent des plages de 60 à 120 m³/h à 10 bar. Le groupe motopompe haute pression diesel exige un entretien régulier : contrôle des niveaux d'huile et de carburant, remplacement des filtres selon le nombre d'heures de fonctionnement. Cet entretien strict conditionne le maintien des performances au point de service et la durée de vie de l'équipement. Le groupe motopompe primaire, utilisé dans l'agriculture et la sécurité civile, illustre bien la polyvalence de la motorisation diesel sur les usages à forte sollicitation.

Le cycle 4 temps et le cycle 2 temps n'influencent pas directement le calcul de puissance hydraulique : à débit et HMT identiques, la méthode de dimensionnement reste la même. En revanche, le type de cycle conditionne l'usage, l'endurance et la consommation, ce qui oriente le choix du modèle. Un groupe motopompe 4 temps à essence convient aux usages ponctuels à fréquents. Un moteur de 212 cc développe typiquement 1,6 kW, ce qui lui permet d'assurer des débits modérés à faible à moyenne HMT. Le 4 temps est plus économe en carburant, moins bruyant et nécessite moins de consommables que le 2 temps : un contrôle régulier du niveau d'huile, des filtres et de la bougie suffit à maintenir les performances dans le temps. Les versions diesel 4 temps conviennent aux utilisations régulières et prolongées grâce à leur couple élevé et leur robustesse. Un groupe motopompe solaire ou une motopompe pour irrigation 2 temps compact développe environ 1,2 kW pour une cylindrée de 43 cc. Le mélange essence/huile s'effectue directement dans le réservoir. Malgré sa faible cylindrée, ce type de groupe assure une aspiration jusqu'à 8 m et un refoulement jusqu'à 35 m, ce qui le rend adapté à l'irrigation en terrain plat ou légèrement vallonné avec des longueurs de tuyaux maîtrisées. Le 2 temps est plus léger et plus compact que le 4 temps, mais s'use plus vite en fonctionnement continu et requiert un nettoyage du filtre à air et de la bougie avant chaque utilisation. Pour des interventions régulières ou de longue durée, le 4 temps reste le choix le plus cohérent sur le plan de la durabilité.

La conversion s'effectue avec la règle suivante : 1 ch (cheval-vapeur) = 0,736 kW. Un moteur affiché à 10 ch sur une fiche technique thermique développe donc environ 7,4 kW. Cette conversion s'applique aussi bien aux moteurs essence qu'aux moteurs diesel. La puissance réellement utile reste celle délivrée au point de service sur la courbe Q/H : deux moteurs de 10 ch peuvent produire des couples débit/pression très différents selon la conception hydraulique de la pompe associée.

La limite pratique à respecter pour une motopompe de surface est de 7 à 8 m de hauteur d'aspiration dans des conditions courantes au niveau de la mer. Cette valeur descend avec l'altitude (la pression atmosphérique diminue) et avec la température du liquide (la tension de vapeur augmente). Au-delà de ce seuil, le risque de cavitation devient élevé : des bulles de vapeur se forment à l'entrée de la turbine, implosent et provoquent des dommages rapides. Si la hauteur d'aspiration dépasse 7 à 8 m, le recours à une pompe immergée ou à une installation avec pompe d'amorçage associée s'impose. Pour le bon fonctionnement motopompe, le tuyau d'aspiration doit également être annelé pour résister à la dépression et rester immergé d'au moins 20 cm pour éviter les prises d'air.

Un tuyau trop petit ou trop long génère des pertes de charge importantes, qui s'ajoutent à la hauteur géométrique dans le calcul de la HMT. Plus la HMT augmente, plus la puissance moteur doit être élevée pour maintenir le débit cible. Un réseau comportant de nombreux coudes, des vannes partiellement fermées ou des diamètres sous-dimensionnés peut doubler les pertes de charge par rapport à un réseau droit. La motopompe doit couvrir la HMT totale, pertes incluses : si ce n'est pas le cas, le débit chute en dessous du besoin. Pour limiter cette contrainte, il convient de privilégier de grands diamètres de tuyaux (notamment en aspiration, avec une vitesse de fluide inférieure à 1,5 m/s) et de réduire le nombre de coudes et de raccords dans le circuit.
