Quelle ligne de vie choisir selon le type de toiture ?

đź’ˇ Ce qu'il faut retenir :

• Le choix d'une ligne de vie pour toiture dĂ©pend en premier lieu du support structurel : bĂ©ton, bac acier, membrane d'Ă©tanchĂ©itĂ© ou toiture en pente impliquent des modes de fixation et des systèmes (câble, rail, corps mort) diffĂ©rents.
• Sur toiture-terrasse Ă©tanchĂ©e, un système Ă  corps mort lestĂ© (Type E, EN 795) Ă©vite tout perçage de la membrane, Ă  condition que la structure supporte la surcharge de lestage.
• Le tirant d'air est le critère Ă©liminatoire : une configuration câble standard (longe 2 m + absorbeur + marge) exige environ 6,25 m Ă  6,9 m de hauteur libre ; un rail rigide Type D rĂ©duit ce besoin Ă  4 Ă  5,5 m grâce Ă  l'absence de flèche dynamique.
• Dès que plusieurs intervenants travaillent simultanĂ©ment, la norme TS 16415 s'applique en complĂ©ment de EN 795, et la note de calcul doit intĂ©grer ce paramètre.
• En bord de mer ou en milieu industriel corrosif, seuls des composants en inox 316L garantissent la durabilitĂ© du système et la validitĂ© des vĂ©rifications pĂ©riodiques.
• Le coĂ»t d'une ligne de vie câble oscille entre 25 et 60 €/m, contre 60 Ă  120 €/m pour un rail rigide ; une inspection pĂ©riodique reprĂ©sente gĂ©nĂ©ralement 50 Ă  150 € selon la configuration.

Sur une toiture-terrasse, un bac acier, une couverture en zinc, en tuiles ou une dalle bĂ©ton, le support conditionne directement le choix et le mode de fixation d’une ligne de vie de sĂ©curitĂ©. Dans le cadre de la protection de chantier, l’objectif est de sĂ©curiser les dĂ©placements en hauteur sans fragiliser la couverture ni compromettre l’étanchĂ©itĂ© ou la rĂ©sistance de la structure. Le choix d’une ligne de vie pour toiture dĂ©pend donc du matĂ©riau, de la structure porteuse, du parcours Ă  sĂ©curiser, du nombre d’utilisateurs et du tirant d’air disponible. Ce guide compare les solutions adaptĂ©es aux principaux types de toiture et prĂ©sente les critères de fixation, de dimensionnement et de conformitĂ© Ă  vĂ©rifier avant l’installation.

Avant tout projet de ligne de vie, la hiĂ©rarchie des protections s'impose. La protection collective notamment, garde-corps, acrotères, filets de sĂ©curitĂ©  doit ĂŞtre examinĂ©e en prioritĂ©. La ligne de vie ne constitue une rĂ©ponse pertinente que lorsque la protection collective est techniquement impossible ou insuffisante pour couvrir l'ensemble des zones Ă  risque.Cette priorisation doit ĂŞtre justifiĂ©e et documentĂ©e. En pratique, deux situations lĂ©gitiment le recours Ă  une ligne de vie :

• La gĂ©omĂ©trie de la toiture rend la pose de garde-corps impraticable sur certaines zones (lanterneaux, trappes d'accès, zones techniques enclavĂ©es).
• Les interventions sont ponctuelles et la pose d'une protection collective permanente serait disproportionnĂ©e au regard de la frĂ©quence d'accès.

L'analyse de risques préalable documente ces choix. Elle intègre les zones à sécuriser, les trajectoires d'intervention et la fréquence d'accès. Sans cette étape, le choix du système reste arbitraire et expose le maître d'ouvrage en cas de contrôle ou d'accident.

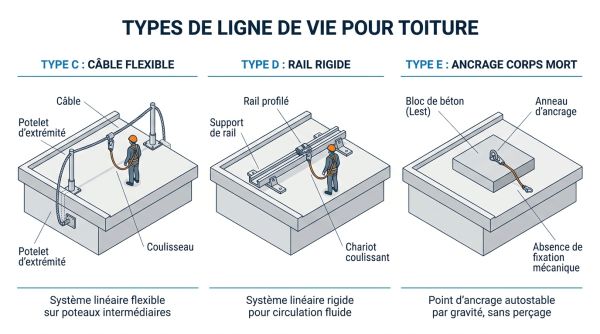

La norme EN 795 classe les dispositifs d'ancrage antichute en cinq types. Les types B (ancrage mobile temporaire) et A sont adaptĂ©s aux points fixes isolĂ©s. Pour la circulation en toiture sur plusieurs mètres, les types C, D et E structurent la dĂ©cision.

EN 795 ne couvre pas l'usage simultané de plusieurs personnes sur un même système. Dès que deux intervenants ou plus se connectent en même temps à la ligne de vie, la spécification TS 16415 s'applique. Elle impose un dimensionnement renforcé des ancrages, une validation des efforts cumulés et une note de calcul qui précise explicitement le nombre d'utilisateurs simultanés retenu. Un système validé EN 795 seul ne suffit pas dans ce cas.

Une ligne de vie ne fonctionne que si l'ensemble de la chaîne antichute est compatible. Le harnais doit répondre à EN 361, la longe avec absorbeur à EN 355. La longueur de la longe et le déploiement de l'absorbeur entrent directement dans le calcul du tirant d'air requis. Modifier un élément de la chaîne sans recalcul invalide le dimensionnement, même si chaque composant pris isolément est conforme.

Le câble convient aux grandes longueurs avec un tirant d'air disponible suffisant. Le rail s'impose lorsque la hauteur libre est réduite ou que la fréquence d'accès justifie sa robustesse. Le corps mort est la seule option réaliste quand le perçage est interdit et que la structure supporte le lestage.

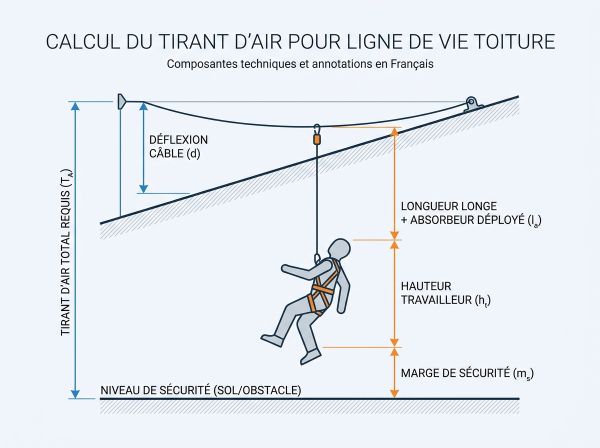

Le tirant d'air requis (TAR) est la distance verticale libre minimale sous l'utilisateur pour arrĂŞter une chute sans impact avec le sol ou un obstacle. Il se calcule en additionnant les composantes suivantes :

• Longueur de la longe : 2 m dans une configuration standard.
• DĂ©ploiement de l'absorbeur d'Ă©nergie (EN 355) : jusqu'Ă  1,75 m selon le modèle.
• Flèche dynamique du câble : de 0,5 m Ă  2 m selon la portĂ©e et la tension (absente sur rail rigide).
• Hauteur utilisateur (point d'attache dorsal → pieds) : valeur conventionnelle de 1,5 m.
• Marge de sĂ©curitĂ© : 1 m incompressible.

Le nombre d'intervenants simultanés modifie le dimensionnement à plusieurs niveaux. La flèche du câble augmente avec la charge cumulée, ce qui accroît le TAR. Les efforts transmis aux ancrages d'extrémité et intermédiaires s'additionnent. La note de calcul doit explicitement mentionner l'hypothèse retenue (1, 2 ou 3 utilisateurs simultanés). Les zones à sécuriser en priorité sont les bords de toiture, les lanterneaux, les trappes d'accès et les équipements en saillie (CTA, extracteurs). La continuité du parcours doit permettre à l'intervenant de se déplacer sans jamais se déconnecter. En cas de coactivité sur une même toiture, les trajectoires doivent être organisées pour éviter que les coulisseaux se croisent ou que les zones d'exclusion se superposent.

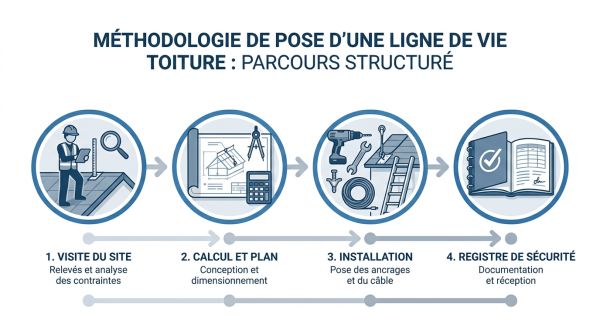

La mise en œuvre d'une ligne de vie en toiture suit une séquence structurée. Chaque étape produit un livrable identifiable.

• Visite de site : relevĂ© de la structure porteuse, mesure du TAD, identification des zones Ă  risque et des contraintes d'Ă©tanchĂ©itĂ©.
• Note de calcul : dimensionnement du système, vĂ©rification TAR vs TAD, hypothèses d'utilisation (nombre d'utilisateurs, type d'EPI, portĂ©e), justificatifs d'essais fabricant. Ce document conditionne la validitĂ© du système.
• Plan d'implantation : localisation prĂ©cise des ancrages, zones d'exclusion, cheminements autorisĂ©s, points d'accès.
• Installation par un professionnel qualifiĂ© : pose conforme aux prescriptions fabricant, contrĂ´le de tension du câble ou de l'assemblage rail, traitement des traversĂ©es d'Ă©tanchĂ©itĂ©.
• RĂ©ception et DOE (Dossier des Ouvrages ExĂ©cutĂ©s) : remise de la note de calcul finale, du plan, des notices d'utilisation, du PV de rĂ©ception et des certificats de conformitĂ© EN 795 et TS 16415 si applicable.
• Registre de sĂ©curitĂ© : ouverture du registre dès la rĂ©ception, consignation de la date de pose, de la prochaine vĂ©rification et de l'identifiant du système.
