Choisir entre une ligne de vie horizontale ou verticale dépend avant tout de l'axe de déplacement de l'opérateur : latéral sur toiture ou passerelle, vertical sur échelle fixe ou pylône.
Le seuil de 15° d'inclinaison sert de repère opérationnel : en dessous, les systèmes EN 795 (type C câble ou type D rail) s'appliquent ; au-delà, les solutions EN 353-1 (rigide) ou EN 353-2 (flexible) prennent le relais.
Le tirant d'air est le critère souvent sous-estimé : une configuration standard longe + absorbeur EN 355 requiert environ 4,25 m de hauteur libre (1,75 m de déploiement absorbeur + 1,50 m dorsal-pieds + 1,00 m de marge), sans compter la flèche du câble sur une ligne type C.
Une ligne de vie horizontale câble EN 795 type C est dimensionnée par défaut pour un seul utilisateur. Dès qu'un second opérateur travaille simultanément, le dimensionnement bascule vers la spécification CEN/TS 16415.
La Vérification Générale Périodique est obligatoire tous les 12 mois (article R4323-61 du Code du travail) et doit être renouvelée après toute chute arrêtée sur le système.
La protection collective reste prioritaire sur l'EPI : une ligne de vie ne s'installe qu'après avoir écarté la possibilité d'un garde-corps ou d'un filet de sécurité sur la zone concernée.

Sur une toiture, une échelle, une structure industrielle ou un pylône, le choix entre une ligne de vie horizontale et une ligne de vie verticale dépend avant tout du sens de déplacement de l’opérateur et de la configuration de l’accès à sécuriser. Lorsqu’un garde-corps ou une autre protection collective ne peut pas être mis en place, la ligne de vie de sécurité devient un élément central de la protection de chantier et des opérations de maintenance en hauteur. Le choix du système influence directement le type d’ancrage, le déplacement autorisé, le tirant d’air, la compatibilité avec le harnais et les contraintes de pose sur la structure. Ce guide compare les usages, les critères techniques et les situations dans lesquelles privilégier une ligne de vie horizontale ou verticale.

Devis pour une ligne de vie de sécurité

Système	Usage typique	Avantages	Limites	Tirant d'air indicatif	Maintenance / VGP
Horizontal câble EN 795 type C	Toiture, passerelle, grandes longueurs	Économique, flexible à installer, portées longues	Flèche importante, 1 utilisateur par défaut, tirant d'air élevé	5,5 à 7 m selon portée et flèche	Retension câble, contrôle sertissages, VGP 12 mois
Horizontal rail EN 795 type D	Industrie, faible hauteur, multi-utilisateurs	Flèche quasi nulle, tirant d'air maîtrisé, passage de chariots multiples	Coût plus élevé, fixations plus contraignantes	4 à 5,5 m	Contrôle jonctions et chariots, VGP 12 mois
Vertical rigide EN 353-1	Échelle fixe, pylône, façade	Blocage en quelques cm, tirant d'air réduit, fiabilité en usage répété	Nécessite un rail fixe sur toute la hauteur	Plus faible que les systèmes horizontaux	Contrôle coulisseau, inspection rail, VGP 12 mois
Vertical flexible EN 353-2	Accès temporaire, silo, réservoir	Légèreté, mise en place rapide	Allongement 20 à 40 cm, angle d'utilisation limité, longueur conditionnée par le guide	Supérieur à EN 353-1 selon allongement	Contrôle câble et coulisseau, VGP 12 mois
Temporaire type B EN 795	Intervention ponctuelle sans ancrage fixe	Mobilité, pas de perçage permanent	EPI complet nécessaire, vérification avant chaque usage	Variable selon EPI associé	Contrôle avant chaque utilisation

Système : Horizontal câble EN 795 type C
Usage typique	Toiture, passerelle, grandes longueurs
Avantages	Économique, flexible à installer, portées longues
Limites	Flèche importante, 1 utilisateur par défaut, tirant d'air élevé
Tirant d'air indicatif	5,5 à 7 m selon portée et flèche
Maintenance / VGP	Retension câble, contrôle sertissages, VGP 12 mois

Système : Horizontal rail EN 795 type D
Usage typique	Industrie, faible hauteur, multi-utilisateurs
Avantages	Flèche quasi nulle, tirant d'air maîtrisé, passage de chariots multiples
Limites	Coût plus élevé, fixations plus contraignantes
Tirant d'air indicatif	4 à 5,5 m
Maintenance / VGP	Contrôle jonctions et chariots, VGP 12 mois

Système : Vertical rigide EN 353-1
Usage typique	Échelle fixe, pylône, façade
Avantages	Blocage en quelques cm, tirant d'air réduit, fiabilité en usage répété
Limites	Nécessite un rail fixe sur toute la hauteur
Tirant d'air indicatif	Plus faible que les systèmes horizontaux
Maintenance / VGP	Contrôle coulisseau, inspection rail, VGP 12 mois

Système : Vertical flexible EN 353-2
Usage typique	Accès temporaire, silo, réservoir
Avantages	Légèreté, mise en place rapide
Limites	Allongement 20 à 40 cm, angle d'utilisation limité, longueur conditionnée par le guide
Tirant d'air indicatif	Supérieur à EN 353-1 selon allongement
Maintenance / VGP	Contrôle câble et coulisseau, VGP 12 mois

Système : Temporaire type B EN 795
Usage typique	Intervention ponctuelle sans ancrage fixe
Avantages	Mobilité, pas de perçage permanent
Limites	EPI complet nécessaire, vérification avant chaque usage
Tirant d'air indicatif	Variable selon EPI associé
Maintenance / VGP	Contrôle avant chaque utilisation

Voir nos lignes de vie de sécurité

Quand une ligne de vie devient-elle le bon choix ?

Le Code du travail impose une hiérarchie claire : supprimer le risque à la source, puis recourir à la protection collective (garde-corps, filets, planchers de travail), et seulement en dernier recours aux équipements de protection individuelle tels que la ligne de vie. Ce principe, codifié par l'INRS, signifie qu'une ligne de vie ne se justifie qu'après avoir écarté les EPC pour des raisons techniques ou de disproportion manifeste.Avant toute décision d'équipement, plusieurs informations doivent être rassemblées :

L'évaluation des risques documentée dans le DUER, qui identifie les zones sans protection collective possible.
La hauteur libre disponible sous le futur point d'ancrage (tirant d'air disponible, ou TAD).
L'inclinaison et la géométrie de la surface ou de la structure à sécuriser.
Le nombre d'opérateurs amenés à travailler simultanément sur le système.
La fréquence des interventions et les contraintes liées au support porteur.

Le choix final repose toujours sur l'évaluation des risques propre au site et sur les prescriptions du fabricant ou de l'installateur qualifié.

Vous êtes fournisseur de ligne de vie de sécurité ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Horizontal ou vertical : que change l'axe de déplacement ?

La distinction fondamentale entre les deux familles tient à l'axe de déplacement de l'opérateur. Une ligne de vie horizontale sécurise un cheminement latéral sur une surface plane ou faiblement inclinée : toiture-terrasse, passerelle industrielle, couverture bac acier. Une ligne de vie verticale accompagne une montée ou une descente sur une structure à forte inclinaison : échelle fixe, pylône, façade, mât d'éolienne. Le repère opérationnel couramment utilisé est le seuil de 15° d'inclinaison par rapport à l'horizontale. En deçà, les normes de la famille EN 795 encadrent les dispositifs horizontaux. Au-delà, les normes EN 353-1 et EN 353-2 s'appliquent aux systèmes verticaux ou fortement inclinés. Ce seuil reste une aide à la décision : la configuration réelle du site et les prescriptions du fabricant permettent de le confirmer ou de l'affiner.

Exemples de contextes courants :

Toiture-terrasse à pente inférieure à 5° : ligne de vie horizontale EN 795 type C ou type D.
Couverture inclinée à 30° : vérification avec le fabricant pour trancher entre EN 795 et EN 353.
Échelle fixe d'accès à un réservoir ou un pylône : ligne de vie verticale EN 353-1 sur rail ou EN 353-2 sur câble flexible.
Accès très incliné (façade en pente forte, silo) : EN 353-1 ou EN 353-2 selon la structure et le tirant d'air disponible.

Quels critères tranchent vraiment le choix du système ?

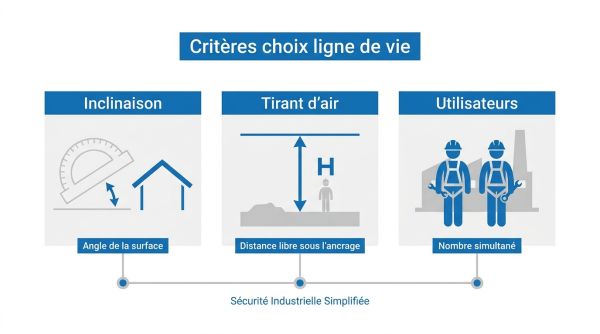

Axe de déplacement et inclinaison de surface

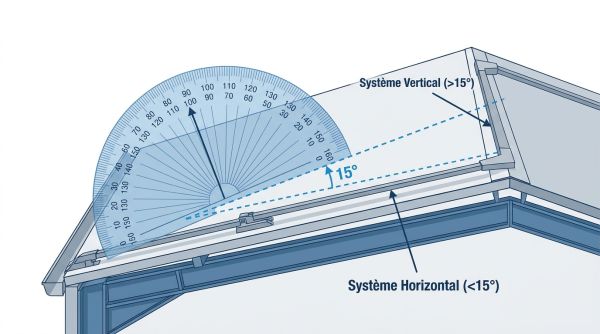

L'inclinaison de la surface conditionne directement la famille normative applicable. Un opérateur qui se déplace latéralement sur une surface à moins de 15° relève d'un système horizontal EN 795. Dès que cette inclinaison dépasse ce seuil, le déplacement devient principalement vertical et les dispositifs EN 353 entrent en jeu. Sur les accès très inclinés, la décision doit systématiquement être validée avec le fabricant sur la base d'un examen de site.

Tirant d'air disponible

Le tirant d'air disponible est souvent le critère éliminatoire. Il représente la hauteur libre mesurée entre la position de l'utilisateur et l'obstacle le plus proche sous lui (sol, toiture inférieure, structure). Si cette hauteur est insuffisante pour absorber la distance d'arrêt du système, certaines technologies sont incompatibles avec le site, indépendamment de leur classement normatif.

Fréquence d'usage et nombre d'utilisateurs

Les interventions fréquentes orientent vers les solutions permanentes et robustes : le rail rigide EN 795 type D ou le guide vertical EN 353-1. Les interventions ponctuelles acceptent un câble souple EN 795 type C ou un guide flexible EN 353-2, généralement moins coûteux à installer.Le nombre d'utilisateurs simultanés est un critère déterminant. La norme EN 795 est conçue pour un seul utilisateur à la fois. Dès qu'un second opérateur se connecte simultanément, le dimensionnement doit répondre à la spécification CEN/TS 16415, qui impose des essais statiques supérieurs à 1 200 daN et la prise en compte du cumul des efforts dans la note de calcul.

Support, structure et environnement

La nature du support porteur conditionne la faisabilité et le type d'ancrage. Un bac acier nervuré, une charpente bois légère ou une membrane d'étanchéité imposent des solutions spécifiques. Sur une toiture-terrasse où le perçage compromet l'étanchéité, le type E (corps mort par lestage) évite toute traversée, avec une surcharge permanente à vérifier sur la structure (généralement 80 à 150 kg par poteau selon les systèmes). En environnement corrosif (bord de mer, industrie chimique), le choix d'un acier inoxydable 316L s'impose sur les câbles, rails et fixations.

Quelles normes connaître sans se perdre ?

Les normes encadrant les lignes de vie se répartissent en deux familles selon l'orientation du système.

Pour les systèmes horizontaux : La norme NF EN 795 classe les dispositifs d'ancrage en plusieurs types. Le type C désigne les lignes d'ancrage souples à câble ou sangle, ne s'écartant pas de plus de 15° par rapport à l'horizontale. Le type D désigne les lignes d'ancrage rigides sur rail, offrant une flèche quasi nulle sous charge. Ces deux types couvrent l'essentiel des toitures, passerelles et cheminements industriels.

Pour les systèmes verticaux : La norme NF EN 353-1 encadre les antichutes mobiles sur support d'assurage rigide (rail métallique). Le coulisseau se verrouille en quelques centimètres en cas de chute, ce qui réduit significativement la distance d'arrêt et donc le tirant d'air requis. La norme NF EN 353-2 encadre les antichutes mobiles sur support d'assurage flexible (corde ou câble suspendu), qui présentent un allongement sous charge de 20 à 40 cm avant blocage effectif, augmentant d'autant le tirant d'air requis.

EPI associés : Sur ligne horizontale, l'opérateur utilise un harnais EN 361 associé à une longe avec absorbeur d'énergie EN 355. Sur ligne verticale EN 353-1 ou EN 353-2, le coulisseau autobloquant assure l'arrêt de chute sans nécessiter d'absorbeur séparé dans la configuration standard.

Multi-utilisateurs : La norme EN 795 (type C ou D) est dimensionnée par défaut pour un utilisateur. Pour deux ou trois utilisateurs simultanés, la référence est la CEN/TS 16415, qui impose un dimensionnement renforcé et la validation par note de calcul spécifique. Les prescriptions du fabricant restent la référence ultime pour tout système multi-utilisateurs.

Comment calculer le tirant d'air selon la technologie choisie ?

La méthode de base (longe + absorbeur)

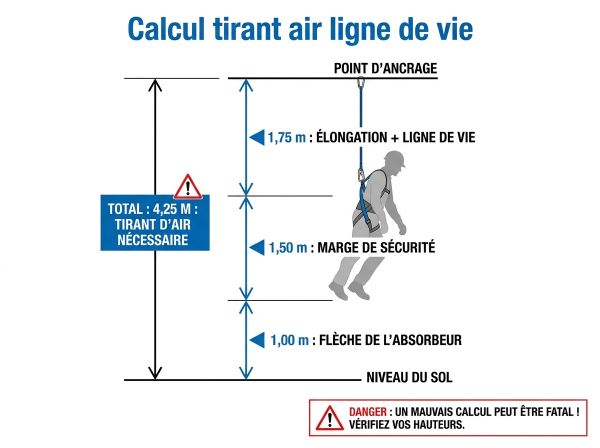

Le tirant d'air requis (TAR) représente la hauteur libre minimale nécessaire pour arrêter une chute sans collision avec un obstacle. Pour une configuration standard avec longe et absorbeur d'énergie, le calcul s'additionne ainsi :

Déploiement absorbeur EN 355 : 1,75 m.
Hauteur entre le point d'attache dorsal et les pieds de l'opérateur : 1,50 m.
Marge de sécurité incompressible : 1,00 m.
Total minimum : 4,25 m (sans flèche de câble ni facteur de chute défavorable).

Impact de la flèche sur une ligne horizontale câble (type C)

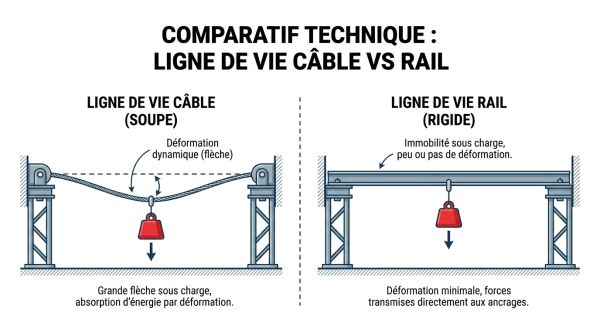

Sur une ligne de vie câble EN 795 type C, la flèche dynamique sous charge vient s'ajouter au calcul. Selon la portée entre les ancrages intermédiaires et la tension initiale du câble, cette flèche peut représenter de 0,5 m à 2 m de déplacement supplémentaire. Une portée libre de 15 m avec un câble légèrement détendu peut ainsi imposer un tirant d'air total supérieur à 6 m. La valeur exacte de la flèche est fournie par le fabricant dans la notice technique ou par un logiciel de calcul dédié.
