- La procédure de montage d'une charpente métallique se déroule en deux grandes phases : une phase de préparation en atelier et une phase d'exécution sur site, précédées d'études techniques et de calepinage.
- Avant le levage, une réception rigoureuse des kits sur chantier s'impose : vérification de la concordance avec la liste de colisage, contrôle des dommages de transport et stockage des pièces sur cales hors humidité.
- Le traçage de l'épure au sol à l'échelle 1:1 conditionne la précision de l'ensemble du montage et s'effectue à l'aide du théorème de Pythagore pour garantir l'équerrage.
- Les assemblages boulonnés dominent le montage sur site pour leur contrôlabilité ; les soudures sont prioritairement réalisées en atelier, dans des conditions maîtrisées.
- Chaque poteau fait l'objet d'un contrôle de verticalité au laser ou au fil à plomb avant fixation définitive, avec serrage au couple selon les notes de calcul.
- La durée de montage sur site d'un bâtiment industriel simple varie généralement de 1 à 3 semaines, selon la surface, la complexité structurelle et les conditions d'accès au chantier.
Le montage d'une charpente à ossature métallique couvre deux phases distinctes : une préparation en atelier, où les éléments sont fabriqués, contrôlés et repérés, puis une exécution sur site, de l'implantation au sol jusqu'à la fixation finale des lisses et pannes. Ce processus mobilise des documents techniques précis (plans d'exécution, listes de colisage, notes de montage) et des contrôles à chaque étape, de la réception des kits jusqu'à la vérification des alignements. Pour les bâtiments industriels, agricoles ou tertiaires, le montage d'une structure métallique suit un séquencement validé par le spécialiste en charpente métallique en charge du projet.
Quelles sont les étapes de préparation avant le montage d’une charpente métallique ?
Étape 1 : Prise de mesures et définition du projet
La première étape des travaux de montage de structures métalliques consiste à relever les dimensions exactes du projet. Selon qu'il s'agit du montage d'un hangar à charpente métallique, d'un entrepôt ou d'un bâtiment tertiaire, les paramètres de conception varient. Le calculateur projeteur définit le type d'ouvrage, les matériaux de couverture ainsi que les isolants prévus. Les relevés intègrent également les contraintes propres au site :
- La portance et la nature du sol, qui conditionnent le dimensionnement des fondations et des platines d'ancrage.
- La configuration du terrain et les accès, qui influencent le choix des engins de levage et l'organisation logistique.
- Les charges climatiques (vent, neige), qui orientent les sections de profils et la disposition des contreventements.
Ces données constituent les livrables d'entrée transmis au bureau d'études pour engager la phase de conception structurelle.
Étape 2 : Étude technique et calepinage
Avant le montage de la charpente métallique, un bureau d'études réalise une étude structurelle complète. Cette phase produit des livrables concrets qui conditionnent toute la suite du chantier :
- Les plans d'implantation et d'assemblage, avec les cotes de pose de chaque élément.
- La sélection des sections d'acier adaptées aux charges calculées (vent, neige, exploitation).
- La définition des profils de poutres, pannes et traverses, et leur répartition homogène.
- Le repérage et le marquage de chaque pièce pour faciliter l'identification sur chantier.
- Les modes d'assemblage prévus (boulonné, soudé) et les points de jonction à préparer en atelier.
Le calepinage organise la séquence de pose et anticipe les points d'appui. Les fiches techniques matériaux et les rapports de contrôle qualité complètent le dossier d'exécution remis avant le démarrage des travaux.
Étape 3 : Préparation des éléments en atelier
Les composants de la charpente sont fabriqués en atelier selon les plans d'exécution validés. Chaque pièce fait l'objet d'un contrôle dimensionnel avant expédition : concordance avec les plans, état des surfaces, intégrité des traitements de protection. Les pièces non conformes sont corrigées avant conditionnement. Le traitement anticorrosion (galvanisation à chaud ou peinture industrielle) est appliqué à ce stade, sur acier nu préparé selon les niveaux NF EN ISO 8501.
| Opération technique | Objectif |
|---|---|
| Découpe et débit des éléments (poutres, poutrelles en métal) | Adapter chaque pièce aux dimensions exactes du plan d'exécution. |
| Perçage, poinçonnage, soudure en atelier | Préparer les points d'assemblage pour un boulonnage précis sur chantier. |
| Traitement anticorrosion (galvanisation ou peinture industrielle) | Protéger durablement l'acier contre la corrosion avant toute mise en œuvre. |
| Contrôle dimensionnel et repérage des pièces | Vérifier la conformité aux plans et faciliter l'identification de chaque élément sur chantier. |
Étape 4 : Assemblage test en atelier
Avant l'expédition, un assemblage à blanc est réalisé pour vérifier la conformité de chaque pièce. Les soudures, vissages et alignements sont contrôlés. Les défauts détectés (jeux excessifs, tolérances hors limites, repérages manquants) sont corrigés avant conditionnement. Ce contrôle génère un procès-verbal de réception atelier, qui accompagne le kit lors de la livraison sur chantier. Le conditionnement respecte l'ordre de montage prévu : les pièces levées en premier sont chargées en dernier, pour un déchargement séquentiel sans recherche.
Comment se déroule le montage sur site d’une charpente métallique ?
Étape 0 : Réception, stockage et préparation du chantier
Dès l'arrivée des kits sur chantier, une réception contradictoire s'impose avant tout déchargement définitif. Chaque colis est comparé à la liste de colisage fournie avec le dossier d'exécution. Les points à vérifier couvrent :
- L'absence de dommages liés au transport (déformation, rayure du traitement anticorrosion, pièce manquante).
- La concordance entre le repérage des pièces et les plan pose charpente métallique.
- Le stockage sur cales bois, hors contact direct avec le sol, pour préserver les traitements de surface.
La zone de chantier doit être organisée avant le premier levage. Les fondations et platines d'ancrage sont vérifiées par rapport aux plans d'implantation. L'accès pour la grue est balisé et dégagé. Les zones de préassemblage au sol sont matérialisées à l'avance pour éviter les déplacements inutiles de pièces lourdes. Cette étape conditionne directement la fluidité du montage et réduit les risques de non-conformité par erreur de pose ou d'assemblage.
Étape 1 : Traçage de l’épure au sol
Dès réception des éléments, les équipes de montage réalisent un traçage au sol à l’échelle 1:1, appelé épure. Ce tracé permet d’obtenir des angles droits précis, souvent sans équerre, grâce à l’application du théorème de Pythagore. C’est la première phase exécutive du montage d’une charpente à ossature métallique.
Étape 2 : Assemblage et levage des structures
Les différents composants (poteaux, fermes, croix de cornières) sont assemblés au sol conformément aux plans. Les étapes suivent un ordre logique :
- Assemblage des pièces selon les plans d'exécution.
- Calage et réglage des alignements avant levage.
- Levage des structures à l'aide de grues ou de plateformes élévatrices.
- Positionnement et fixation provisoire sur les appuis prévus.

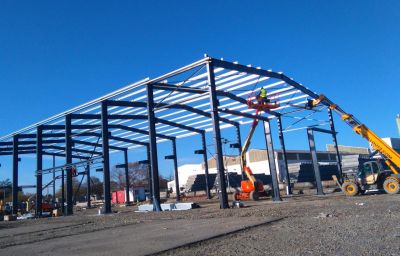

Après chaque levage, un contrôle de verticalité est réalisé au niveau laser ou au fil à plomb. Les poteaux sont boulonnés de façon définitive sur leurs platines d'ancrage uniquement après validation de l'aplomb, avec serrage au couple conforme aux notes de calcul. Cette phase constitue le cœur de la procédure de montage d’une charpente métallique. Pour les structures nécessitant des assemblages sur site, le levage charpente metallique mobilise des engins adaptés au tonnage et à la géométrie des éléments. L'assemblage charpente metallique au sol réduit le temps de travail en hauteur et améliore la sécurité des opérateurs. L'assemblage de structures métalliques progresse portique par portique, de façon à stabiliser chaque module avant d'engager le suivant. L'assemblage charpente métallique respecte scrupuleusement le plan de montage validé pour garantir la géométrie globale de l'ouvrage.
Étape 3 : Fixation finale et consolidation

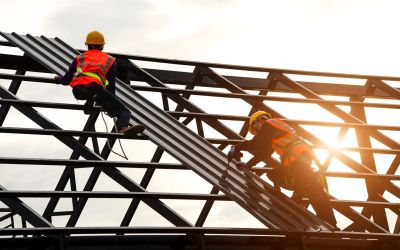

Une fois les fermes posées et contrôlées, la consolidation progresse de façon séquentielle. Les pannes de couverture sont fixées portique par portique, en commençant par les files de faîtage. Les liernes et cornières de contreventement viennent rigidifier l'ensemble en stabilisant les portiques les uns par rapport aux autres. Un contrôle intermédiaire vérifie :
- L'alignement global des files de poteaux et la planéité des pannes.
- Le serrage effectif de toutes les fixations, avec clé dynamométrique pour les boulons HR.
- L'intégrité des traitements de surface aux points d'assemblage, avec retouches si nécessaire.
Les lisses de bardage sont posées en dernier, après validation de la géométrie générale de l'ossature. Cette fixation sur charpente métallique progressive garantit la stabilité de la structure avant engagement des corps d'état suivants (couverture, bardage).
Coordination du montage : dalle, accès et levage
Avant tout montage de bâtiment métallique, une visite préalable est menée par le chef de chantier. Ce dernier analyse les contraintes spécifiques, vérifie les plans et coordonne les intervenants. La dalle béton est coulée et validée avant la pose de la structure : ses ancrages font l'objet d'un double contrôle topographique (avant et après bétonnage) pour s'assurer de la position exacte des platines. Toute erreur d'ancrage non détectée avant le montage représente la principale cause de retard sur ce type de chantier.
La durée de montage d’une charpente métallique varie selon la surface, la complexité structurelle et les conditions d'accès. Pour un montage hangar métallique standard de 500 à 1 000 m², l'assemblage sur site dure généralement 1 à 2 semaines. Un bâtiment industriel entre 2 000 et 10 000 m² mobilise de 2 à 5 semaines de fabrication atelier et 1 à 3 semaines de montage. Les conditions météorologiques (vent fort, pluie prolongée) peuvent immobiliser la grue et allonger le planning. Chaque intervention est réalisée dans le respect des normes sur les charpentes métalliques en matière de sécurité, d'étanchéité et de durabilité. Le port des EPI (casque, harnais, gants) et le balisage de la zone de levage sont obligatoires tout au long du montage d'une structure métallique. La construction bâtiment métallique se conclut par une inspection visuelle finale portant sur les joints, soudures, fixations et la conformité géométrique globale de l'ouvrage, avant remise du dossier de réception au maître d'ouvrage.
FAQ : montage d'une charpente métallique
Combien de temps dure le montage d'une charpente métallique ?
La durée de montage d'une charpente métallique sur site varie de 1 à 2 semaines pour un hangar simple inférieur à 1 000 m², et de 2 à 5 semaines pour un bâtiment industriel de 2 000 à 10 000 m². Les facteurs qui allongent le planning sont la complexité structurelle (géométrie, charges sismiques ou incendie), le nombre de pièces, les conditions météorologiques et la qualité des ancrages réalisés en amont. La préfabrication en atelier et la planification logistique du déchargement réduisent le temps d'assemblage sur site de façon significative.
Quels documents demander avant le levage sur chantier ?
Avant d'engager le levage, le chef de chantier doit disposer des documents suivants, regroupés dans le dossier d'exécution :
- Les plans d'implantation et d'assemblage, cotés et à jour.
- La liste de colisage avec le repérage de chaque pièce.
- La note de montage et le plan de levage (séquencement, engins, points de préhension).
- Le procès-verbal de réception atelier (assemblage à blanc, contrôle soudures et boulonnage).
- Les fiches techniques matériaux et les certificats de traitement anticorrosion.
Ces documents permettent de vérifier la conformité des pièces livrées et de tracer chaque intervention tout au long du chantier.
Fixation boulonnée ou soudée : comment choisir ?
Le boulonnage est privilégié pour les assemblages sur site car il facilite le contrôle du serrage, limite les aléas liés aux conditions extérieures et permet d'éventuelles corrections de position avant fixation définitive. Les boulons à haute résistance (HR) sont serrés à la clé dynamométrique selon les couples définis par les notes de calcul. La soudure sur site reste possible mais implique un personnel qualifié, des contrôles spécifiques (ressuage, radiographie) et peut ralentir l'avancement du chantier. Pour les projets où la démontabilité future est un critère, un assemblage entièrement boulonné est retenu dès la conception.
