Quels logiciels d’étude et de calcul électriques choisir pour vos projets professionnels ?

💡 L’essentiel à retenir

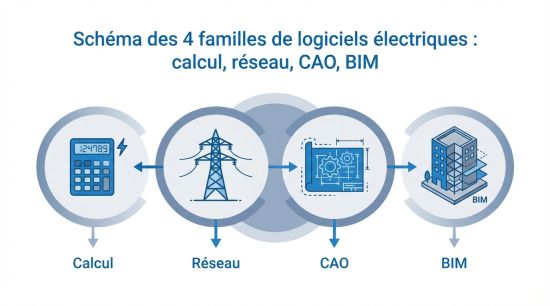

• Les logiciels de calcul et d'étude électrique se répartissent en quatre grandes familles : calcul BT/HTA et notes de calcul, études réseau et analyses avancées, CAO électrique/schémas, BIM/MEP, et photométrie d'éclairage.
• Le choix d'un outil repose d'abord sur les normes de référence (IEC 60364, NF C 15-100, IEC 60909, IEC 61439, IEEE 1584) couvertes nativement par le logiciel.
• Les types de calculs requis (court-circuit, chute de tension, sélectivité, coordination des protections, arc flash, câbles) varient fortement selon le domaine BT, HTA ou industriel.
• La profondeur des bibliothèques fabricants (appareillages, câbles, disjoncteurs, transformateurs) conditionne directement la fiabilité des résultats et la traçabilité des livrables.
• L'interopérabilité (DWG/DXF, IFC, Revit, exports PDF) détermine l'intégration du logiciel dans la chaîne numérique du projet.
• Les fonctionnalités disponibles varient selon les versions, éditions et modules : aucune évaluation ne doit se baser sur les seules informations commerciales.
• Une approche par projet pilote avec jeu d'essai représentatif reste la méthode la plus fiable pour valider un outil avant déploiement.
• Le coût total intègre la licence (abonnement ou perpétuelle), les modules optionnels, la formation et la maintenance annuelle.
• Un plan de déploiement structuré (migration, templates, QA/QC, gouvernance des données) conditionne le retour sur investissement réel du logiciel.
• Aucun outil ne couvre seul l'intégralité des besoins d'un bureau d'études : une combinaison d'outils par famille d'usage reste la pratique la plus répandue.

Les bureaux d'études électricité, installateurs, industriels et ingénieurs font face à un marché de logiciels dense et segmenté. Entre les outils de calcul BT, les plateformes d'études réseau industriel, les solutions de CAO électrique et les logiciels de photométrie, les périmètres fonctionnels se chevauchent sans se substituer. Choisir le mauvais outil entraîne des livrables non conformes, des retraitements coûteux et des risques sur la qualité des dossiers techniques.
Cet article fournit une grille de critères de choix, un comparatif structuré des principaux logiciels du marché et des recommandations par profils (BE bâtiment, tableautier, industrie, BIM). Il couvre les usages BT, HTA, industriel, schémas, BIM et éclairage. Il ne remplace pas une validation d'ingénierie ni une revue de calcul par un ingénieur qualifié.

Un projet de bâtiment tertiaire exige des calculs de chute de tension, de courant de court-circuit, de section de câbles, de bilan de puissance et de vérification des protections. Les livrables attendus par la maîtrise d'œuvre comprennent des notes de calcul structurées selon NF C 15-100 et IEC 60364, des schémas unifilaires et des tableaux de bilan de charge.
Le logiciel doit automatiser la génération de ces documents en respectant les hypothèses normatives et en les exportant aux formats PDF et DWG. La traçabilité des hypothèses (facteurs de simultanéité, températures de référence, types de pose) doit figurer explicitement dans les rapports pour permettre une relecture et une validation.

Les installations industrielles impliquent des niveaux de court-circuit élevés, des démarreurs moteurs, des harmoniques et des contraintes de disponibilité. Les analyses requises couvrent : le calcul de courant de court-circuit selon IEC 60909, la vérification de la tenue thermique des câbles, la coordination des protections (relais différentiels, disjoncteurs, fusibles) et, sur les sites critiques, l'analyse arc flash selon IEEE 1584.
Ces études nécessitent un modèle de réseau complet avec les données fabricants des équipements (courbes de déclenchement, temps de réponse des relais). La gestion de scénarios d'exploitation (réseau normal, alimentation secours, délestage) constitue un critère différenciant.

En haute tension alternative, les études portent sur la modélisation du réseau de distribution, la coordination des protections entre le poste de livraison et les tableaux HTA, et la vérification des équipements (transformateurs, disjoncteurs HTA, sectionneurs). Certains projets exigent des études de load flow (répartition de charge) et de court-circuit symétrique et dissymétrique selon IEC 60909.
L'interface avec l'exploitation (système SCADA, télégestion) impose également que les données du modèle puissent être exportées vers des formats utilisables par les équipes de maintenance.

La CAO électrique couvre un périmètre distinct du calcul réseau. Elle produit les schémas de câblage, les plans d'implantation d'armoires, les nomenclatures de composants, les listes de bornes et les repérages de conducteurs. Ces outils alimentent directement l'atelier de fabrication du tableautier.
La distinction entre un outil de calcul (qui vérifie la conformité normative et génère des notes) et un outil de CAO (qui produit les plans exécutoires) est fondamentale. Certains éditeurs proposent des ponts entre les deux, mais les deux fonctions restent rarement natives dans un seul outil au même niveau de profondeur.

Le calcul d'éclairage professionnel repose sur la photométrie (fichiers LDT/IES des fabricants), la simulation de la distribution lumineuse et la vérification des niveaux d'éclairement (lux) selon les normes applicables (EN 12464-1 pour les lieux de travail). Les livrables comprennent des cartes d'éclairement, des courbes d'uniformité, des rendus 3D et des rapports de conformité.
DIALux et Relux couvrent ce périmètre nativement. Ils s'appuient sur des bibliothèques de luminaires intégrables via plug-ins fabricants. Ces outils ne calculent pas le réseau électrique d'alimentation : ils se concentrent exclusivement sur la photométrie et le rendu lumineux.

Le BIM électrique consiste à intégrer les équipements électriques (tableaux, chemins de câbles, appareillages) dans une maquette numérique partagée. Les données d'objets (paramètres techniques, références fabricants, quantités) alimentent les estimations et le suivi de projet.
Les échanges s'effectuent via le format IFC (interopérabilité ouverte) ou les fichiers RFA (objets Revit natifs). L'enjeu principal est d'éviter la double saisie entre la maquette BIM et le logiciel de calcul. Des passerelles existent selon les éditeurs, mais leur fiabilité dépend fortement des versions et des niveaux de maturité du projet.
> Outil intégré vs best-of-breed : un outil intégré couvrant calcul + schémas réduit les interfaces mais impose souvent des compromis sur la profondeur de chaque fonction. Une combinaison d'outils spécialisés (best-of-breed) offre plus de précision mais exige des flux d'échange maîtrisés et une gouvernance des données rigoureuse.

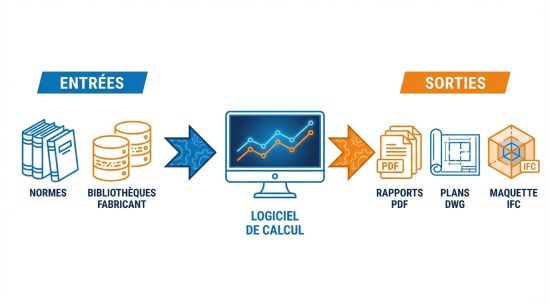

Vérifiez quelles normes le logiciel intègre nativement : NF C 15-100, IEC 60364, IEC 60909, IEC 61439, IEEE 1584 pour l'arc flash, HD 60364 pour l'Europe. Un logiciel destiné à des projets export doit couvrir plusieurs référentiels, avec une gestion des hypothèses par pays (température ambiante, facteurs de correction). Le journal de calcul doit tracer explicitement la norme appliquée et la version en vigueur.

Certains outils fonctionnent par estimation rapide (pré-dimensionnement), d'autres construisent un modèle complet utilisable jusqu'en phase exécution. Évaluez si le logiciel gère les données réelles fabricants (courbes de déclenchement, impédances de transformateur, sections disponibles) ou s'il repose sur des valeurs forfaitaires. Plus le niveau de granularité est élevé, plus les calculs gagnent en précision, mais aussi en temps de saisie.

Une bibliothèque riche en données fabricants (disjoncteurs, relais, transformateurs, câbles) réduit la saisie manuelle et améliore la fiabilité des résultats. Vérifiez la fréquence de mise à jour de ces bibliothèques, la possibilité de créer des composants personnalisés et d'importer des données depuis les fiches techniques fabricants. L'accès à des bibliothèques partagées de composants (via des portails pro) constitue un atout concret pour les grands bureaux.

Les livrables produits (PDF, annexes de notes de calcul) doivent être personnalisables (logo, en-tête, références projet) et structurés selon les attentes des maîtres d'ouvrage et des organismes de contrôle. La traçabilité implique que chaque résultat soit lié aux hypothèses de calcul, à la norme appliquée et à la version du modèle. La gestion des révisions (indice, date, auteur) doit être native.

Les formats d'échange prioritaires sont DWG/DXF (plans CAO), IFC (BIM), PDF (livrables), et selon les éditeurs des APIs ou connecteurs natifs vers Revit, AutoCAD ou des ERP. Un logiciel de calcul qui exporte directement vers la CAO électrique réduit les ressaisies. Évaluez aussi la direction des échanges : import seul, export seul, ou synchronisation bidirectionnelle.

Sur les projets multi-intervenants, le logiciel doit gérer les droits d'accès (lecture, modification, validation), le versioning des modèles et l'historique des modifications. Les solutions cloud facilitent le travail simultané mais soulèvent des questions de souveraineté des données et de conformité RGPD à vérifier avec l'éditeur.

Un déploiement structuré comprend plusieurs phases. La migration des projets existants nécessite un inventaire des données à reprendre (nomenclatures, bibliothèques internes, templates de rapports). Les templates de projet standardisent les hypothèses et les paramétrages pour assurer la cohérence entre les équipes. Le plan de formation doit distinguer les utilisateurs courants des référents techniques. La mise en place d'une procédure de QA/QC (vérification des résultats par un second ingénieur, contrôle de cohérence des hypothèses) garantit la fiabilité des livrables produits avec le nouvel outil.

Deux modèles coexistent : la licence perpétuelle (achat unique + maintenance annuelle optionnelle) et l'abonnement (accès continu, mises à jour incluses). Les coûts indirects comprennent la formation initiale, le support technique, les modules complémentaires et les licences supplémentaires pour les postes occasionnels. Certains éditeurs proposent des licences flottantes (nombre de connexions simultanées). Aucun tarif précis n'est indiqué ici : les conditions varient selon les éditions, les volumes et les zones géographiques.
Grille de critères de sélection

• Normes couvertes nativement (IEC/NF/IEEE, multi-pays)
• Types de calculs disponibles (court-circuit, chute de tension, sélectivité, arc flash)
• Bibliothèques fabricants (richesse, mise à jour, personnalisation)
• Qualité et personnalisation des rapports/notes de calcul
• Interopérabilité (DWG, IFC, Revit, PDF, API)
• Gestion des versions et collaboration multi-utilisateurs
• Plan de déploiement et support formation
• Modèle de licence (abonnement/perpétuel, modules, licences flottantes)

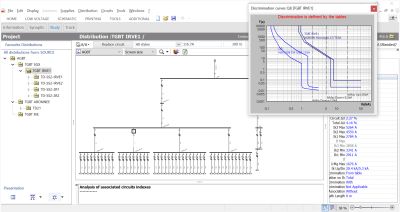

Caneco BT (Schneider Electric / IGE+XAO)
Caneco BT couvre le dimensionnement des installations électriques basse tension selon NF C 15-100 et IEC 60364. Il calcule les sections de câbles, les chutes de tension, les courants de court-circuit et vérifie la sélectivité des protections. Ses bibliothèques d'appareillages Schneider et autres fabricants sont régulièrement mises à jour. Les notes de calcul générées constituent des livrables directement utilisables pour les dossiers de contrôle. Le périmètre se concentre sur le BT tertiaire et résidentiel professionnel. L'interface avec les outils HTA ou les analyses arc flash est limitée dans les versions de base.

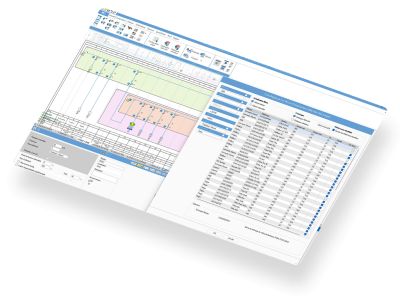

elec calc / Trimble
Elec calc (anciennement édité par Trace Software, désormais dans l'écosystème Trimble) propose un calcul BT/HTA avec prise en charge multi-normes (IEC, NF, BS, DIN). Il intègre un moteur de calcul unifilaire avec gestion des protections et des câbles. Sa couverture HTA le distingue de Caneco pour les projets mixtes. Les fonctions de collaboration et d'export BIM varient selon les versions. Il s'adresse aussi bien aux BE tertiaires qu'aux projets industriels de taille intermédiaire.
Autres outils similaires

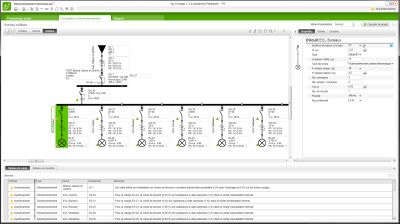

Des solutions comme Ecodial (Schneider Electric) ou des outils intégrés à des suites de gestion de projet couvrent des besoins de pré-dimensionnement rapide ou de vérification de conformité pour des installations standards. Leurs fonctionnalités restent moins étendues que les outils dédiés pour des projets complexes.

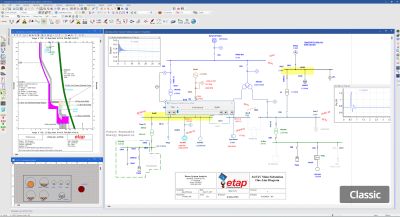

ETAP
ETAP constitue une plateforme complète d'analyse de réseaux électriques pour l'industrie et les utilities. Il couvre le load flow, le court-circuit (IEC 60909, ANSI/IEEE), la coordination des protections, l'arc flash (IEEE 1584), la stabilité dynamique, la qualité de l'énergie et la modélisation des harmoniques. Sa gestion de scénarios d'exploitation (normal, secours, maintenance) et ses outils de reporting avancés en font une référence pour les sites critiques (pétrochimie, data centers, production d'énergie). La courbe d'apprentissage est élevée et le déploiement exige une formation approfondie. Le coût de licence et de maintenance est significatif.

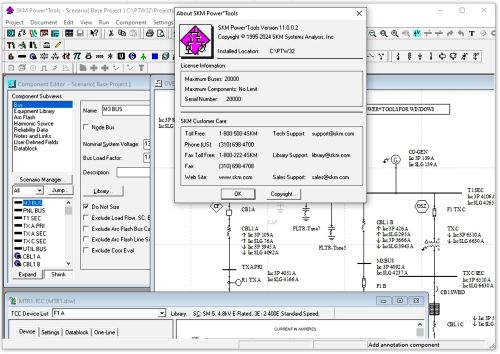

SKM Power Tools
SKM propose des modules comparables à ETAP pour les études réseau industrielles (court-circuit, load flow, coordination des protections, arc flash selon IEEE 1584). Il est notamment utilisé en Amérique du Nord et sur des projets suivant les référentiels IEEE/ANSI. Son interface est plus accessible que certains outils de simulation réseau complexes, ce qui réduit la courbe d'apprentissage pour les ingénieurs familiers des normes américaines.

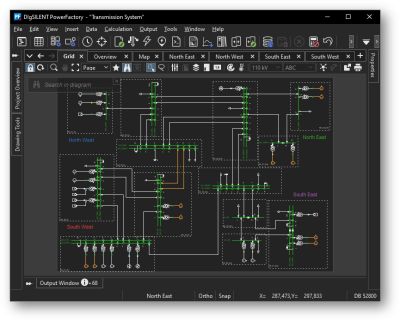

DIgSILENT PowerFactory
PowerFactory se positionne sur les études de réseaux de distribution et de transmission complexes, incluant la modélisation des énergies renouvelables, les études de stabilité transitoire et les calculs de court-circuit asymétriques. Il est largement utilisé par les gestionnaires de réseaux, les bureaux d'ingénierie spécialisés et les utilities. Son niveau de sophistication est élevé, ce qui le rend moins adapté aux projets BT courants mais incontournable pour les études de réseau complexes.

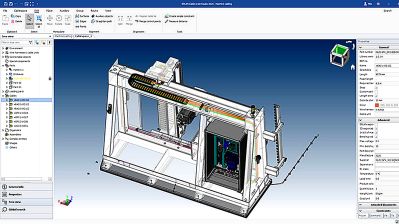

EPLAN Electric P8
EPLAN Electric P8 couvre la conception de schémas électriques (schémas de puissance, commande, pneumatique), la gestion des borniers, les nomenclatures automatiques et les plans d'implantation d'armoires. Il intègre des bibliothèques de composants avec accès à des données fabricants normalisées. Ses fonctions de gestion de projet et de génération automatique de documentation (listes de câbles, repérages) en font un outil de référence pour les tableautiers et les intégrateurs. L'intégration avec EPLAN Pro Panel permet la conception 3D d'armoires. La prise en main nécessite une formation structurée et les licences représentent un investissement conséquent.

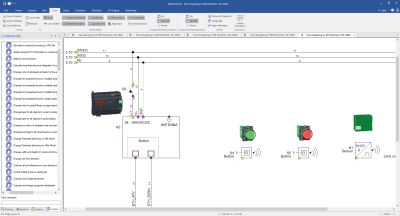

SEE Electrical (IGE+XAO)
SEE Electrical couvre la production de schémas électriques, l'automatisation des nomenclatures et la gestion des borniers. Il propose différentes éditions adaptées aux petites et moyennes structures jusqu'aux grands bureaux d'études. Son déploiement est généralement plus rapide que celui d'EPLAN pour des besoins standards, avec un coût d'entrée plus accessible. Les fonctions avancées (BIM, coordination multi-disciplinaire) restent limitées comparativement aux suites les plus complètes.

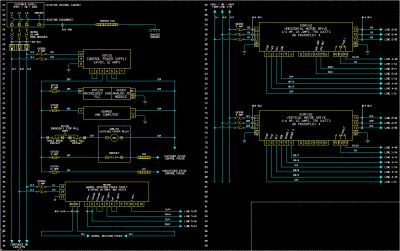

AutoCAD Electrical
AutoCAD Electrical étend AutoCAD avec des fonctions dédiées aux schémas électriques : bibliothèques de symboles normalisés (IEC/JIC), numérotation automatique, gestion des fils et bornes, nomenclatures. Il convient aux équipes déjà équipées en AutoCAD qui souhaitent structurer leur production de schémas sans changer d'environnement. Son intégration native dans l'écosystème Autodesk (AutoCAD, Revit) facilite les échanges en contexte BIM. Les fonctions de calcul réseau restent absentes : AutoCAD Electrical se concentre exclusivement sur la documentation.
iGE+XAO
Le groupe IGE+XAO édite à la fois SEE Electrical et Caneco BT, ce qui permet une certaine cohérence entre les fonctions de calcul et de CAO électrique au sein d'une même suite logicielle. Cette intégration réduit les interfaces et facilite la mise en cohérence des données entre la note de calcul et le schéma exécutoire.

Autodesk Revit MEP
Revit MEP permet la modélisation des systèmes électriques (tableaux, chemins de câbles, prises, luminaires) dans la maquette numérique du bâtiment. Il gère les quantités, les objets avec données techniques et les vues coordonnées avec les autres corps d'état (structure, fluides). Les échanges IFC facilitent le travail en environnement multi-logiciels. Revit MEP ne réalise pas nativement les calculs de dimensionnement électrique (court-circuit, chute de tension) : ces analyses doivent être réalisées dans un logiciel dédié, puis les données reportées dans la maquette. Le risque de double saisie est réel sans passerelle configurée entre Revit et l'outil de calcul.

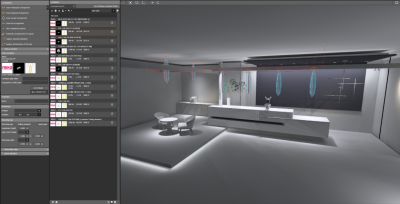

DIALux et DIALux Evo
DIALux est un logiciel de planification, calcul et visualisation de l'éclairage intérieur et extérieur. Il simule la distribution lumineuse, calcule les niveaux d'éclairement en lux et produit des rapports de conformité. DIALux Evo intègre la modélisation 3D du bâtiment et permet l'insertion de produits fabricants via des plug-ins dédiés. Ses rapports (cartes d'éclairement, tableaux de résultats, vues 3D) constituent des livrables directement exploitables pour les dossiers de conception d'éclairage. DIALux ne calcule pas le réseau électrique d'alimentation des luminaires.

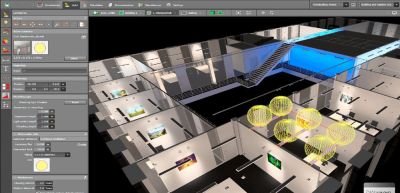

Relux
Relux propose des fonctionnalités similaires à DIALux pour la simulation photométrique intérieure et extérieure. Il est apprécié pour ses interfaces fabricants et ses fonctions de rendu. Le choix entre DIALux et Relux dépend souvent des habitudes de l'équipe et des fabricants de luminaires avec lesquels elle travaille régulièrement.

Un BE bâtiment produit des notes de calcul BT (NF C 15-100), des schémas unifilaires et des livrables pour les organismes de contrôle. La combinaison outil de calcul BT (Caneco, elec calc) + CAO électrique (SEE Electrical, AutoCAD Electrical) + BIM (Revit MEP) couvre l'essentiel du périmètre. Le point de vigilance porte sur la cohérence des données entre le calcul et le schéma : vérifiez si le logiciel retenu dispose d'un export direct vers la CAO pour éviter les ressaisies. Intégrez dès le départ des templates de rapports et de notes de calcul validés par votre ingénieur référent.

Le tableautier a besoin d'un outil qui génère automatiquement les nomenclatures, listes de bornes et plans d'implantation depuis le schéma. EPLAN Electric P8 ou SEE Electrical répondent à ce besoin. Le flux de données entre le bureau d'études et l'atelier de fabrication doit être structuré dès le paramétrage : vérifiez les exports vers les logiciels de gestion de production et les formats acceptés par les machines de câblage automatique. La qualité du contrôle (tests fils à fils, dossier TQC) s'appuie directement sur la fiabilité des données produites par le logiciel.

Sur un site industriel critique (chimie, énergie, data center), la gestion des protections et l'analyse arc flash conditionne la sécurité des intervenants. ETAP ou SKM couvrent ce périmètre avec les modules ad hoc. La maintenance du modèle de réseau est un enjeu majeur : le modèle doit être mis à jour à chaque modification de l'installation pour que les analyses restent valides. Prévoyez une procédure de gouvernance des données (responsable du modèle, fréquence de révision, traçabilité des modifications) dès le déploiement.

Un bureau multi-sites doit standardiser ses hypothèses de calcul, ses bibliothèques de composants et ses templates de rapports pour assurer la cohérence entre les projets. Les solutions avec gestion multi-utilisateurs et contrôle des droits d'accès facilitent ce travail. La création d'une bibliothèque interne de composants validés (câbles, protections, transformateurs référencés) réduit les erreurs et accélère la production. Le choix d'une solution cloud ou serveur centralisé dépend des contraintes IT et de confidentialité de l'organisation.

En contexte BIM, Revit MEP porte la maquette numérique mais ne réalise pas les calculs de dimensionnement. Les passerelles vers les outils de calcul (Caneco, elec calc) existent selon les versions mais nécessitent une configuration et une vérification rigoureuse. Le risque principal est la double saisie : une modification de section de câble dans le calcul doit se répercuter dans la maquette. Définissez clairement quelle application est la source de vérité pour chaque donnée (section, protection, référence produit) avant de lancer le projet.

--

La démarche la plus fiable consiste à soumettre le logiciel candidat à un jeu d'essai représentatif de vos projets réels : une installation BT de complexité moyenne, un tableau industriel avec coordination des protections, ou une étude d'éclairage sur un espace type. Définissez en amont les critères d'acceptation : les résultats doivent correspondre aux calculs de référence (réalisés manuellement ou avec l'outil actuel), les rapports doivent couvrir toutes les rubriques exigées par vos clients ou organismes de contrôle, et les exports doivent être exploitables sans retraitement.
