Quel générateur d’azote choisir pour un laboratoire ?

💡 À retenir :

• Un gĂ©nĂ©rateur d'azote laboratoire se dĂ©cline en trois solutions principales : la technologie PSA (adsorption modulĂ©e en pression), la gĂ©nĂ©ration par membrane et l'approvisionnement en bouteilles ou azote liquide, chacune adaptĂ©e Ă  un niveau de puretĂ© et de dĂ©bit diffĂ©rent.
• La puretĂ© requise conditionne le choix technologique : le LC-MS et le GC exigent des niveaux de 99,9 % Ă  99,999 % (soit moins de 10 ppm d'Oâ‚‚ rĂ©siduel), tandis que l'inertage ou l'incubation tolèrent des fourchettes de 95 % Ă  99,5 %.
• Le dĂ©bit total Ă  prĂ©voir rĂ©sulte de la somme des consommations nominales des instruments, corrigĂ©e par un coefficient de simultanĂ©itĂ© de 0,6 Ă  0,9, puis augmentĂ©e d'une marge de croissance de 20 Ă  30 %.

Choisir un gĂ©nĂ©rateur d’azote pour laboratoire dĂ©pend principalement de l’application analytique, du dĂ©bit nĂ©cessaire, de la puretĂ© recherchĂ©e et de la pression demandĂ©e par les instruments. Il faut Ă©galement tenir compte de la prĂ©sence ou non d’un rĂ©seau d’air comprimĂ© : un laboratoire qui n’en dispose pas peut s’orienter vers un modèle avec compresseur intĂ©grĂ©. Les technologies PSA et membrane ne rĂ©pondent pas aux mĂŞmes niveaux de puretĂ© ni aux mĂŞmes dĂ©bits ; leur fonctionnement influence donc directement le dimensionnement de l’installation. Pour les applications analytiques exigeantes, un gĂ©nĂ©rateur d’azote de haute puretĂ© peut ĂŞtre nĂ©cessaire. Le prix d’un gĂ©nĂ©rateur d’azote varie ensuite selon la capacitĂ©, le niveau de puretĂ©, la pression et les Ă©quipements intĂ©grĂ©s. Le choix doit ainsi partir des caractĂ©ristiques du parc instrumental, qu’il s’agisse de LC-MS, de chromatographie ou d’autres Ă©quipements de laboratoire.

La pureté est le premier critère à fixer, car elle détermine directement la technologie éligible. Elle s'exprime soit en pourcentage de N₂, soit en teneur résiduelle en O₂ (ppm), ces deux grandeurs étant complémentaires.

Le chromatographe en phase gazeuse (GC) et le couplage liquide-spectrométrie de masse (LC-MS) figurent parmi les usages les plus exigeants en laboratoire. Ces instruments sont sensibles à la fois à l'oxygène résiduel et aux hydrocarbures traces (HC), qui dégradent la colonne, perturbent la ligne de base et faussent la quantification.

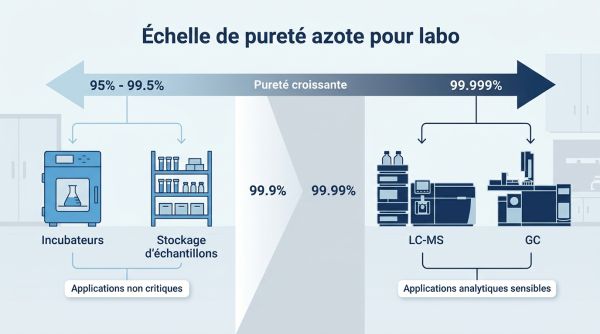

La fourchette de pureté typiquement requise se situe entre 99,9 % et 99,999 %, soit de 1 000 ppm à 10 ppm d'O₂ résiduel maximum selon le détecteur et les molécules analysées. Pour un LC-MS haute résolution, viser moins de 10 ppm d'O₂ et une teneur en HC inférieure à 0,1 ppm constitue une référence prudente. Les évaporateurs rotatifs et les concentrateurs sous flux d'azote acceptent des niveaux légèrement moins stricts (99,5 % à 99,9 %), à condition que l'humidité reste contrôlée pour ne pas contaminer les solvants évaporés.
Un point d'attention systématique concerne la filtration finale de ligne : même avec un générateur PSA haute pureté, un filtre à charbon actif et un filtre coalescent installés au plus près de l'instrument protègent contre les contaminations ponctuelles et les variations de qualité.

Les atmosphères protectrices pour incubateurs à CO₂, boîtes à gants, réacteurs d'inertage ou conservation d'échantillons sensibles à l'oxydation tolèrent des puretés intermédiaires, généralement comprises entre 95 % et 99,5 %. Dans ces usages, c'est souvent la constance du débit et la pression qui importent davantage que la pureté absolue.
L'inertage ponctuel de flacons ou de cuves lors d'opérations de pesée ou de transfert génère des pointes de consommation brèves et élevées. Il faut donc prévoir un réservoir tampon ou un débit disponible suffisant pour absorber ces pics sans faire chuter la pression sur la ligne principale.

La méthode de calcul commence par l'inventaire exhaustif de chaque instrument ou point de consommation, avec son débit nominal fourni par le fabricant. Il ne faut pas sommer directement ces valeurs maximales : tous les appareils ne fonctionnent pas simultanément à pleine charge.
Un coefficient de simultanéité de 0,6 à 0,9 s'applique selon l'organisation du laboratoire (travail en continu multi-équipes = coefficient élevé ; usage séquentiel ou décalé = coefficient plus faible). Sur cette base corrigée, on ajoute une marge de 20 à 30 % pour absorber les pics imprévus et anticiper la croissance du parc.
Ă€ titre indicatif :

• Un petit laboratoire analytique (1 Ă  2 instruments) consomme souvent entre 5 et 30 L/min.
• Un laboratoire multi-instruments (LC-MS + GC + Ă©vaporateur + inertage) atteint couramment 30 Ă  100 L/min selon les dĂ©bits nominaux et le taux de simultanĂ©itĂ©.
• Un laboratoire central ou une plateforme d'analyse mutualisĂ©e peut dĂ©passer 100 L/min et justifie un système PSA dimensionnĂ© en consĂ©quence.

La majorité des lignes de distribution en laboratoire fonctionnent entre 5 et 10 bar en sortie de générateur, avec une régulation locale au point d'usage (détendeur de précision à 1–4 bar selon instrument). Les pertes de charge dans le réseau de tuyauterie réduisent la pression disponible : elles augmentent avec la longueur des canalisations et la présence de raccords, de vannes ou de filtres.
Un réservoir tampon d'azote positionné en aval du générateur remplit trois fonctions : il absorbe les pointes de consommation sans affecter la pureté, stabilise la pression sur le réseau et réduit le nombre de cycles du compresseur. Sa taille se calcule en fonction du volume de pointe à couvrir et du temps de réponse acceptable. Pour les systèmes PSA, ce réservoir permet aussi de lisser les légères fluctuations de pureté inhérentes au cycle d'adsorption/régénération.

Le générateur azote PSA s'impose dès que la pureté cible dépasse 99,5 % de façon stable, que le débit requis est supérieur à environ 20–30 L/min ou que le laboratoire fonctionne en continu, 7 jours sur 7. La technologie PSA utilise un tamis moléculaire de carbone (CMS) qui adsorbe préférentiellement l'oxygène lors de la phase de pressurisation, puis se régénère par dépressurisation dans la colonne alternée, assurant un flux ininterrompu. Ses limites méritent d'être anticipées : le CMS est particulièrement sensible à l'eau liquide et aux vapeurs d'huile. Un air comprimé mal séché ou insuffisamment filtré dégrade irrémédiablement l'adsorbant et fait chuter la pureté. Par ailleurs, le compresseur constitue le composant le plus bruyant et le plus énergivore de l'installation, avec un entretien régulier à planifier (huile, éléments filtrants, courroies selon technologie).

La génération par membrane convient aux laboratoires dont les besoins de pureté restent inférieurs à 99,5 %, avec des débits modérés. Son architecture plus simple (fibres creuses polymériques sans pièces mobiles dans le module de séparation) se traduit par une maintenance allégée et un démarrage quasi immédiat dès la mise en pression de l'air.
Il faut cependant garder en tête que lorsque la pureté demandée augmente, la consommation d'air comprimé s'accroît significativement pour une même capacité en azote. Si la pureté cible se rapproche de la limite du module (99–99,5 %), le dimensionnement du compresseur doit en tenir compte.

Le recours aux bouteilles d'azote ou à l'azote liquide reste justifié dans trois situations précises : consommation faible ou très irrégulière ne justifiant pas l'investissement dans un générateur, besoin ponctuel d'une pureté certifiée très haute (grade 5.0 à 6.0, soit 99,999 % à 99,9999 %) pour une application critique, ou usage en tant que back-up d'un générateur principal.
Les contraintes sont réelles : logistique de livraison, stockage sécurisé (arrimage, détendeurs homologués, formation), et coût OPEX récurrent qui augmente proportionnellement au volume consommé. Pour des consommations supérieures à quelques dizaines de bouteilles par an, le calcul de ROI oriente généralement vers un générateur sur site.

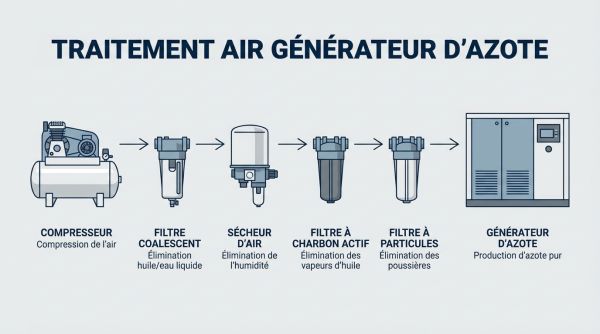

La performance et la durée de vie d'un générateur d'azote dépendent directement de la propreté de l'air d'alimentation. La chaîne de prétraitement comprend systématiquement :

• Un compresseur (intĂ©grĂ© au gĂ©nĂ©rateur ou rĂ©seau existant) fournissant une pression d'entrĂ©e de 5 Ă  7 bar selon les systèmes.
• Un filtre coalescent pour retenir les aĂ©rosols d'huile (objectif : moins de 0,01 mg/mÂł).
• Un sĂ©cheur rĂ©frigĂ©rant ou Ă  adsorption pour abaisser le point de rosĂ©e : un point de rosĂ©e sous pression infĂ©rieur Ă  -20 °C est recommandĂ© pour les PSA, et infĂ©rieur Ă  -40 °C pour les applications les plus sensibles.
• Un filtre Ă  charbon actif si des hydrocarbures traces peuvent contaminer l'azote produit (applications GC, LC-MS).
• Un filtre particulaire final pour protĂ©ger le CMS ou les membranes des poussières rĂ©siduelles.

La pureté en sortie de générateur n'est pas une valeur fixe : elle fluctue avec les conditions d'alimentation (pression, température, humidité) et l'état des consommables. Pour les instruments analytiques sensibles, cette variabilité se traduit directement par une dérive des résultats ou des alarmes instrument.
Les indicateurs Ă  surveiller en exploitation sont :

• La puretĂ© en % ou en ppm d'Oâ‚‚ mesurĂ©e par un capteur d'oxygène en ligne.
• Le point de rosĂ©e en sortie de gĂ©nĂ©rateur et au point d'usage.
• La pression sur le rĂ©seau de distribution.
• Le diffĂ©rentiel de pression (ΔP) aux bornes de chaque filtre (indicateur d'encrassement).

Les générateurs modernes intègrent des alarmes locales configurables sur ces paramètres. Une remontée vers un système de supervision (GMAO ou GTB) permet d'historiser les données, utile pour la traçabilité qualité en contexte pharma ou accrédité.

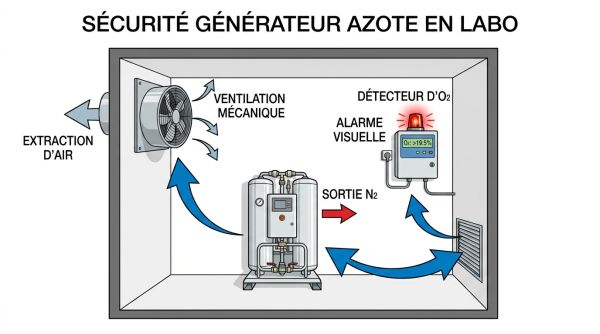

L'azote est un gaz inerte, non toxique et non inflammable, mais il déplace l'oxygène en cas de fuite dans un espace confiné. Une concentration d'O₂ inférieure à 17 % altère les capacités cognitives ; en dessous de 12 %, le risque de perte de conscience est réel. Ce risque concerne aussi bien la salle d'analyse que le local technique abritant le générateur.
Les mesures Ă  mettre en place comprennent :

• Une ventilation mĂ©canique adaptĂ©e du local technique, avec renouvellement d'air suffisant pour disperser toute fuite.
• L'installation d'un dĂ©tecteur d'oxygène avec alarme sonore et visuelle si le local est peu ventilĂ© ou occupĂ© rĂ©gulièrement.
• Des procĂ©dures d'urgence affichĂ©es et une formation des Ă©quipes Ă  la reconnaissance des symptĂ´mes d'anoxie.
• Pour les bouteilles de secours : arrimage rĂ©glementaire, dĂ©tendeurs homologuĂ©s et formation Ă  la manipulation des gaz sous pression.

Les générateurs d'azote commercialisés en Europe portent le marquage CE, incluant la conformité à la directive Équipements sous Pression (PED 2014/68/UE) pour les récipients et canalisations concernés. La documentation associée (déclaration de conformité, notice d'installation, schémas P&ID) fait partie des pièces à exiger lors de l'achat.
En contexte pharmaceutique ou biotechnologique, les procédures de qualification d'installation (IQ) et de qualification opérationnelle (OQ) s'appliquent généralement au générateur et à ses capteurs. Les enregistrements de pureté, de pression et d'alarmes constituent des preuves d'exploitation auditables pour les autorités de tutelle ou dans le cadre d'une accréditation.

Un arrêt de générateur non anticipé se traduit directement par un arrêt des instruments et une perte potentielle d'échantillons. Plusieurs architectures permettent de couvrir ce risque selon la criticité des analyses et le budget disponible.
Le back-up par bouteilles de secours avec vanne de basculement automatique représente la solution la plus répandue : lorsque la pression ou la pureté descend sous un seuil prédéfini, l'alimentation bascule automatiquement sur les bouteilles, sans interruption du flux. Pour des laboratoires à très haute criticité, un double générateur (actif/secours) ou un double compresseur garantit une redondance totale. La fréquence d'utilisation réelle des instruments et le coût d'un arrêt d'analyse permettent de calibrer le niveau de redondance à mettre en place.

Une exploitation fiable repose sur le suivi en temps réel des indicateurs suivants :

• PuretĂ© en % ou ppm d'Oâ‚‚ avec alarme sur seuil haut d'Oâ‚‚ rĂ©siduel.
• DĂ©bit et pression sur rĂ©seau de distribution avec alarme basse pression.
• Point de rosĂ©e en sortie de sĂ©cheur et au point d'usage sensible.
• Heures compresseur et indicateur d'entretien planifiĂ©.
• ΔP filtres pour dĂ©tecter l'encrassement avant qu'il n'affecte la qualitĂ©.

Une remontée de ces données vers la GMAO ou le système de supervision du laboratoire (GTB) permet de planifier la maintenance préventive et de constituer un historique de traçabilité.
