Comment fonctionne un générateur d'azote ?

💡 À retenir :

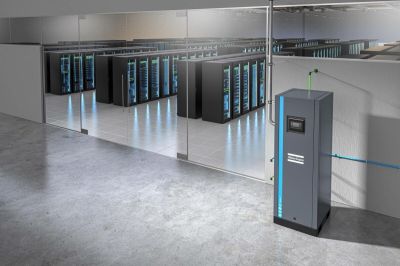

Le fonctionnement d’un générateur d’azote repose sur la séparation des gaz présents dans l’air ambiant afin d’isoler le diazote. Cet équipement capte l’air, le comprime puis le traite pour éliminer l’humidité, les particules et les traces d’huile avant de passer par un système de séparation. Selon la technologie utilisée PSA, membrane ou cryogénique, le procédé diffère mais l’objectif reste identique produire un flux d’azote avec un niveau de pureté, de débit et de pression adapté aux exigences du process. Cette production sur site permet d’alimenter en continu des applications industrielles ou analytiques sans dépendre d’un approvisionnement externe.

L'air atmosphérique est composé d'environ 78 % d'azote, le reste est constitué d'oxygène, de vapeur d'eau et d'autres gaz. Pour obtenir un azote utilisable industriellement, il est nécessaire de le séparer de ces autres composants. Le générateur d’azote capte l’air ambiant, le comprime et le purifie avant de le faire passer par un module de séparation qui isole l’azote. Le gaz obtenu est ensuite stocké ou dirigé directement vers les applications.

Les étapes principales du fonctionnement d’un générateur d’azote sont :

1. Aspiration de l'air ambiant.
2. Compression de l'air.
3. Filtration des impuretés (particules, huile, humidité).
4. Séparation de l'azote via une technologie dédiée (PSA, membrane ou cryogénique).
5. Collecte et stockage de l'azote gazeux.

Le fonctionnement d’un générateur d’azote repose sur l’interaction de plusieurs composants qui transforment l’air ambiant en azote exploitable. Le processus débute par un compresseur qui fournit un air sous pression, ensuite traité par un système de filtration et de séchage afin d’éliminer l’humidité, les particules et les traces d’huile. Cette étape conditionne directement la performance du module de séparation. Celui-ci, basé sur la technologie PSA ou membrane, permet d’isoler l’azote des autres gaz présents dans l’air. Le gaz produit est ensuite stocké dans un réservoir tampon pour stabiliser le débit et la pression avant utilisation. L’ensemble est piloté par un système de contrôle automatisé qui régule les cycles et assure un fonctionnement continu du générateur d’azote en fonction des besoins du process.

Le fonctionnement des différentes technologies de générateur d’azote repose sur des principes de séparation distincts appliqués à l’air comprimé. La technologie PSA utilise des tamis moléculaires qui retiennent l’oxygène sous pression, permettant de récupérer un azote à haute pureté. La technologie à membrane repose sur une perméation sélective des gaz à travers des fibres polymères, où l’oxygène et la vapeur d’eau traversent plus rapidement que l’azote. Le fonctionnement de la technologie cryogénique, quant à elle, consiste à refroidir l’air jusqu’à liquéfaction puis à séparer les gaz par distillation en fonction de leur point d’ébullition. Chaque technologie répond à des besoins différents en termes de pureté, de débit et de contraintes d’exploitation, ce qui influence le choix du générateur d’azote selon l’application.

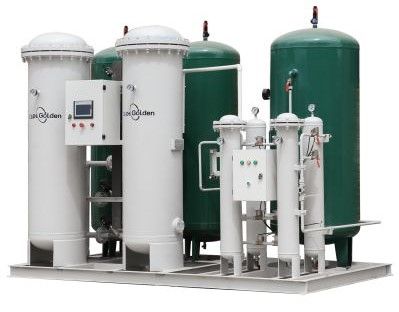

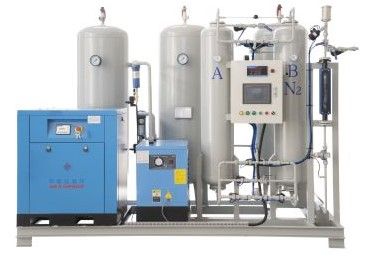

1. L'air comprimé propre entre dans la tour A.
2. Les tamis moléculaires adsorbent les molécules d'oxygène, de CO₂ et de vapeur d'eau.
3. Les molécules d'azote, plus grosses, traversent la colonne et sont collectées.
4. Pendant ce temps, la tour B est dépressurisée : les tamis se régénèrent.
5. Le système alterne les flux pour assurer une production continue.

La technologie à membrane utilise un module contenant des fibres polymères creuses. Le principe repose sur la perméation différentielle des gaz à travers ces fibres.

1. L'air comprimé propre et sec entre dans le module.
2. Les gaz tels que l'oxygène, la vapeur d'eau et le CO2 traversent les parois des fibres.
3. L'azote, moins perméable, reste dans le centre des fibres et est collecté.
4. Un évent permet d'évacuer les gaz évacués (perméat).

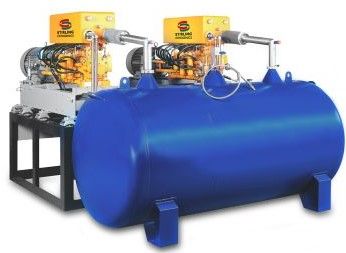

La séparation cryogénique repose sur un processus physique de refroidissement et de distillation de l’air. Cette méthode, bien que plus complexe et coûteuse, permet de produire de l’azote d’une pureté extrêmement élevée (jusqu’à 99,9995 %), répondant aux exigences des secteurs sensibles comme la chimie lourde ou la fabrication de composants électroniques très spécialisés.

Le fonctionnement du générateur d’azote par la technologie cryogénique s’organise comme suit :

1. L’air est comprimé, purifié, puis refroidi jusqu’à sa liquéfaction.
2. Le liquide obtenu est introduit dans une colonne de distillation fractionnée.
3. Chaque gaz (azote, oxygène, argon, etc.) est séparé selon son point d’ébullition.
4. L’azote gazeux est ensuite vaporisé, contrôlé en pureté, puis stocké ou injecté dans le réseau.

Optimiser l’usage d’un générateur d’azote en milieu industriel repose sur un dimensionnement adapté et un suivi des paramètres de fonctionnement. Le choix du générateur doit correspondre aux besoins réels en pureté, débit et pression afin d’éviter les surconsommations d’air comprimé. La qualité de l’air en entrée doit être contrôlée pour limiter l’encrassement des composants et maintenir les performances. Le réglage des cycles de production, l’ajustement du débit en fonction de la demande et l’utilisation d’un réservoir tampon permettent de stabiliser l’alimentation en azote. Un suivi régulier des capteurs et une maintenance planifiée assurent la continuité de production et la durabilité de l’installation.

Pour choisir un générateur d’azote adapté, plusieurs paramètres doivent être analysés selon les besoins de production :

1. Pureté de l'azote : varie de 90 % à 99,999 %, selon l’application (ex. : 99,9 % en agroalimentaire, 99,999 % en électronique).
2. Débit nécessaire : exprimé en Nm³/h, il dépend du rythme de production.
3. Pression de sortie : adapte le gaz aux équipements en aval.
4. Point de rosée : indicateur de séchage, critique pour certaines industries sensibles à l'humidité.

Les niveaux de pureté varient en fonction de la sensibilité des processus aux contaminants. Par exemple, une application de découpe laser nécessite un azote extrêmement pur pour éviter toute oxydation de la zone de coupe, tandis que l’agroalimentaire tolère une pureté légèrement inférieure pour préserver la qualité des aliments. La compréhension des besoins en pureté est donc essentielle pour sélectionner la technologie de génération d’azote la plus adaptée. Il faut aussi tenir compte du débit et des contraintes économiques.

• Réduction des coûts : suppression des livraisons de bouteilles ou de réservoirs.
• Autonomie et continuité : l’azote est disponible 24/7.
• Sécurité accrue : pas de manipulation de bouteilles sous pression.
• Gain de place : moins de stockage physique nécessaire.
• Contrôle renforcé : gestion précise de la pureté et du débit.

Pour garantir le bon fonctionnement et la longévité d’un générateur d’azote, un entretien régulier est indispensable :

• Remplacement des filtres à air et huile toutes les 2 000 à 4 000 heures.
• Inspection des tamis ou membranes selon les cycles d’usage.
• Contrôle des capteurs, valves et systèmes de régulation.
• Surveillance de la qualité de l'air en amont pour préserver les modules internes.
