Temps de lecture estimé : 10min
💡 À retenir :
- Les zones de rétention sur une plateforme de pesage hygiénique sont des emplacements où eau, produit ou salissures s'accumulent et résistent au nettoyage.
- Elles se forment principalement aux soudures non continues, sous les fixations, dans les cavités de profilés, autour des cellules de charge, aux passages de câbles et sous les capots de boîtiers.
- Une zone de rétention non traitée génère un risque direct de contamination microbiologique, de corrosion de l'inox et de non-conformité HACCP ou GMP.
- La suppression de ces zones repose sur des choix de conception précis : soudures continues polies, rayons de raccordement généreux, surfaces inclinées vers le drainage, inox 316L, visserie hygiénique, indice de protection IP69K pour les lavages haute pression.
- La validation terrain combine inspection visuelle avec éclairage rasant, test d'écoulement par projection d'eau, et prélèvements par écouvillonnage ou ATP après nettoyage.
En industrie agroalimentaire, pharmaceutique et cosmétique, une plateforme de pesage hygiénique est soumise à des cycles de lavage intensifs. Chaque géométrie mal conçue crée un piège à eau ou à produit. Ces accumulations locales constituent des foyers de prolifération microbienne, accélèrent la corrosion par piqûres sur l'inox et allongent les temps de nettoyage, parfois au point de compromettre les libérations de lots en environnement GMP. Cet article cartographie les zones typiques, explique les risques associés, puis donne les solutions de conception et les méthodes de validation pour les éliminer efficacement.
Obtenez des devis pour une plateforme de pesage

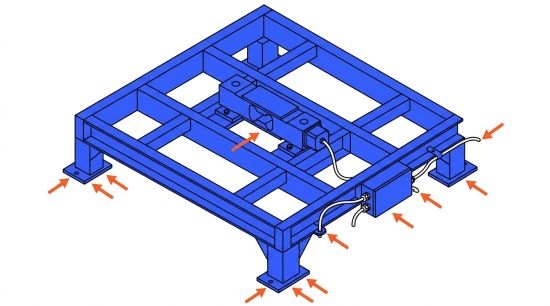

Où se forment les zones de rétention sur une plateforme de pesage hygiénique ?
Interfaces structurelles
Un cordon de soudure discontinu laisse des poches entre chaque point de soudure. L'eau s'y loge, le produit s'y coince, et le jet de nettoyage n'y pénètre pas. Les angles vifs intérieurs à 90° créent des zones d'ombre identiques : le liquide de nettoyage ne s'y écoule pas, la brosse n'y passe pas. La solution consiste à réaliser des soudures continues, à polir les cordons jusqu'à disparition des creux (rugosité Ra inférieure à 0,8 µm dans les zones en contact avec le produit, selon les recommandations EHEDG), et à remplacer les angles vifs par des rayons intérieurs d'au moins 3 mm, idéalement 6 mm sur les zones exposées.
Surfaces et géométries
Une surface horizontale plate retient l'eau par gravité. Une gorge ou une contre-dépouille la retient par capillarité. Les recommandations de conception hygiénique imposent systématiquement une pente d'au moins 3° sur toute surface horizontale exposée, orientée vers un point de drainage libre. Les gorges de jonction entre platines et profilés doivent être supprimées ou comblées par mastic alimentaire compatible. Les profilés à section creuse (type carrée ou rectangulaire) accumulent de l'eau à l'intérieur lorsqu'ils ne sont pas totalement soudés et obturés : les remplacer par des tubes obturés en extrémité ou des profilés pleins élimine ce piège.

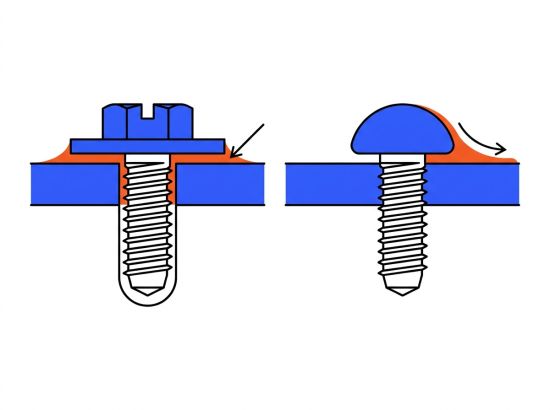

Fixations et assemblages
Les têtes de vis hexagonales, les rondelles, les écrous apparents et les rivets créent autant de micro-cavités. Un filetage externe exposé dans une zone lavée retient le liquide entre chaque pas de vis et constitue une surface non nettoyable en pratique. Les alternatives de conception à privilégier sont les suivantes :
- Utiliser des vis à tête bombée lisse (type hygiénique) avec empreinte Torx ou hexagonale creuse, fixées par le dessous de la structure.
- Remplacer les assemblages boulonnés en zone exposée par des soudures continues.
- Éliminer les rondelles plates sous les têtes de vis en zone humide.
- Utiliser des inserts filetés borgnes pour ne pas exposer les filetages sur les faces supérieures.
- RĂ©duire au minimum le nombre de points d'assemblage sur le plateau de pesage.

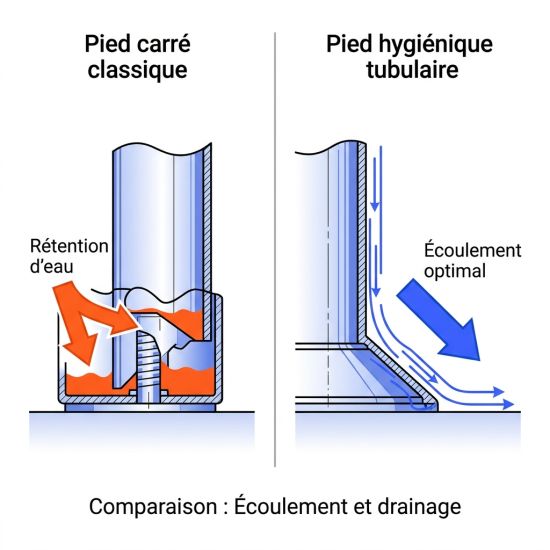

Drainage et points bas
Les pieds de plateforme constituent un point critique. Un pied à section carrée soudé sur une platine plate génère une rétention dans chaque angle intérieur et sous la platine elle-même, au contact du sol. Les pieds hygiéniques cylindriques à base inclinée et drainage périphérique libre suppriment ces zones. La platine de fixation au sol, si elle est plate et pleine, piège l'eau entre elle et le sol : une platine perforée ou relevée sur ses bords avec jeu d'écoulement résout le problème. Sous le plateau de pesage, les capots de protection fermés sans orifice de drainage accumulent systématiquement l'eau de condensation ou de lavage.
Boîtiers, capteurs et câbles
Les passages de câbles représentent des zones de rétention systématiquement sous-estimées. Un presse-étoupe mal orienté (ouverture vers le haut), un chemin de câble en U non incliné, ou un joint de boîtier détérioré créent des volumes morts inaccessibles au nettoyage. Les erreurs de routage câble à éviter sont :
- Câbles passant dans des goulottes fermées horizontales sans drainage en fond de goulotte.
- Presse-étoupes orientés vers le haut, accumulant eau et dépôt de produit.
- Colliers de fixation à large surface de contact plaqués contre la structure sans jeu d'écoulement.
Cellules de charge et anti-surcharge
Les cellules de charge sont généralement protégées par une enveloppe, mais leur environnement immédiat génère des zones masquées. Les butées mécaniques anti-surcharge créent des recoins sous le plateau que le jet de nettoyage n'atteint pas. Les supports d'appui des cellules, s'ils sont complexes ou intègrent des platines superposées, multiplient les surfaces de rétention. La conception doit simplifier ces interfaces : appui ponctuel ou linéaire sans surface plane horizontale, espace suffisant autour de chaque cellule pour l'accès au nettoyage, et protection des cellules par capots inclinés à drainage libre.
Vous ĂŞtes fournisseur de plateforme de pesage industrielle ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. ZĂ©ro prospection Ă froid.
Recevoir des leads
Pourquoi les zones de rétention posent-elles problème en environnements lavés et contrôlés ?
Les impacts opérationnels sont directs et documentés dans les référentiels HACCP et GMP :
- La stagnation d'eau dans une zone de rétention à température ambiante favorise la prolifération de Listeria monocytogenes ou Pseudomonas, même sur inox, en moins de 24 h sans nettoyage efficace.
- La présence de dépôts de produit (sucre, protéine, lipide) dans une gorge non nettoyée constitue un risque de contamination croisée entre lots, incompatible avec la libération de lot en environnement pharmaceutique.
- L'accumulation d'humidité sous une platine ou dans un profilé creux crée des conditions de corrosion par piqûres sur l'inox 304, et dans une moindre mesure sur l'inox 316L, surtout en présence de chlorures issus des produits de nettoyage.
- Les temps de nettoyage s'allongent lorsque les opérateurs doivent compenser par des passages répétés une conception qui empêche l'auto-drainage, ce qui impacte directement la disponibilité de la ligne.
- Une dérive métrologique peut survenir si la corrosion ou l'humidité infiltrée atteint les connexions de la cellule de charge, ce qui fausse les mesures sans alarme visible.
Quels critères techniques vérifier pour choisir une plateforme de pesage hygiénique ?
Matériaux et finitions inox
Le choix de l’inox dépend de l’environnement de production. L’inox 316L convient aux zones exposées aux produits chlorés, aux solutions acides ou aux lavages fréquents. L’inox 304 peut convenir à des parties moins exposées, mais il reste moins adapté aux zones en contact direct avec les produits ou les détergents agressifs. La finition de surface influence la nettoyabilité.
Une surface lisse limite l’accroche des résidus. Les soudures continues réduisent les interstices. Le polissage des cordons limite les creux après assemblage. La passivation après soudage permet de restaurer la couche protectrice de l’inox. Le fournisseur de plateforme de pesage doit préciser la nuance d’inox utilisée sur le plateau et le châssis. Il doit aussi indiquer la finition de surface, le type de soudure, la compatibilité des joints avec les détergents utilisés et les certificats matière disponibles.

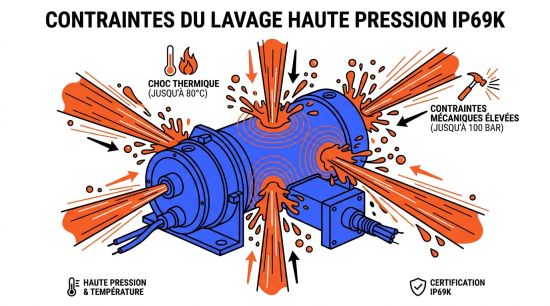

Protection IP69K et lavage haute pression
L'indice IP69K garantit une protection contre les jets d'eau chaude à haute pression (80 bar, 80 °C, à 10–15 cm de distance) dans toutes les orientations. C'est le niveau requis pour les boîtiers, capteurs et connecteurs d'une plateforme de pesage agro-industriel soumise au lavage haute pression. L'indice IP68 seule garantit l'immersion, pas la résistance à un jet pressurisé chaud. Les paramètres de nettoyage à documenter dans le plan d'hygiène sont : la pression maximale du jet, la température de l'eau, la nature chimique du détergent et sa concentration, ainsi que la fréquence des cycles. Ces paramètres doivent être alignés avec les spécifications IP du fabricant de la plateforme.
Joints, soudures et certificats matière
Les joints doivent résister aux détergents, aux désinfectants et aux variations de température. Un joint incompatible peut se dégrader, se fissurer ou créer une zone de rétention autour des capots, des boîtiers ou des assemblages. Les soudures doivent limiter les interstices et les creux. Une soudure continue, polie et passivée facilite le nettoyage et réduit les points d’accumulation. Les assemblages vissés doivent rester limités dans les zones exposées au lavage. Les certificats matière permettent de vérifier la nuance d’inox utilisée et la traçabilité des composants. Les documents comme les certificats 3.1 selon EN 10204 peuvent être demandés lorsque le site applique un niveau d’exigence élevé en qualité, audit ou validation fournisseur.
Comment vérifier la disparition des zones de rétention ?
L’inspection visuelle constitue le premier contrôle. L’opérateur observe la plateforme après séchage avec un éclairage rasant. Une zone encore humide, une trace de produit ou un dépôt visible indique une rétention résiduelle. Les contrôles peuvent ensuite combiner plusieurs méthodes :
- Test au colorant : application d’un colorant alimentaire dilué sur les zones suspectes, puis rinçage selon le protocole habituel.
- Test d’écoulement : projection d’eau colorée sur la structure pour observer le drainage réel.
- Écouvillonnage : prélèvement sur les zones sensibles pour vérifier l’état microbiologique selon le contexte de production.
- Test ATP : contrôle rapide sur site pour vérifier l’efficacité du nettoyage après modification de conception.
- Photos avant et après correction : intégration des preuves dans le dossier de qualification de l’équipement.
Les résultats doivent être consignés dans le plan d’hygiène ou dans le dossier qualité du site.
| Zone à contrôler | Cause possible | Risque associé | Correction attendue | Méthode de contrôle |
|---|---|---|---|---|
| Cordon de soudure | Soudure discontinue | RĂ©sidus et corrosion | Soudure continue et polissage | Inspection et Ă©couvillonnage |
| Angle intérieur | Absence de rayon | Zone difficile à nettoyer | Rayon intérieur adapté | Éclairage rasant |
| Surface horizontale | Absence de pente | Stagnation d’eau | Pente vers drainage | Test d’écoulement |
| Profilé creux | Extrémité ouverte | Eau piégée | Profilé obturé ou plein | Inspection visuelle |
| Fixation exposée | Vis, rondelle ou écrou apparent | Micro-rétention | Fixation lisse ou par dessous | Inspection et test ATP |
| Pied plat | Platine pleine au sol | Eau bloquée sous la base | Pied drainant ou platine ajourée | Test colorant |
| Câble ou boîtier | Presse-étoupe mal orienté | Infiltration ou dépôt | Orientation vers le bas ou latérale | Test d’étanchéité |
| Zone Ă contrĂ´ler : Cordon de soudure | |
|---|---|
| Cause possible | Soudure discontinue |
| Risque associé | Résidus et corrosion |
| Correction attendue | Soudure continue et polissage |
| MĂ©thode de contrĂ´le | Inspection et Ă©couvillonnage |
| Zone à contrôler : Angle intérieur | |
|---|---|
| Cause possible | Absence de rayon |
| Risque associé | Zone difficile à nettoyer |
| Correction attendue | Rayon intérieur adapté |
| Méthode de contrôle | Éclairage rasant |
| Zone Ă contrĂ´ler : Surface horizontale | |
|---|---|
| Cause possible | Absence de pente |
| Risque associé | Stagnation d’eau |
| Correction attendue | Pente vers drainage |
| Méthode de contrôle | Test d’écoulement |
| Zone à contrôler : Profilé creux | |
|---|---|
| Cause possible | Extrémité ouverte |
| Risque associé | Eau piégée |
| Correction attendue | Profilé obturé ou plein |
| MĂ©thode de contrĂ´le | Inspection visuelle |
| Zone à contrôler : Fixation exposée | |
|---|---|
| Cause possible | Vis, rondelle ou Ă©crou apparent |
| Risque associé | Micro-rétention |
| Correction attendue | Fixation lisse ou par dessous |
| MĂ©thode de contrĂ´le | Inspection et test ATP |
| Zone Ă contrĂ´ler : Pied plat | |
|---|---|
| Cause possible | Platine pleine au sol |
| Risque associé | Eau bloquée sous la base |
| Correction attendue | Pied drainant ou platine ajourée |
| MĂ©thode de contrĂ´le | Test colorant |
| Zone à contrôler : Câble ou boîtier | |
|---|---|
| Cause possible | Presse-étoupe mal orienté |
| Risque associé | Infiltration ou dépôt |
| Correction attendue | Orientation vers le bas ou latérale |
| Méthode de contrôle | Test d’étanchéité |
Quelles erreurs rendent une plateforme hygiénique difficile à nettoyer ?
Certaines erreurs de conception, d’installation ou de maintenance peuvent recréer des zones de rétention sur une plateforme de pesage hygiénique. Elles réduisent la nettoyabilité de l’équipement et peuvent entraîner des dépôts, de l’humidité, de la corrosion ou des écarts lors d’un audit qualité. Les erreurs les plus fréquentes concernent les éléments suivants :
- Profilés creux non obturés : ils créent des volumes internes inaccessibles au nettoyage.
- Pieds réglables standard : les filetages apparents retiennent l’eau et les résidus en zone humide.
- Goulottes horizontales fermées : elles piègent l’eau dans le fond du chemin de câble.
- Soudures par points : elles laissent des interstices entre les zones soudées.
- Soudures non polies après modification : elles créent une surface rugueuse qui retient les dépôts.
- Supports ajoutés en retrofit : ils peuvent former des surfaces plates sans pente ni drainage.
- Joints incompatibles avec les détergents : ils peuvent gonfler, se fissurer ou créer des interstices.
- Protection IP insuffisante : un lavage haute pression sur un équipement non adapté peut provoquer des infiltrations.
- Presse-étoupes orientés vers le haut : ils favorisent l’accumulation d’eau autour des boîtiers.
- Dessous de plateau non inspecté : les zones autour des cellules de charge et des butées peuvent accumuler des résidus invisibles depuis le dessus.
Ces erreurs doivent être anticipées lors du choix de la plateforme, mais aussi lors des interventions de maintenance, de modification ou d’installation.
Quels critères contrôler pour choisir une plateforme nettoyable ?
Le choix d’une plateforme de pesage hygiénique doit tenir compte de la conception mécanique, des matériaux, de l’accessibilité au nettoyage et de la compatibilité avec le plan d’hygiène du site. Les critères ci-dessous permettent de comparer les solutions avant consultation fournisseur. Ces critères permettent de distinguer une plateforme simplement lavable d’une plateforme réellement conçue pour les environnements hygiéniques. Ils aident aussi à formuler une demande plus précise auprès d’un fournisseur, notamment en agroalimentaire, pharmacie ou cosmétique.
| Élément | Point à contrôler | Risque évité | Impact sur le projet |
|---|---|---|---|
| Géométrie | Rayons intérieurs, absence d’angles vifs, surfaces inclinées | Stagnation d’eau et dépôts | Nettoyage plus rapide et zones moins critiques |
| Soudures | Soudures continues, polies et passivées | Interstices et corrosion | Meilleure tenue en environnement lavé |
| Profilés | Profilés pleins ou creux obturés | Eau piégée dans la structure | Réduction des volumes morts |
| Fixations | Vis lisses, peu de points apparents, pas de filetage exposé | Micro-rétentions | Nettoyage simplifié des zones exposées |
| Pieds | Pieds cylindriques, base drainante, accès autour de la platine | Rétention au sol | Meilleure évacuation de l’eau |
| Câbles et boîtiers | Presse-étoupes orientés vers le bas ou latéralement | Infiltration et dépôts | Moins de risque électrique et sanitaire |
| Capteurs | Accès autour des cellules de charge et capots inclinés | Accumulation invisible | Maintenance et contrôle facilités |
| Matériaux | Inox 316L en zone exposée, inox adapté au châssis | Corrosion et incompatibilité chimique | Durabilité en lavage fréquent |
| Joints | Compatibilité avec détergents et désinfectants | Fissures, gonflement, interstices | Moins de défauts après nettoyage |
| Protection IP | IP adapté au lavage réel du site | Infiltration dans les boîtiers | Choix cohérent avec le plan d’hygiène |
| Documentation | Certificats matière, notice, limites de lavage | Incertitude en audit | Dossier fournisseur plus solide |
| Élément : Géométrie | |
|---|---|
| Point à contrôler | Rayons intérieurs, absence d’angles vifs, surfaces inclinées |
| Risque évité | Stagnation d’eau et dépôts |
| Impact sur le projet | Nettoyage plus rapide et zones moins critiques |
| Élément : Soudures | |
|---|---|
| Point à contrôler | Soudures continues, polies et passivées |
| Risque évité | Interstices et corrosion |
| Impact sur le projet | Meilleure tenue en environnement lavé |
| Élément : Profilés | |
|---|---|
| Point à contrôler | Profilés pleins ou creux obturés |
| Risque évité | Eau piégée dans la structure |
| Impact sur le projet | RĂ©duction des volumes morts |
| Élément : Fixations | |
|---|---|
| Point à contrôler | Vis lisses, peu de points apparents, pas de filetage exposé |
| Risque évité | Micro-rétentions |
| Impact sur le projet | Nettoyage simplifié des zones exposées |
| Élément : Pieds | |
|---|---|
| Point à contrôler | Pieds cylindriques, base drainante, accès autour de la platine |
| Risque évité | Rétention au sol |
| Impact sur le projet | Meilleure évacuation de l’eau |
| Élément : Câbles et boîtiers | |
|---|---|
| Point à contrôler | Presse-étoupes orientés vers le bas ou latéralement |
| Risque évité | Infiltration et dépôts |
| Impact sur le projet | Moins de risque Ă©lectrique et sanitaire |
| Élément : Capteurs | |
|---|---|
| Point à contrôler | Accès autour des cellules de charge et capots inclinés |
| Risque évité | Accumulation invisible |
| Impact sur le projet | Maintenance et contrôle facilités |
| Élément : Matériaux | |
|---|---|
| Point à contrôler | Inox 316L en zone exposée, inox adapté au châssis |
| Risque évité | Corrosion et incompatibilité chimique |
| Impact sur le projet | Durabilité en lavage fréquent |
| Élément : Joints | |
|---|---|
| Point à contrôler | Compatibilité avec détergents et désinfectants |
| Risque évité | Fissures, gonflement, interstices |
| Impact sur le projet | Moins de défauts après nettoyage |
| Élément : Protection IP | |
|---|---|
| Point à contrôler | IP adapté au lavage réel du site |
| Risque évité | Infiltration dans les boîtiers |
| Impact sur le projet | Choix cohérent avec le plan d’hygiène |
| Élément : Documentation | |
|---|---|
| Point à contrôler | Certificats matière, notice, limites de lavage |
| Risque évité | Incertitude en audit |
| Impact sur le projet | Dossier fournisseur plus solide |
Comment auditer une plateforme de pesage existante ?
ContrĂ´le visuel de la plateforme
Le contrôle visuel permet de repérer les premières zones de rétention. L’opérateur inspecte le plateau, les soudures, les angles, les fixations, les pieds, les capots et les zones sous la plateforme. Une lampe LED et un miroir d’inspection facilitent le repérage des dépôts, traces d’humidité, points de rouille, interstices ou zones difficiles à nettoyer.
Les anomalies doivent être photographiées et rattachées à leur emplacement. Cette étape permet de distinguer les défauts visibles sur la surface du plateau et les zones masquées autour des cellules de charge, des butées, des platines ou des boîtiers.
Test d’écoulement et prélèvements
Le test d’écoulement permet de vérifier si l’eau s’évacue correctement. L’opérateur projette de l’eau colorée sur le plateau et le châssis, puis observe les zones où le liquide stagne ou laisse un dépôt. Une stagnation indique une pente insuffisante, une gorge, une fixation exposée ou un point bas.
Des prélèvements ciblés peuvent compléter l’audit. Les tests ATP ou les écouvillonnages se réalisent sur les zones suspectes, comme les soudures, les angles, les pieds, les capots, les joints et les passages de câbles. Ces contrôles permettent d’évaluer l’efficacité réelle du nettoyage sur les points critiques.
Décision après audit
L’audit doit déboucher sur une décision claire. Une anomalie localisée peut être corrigée par une reprise de soudure, un remplacement de pied, une modification du passage de câble ou un changement de joint. Une zone difficile à corriger peut nécessiter une surveillance renforcée et une fréquence de nettoyage plus élevée.
Le remplacement devient pertinent lorsque les zones de rétention sont structurelles, nombreuses ou incompatibles avec le plan d’hygiène du site. Les résultats de l’audit permettent aussi de préciser les éléments à valider avant l'achat d'une plateforme de pesage, notamment la conception hygiénique, les matériaux, les protections IP et les documents fournisseur.
