Plateforme de pesage ATEX : 8 points à valider avant achat

💡 Ce qu'il faut retenir :

Une plateforme de pesage installée en zone à atmosphère explosible engage simultanément la sécurité des personnes, la conformité réglementaire de l'équipement et la continuité de production. Un devis reçu sans cadrage préalable est rarement comparable à un autre : chaque fournisseur pose ses propres hypothèses sur le zonage, le marquage Ex attendu, les conditions d'environnement et le périmètre de fourniture. Cette checklist en 8 points s'adresse aux équipes HSE, maintenance, achats et BE chargées de préparer la consultation. Elle permet d'obtenir des offres construites sur les mêmes bases, de réduire les échanges post-devis et d'anticiper les contraintes d'installation et de maintenance.

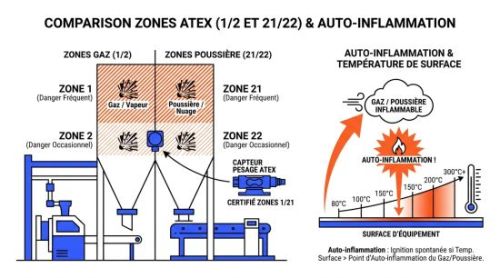

Une plateforme de pesage en zone ATEX engage la sécurité des personnes, la conformité réglementaire et la continuité de production. Sans cadrage préalable, les devis fournisseurs reposent sur des hypothèses différentes, ce qui rend les offres difficilement comparables lors de la consultation. La définition du besoin doit permettre de verrouiller les paramètres ATEX essentiels afin d’éviter toute non-conformité lors de la mise en service. Les éléments déterminants sont les suivants :

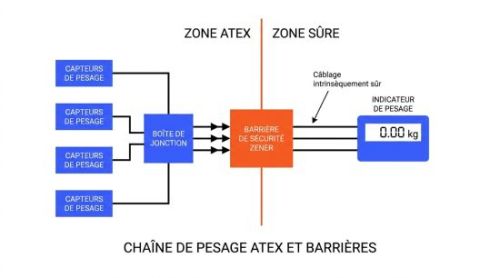

Une plateforme de pesage en zone ATEX ne fonctionne pas comme un équipement isolé mais comme une chaîne complète composée de cellules de charge, boîtes de jonction, indicateur, câbles, presse-étoupes et, selon les architectures, barrières de sécurité intrinsèque ou isolateurs galvaniques. La conformité ATEX dépend de la cohérence de l’ensemble et non d’un seul composant. Une rupture de chaîne, par exemple un indicateur hors zone relié sans barrière adaptée à des capteurs en zone 1, entraîne une non-conformité globale au regard de la directive 2014/34/UE. La validation technique repose sur des paramètres électriques précis permettant de vérifier la compatibilité entre composants et dispositifs de sécurité :

Les conditions d’exploitation influencent directement la précision de mesure, la durée de vie des composants et le maintien de la conformité ATEX. Une plateforme installée dans un environnement soumis à l’humidité, aux produits chimiques, aux variations de température ou aux vibrations ne présente pas les mêmes contraintes qu’un équipement utilisé dans un local sec et tempéré. La corrosion des raccords, des presse-étoupes ou des connexions électriques peut dégrader l’isolation du système et affecter la sécurité intrinsèque. Les variations thermiques importantes génèrent des dilatations mécaniques susceptibles d’introduire des efforts parasites sur les cellules de charge. Les vibrations provenant d’équipements voisins peuvent également perturber la stabilité des mesures. Dans les environnements de production soumis à des contraintes de nettoyage renforcées, ces paramètres peuvent également orienter vers une plateforme de pesage hygiénique afin de limiter les zones de rétention et améliorer la nettoyabilité.

La résolution affichée ne suffit pas à caractériser la performance réelle d’une plateforme de pesage. Un affichage à 0,1 kg n’implique pas une précision de 0,1 kg dans les conditions d’exploitation du site. La fiabilité de la mesure dépend également de la répétabilité, de l’erreur d’excentration, de la stabilité thermique et du comportement de l’équipement sous charge. Ces paramètres influencent directement la conformité du système aux exigences du process et peuvent créer des écarts importants entre les offres fournisseurs. Les critères métrologiques doivent être définis dès la consultation afin de garantir une comparaison cohérente des solutions proposées :

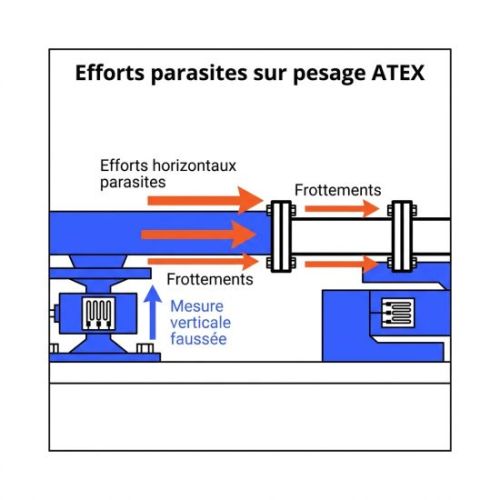

Une plateforme de pesage mesure une charge verticale. Des efforts horizontaux, des points durs ou des couples parasites peuvent fausser la mesure de façon permanente ou intermittente. Ces contraintes apparaissent lors d’un raccordement rigide à une tuyauterie, d’une liaison directe avec un convoyeur, d’un mauvais réglage des butées, d’une dilatation thermique non maîtrisée ou d’un manque de jeu entre deux équipements. Ces écarts expliquent une partie des différences observées entre les performances mesurées en FAT, avant livraison, et les résultats constatés en SAT, après installation sur site. L’intégration mécanique doit donc être validée avant commande pour éviter une plateforme conforme en usine mais instable en exploitation. Les points à contrôler concernent notamment :

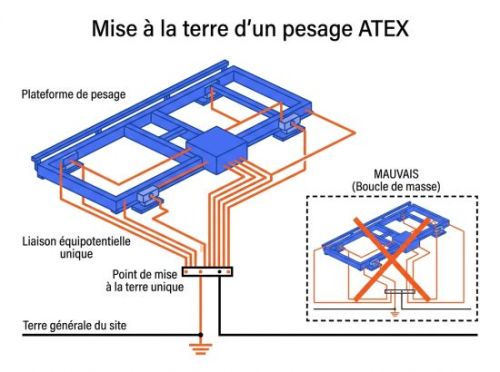

La mise à la terre et l’équipotentialité conditionnent à la fois la sécurité ATEX et la stabilité du signal de pesage. En zone à atmosphère explosible, une décharge électrostatique entre deux équipements à potentiels différents peut constituer une source d’inflammation. Les éléments conducteurs de la plateforme, comme le châssis, le plateau, les boîtes de jonction et la structure support, doivent donc être reliés de manière cohérente. Un réseau de terre mal maîtrisé peut aussi perturber la mesure. Les retours de variateurs de fréquence, les machines voisines ou les opérations de soudure peuvent générer du bruit électrique dans les câbles de signal. Ces perturbations entraînent des fluctuations de mesure et compliquent la réception du système sur site. Les points à valider concernent notamment :

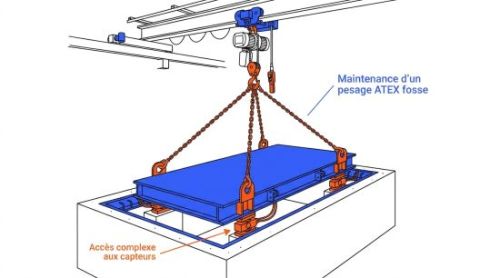

L’installation et la maintenance d’une plateforme de pesage ATEX doivent être intégrées dès la phase de consultation. En zone à atmosphère explosible, une intervention sur une cellule de charge, un presse-étoupe ou un câble peut nécessiter une procédure HSE spécifique, avec consignation de la zone, contrôle d’atmosphère, permis de travail et arrêt temporaire de la production. L’accessibilité aux composants devient donc un critère de choix. Une plateforme installée en fosse, difficile à relever ou entourée de garde-corps, peut rallonger les interventions et augmenter les coûts de maintenance. Ces contraintes doivent être prises en compte avant commande, car elles influencent directement la disponibilité de l’équipement.

Le dossier documentaire constitue un élément aussi important que l’équipement lui-même. Une plateforme de pesage ATEX ne peut pas être exploitée ou maintenue correctement sans les documents permettant de justifier sa conformité et sa configuration. Lors d’un audit interne, d’un contrôle réglementaire ou d’une intervention de maintenance, l’absence d’un certificat ou d’une documentation cohérente peut remettre en cause la conformité de l’installation. Les documents à exiger avant la réception comprennent notamment :
