Magasin vertical automatique : fonctionnement, avantages et cas d'usage industriels

đź’ˇ L'essentiel Ă  retenir :

• Un magasin vertical automatique standard reprĂ©sente un investissement de 50 000 Ă  140 000 euros par unitĂ©.
• Il rĂ©duit l'emprise au sol de 60 Ă  80 % par rapport Ă  un rayonnage classique, avec un gain plus marquĂ© au-delĂ  de 8 mètres de hauteur libre.
• Une baie correctement paramĂ©trĂ©e traite 50 Ă  120 lignes par heure et maintient le taux d'erreur sous 0,1 %.
• Le retour sur investissement se situe en gĂ©nĂ©ral entre 6 et 18 mois selon le coĂ»t de la main-d'Ĺ“uvre, le coĂ»t du mètre carrĂ© et le volume traitĂ©.
• Les secteurs de la pharmacie, de l'aĂ©ronautique et de la maintenance MRO utilisent ce système pour sĂ©curiser les articles Ă  forte valeur et tracer les prĂ©lèvements.
• Un projet pertinent exige une hauteur libre d'au moins 4 Ă  5 mètres et des charges compatibles avec des plateaux de 200 Ă  500 kg.

Le budget d'un magasin vertical automatique se situe entre 50 000 et 140 000 euros pour une unité standard. Ce système regroupe les tours de stockage et les solutions de stockage automatisées. Il amène les plateaux à l'opérateur sans déplacement dans les rayonnages. Les sections suivantes détaillent les performances réelles, les cas d'usage industriels, le budget, les normes et le dimensionnement.

Le VLM répond à un problème concret : un stock dispersé sur de grandes surfaces de rayonnages, des opérateurs qui marchent pour prélever, des erreurs de picking et une traçabilité insuffisante. Il devient pertinent lorsque plusieurs signaux convergent.
Les signaux d'éligibilité les plus courants sont les suivants :

• La surface au sol consacrĂ©e au stockage dĂ©passe ce que le site peut raisonnablement allouer, avec un plafond libre d'au moins 4 Ă  5 m.
• Le stock comprend plusieurs centaines Ă  plusieurs dizaines de milliers de rĂ©fĂ©rences de dimensions petites Ă  moyennes, avec des rotations hĂ©tĂ©rogènes.
• Le taux d'erreur de prĂ©lèvement gĂ©nère des coĂ»ts de retraitement ou des risques qualitĂ© documentĂ©s.
• La sĂ©curisation des accès Ă  certains articles, comme des consommables coĂ»teux, des pièces de rechange critiques ou des mĂ©dicaments, est requise.

En revanche, un VLM n'est pas adapté aux situations suivantes : articles hors gabarit, volumes très lourds (au-delà de la capacité plateau, généralement 200 à 500 kg), débit de prélèvement supérieur à 100 à 150 lignes par heure par baie, ou flux à forte saisonnalité impliquant des ajouts massifs de références non planifiés.

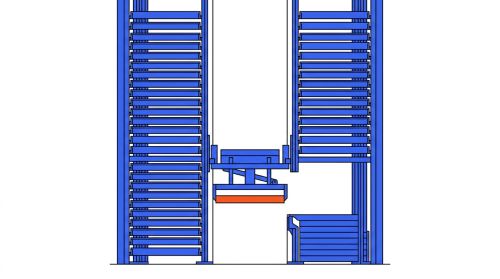

Un VLM se compose de deux colonnes verticales encadrant une double rangée de plateaux mobiles. Entre ces colonnes circule un extracteur motorisé, qui identifie le plateau demandé, le saisit et le présente à hauteur ergonomique au niveau de la baie opérateur. La baie intègre un écran de commande, un système de guidage de prélèvement (pick-to-light, affichage de l'emplacement, quantité attendue) et, selon les options retenues, un scanner ou une balance de contrôle.
Le logiciel embarqué gère les emplacements sur chaque plateau, optimise la hauteur d'espace libre entre deux plateaux adjacents (slotting dynamique) et communique avec le WMS ou l'ERP en place.

Le principe goods-to-person décrit le flux inverse du picking traditionnel, mis en œuvre par un magasin vertical automatique : l'opérateur reste en poste fixe, c'est le plateau contenant l'article demandé qui se déplace jusqu'à lui. Le cycle se déroule en quatre temps :

• L'opĂ©rateur ou le WMS envoie une demande de prĂ©lèvement.
• L'extracteur localise le plateau correspondant et le prĂ©sente Ă  la baie en 20 Ă  60 secondes selon la hauteur de la machine.
• L'opĂ©rateur prĂ©lève la quantitĂ© indiquĂ©e, confirmĂ©e par scan ou pick-to-light.
• Le plateau retourne automatiquement Ă  sa position, et le logiciel met Ă  jour le stock en temps rĂ©el.

Ce cycle élimine les déplacements au sein du stock, qui représentent en moyenne 60 à 70 % du temps d'un opérateur en mode picking traditionnel.

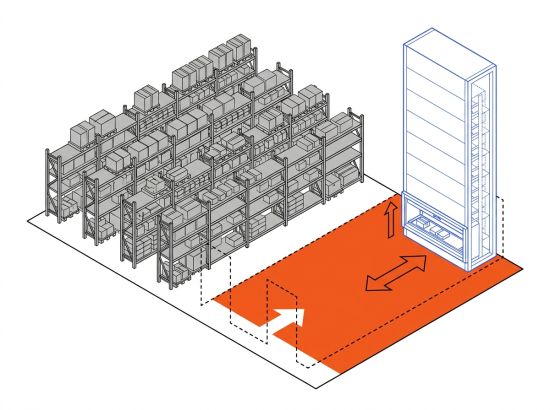

Le gain de surface au sol est l'argument le plus fréquemment documenté. Un VLM exploite la hauteur du bâtiment jusqu'à 16 m, là où un rayonnage classique s'arrête généralement à 2 à 3 m de hauteur accessible. Les retours de terrain indiquent une réduction de l'emprise au sol de 60 à 80 % selon la catégorie d'articles stockés. Ces chiffres varient fortement selon la hauteur libre du bâtiment, la taille des articles et la densité initiale du rayonnage remplacé.

Un VLM correctement paramétré permet d'atteindre 50 à 120 lignes par heure par baie, contre 30 à 60 lignes par heure en picking traditionnel sur rayonnage. Le guidage électronique (pick-to-light, affichage emplacement, confirmation par scan) ramène le taux d'erreur en dessous de 0,1 %, contre 0,5 à 2 % en picking manuel non guidé.

Le logiciel du VLM maintient un inventaire permanent, plateau par plateau et emplacement par emplacement. Chaque mouvement de stock est horodaté et rattaché à un identifiant opérateur. Cette architecture facilite l'inventaire tournant sans arrêter la production et supporte la gestion par lot ou par numéro de série, condition nécessaire dans les secteurs pharmaceutique et aéronautique.

Les options d'un VLM ne produisent pas les mêmes effets selon les flux. Le choix dépend du débit cible, de la traçabilité exigée et du niveau de sécurisation souhaité. Les arbitrages suivants modifient concrètement les performances :

• Le double plateau ou la double baie rĂ©duit les temps d'attente en prĂ©parant le plateau suivant pendant le prĂ©lèvement en cours. Cette option devient utile dès que le dĂ©bit cible dĂ©passe 80 lignes par heure.
• Le pick-to-light pointe l'emplacement exact sur le plateau. Il accĂ©lère la prise en main et rĂ©duit les erreurs sans scan, notamment pour des articles sans marquage ou prĂ©levĂ©s avec des gants.
• Le scanning Ă  la baie confirme le prĂ©lèvement par code-barres ou RFID. Il apporte la traçabilitĂ© lot/sĂ©rie exigĂ©e dans les secteurs rĂ©glementĂ©s.
• La pesĂ©e intĂ©grĂ©e dĂ©tecte les Ă©carts de quantitĂ© Ă  la sortie et Ă  la remise en place du plateau. Elle limite les sur-prĂ©lèvements sur les articles coĂ»teux.
• Le contrĂ´le d'accès par badge ou code compartimente le stock selon les habilitations. Une solution de contrĂ´le d'accès adaptĂ©e sĂ©curise certains plateaux ou zones du plateau.

Le budget d'une unité standard s'établit entre 50 000 et 140 000 euros, un élément clé pour estimer le coût d'un système de stockage automatisé. L'équipement seul démarre autour de 35 000 euros pour une configuration compacte. Les modules plus hauts ou plus capacitaires atteignent 95 000 à 140 000 euros. Un matériel reconditionné se négocie entre 30 000 et 65 000 euros.
Le logiciel de pilotage et l'intégration au WMS ou à l'ERP représentent 5 000 à 25 000 euros. Le montage et la mise en service mobilisent 8 000 à 15 000 euros selon les contraintes d'accès. Les options de picking et de sécurité ajoutent 3 000 à 15 000 euros.
La maintenance annuelle consomme 2 à 5 % de la valeur du système, soit environ 2 000 à 5 000 euros par unité. La formation des opérateurs constitue un poste variable selon le nombre de personnes et la complexité du système.
Le retour sur investissement se situe entre 6 et 18 mois dans la majorité des cas. Il dépend du coût de la main-d'œuvre, du coût du mètre carré et du volume traité. Les scénarios conservateurs peuvent atteindre 2,4 ans.

Un magasin vertical automatique s'adapte à de nombreux environnements industriels. Dans l'électronique, il sécurise les composants fragiles et antistatiques. Le secteur aéronautique l'utilise pour tracer les pièces de haute précision par lot et par numéro de série. L'industrie pharmaceutique profite d'un prélèvement guidé qui réduit les erreurs sur les médicaments et les consommables.
Dans la mécanique et l'outillage, le contrôle d'accès protège les outils coûteux et les gabarits. Les services de maintenance MRO maintiennent les pièces de rechange critiques accessibles en continu, pour limiter les immobilisations machine. En bord de ligne, le kitting regroupe plusieurs références à proximité du poste opérateur.
La logistique et l'e-commerce exploitent la densité verticale pour préparer les commandes à cadence élevée. Dans ces environnements, le slotting ABC place les références à forte rotation près de la baie. Cette organisation réduit le temps d'extraction et augmente le débit utile.

Un magasin vertical automatique commercialisé en Europe doit porter le marquage CE. Le fabricant fournit un certificat de conformité à la Directive Machines 2006/42/CE.
Les normes techniques de référence sont les suivantes :

• La norme EN 528 encadre la conception et l'utilisation des transstockeurs et des systèmes de stockage vertical.
• La norme ISO 3691-1 dĂ©finit les exigences de sĂ©curitĂ© des Ă©quipements de manutention automatisĂ©s.
• Les normes EN ISO 12100 et EN ISO 13849-1 encadrent l'analyse des risques et la fiabilitĂ© des fonctions de sĂ©curitĂ©.
• La norme EN 15635 impose des inspections rĂ©gulières pour maintenir la sĂ©curitĂ© dans le temps.

Les dispositifs à contrôler comprennent les barrières immatérielles, l'arrêt d'urgence, les capteurs de charge et le contrôle d'accès par badge. En France, les recommandations de l'INRS complètent ce cadre. La conformité initiale incombe au fabricant. L'exploitant assure les inspections périodiques et la formation des opérateurs.

Un projet VLM réussi commence par la collecte de données précises. Les paramètres à documenter avant toute consultation sont les suivants :

• Le nombre de rĂ©fĂ©rences Ă  stocker, avec leur classification ABC : les articles A (forte rotation) guident le slotting et le nombre de baies nĂ©cessaires.
• Les dimensions et le poids de chaque rĂ©fĂ©rence, ou de leurs contenants, pour valider la compatibilitĂ© avec les gabarits plateaux.
• Le dĂ©bit cible en lignes par heure, aux heures de pointe, pour dĂ©terminer le nombre de baies et l'option double plateau.
• La hauteur libre disponible dans le bâtiment : en dessous de 4 m, le gain de densification est limitĂ© ; au-dessus de 8 m, il devient très significatif.
• Les contraintes rĂ©glementaires (traçabilitĂ© lot/sĂ©rie, contrĂ´le d'accès, FEFO) qui orientent les options Ă  retenir.
• L'architecture SI existante (WMS, ERP, GMAO) et les modes d'Ă©change possibles (API REST, fichiers EDI, intĂ©gration native) pour cadrer le projet d'intĂ©gration.

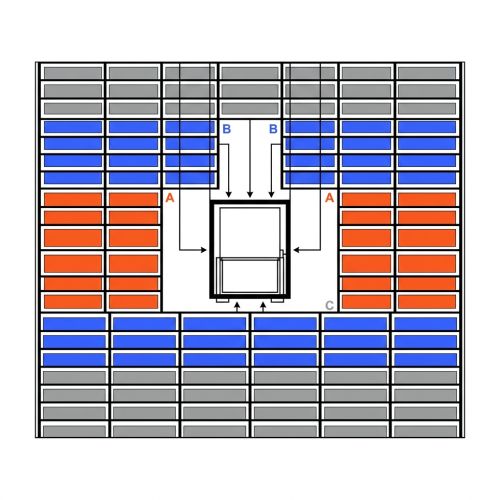

L'analyse ABC des flux identifie les références à placer dans les plateaux les plus accessibles (niveaux intermédiaires, temps d'extraction minimal) et celles pouvant occuper les positions hautes ou basses, moins sollicitées. Cette logique de slotting conditionne directement la productivité opérationnelle d'un système de stockage vertical automatisé.

Le VLM utilise un extracteur central qui déplace uniquement le plateau demandé entre deux colonnes de stockage. Le carrousel vertical fait tourner l'ensemble des plateaux autour d'un axe. Le VLM accepte des charges plus lourdes et des hauteurs importantes. Le carrousel convient aux petites références homogènes et aux prélèvements répétitifs.

La réduction de l'emprise au sol se situe entre 60 et 80 % par rapport à un rayonnage classique. Le gain varie selon la hauteur libre du bâtiment, la taille des articles et la densité initiale du stock. Il devient plus significatif au-delà de 8 mètres de hauteur libre.

Le délai de retour sur investissement se situe entre 6 et 18 mois dans la majorité des cas industriels. Il dépend du coût de la main-d'œuvre, du coût du mètre carré et du volume traité. Dans les scénarios conservateurs, il peut atteindre environ 2,4 ans.
