Fraiseuse 5 axes : fonctionnement, avantages et critères de choix
La fraiseuse 5 axes répond à un besoin précis en production industrielle : usiner des pièces à géométries complexes avec le moins de réglages possible. En ajoutant deux axes rotatifs aux trois axes linéaires classiques, elle ouvre l'accès à des surfaces inclinées, des poches profondes et des faces multiples que la fraiseuse 3 axes ne peut atteindre sans reprises successives. Ce guide couvre les deux questions qui structurent le choix d'une telle machine parmi l'offre de fraiseuses industrielles disponibles sur le marché : quand le 5 axes apporte un gain concret par rapport au 3 axes, et quels critères guident le choix de la machine et de son architecture.
Vous êtes fournisseur de fraiseuse industrielle ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. Zéro prospection à froid.
Recevoir des leads
Comment fonctionne une fraiseuse 5 axes en production ?
Principe des axes linéaires et rotatifs
Une fraiseuse CNC classique déplace l'outil selon trois axes linéaires :
La fraiseuse 5 axes ajoute deux axes rotatifs sélectionnés parmi A, B et C, selon la cinématique de la machine. L'axe A tourne autour de X, l'axe B autour de Y, l'axe C autour de Z. L'outil, ou la pièce, peut ainsi s'orienter dans l'espace pour aborder des surfaces sous des angles composés, sans démontage.
Cette capacité d'orientation distingue radicalement le 5 axes de la fraiseuse 3 axes. Sur une fraiseuse à commande numérique classique en 3 axes, l'outil descend toujours verticalement. Si la pièce présente une face inclinée, un perçage angulaire ou une cavité profonde, il faut repositionner la pièce manuellement, avec les risques d'erreur de calage que cela implique. En 5 axes, la machine incline l'outil ou la table pour accéder à ces zones directement.

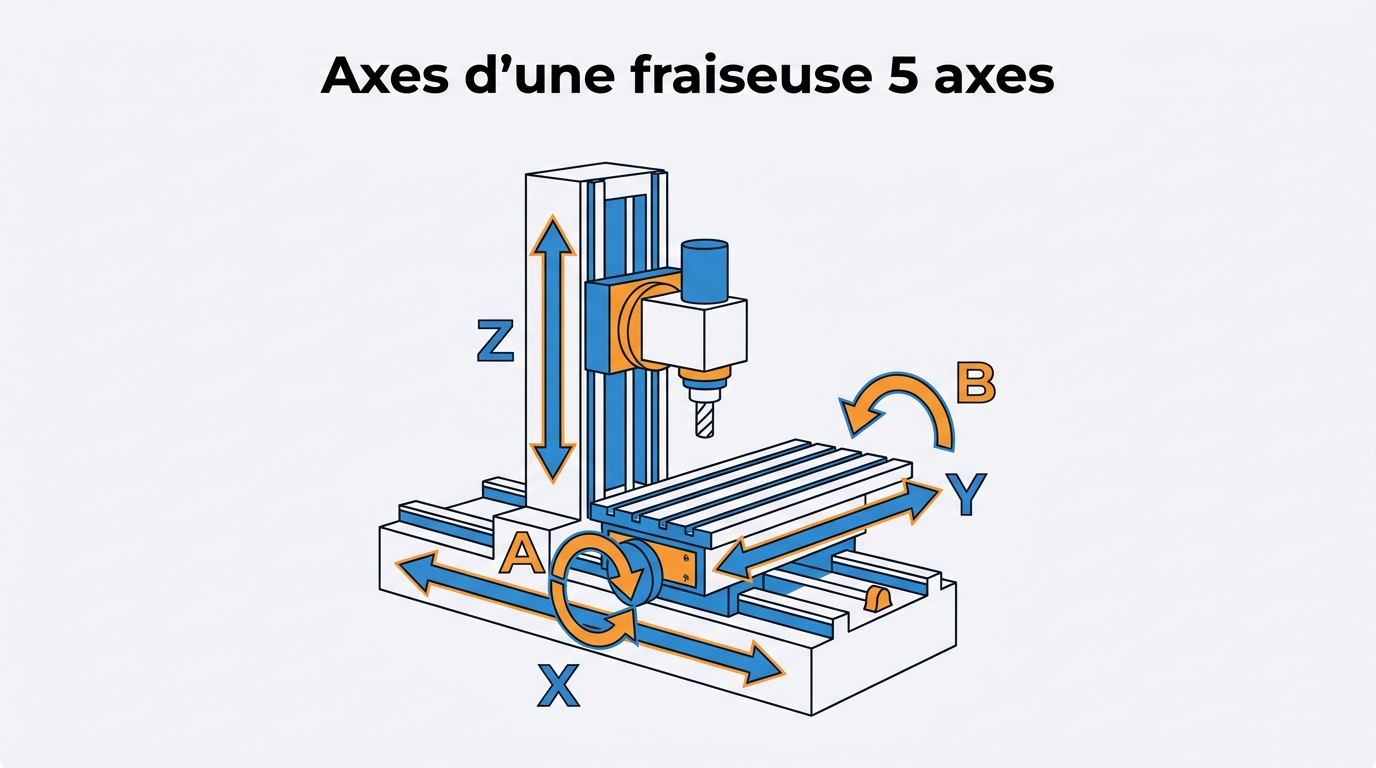

- L'axe X assure le déplacement gauche-droite.
- L'axe Y gère le déplacement avant-arrière.
- L'axe Z contrôle la montée et la descente de la broche.
La fraiseuse 5 axes ajoute deux axes rotatifs sélectionnés parmi A, B et C, selon la cinématique de la machine. L'axe A tourne autour de X, l'axe B autour de Y, l'axe C autour de Z. L'outil, ou la pièce, peut ainsi s'orienter dans l'espace pour aborder des surfaces sous des angles composés, sans démontage.
Cette capacité d'orientation distingue radicalement le 5 axes de la fraiseuse 3 axes. Sur une fraiseuse à commande numérique classique en 3 axes, l'outil descend toujours verticalement. Si la pièce présente une face inclinée, un perçage angulaire ou une cavité profonde, il faut repositionner la pièce manuellement, avec les risques d'erreur de calage que cela implique. En 5 axes, la machine incline l'outil ou la table pour accéder à ces zones directement.
Différence opérationnelle avec la fraiseuse 3 axes
La fraiseuse 3 axes traite efficacement les pièces prismatiques : plaques, boîtiers simples, poches à fond plat, perçages verticaux. Elle atteint ses limites dès que la pièce requiert plusieurs orientations ou présente des surfaces non planes complexes. Pour mieux cerner la différence entre un centre d'usinage et une fraiseuse CNC, il faut retenir que la fraiseuse 5 axes intervient quand :
- la pièce comporte plusieurs faces à usiner sans reprise de montage,
- les géométries imposent des angles composés ou des surfaces sculptées,
- les tolérances inter-faces exigent une cohérence géométrique garantie par une seule mise en position.
À quoi sert une fraiseuse 5 axes en usinage ?
Cas d'usage concrets et exemples de pièces
La fraiseuse 5 axes traite des pièces que la configuration 3 axes ne peut pas produire en un seul cycle. Parmi les opérations courantes :
Le bénéfice clé reste la consolidation d'opérations. Une pièce qui nécessite trois à quatre montages en 3 axes peut souvent être traitée en un seul cycle en 5 axes. Cela réduit le nombre d'interventions opérateur, les risques de non-conformité dimensionnelle et le délai de production global.

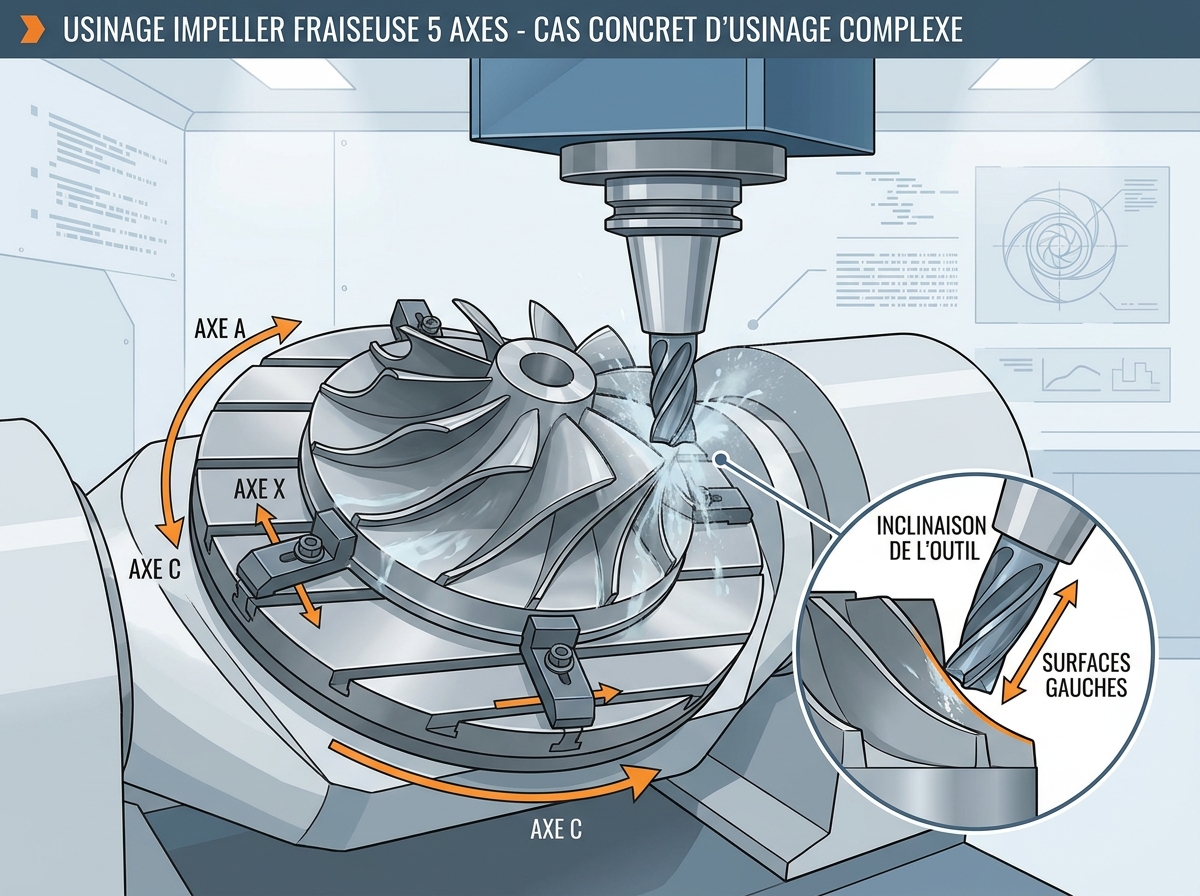

- L'usinage de surfaces gauches : aubes de turbine, pales d'hélices, impellers (roues de compresseur) dont les profils courbes changent d'orientation sur toute la hauteur.
- Les poches profondes à flancs inclinés : cavités de moules avec angles de dépouille complexes, accessibles uniquement en inclinant l'outil.
- Les perçages angulaires : trous inclinés sur des raccords hydrauliques, des corps de vannes ou des pièces d'injection.
- Les pièces multi-faces : supports aéronautiques, corps de robinetterie, pièces médicales complexes usinées sur 4 à 5 faces en une seule prise.
- Les contre-dépouilles : certaines architectures (notamment tête/tête) permettent d'atteindre des zones normalement masquées sur une machine classique.
Le bénéfice clé reste la consolidation d'opérations. Une pièce qui nécessite trois à quatre montages en 3 axes peut souvent être traitée en un seul cycle en 5 axes. Cela réduit le nombre d'interventions opérateur, les risques de non-conformité dimensionnelle et le délai de production global.
Quels avantages concrets apporte l'usinage 5 axes ?
Usinage multi-faces en une seule prise pièce
L'un des gains les plus directs du 5 axes porte sur la réduction des montages. En 3 axes, produire une pièce à 5 faces distinctes implique autant de réglages différents. Chaque repositionnement ajoute un risque d'erreur de calage, consomme du temps opérateur et génère potentiellement des décalages géométriques entre les faces.
En 5 axes, la machine oriente elle-même la pièce ou la tête pour accéder aux différentes faces. Les effets observés sont :
Pour les pièces à forte valeur ajoutée (titane, inconel, alliages techniques), cette réduction du nombre de manipulations protège aussi contre les risques de détérioration de la pièce au cours du cycle de fabrication.
En 5 axes, la machine oriente elle-même la pièce ou la tête pour accéder aux différentes faces. Les effets observés sont :
- La réduction du nombre de setups, qui peut aller de plusieurs montages à un seul selon la géométrie.
- La suppression des dispositifs de reprise et des montages dédiés coûteux à concevoir et à régler.
- La diminution du temps improductif entre opérations (manipulation, contrôle de position, recalage).
Pour les pièces à forte valeur ajoutée (titane, inconel, alliages techniques), cette réduction du nombre de manipulations protège aussi contre les risques de détérioration de la pièce au cours du cycle de fabrication.
Géométries complexes et accès outil optimisé
Le 5 axes rend accessibles des géométries que le 3 axes ne peut traiter qu'avec des compromis importants. L'inclinaison de l'outil ou de la pièce ouvre l'accès aux :
- Surfaces libres : profils sculptés continus, surfaces de classe A sur moules de carrosserie ou d'injection.
- Angles composés : faces inclinées dans deux directions simultanément, inaccessibles en 3 axes sans repositionnement.
- Cavités profondes : en inclinant l'outil, il devient possible d'utiliser des outils plus courts pour atteindre le fond d'une cavité, sans passer par un outil long et peu rigide.
- Contre-dépouilles : selon l'architecture de la machine et la stratégie d'usinage retenue, certaines zones normalement masquées deviennent accessibles.
Précision, répétabilité et tolérances plus stables
Chaque repositionnement de pièce introduit une incertitude de localisation. En réduisant le nombre de mises en position, la fraiseuse 5 axes limite les erreurs cumulées entre faces et améliore la cohérence géométrique globale de la pièce.
Cette amélioration de la répétabilité est particulièrement sensible sur les pièces où plusieurs surfaces doivent respecter des relations de position strictes (coaxialité, perpendicularité, localisation entre faces). Elle dépend cependant du soin apporté au montage initial, à la qualité du palpage de pièce et à la stratégie d'usinage retenue. Un seul montage mal exécuté en 5 axes peut propager l'erreur sur l'ensemble de la pièce.
Cette amélioration de la répétabilité est particulièrement sensible sur les pièces où plusieurs surfaces doivent respecter des relations de position strictes (coaxialité, perpendicularité, localisation entre faces). Elle dépend cependant du soin apporté au montage initial, à la qualité du palpage de pièce et à la stratégie d'usinage retenue. Un seul montage mal exécuté en 5 axes peut propager l'erreur sur l'ensemble de la pièce.
État de surface et orientation outil maîtrisée
La qualité de surface d'une pièce usinée en 5 axes peut être supérieure à celle obtenue en 3 axes, pour plusieurs raisons liées à la physique de la coupe :
Ces bénéfices se traduisent, selon la pièce et la matière, par une réduction des opérations de finition secondaires (rodage, rectification, polissage manuel).
- L'orientation optimale de l'outil sur une surface complexe réduit les marques de balayage et améliore l'homogénéité de la finition.
- L'utilisation d'outils plus courts (rendue possible par l'inclinaison de la tête ou de la table) diminue la déflexion, réduit les vibrations et améliore la tenue des tolérances en fond de poche.
- La réduction des vibrations prolonge la durée de vie des outils de coupe et limite les marques de broutage sur la surface.
Ces bénéfices se traduisent, selon la pièce et la matière, par une réduction des opérations de finition secondaires (rodage, rectification, polissage manuel).
Productivité, temps de cycle et délais réduits
La consolidation d'opérations en un seul cycle réduit le temps global de production pour les pièces complexes. Les sources de gain comprennent :
Ces gains dépendent de la complexité réelle de la pièce. Pour des géométries simples, la fraiseuse 3 axes reste souvent plus rapide à programmer et à mettre en œuvre.
- Moins de setups et de manipulations entre opérations.
- Des trajectoires optimisées qui exploitent la liberté d'orientation pour réduire les longueurs de parcours.
- La suppression des files d'attente inter-opérations lorsque plusieurs centres 3 axes auraient été nécessaires.
Ces gains dépendent de la complexité réelle de la pièce. Pour des géométries simples, la fraiseuse 3 axes reste souvent plus rapide à programmer et à mettre en œuvre.
Coûts et rebuts selon la gamme pièce
L'impact sur les coûts de production est conditionnel. Pour les pièces complexes multi-faces, la réduction des montages peut abaisser le coût unitaire via la diminution du temps opérateur, la suppression de certains dispositifs de bridage et la baisse du taux de rebut lié aux erreurs de repositionnement.
En revanche, le taux horaire d'une fraiseuse 5 axes est supérieur à celui d'une machine 3 axes. Sur des pièces simples, ce surcoût n'est pas compensé par les gains opérationnels. L'arbitrage dépend du volume, de la complexité de la pièce et du niveau de compétences disponibles pour exploiter pleinement la machine.
En revanche, le taux horaire d'une fraiseuse 5 axes est supérieur à celui d'une machine 3 axes. Sur des pièces simples, ce surcoût n'est pas compensé par les gains opérationnels. L'arbitrage dépend du volume, de la complexité de la pièce et du niveau de compétences disponibles pour exploiter pleinement la machine.
Conception monobloc et simplification d'assemblages
Le 5 axes permet de concevoir et de produire des pièces monoblocs qui remplacent des assemblages multi-composants. Un support structurel aéronautique ou un corps de vanne complexe, auparavant fabriqué en plusieurs pièces assemblées, peut être usiné d'un seul tenant. Cette consolidation réduit le nombre de composants à gérer, supprime des opérations d'assemblage et améliore la rigidité de la pièce finale.
Cette approche impose une collaboration étroite entre les bureaux d'études et les équipes méthodes/fabrication dès la phase de conception.
Cette approche impose une collaboration étroite entre les bureaux d'études et les équipes méthodes/fabrication dès la phase de conception.
Énergie et impact atelier selon l'organisation
La réduction du nombre d'opérations et de machines mobilisées peut contribuer, selon l'organisation de l'atelier, à diminuer la consommation énergétique globale associée à la production d'une pièce. Ce bénéfice reste difficile à quantifier indépendamment du contexte : type de pièce, taux de charge des équipements, organisation du flux. Il ne constitue pas un argument de choix principal, mais peut s'inscrire dans une démarche globale d'efficience industrielle.
5 axes continu ou 3+2 : quel mode d'usinage choisir ?
Comparatif des deux modes et règles de décision

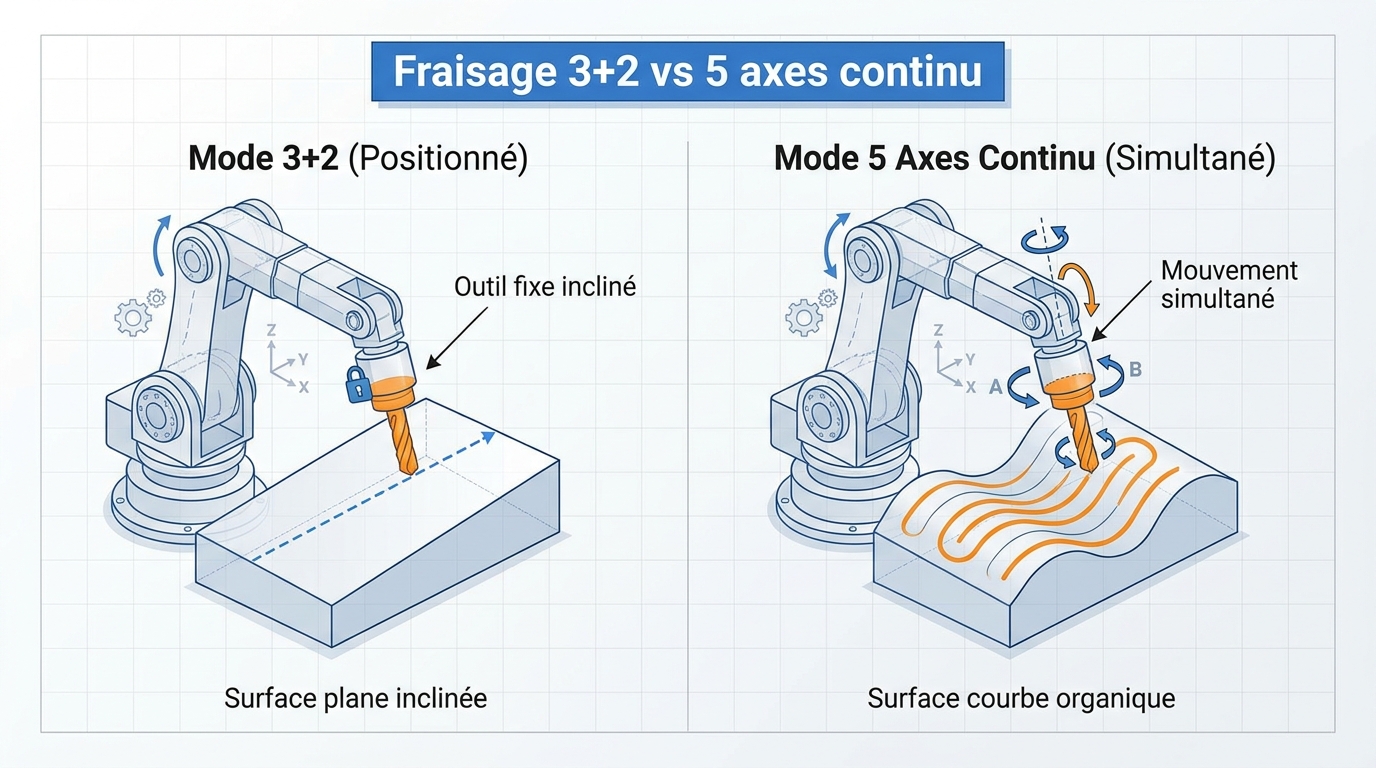

Les fraiseuses 5 axes peuvent opérer selon deux modes distincts, avec des implications très différentes sur la programmation, les capacités géométriques et les exigences de commande.
Le mode 3+2 couvre la grande majorité des besoins industriels multi-faces. Il est adapté chaque fois que les surfaces à usiner sont planes ou légèrement inclinées et que l'orientation peut être définie en amont. La programmation reste accessible et le risque de collision est maîtrisable avec une simulation standard.
Le 5 axes continu s'impose dès que la surface évolue continûment dans l'espace, comme sur une aube de turbine, un impeller ou la surface interne d'un moule à forme libre. Il nécessite une fonction de contrôle du point outil active sur la commande numérique, un post-processeur validé pour la cinématique de la machine, et une simulation de collision complète incluant la géométrie de tête.
Une machine physiquement 5 axes mais équipée d'une commande sans fonction RTCP ne peut pas exécuter du 5 axes simultané de manière fiable : la trajectoire calculée en FAO ne se traduit pas correctement en déplacements réels.
Le 5 axes continu s'impose dès que la surface évolue continûment dans l'espace, comme sur une aube de turbine, un impeller ou la surface interne d'un moule à forme libre. Il nécessite une fonction de contrôle du point outil active sur la commande numérique, un post-processeur validé pour la cinématique de la machine, et une simulation de collision complète incluant la géométrie de tête.
Une machine physiquement 5 axes mais équipée d'une commande sans fonction RTCP ne peut pas exécuter du 5 axes simultané de manière fiable : la trajectoire calculée en FAO ne se traduit pas correctement en déplacements réels.
Quelles architectures de fraiseuses 5 axes existent ?

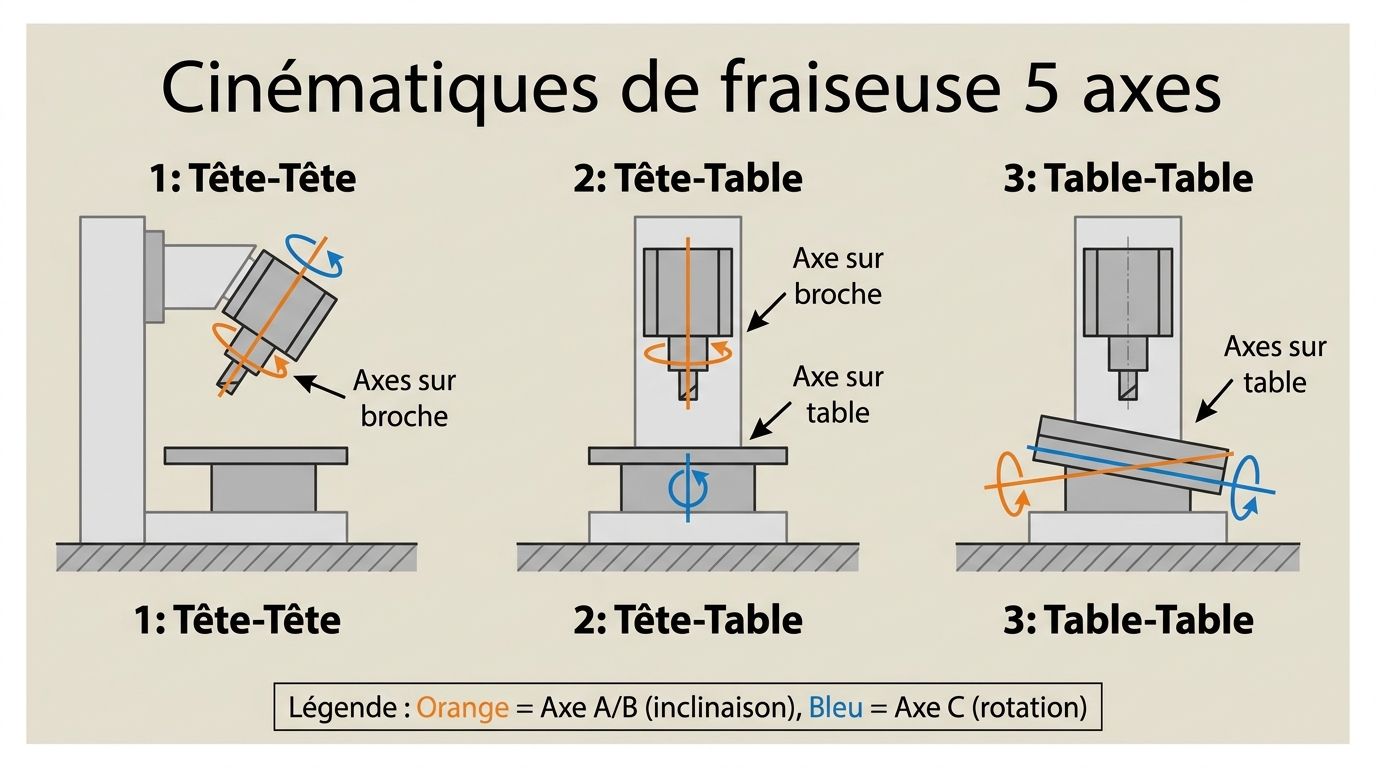

Architecture tête-tête pour pièces lourdes et volumineuses
Dans cette configuration, les deux axes rotatifs sont intégrés à la tête de broche. La pièce reste posée sur une table fixe, sans aucune rotation. La tête s'incline et pivote pour aborder toutes les faces de la pièce.
- Atout principal : aucune limite liée au poids ou aux dimensions de la pièce côté table.
- Cas d'usage typiques : grandes structures aéronautiques, grands moules, portiques d'usinage de coques ou de matrices.
- Limites possibles : la rigidité de la tête peut être inférieure à celle d'une architecture table dans certaines configurations d'usinage intensif.
Architecture tête-table pour polyvalence et orientation
Un axe rotatif est placé sur la tête, l'autre sur la table. La pièce pivote partiellement, et la tête complète l'orientation. Cette combinaison offre un bon compromis entre la capacité à traiter des pièces de taille moyenne et l'accès à des angles variés.
- Atout principal : polyvalence sur une large gamme de pièces et d'opérations.
- Cas d'usage typiques : pièces mécaniques de taille intermédiaire, pièces automobiles, composants d'énergie.
- Contrainte : la capacité de charge de la table rotative limite le poids des pièces usinables.
Architecture table-table pour pièces de précision légères
Les deux axes rotatifs sont portés par la table (souvent sous forme de berceau ou de table basculante/tournante). L'outil reste fixe dans sa direction principale, et c'est la pièce qui s'oriente.
Le choix de l'architecture conditionne directement le type de pièces productibles. Une présélection basée sur le poids maximal, les dimensions et la nature des géométries à traiter permet d'orienter rapidement vers la bonne famille.
- Atout principal : accès optimal aux contre-dépouilles et aux géométries complexes sur pièces légères ; très bonne rigidité du berceau pour les pièces de petite taille.
- Cas d'usage typiques : pièces médicales, implants, petites pièces aéronautiques de précision, composants horlogers.
- Limites : la capacité de charge et le volume utile sont réduits par la cinématique de la table.
Le choix de l'architecture conditionne directement le type de pièces productibles. Une présélection basée sur le poids maximal, les dimensions et la nature des géométries à traiter permet d'orienter rapidement vers la bonne famille.
Comment choisir une fraiseuse 5 axes en industrie ?
Caractéristiques pièces, matériaux et tailles à produire
La sélection commence par une analyse précise du portefeuille de pièces. Les questions à trancher avant tout comparatif machine :
Les réponses à ces questions conditionnent le choix de l'architecture, des courses machine, de la puissance broche et de la rigidité structure.
- Quelles sont les dimensions maximales et le poids des pièces à produire ?
- Quels matériaux sont usinés (aluminium, acier, titane, inconel, plastiques techniques, composites) ?
- Quel est le volume de production par référence (unitaire, petites séries, séries moyennes) ?
- Quelle est la complexité géométrique dominante (multi-faces, surfaces gauches, poches profondes) ?
- Quelles tolérances et états de surface sont attendus sur les zones fonctionnelles ?
Les réponses à ces questions conditionnent le choix de l'architecture, des courses machine, de la puissance broche et de la rigidité structure.
Broche, dynamique et rigidité selon l'enlèvement
La broche est un paramètre dimensionnant. Une broche haute vitesse (forte vitesse de rotation, faible couple) convient aux applications d'usinage à grande vitesse (UGV) en aluminium et aux opérations de finition fine. Une broche à fort couple et vitesse modérée s'adapte à l'ébauche de matériaux durs (acier, titane, superalliages).
L'usinage 5 axes UGV combine la liberté d'orientation du 5 axes avec des vitesses de coupe et d'avance élevées. Il exige une broche adaptée, une structure machine très rigide et des outils courts pour limiter les vibrations. La dynamique des axes rotatifs doit être cohérente avec les vitesses de déplacement requises pour les surfaces continues.
Pour les applications d'usinage UGV 5 axes, la chaîne cinématique complète (broche, axes linéaires, axes rotatifs, commande numérique) doit être dimensionnée ensemble, une exigence que l'on retrouve aussi sur les centres d'usinage 5 axes multi-broches destinés aux mêmes applications de précision.
L'usinage 5 axes UGV combine la liberté d'orientation du 5 axes avec des vitesses de coupe et d'avance élevées. Il exige une broche adaptée, une structure machine très rigide et des outils courts pour limiter les vibrations. La dynamique des axes rotatifs doit être cohérente avec les vitesses de déplacement requises pour les surfaces continues.
Pour les applications d'usinage UGV 5 axes, la chaîne cinématique complète (broche, axes linéaires, axes rotatifs, commande numérique) doit être dimensionnée ensemble, une exigence que l'on retrouve aussi sur les centres d'usinage 5 axes multi-broches destinés aux mêmes applications de précision.
Palpage, contrôle outil et répétabilité process
Le palpage de pièce et la détection d'outil sécurisent la production en 5 axes. Leurs bénéfices opérationnels sont concrets :
Sur les pièces à forte valeur ou à matière coûteuse, l'investissement dans ces équipements se justifie rapidement.
- Le palpage de pièce localise précisément la pièce dans le repère machine et corrige automatiquement les décalages de bridage.
- La détection d'outil contrôle la longueur et le diamètre réels de l'outil avant usinage, ce qui élimine les risques de collision ou de sous-coupe liés à un outil cassé ou hors tolérance.
- Ces deux fonctions améliorent la répétabilité série et réduisent les rebuts liés à des erreurs de réglage.
Sur les pièces à forte valeur ou à matière coûteuse, l'investissement dans ces équipements se justifie rapidement.
Logiciels FAO, post-processeur et simulation de collisions

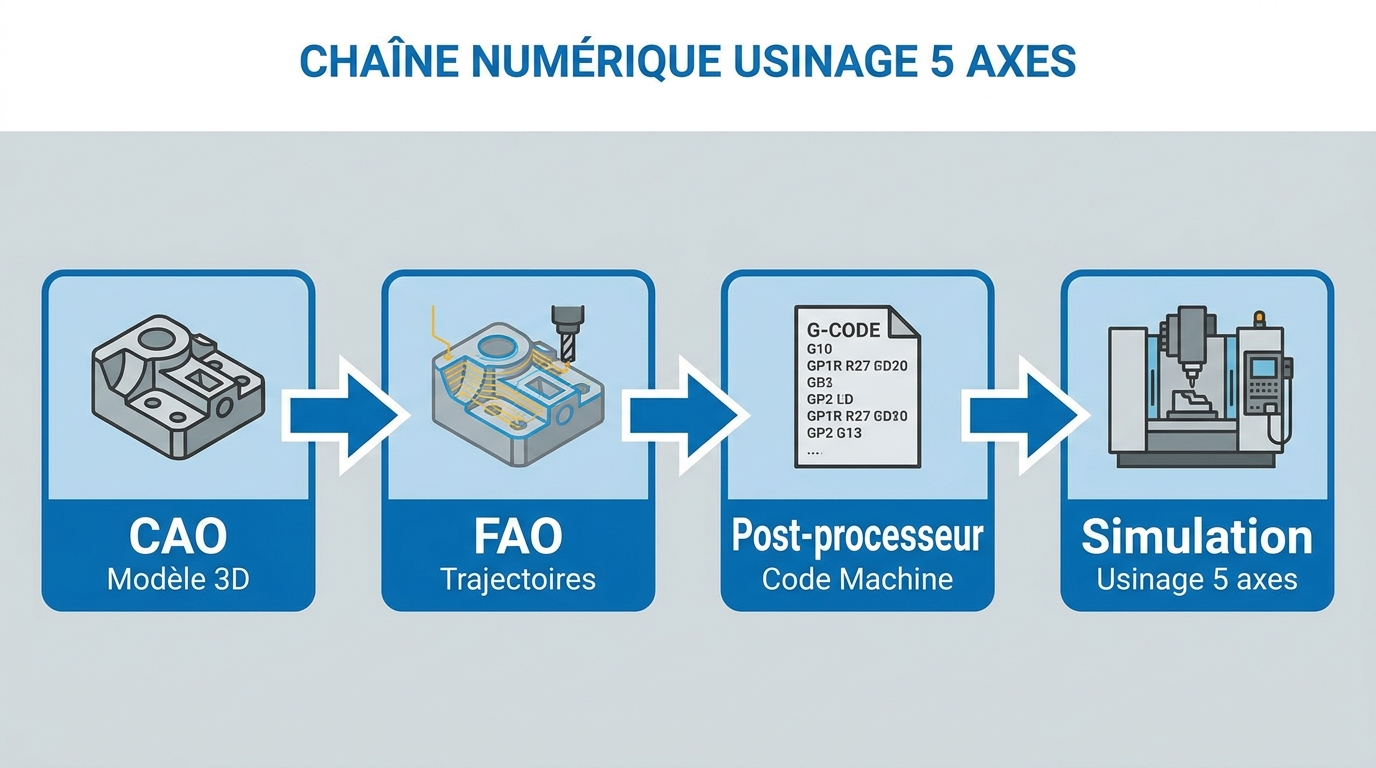

La chaîne logicielle est un critère de choix à part entière, souvent sous-estimé à l'achat. Le flux complet comprend :
Points à valider avant l'achat de la machine :
- Le logiciel FAO 5 axes : il doit supporter les stratégies 5 axes continu et 3+2, gérer les orientations et intégrer les cinématiques machines courantes.
- Le post-processeur : il traduit les parcours d'outil FAO en G-code compréhensible par la commande numérique spécifique de la machine. Un post-processeur mal configuré génère des mouvements incorrects et des risques de collision.
- La simulation de collision : elle doit intégrer la géométrie complète de la machine (tête, table, mandrin, pièce, porte-outil) pour détecter les interférences avant l'exécution réelle du programme.
Points à valider avant l'achat de la machine :
- Le FAO retenu dispose-t-il d'un post-processeur validé pour la cinématique de cette machine ?
- La commande numérique supporte-t-elle la fonction de contrôle du point outil requise pour le 5 axes continu ?
- La simulation couvre-t-elle la géométrie complète de la machine, y compris les axes rotatifs ?
Automatisation, palettes et organisation atelier
L'automatisation d'une fraiseuse 5 axes modifie profondément l'économie de la machine. Un changeur de palettes permet de préparer une pièce pendant que la machine usine la précédente, ce qui supprime les temps morts de chargement. Un système de robot ou de stockage automatisé étend cette logique à des îlots de production autonomes.
Les leviers d'automatisation couramment associés au 5 axes :
La pertinence de l'automatisation dépend du mix produit. Sur des productions avec de nombreuses références différentes et des lots très petits, le temps de configuration des palettes et des programmes peut annuler le gain de productivité.
Les leviers d'automatisation couramment associés au 5 axes :
- Changeur de palettes (2 palettes ou plus) pour réduire les temps de chargement/déchargement.
- Magasin d'outils étendu pour limiter les interventions opérateur en cours de production.
- Robot de chargement pièce pour les productions de petites pièces en série.
La pertinence de l'automatisation dépend du mix produit. Sur des productions avec de nombreuses références différentes et des lots très petits, le temps de configuration des palettes et des programmes peut annuler le gain de productivité.
Compétences, maintenance et risques de sous-utilisation
La fraiseuse 5 axes est une machine exigeante. Son potentiel ne se réalise qu'avec des compétences adaptées à chaque maillon de la chaîne :
Le risque de sous-utilisation est réel : une machine 5 axes exploitée principalement en mode 3 axes pour des pièces simples génère un surcoût sans bénéfice. L'investissement se justifie lorsque le portefeuille de pièces inclut une proportion significative de géométries complexes que le 3 axes ne peut traiter efficacement.
- Programmeur FAO 5 axes : maîtrise des stratégies 5 axes, des orientations, de la simulation et du post-processeur.
- Opérateur régleur : connaissance des procédures de palpage, de réglage des outils et de surveillance des cycles 5 axes.
- Responsable maintenance : les axes rotatifs (moteurs, encodeurs, jeux mécaniques) requièrent un suivi spécifique au-delà de la maintenance d'une machine 3 axes.
Le risque de sous-utilisation est réel : une machine 5 axes exploitée principalement en mode 3 axes pour des pièces simples génère un surcoût sans bénéfice. L'investissement se justifie lorsque le portefeuille de pièces inclut une proportion significative de géométries complexes que le 3 axes ne peut traiter efficacement.
Dans quels secteurs le 5 axes est-il pertinent ?
Aéronautique et défense : formes complexes et GD&T
L'aéronautique est le secteur de référence pour le 5 axes. Les pièces structurales, les supports, les aubes de turbine et les éléments de carter combinent des géométries profilées, des matériaux difficiles (titane, alliages de nickel) et des tolérances géométriques très strictes. La consolidation d'opérations en 5 axes réduit les risques de non-conformité dimensionnelle inter-faces et limite les manipulations sur des pièces à forte valeur. Les surfaces complexes des aubes et impellers imposent souvent le recours au 5 axes simultané.
Médical et dentaire : précision et matériaux techniques
Les implants orthopédiques, les prothèses articulaires, les instruments chirurgicaux et les composants dentaires requièrent des tolérances très serrées et des états de surface stricts sur des matériaux comme le titane, le cobalt-chrome, le PEEK ou les céramiques techniques. La fraiseuse 5 axes permet d'usiner ces pièces complexes en une seule prise, ce qui garantit la cohérence géométrique entre les surfaces fonctionnelles et réduit les risques de contamination liés aux manipulations.
Énergie : raccords, pièces critiques et traçabilité
Les composants de circuits haute pression (raccords, corps de vannes, collecteurs) présentent des perçages angulaires et des géométries internes complexes. Le 5 axes permet de produire ces pièces en réduisant le nombre de montages, ce qui améliore la répétabilité dimensionnelle sur des pièces soumises à des contrôles de traçabilité stricts (certification matière, rapport de contrôle par pièce).
Moules et outillages : surfaces 3D et reprises réduites
La fabrication de moules d'injection, de moules de soufflage ou de matrices de forge mobilise le 5 axes pour l'usinage des surfaces complexes en 3D. L'inclinaison de l'outil améliore la qualité de surface dans les cavités profondes et réduit les opérations de polissage manuel. La réduction des reprises de montage diminue les risques de désalignement entre les demi-moules.
Automobile et mécanique générale : séries et délais
En automobile, le 5 axes intervient sur les prototypes complexes, les outillages de presse et les petites séries de pièces structurales. Pour les grandes séries de pièces plus simples, la fraiseuse 3 axes reste souvent plus économique. L'arbitrage entre les deux dépend de la complexité géométrique de la pièce et du volume de production : le 5 axes se justifie dès que le gain en nombre de montages compense le surcoût horaire de la machine.
FAQ sur la fraiseuse 5 axes et l'usinage CNC
Quel est le prix d'une fraiseuse 5 axes ?
Les fraiseuses 5 axes d'entrée de gamme industrielle s'achètent à partir de 30 000 à 80 000 € environ pour des machines compactes. Les machines de milieu de gamme destinées à la production se situent entre 80 000 et 200 000 €. Les centres d'usinage 5 axes haut de gamme, avec broche haute performance, commande avancée et options d'automatisation, dépassent couramment 200 000 à 500 000 €, voire plus pour les très grandes machines ou les configurations spécialisées. Pour affiner ce budget, il est utile de consulter aussi le prix d'un centre d'usinage équivalent, les deux familles de machines partageant des gammes de tarifs proches. L'occasion et le reconditionné permettent d'accéder à certaines gammes à des prix inférieurs, mais nécessitent une inspection rigoureuse de la broche et de l'électronique.
Quelles tolérances une fraiseuse 5 axes peut-elle atteindre ?
Une fraiseuse 5 axes bien réglée peut atteindre des tolérances dimensionnelles de l'ordre de ±0,01 mm sur des pièces de taille courante, voire inférieures sur des machines de précision adaptées. Ces valeurs dépendent de la rigidité de la machine, de la qualité du montage, de la matière usinée, de la longueur d'outil et de la stratégie de palpage. Les tolérances inter-faces bénéficient directement de la réduction des repositionnements.
Quels matériaux peut-on usiner sur une fraiseuse 5 axes ?
Une fraiseuse 5 axes traite tous les matériaux usinables par enlèvement de copeaux : aluminium, acier, inox, titane, superalliages base nickel (inconel), fonte, cuivre, plastiques techniques (PEEK, PTFE, PA), composites et certaines céramiques techniques. Le choix de la broche (vitesse/couple) et des outils de coupe doit être adapté à la matière pour exploiter correctement la machine.
Le 5 axes est-il adapté aux petites séries ?
Oui. Le 5 axes est particulièrement pertinent pour les petites séries de pièces complexes, car il réduit le nombre de montages et de dispositifs dédiés qui, sur de faibles volumes, pèsent lourd dans le coût unitaire. Pour des pièces simples en petite quantité, la fraiseuse 3 axes reste souvent plus économique à mettre en œuvre.
Combien de temps prend la programmation d'une pièce en 5 axes ?
La programmation en 5 axes est plus longue qu'en 3 axes. Pour une pièce multi-faces en mode 3+2, quelques heures suffisent avec un opérateur expérimenté et un bon logiciel FAO. Pour une pièce à surfaces gauches complexes en 5 axes continu (aube, impeller), la programmation, la simulation et la validation peuvent prendre plusieurs jours. La disponibilité d'un post-processeur validé pour la machine réduit significativement ce délai.
Comment éviter les collisions en usinage 5 axes ?
La simulation complète du programme avant usinage est la principale mesure de prévention. Elle doit intégrer la géométrie réelle de la machine (tête, table, broche, porte-outil, dispositif de serrage et pièce). Le post-processeur doit être configuré pour la cinématique spécifique de la machine. En production, le palpage de pièce et la détection d'outil permettent de détecter les décalages avant le lancement du cycle.
Quand une fraiseuse 3 axes suffit-elle ?
La fraiseuse 3 axes reste le bon choix pour les pièces prismatiques simples : plaques, boîtiers, supports, pièces à une ou deux faces à usiner sans angle composé. Dès que la pièce exige plus de deux repositionnements ou présente des surfaces inclinées dans plusieurs directions, le passage au 5 axes mérite une étude de faisabilité. Ce comparatif recoupe largement les différents types de fraiseuses industrielles présentés par ailleurs, chaque configuration répondant à un niveau de complexité de pièce différent.
Quel entretien requiert une fraiseuse 5 axes ?
Une fraiseuse 5 axes demande un entretien plus rigoureux qu'une machine 3 axes en raison des axes rotatifs supplémentaires. Les points de surveillance réguliers comprennent la lubrification des axes A et B (ou C), le contrôle du jeu mécanique des platines rotatives, l'étalonnage des positions angulaires et la vérification de la broche (vibrations, température, jeu). Un contrat de maintenance préventive avec le constructeur est recommandé pour les machines en production intensive.
Préparer une demande d'étude de faisabilité ou un devis
Avant de solliciter un fabricant ou un intégrateur pour un projet d'acquisition ou de sous-traitance d'usinage 5 axes, il est utile de rassembler les éléments suivants :
- Le modèle CAO 3D de la pièce (format STEP ou IGES de préférence) accompagné du plan 2D avec tolérances et exigences d'état de surface.
- La matière et ses spécifications (nuance, traitement thermique éventuel, certification requise).
- Le volume de production cible (quantités par lot, fréquence, délais attendus).
- Les exigences qualité : normes applicables, type de contrôle (premier article, contrôle en série, traçabilité).
