Nettoyage vapeur basse pression façade fragile

Quand utiliser la vapeur basse pression sur une façade fragile ?
Quels supports fragiles éviter à la vapeur basse pression ?
Quelles salissures résistent à la vapeur basse pression ?
Quels risques prévoir avant un nettoyage vapeur basse pression ?
Comment tester la vapeur basse pression sur une façade ?
Quelles alternatives à la vapeur basse pression en conservation ?
Quand faire intervenir un professionnel ou un restaurateur du patrimoine ?
FAQ

💡 L'essentiel à retenir :

Le nettoyage à vapeur basse pression convient aux façades fragiles uniquement pour éliminer des salissures superficielles : biofilm, algues, dépôts de pollution légère sur support cohérent et joints en bon état. Elle opère généralement entre 3 et 6 bar effectifs de pression de service et à une température de sortie comprise entre 130 °C et 160 °C, avec un débit d'humidité très limité.
La méthode ne suffit pas face aux croûtes noires épaisses, aux efflorescences salines ou aux graffitis : ces pathologies nécessitent des approches complémentaires (poultices, nébulisation prolongée, laser patrimonial).
Elle est déconseillée sur pierre farinante, enduit en cours de desquamation ou joints pulvérulents : la chaleur et l'humidité résiduelles accélèrent la désagrégation et favorisent la migration des sels solubles vers la surface.
Tout démarrage d'intervention exige un test préalable sur zone discrète, avec contrôle visuel après séchage complet (J+1 minimum), avant toute progression sur l'ensemble de la façade.
Pour tout bâtiment classé ou inscrit au titre des monuments historiques, et plus généralement pour toute pierre présentant farinage, desquamation ou sels actifs, l'intervention d'un restaurateur ou tailleur de pierre qualifié est requise avant toute décision de méthode.

Sur une façade ancienne en pierre calcaire, en enduit d'origine ou en pierre de taille sculptée, la question du nettoyage engage directement la pérennité du bâtiment. Le nettoyeur à vapeur basse pression est proposé comme alternative douce au nettoyage haute pression. Il présente des avantages réels sur certaines salissures superficielles, mais ses limites sont précises et ses risques. Ce guide expose les conditions dans lesquelles la vapeur basse pression peut être employée, les situations où elle échoue, et celles où elle aggrave l'état du support.

Devis pour nettoyeur vapeur basse pression

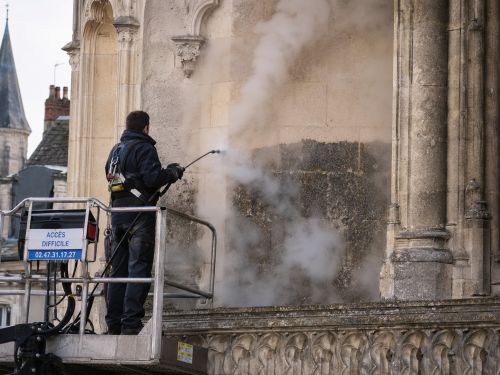

Quand utiliser la vapeur basse pression sur une façade fragile ?

La vapeur basse pression produit un flux chaud et sec, à faible débit d'eau, qui ramollit les salissures organiques en surface sans provoquer l'impact mécanique d'un jet sous pression. Cette caractéristique fait du nettoyeur vapeur basse pression pour façade un outil pertinent dans un périmètre de cas bien délimité.

Nos nettoyeurs à vapeur basse pression pro

Salissures superficielles accessibles à la vapeur

La méthode obtient des résultats mesurables sur les types de dépôts suivants :

Le biofilm (algues vertes, lichens jeunes, mousses peu ancrées) se désagrège efficacement sous l'effet de la chaleur, sans nécessiter d'abrasion ni de produit chimique. Sur une pierre de taille calcaire dont la surface est encore cohérente et non farinante, un passage en buse plate à 15-20 cm suffit généralement à décoller ces dépôts.
Les dépôts de pollution atmosphérique légère (particules fines non incrustées, poussières grasses) répondent également à la vapeur lorsqu'ils n'ont pas eu le temps de se minéraliser dans la porosité du matériau.
Les traces de mousse ou de lichen récent sur joints de mortier en bon état se nettoient sans risque de lessivage, à condition que la pression de service reste en dessous de 4 bar et que la durée de pose sur un même point ne dépasse pas 8 à 10 secondes.

Conditions de réussite à réunir

Pour que la vapeur basse pression produise un résultat sans dégrader le support, quatre conditions doivent être simultanément réunies. Le support doit être cohérent : ni farinage, ni desquamation visible, ni cloquage d'un traitement de surface antérieur. Les joints doivent présenter une bonne cohésion, sans parties pulvérulentes ni retrait excessif. L'humidité ambiante et interne de la maçonnerie doit être faible ou maîtrisée, sous peine d'alimenter des phénomènes de capillarité. Enfin, aucun traitement hydrofuge ou peinture ne doit être présent, car la chaleur peut provoquer le décollement ou le cloquage de ces finitions.

Quand ces conditions sont réunies, le résultat est souvent cosmétique : la surface retrouve une teinte plus uniforme, mais les altérations profondes (croûtes noires, piqûres, desquamations) restent intactes.

Vous êtes fournisseur de nettoyeur vapeur basse pression professionnel ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quels supports fragiles éviter à la vapeur basse pression ?

Pierre tendre et pierre de taille : signaux de fragilité à repérer

La pierre calcaire tendre (type Lutetia, Comblanchien peu dense, tuffe) présente une porosité ouverte élevée, souvent comprise entre 15 % et 35 % selon les variétés. Cette porosité favorise la pénétration de l'humidité résiduelle de la vapeur, même à faible débit. Lors de l'évaporation, cette eau entraîne avec elle les sels solubles présents dans la pierre vers la surface, où ils recristallisent en provoquant des tensions internes (efflorescences, délaminage).

Les signaux à repérer avant toute intervention : présence de farinage (la pierre se laisse ratisser par le doigt en laissant une poudre blanche), zones de desquamation en feuillets, bords d'arêtes émoussés ou s'effritant, et surface qui absorbe immédiatement une goutte d'eau en moins de 5 secondes (capillarité active).

Enduits anciens et joints : ce que la vapeur peut dégrader

Les enduits à la chaux anciens (antérieurs à 1950, souvent à base de chaux naturelle pure) présentent une cohésion fragile dès lors qu'ils ont subi des cycles de gel-dégel ou une carbonatation incomplète. La vapeur, même à faible pression, crée un différentiel thermique entre la surface (chauffée rapidement) et le corps de l'enduit (restant froid), susceptible de générer des microfissures.
Les joints de mortier dont l'état est dégradé (retrait, pulvérulence, fissures horizontales) sont particulièrement exposés : la vapeur accélère leur lessivage, creuse les rejointoiements en retrait et fragilise l'accroche entre moellons ou pierres de taille. Un joint pulvérulent traité à la vapeur peut perdre plusieurs millimètres de profondeur sur un seul passage.

Traitements existants : effets possibles de la vapeur

La présence d'un traitement hydrofuge (résine silicone ou siloxane) génère un risque de cloquage localisé sous l'effet de la chaleur. La vapeur chauffe la pellicule de traitement et l'humidité résiduelle cherche à s'évacuer sous cette barrière. Résultat : des décollements en plaques qui fragilisent davantage la surface sous-jacente. Les peintures minérales ou à base de liants organiques réagissent de façon similaire. Toute façade ayant reçu un traitement de surface dans les cinq dernières années doit faire l'objet d'une analyse préalable avant d'envisager la vapeur.

Quelles salissures résistent à la vapeur basse pression ?

Salissures que la vapeur retire mal

Les dépôts de pollution atmosphérique incrustée (cendres, suies, particules métalliques) qui ont pénétré dans la microporosité du calcaire depuis plusieurs années ne se décollent pas à la vapeur seule. La chaleur ramollit légèrement le dépôt superficiel, mais le cœur de la salissure reste intact.
Les lichens et algues fortement ancrés, dont le thalle a pénétré entre les grains du matériau sur plusieurs millimètres, résistent à la vapeur. Un traitement biocide préalable (avec un temps de pose de 24 à 72 heures selon le produit) est nécessaire avant de compléter avec la vapeur.

Salissures que la vapeur ne retire pas

Les croûtes noires (gypse + particules carbonées formées par réaction du calcaire avec le SO₂ atmosphérique) atteignent souvent 2 à 10 mm d'épaisseur sur les zones exposées à la pluie acide. Leur structure compacte et leur adhérence intime avec la pierre nécessitent la nébulisation prolongée, les compresses humidifiantes ou le laser patrimonial. La vapeur ne les ramollit pas suffisamment et peut même provoquer un choc thermique sur cette couche dure reposant sur un substrat tendre.
Les efflorescences et sels solubles constituent le cas le plus délicat. La vapeur humidifie la pierre et mobilise les sels déjà présents dans le matériau. Au lieu de les éliminer, elle aggrave leur migration vers la surface : lors du séchage, les sels recristallisent avec des pressions de cristallisation pouvant atteindre plusieurs dizaines de MPa, suffisantes pour arracher les grains de surface. Un support présentant des efflorescences visibles doit d'abord être traité par un professionnel utilisant des poultices absorbantes ou un protocole dessalage approprié.
Les graffitis à base de peinture acrylique ou époxy sont totalement insensibles à la vapeur basse pression, qui ne pénètre pas le film polymérique. Leur retrait relève de décapants chimiques spécifiques (appliqués sous compression ou par cataplasme) ou du laser.

Quels risques prévoir avant un nettoyage vapeur basse pression ?

Choc thermique et microfissures

Un calcaire poreux à température ambiante (15-20 °C) soumis brutalement à une vapeur à 150 °C subit un gradient thermique de surface pouvant atteindre 100 °C à 130 °C en quelques secondes. Ce différentiel provoque une dilatation rapide de la couche superficielle, tandis que le corps de pierre reste froid. La résultante est une contrainte de traction dans les premiers millimètres, susceptible de propager des fissures existantes ou d'en créer de nouvelles dans les grains de calcite. Ce phénomène est amplifié par temps froid (températures inférieures à 10 °C), sur pierre gelée ou sur surface en ombre prolongée.

Lessivage des joints et perte de matière

La vapeur dirigée vers un joint dégradé agit comme un outil de cure-joint involontaire. L'humidité désolidarise les granulats du liant, et le flux dégage des particules de mortier qui s'évacuent avec la condensation. Les indices à surveiller lors de l'essai : eau de ruissellement de teinte grise ou beige (signe de liant entraîné), creusement visible du joint supérieur à 1 mm, craquements lors du passage de la buse.

Humidité, capillarité et sels

Même avec un débit d'eau très limité, la vapeur introduit une humidité qui s'ajoute à celle existante dans la maçonnerie. Sur un mur déjà saturé (taux d'humidité interne supérieur à 3-4 %), cette humidité supplémentaire prolonge les cycles de migration des sels et retarde le séchage. En hiver, un mur humidifié peut subir un cycle de gel dans les 48 heures suivant l'intervention : l'eau interstitielle gèle, sa dilatation de 9 % génère des pressions destructrices dans les pores. La période d'intervention s'en trouve restreinte : températures extérieures supérieures à 5 °C en journée et en nuit, et hygrométrie ambiante inférieure à 80 %.

Comment tester la vapeur basse pression sur une façade ?

Aucune intervention à grande échelle ne devrait démarrer sans un test préalable documenté. Voici un protocole en 10 points applicable sur chantier :

Sélectionner une zone test discrète de 30 x 30 cm sur une surface représentative du support (même exposition, même état de surface), de préférence en partie basse ou en zone peu visible.
Régler la pression au minimum disponible sur l'appareil, soit entre 2 et 3 bar effectifs, et choisir une buse plate à fente large (angle 25° à 40°).
Se positionner à 25-30 cm du support et effectuer un premier passage de 3 secondes maximum sur le même point.
Observer immédiatement l'état de surface : toute trace de farinage, de décollement ou de légère abrasion visuelle impose l'arrêt du test.
Augmenter progressivement la pression par paliers de 0,5 bar et la durée d'exposition par tranches de 3 secondes, jusqu'à 5 bar maximum et 10 secondes par point.
Réduire la distance à 15 cm seulement si les paliers précédents n'ont révélé aucune dégradation.
Tester les joints sur un linéaire de 10 cm en observant la présence d'eau colorée ou de particules de liant dans le ruissellement.
Photographier la zone avant et immédiatement après le passage de vapeur, sous éclairage rasant.
Laisser sécher 24 à 48 heures sans couvrir la zone et sans nouvelle projection d'eau.
Inspecter à J+1 et J+2 : vérifier l'absence de nouveaux farinages, de microfissures visibles à la loupe (grossissement x5 à x10), d'efflorescences nouvelles ou de creusement des joints.

Les plages opératoires couramment observées sur les façades en pierre calcaire cohérente : pression de service entre 3 et 5 bar, distance buse-support entre 15 et 25 cm, temps d'exposition par point entre 5 et 10 secondes, passes en mouvement continu sans stationnement. Ces valeurs sont indicatives et doivent être adaptées à chaque support après résultats du test.

Situation (support + pathologie)	Vapeur basse pression suffit	Vapeur basse pression ne suffit pas	Vapeur basse pression déconseillée
Pierre calcaire dure, biofilm superficiel, joints cohérents	Oui, après test préalable	Usage en complément possible si résultat partiel	Non applicable
Pierre tendre, pollution légère, surface cohérente, sans sel	Possible avec réglages prudents	Si pollution incrustée sur plus de 1 mm	Dès apparition de farinage
Pierre calcaire, croûte noire épaisse (2 mm et plus)	Non	Nébulisation ou laser à privilégier	Toujours déconseillée seule
Enduit à la chaux ancien, algues légères, pas de fissure	Possible avec pression inférieure à 3 bar	Si enduit présente des microfissures	Dès qu'il y a desquamation
Joints friables ou pulvérulents, quelle que soit la salissure	Non	Rejointoiement préalable requis	Déconseillée avant rejointoiement
Support avec efflorescences ou sels visibles	Non	Dessalage par poultice requis en premier	Toujours déconseillée sans dessalage
Sculpture, modénature, détail en relief sur pierre tendre	Non	Micro-abrasion très douce ou laser	Déconseillée sans expert restaurateur
Graffiti peinture acrylique ou époxy	Non	Décapant chimique cataplasme ou laser	Toujours déconseillée

Situation (support + pathologie) : Pierre calcaire dure, biofilm superficiel, joints cohérents
Vapeur basse pression suffit	Oui, après test préalable
Vapeur basse pression ne suffit pas	Usage en complément possible si résultat partiel
Vapeur basse pression déconseillée	Non applicable

Situation (support + pathologie) : Pierre tendre, pollution légère, surface cohérente, sans sel
Vapeur basse pression suffit	Possible avec réglages prudents
Vapeur basse pression ne suffit pas	Si pollution incrustée sur plus de 1 mm
Vapeur basse pression déconseillée	Dès apparition de farinage

Situation (support + pathologie) : Pierre calcaire, croûte noire épaisse (2 mm et plus)
Vapeur basse pression suffit	Non
Vapeur basse pression ne suffit pas	Nébulisation ou laser à privilégier
Vapeur basse pression déconseillée	Toujours déconseillée seule

Situation (support + pathologie) : Enduit à la chaux ancien, algues légères, pas de fissure
Vapeur basse pression suffit	Possible avec pression inférieure à 3 bar
Vapeur basse pression ne suffit pas	Si enduit présente des microfissures
Vapeur basse pression déconseillée	Dès qu'il y a desquamation

Situation (support + pathologie) : Joints friables ou pulvérulents, quelle que soit la salissure
Vapeur basse pression suffit	Non
Vapeur basse pression ne suffit pas	Rejointoiement préalable requis
Vapeur basse pression déconseillée	Déconseillée avant rejointoiement

Situation (support + pathologie) : Support avec efflorescences ou sels visibles
Vapeur basse pression suffit	Non
Vapeur basse pression ne suffit pas	Dessalage par poultice requis en premier
Vapeur basse pression déconseillée	Toujours déconseillée sans dessalage

Situation (support + pathologie) : Sculpture, modénature, détail en relief sur pierre tendre
Vapeur basse pression suffit	Non
Vapeur basse pression ne suffit pas	Micro-abrasion très douce ou laser
Vapeur basse pression déconseillée	Déconseillée sans expert restaurateur

Situation (support + pathologie) : Graffiti peinture acrylique ou époxy
Vapeur basse pression suffit	Non
Vapeur basse pression ne suffit pas	Décapant chimique cataplasme ou laser
Vapeur basse pression déconseillée	Toujours déconseillée

Quelles alternatives à la vapeur basse pression en conservation ?

Nébulisation et humidification contrôlée : cas d'usage typiques

La nébulisation consiste à projeter un brouillard d'eau très fine (gouttelettes de quelques microns) à très basse pression, généralement inférieure à 0,5 bar. Ce procédé humidifie progressivement la surface sur une durée de plusieurs heures, sans choc mécanique ni différentiel thermique. Il ramollit les croûtes noires et les dépôts incrustés de façon mécanique douce, permettant ensuite leur enlèvement à l'éponge, à la brosse souple ou par aspiration légère. La nébulisation est le premier choix sur les sculptures, les chapiteaux et tous les reliefs fins en pierre tendre ou calcaire altéré.

Micro-abrasion très douce et gommage : conditions et limites

La micro-abrasion à air comprimé (micro-gommage) utilise des granulats très fins (verre, coquilles d'œuf broyées, poudre de dolomie) projetés à basse pression (0,5 à 2 bar) et faible distance. Elle retire les encrassements de surface sans action chimique, mais exige un opérateur formé pour doser la pression selon la dureté locale du matériau. Elle convient aux zones sans farinage ni desquamation, et nécessite un test préalable identique à celui décrit pour la vapeur. Son usage est proscrit sur joints pulvérulents et sur pierre en phase de desquamation active.

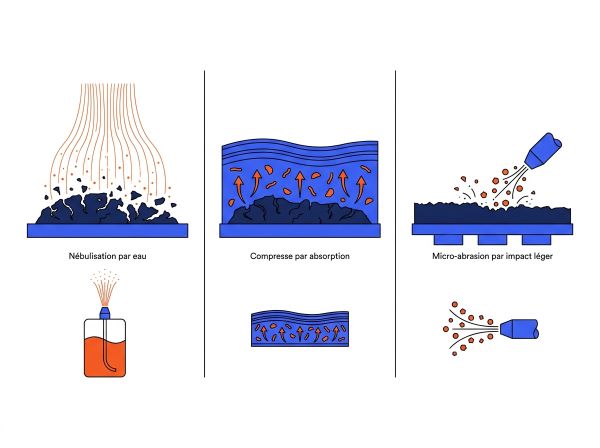

Comparatif : nébulisation, compresse, gommage

Compresses, biocide, chimie à réserver, laser patrimonial : quand et pourquoi

Les compresses ou poultices (argile absorbante mélangée à de l'eau distillée ou à un solvant adapté) s'appliquent sur la surface en cataplasme pour extraire progressivement les sels solubles ou ramollir les croûtes noires sans abrasion. Leur temps de contact varie de 12 à 72 heures selon la pathologie. Les biocides (produits fongicides ou algicides homologués) traitent en profondeur la biocolonisation avant tout nettoyage mécanique ou vapeur : le temps de pose de 24 à 72 heures est déterminant pour l'efficacité.
Les nettoyages chimiques (acides dilués pour efflorescences calcaires, produits alcalins pour graisses) restent réservés aux cas où les autres méthodes ont échoué. Ils exigent une neutralisation soigneuse et un rinçage abondant, incompatible avec de nombreux supports poreux. Le laser patrimonial (systèmes Nd:YAG ou CO₂ adaptés) représente la méthode de référence sur les sculptures et monuments historiques pour l'élimination des croûtes noires sans aucun contact mécanique, mais son coût et l'exigence d'opérateurs certifiés le réservent aux interventions patrimoniales à fort enjeu.
Un rejointoiement à la chaux naturelle hydraulique (NHL 2 ou NHL 3.5 selon la résistance souhaitée) doit systématiquement être prévu après tout nettoyage ayant entraîné une perte de matière sur les joints.

Quand faire intervenir un professionnel ou un restaurateur du patrimoine ?

Plusieurs situations imposent de ne pas intervenir seul et de solliciter un restaurateur du patrimoine, un tailleur de pierre qualifié ou une entreprise spécialisée en ravalement patrimonial.
Les critères de bascule vers un professionnel sont les suivants :

Le bâtiment est classé ou inscrit à l'Inventaire des Monuments Historiques : toute intervention technique requiert alors l'accord de l'Architecte des Bâtiments de France et la réalisation d'essais préalables documentés avec procès-verbal.
La pierre présente un farinage actif ou une desquamation en feuillets : ces états signalent une perte de cohésion qui peut être irréversiblement aggravée par la vapeur.
Des efflorescences salines ou des auréoles blanches sont visibles sur la surface : le diagnostic préalable de la nature des sels (solubles, insolubles, sulfates, nitrates) conditionne le choix de la méthode d'extraction.
La façade comporte des sculptures, modénatures, inscriptions ou éléments en relief en pierre tendre, dont la perte de détail est irréparable.
L'historique de traitements de la façade est inconnu : la présence d'un hydrofuge, d'un consolidant ou d'une peinture non répertoriée peut provoquer des réactions imprévisibles avec la chaleur.
Le taux d'humidité interne de la maçonnerie est élevé ou des infiltrations actives sont suspectées : la vapeur ne résoudra pas le problème et peut aggraver les dégâts.
L'intervention d'un professionnel doit inclure : un diagnostic visuel et instrumenté (humidimètre, test de cohésion au scotch, cartographie des salissures), des essais sur zones tests avec compte-rendu écrit, une définition précise des paramètres opératoires, et un suivi du séchage après intervention.

FAQ

Quelle pression maximale utiliser sur une pierre calcaire fragile ?

Sur une pierre calcaire tendre ou en cours de dégradation, la pression de service doit rester inférieure à 4 bar effectifs. Les essais commencent à 2-3 bar, avec augmentation progressive par paliers de 0,5 bar après vérification de l'absence de dégradation. Au-delà de 5 bar, le risque de désagrégation superficielle augmente sensiblement même sur des supports en apparence cohérents.

Quelle température de vapeur est compatible avec une façade ancienne ?

Les appareils à vapeur basse pression produisent généralement une vapeur entre 130 °C et 160 °C à la sortie de la buse. Cette température descend rapidement avec la distance : à 20 cm du support, la température effective de contact se situe autour de 80-100 °C. Le risque de choc thermique augmente par temps froid, sur pierre ombragée et sur support présentant des hétérogénéités de dureté (zones altérées à côté de zones saines).

La vapeur basse pression peut-elle aggraver les efflorescences salines ?

Oui. La vapeur introduit de l'humidité dans la porosité du matériau, mobilisant les sels solubles déjà présents dans la pierre ou le mortier. Lors du séchage qui suit l'intervention, ces sels migrent vers la surface et recristallisent, ce qui génère des contraintes internes pouvant arracher les grains de surface. Un support portant des efflorescences visibles doit d'abord être traité par dessalage (poultice absorbante) avant tout nettoyage à la vapeur.

La vapeur suffit-elle pour nettoyer des joints friables ou pulvérulents ?

Non. Sur des joints dont la cohésion est dégradée, la vapeur accélère le lessivage du liant et creuse le joint, pouvant dégager plusieurs millimètres de matière en un seul passage. La priorité est un rejointoiement à la chaux hydraulique naturelle (NHL 2 ou NHL 3.5), suivi d'un temps de cure suffisant (minimum 28 jours) avant tout nettoyage.

La vapeur basse pression peut-elle traiter une pierre calcaire couverte de croûtes noires ?

Non, pas seule. Les croûtes noires (gypse + particules carbonées) adhèrent intimement à la surface du calcaire et résistent à la chaleur de la vapeur. La nébulisation prolongée, les compresses humidifiantes ou le laser patrimonial constituent les méthodes adaptées pour ces pathologies. La vapeur peut intervenir en complément après ramollissement par nébulisation, pour éliminer les résidus résiduels sur support cohérent.

Faut-il un professionnel pour nettoyer à la vapeur une façade en pierre de taille ?

Pour une façade en pierre de taille ancienne, notamment en immeuble haussmannien ou bâtiment antérieur à 1950, l'intervention d'un professionnel qualifié en ravalement patrimonial est vivement recommandée dès lors que la pierre présente des signes de fragilité, que la façade a une valeur patrimoniale, ou que des sels ou des traitements anciens sont présents. Pour un bâtiment classé ou inscrit, cette intervention est obligatoire et encadrée réglementairement.

HelloproDécouvrez d'autres guides expert
