Essais techniques : quand passer d’un data logger à un système DAQ multivoies ?

• Un data logger couvre les mesures lentes (de 1 à 100 S/s environ) sur de longues durées, avec autonomie batterie et stockage interne : il répond aux besoins de surveillance thermique, de traçabilité process et de monitoring environnemental à faible dynamique.
• Un système DAQ multivoies devient nécessaire dès que la fréquence d'échantillonnage dépasse quelques centaines de S/s, avec des ordres de grandeur de 100 kS/s à 1 MS/s par canal selon les familles.
• Le seuil décisionnel principal porte sur la dynamique du phénomène : un choc mécanique, une vibration ou un signal NVH nécessitent un taux d'échantillonnage 5 à 10 fois supérieur à la fréquence maximale d'intérêt pour garantir la fidélité de représentation.
• La synchronisation entre canaux constitue un critère discriminant : le multiplexage introduit un décalage temporel incompatible avec les analyses de phase ou de corrélation multi-capteurs, contrairement à l'échantillonnage simultané.
• Le budget associé reflète cette différence de performance : les data loggers se situent autour de 100 à 3 000 USD, tandis que les systèmes DAQ multivoies s'étendent généralement de 4 000 à 30 000 USD ou plus selon l'architecture.
•  Une fois identifié le besoin de déclenchement conditionnel, d'alerte temps réel ou d'intégration SCADA, le data logger atteint ses limites structurelles et le passage au DAQ devient incontournable.

Le choix entre un data logger et un système DAQ multivoies dépend de la nature du signal, de la fréquence de mesure, du nombre de voies et du niveau d’analyse attendu. Un mauvais dimensionnement peut produire des données incomplètes, manquer un événement transitoire ou entraîner un coût inutilement élevé. Un data logger convient aux suivis autonomes, lents et longue durée. Un DAQ multivoies devient plus adapté aux essais rapides, aux mesures synchronisées et aux analyses en temps réel. Le bon choix repose donc sur le comportement réel du phénomène à mesurer, et non sur la seule préférence technologique.

Un data logger, ou enregistreur de données, est un appareil autonome qui mesure, horodate et stocke des grandeurs physiques à intervalles définis. Il fonctionne souvent sur batterie et permet de suivre des mesures pendant plusieurs jours, semaines ou mois. Les données sont généralement récupérées en différé par USB, carte mémoire ou connexion réseau selon les modèles.

Un système DAQ multivoies associe un matériel d’acquisition, des modules de conditionnement et un logiciel d’exploitation. Il sert à acquérir, visualiser et analyser des signaux à fréquence plus élevée, souvent en temps réel. Il est utilisé dans les essais dynamiques, les bancs de test, les mesures de vibration, les essais de choc ou les campagnes multi-capteurs complexes.

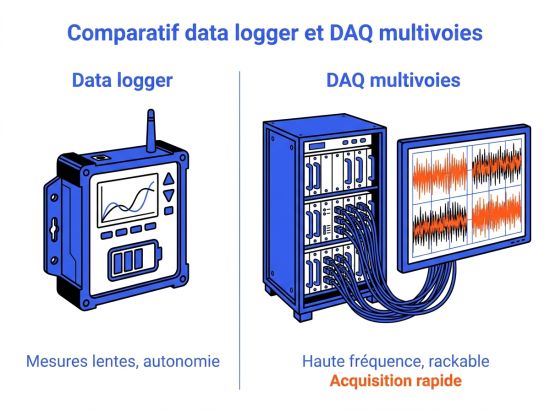

La différence principale porte sur quatre critères :

• la vitesse du signal : le data logger convient aux phénomènes lents ou modérés, tandis que le DAQ répond mieux aux signaux rapides ;
• la synchronisation : le DAQ permet de comparer plusieurs voies au même instant avec plus de précision ;
• la diversité des capteurs : le DAQ accepte plus facilement des capteurs spécialisés comme les accéléromètres ou les jauges de contrainte ;
• l’analyse des données : le data logger privilégie l’enregistrement et l’export différé, tandis que le DAQ facilite la visualisation et le traitement en temps réel.

Le choix entre les deux solutions repose sur plusieurs critères techniques. Ces critères doivent être considérés comme des repères, car les performances varient selon les gammes et les constructeurs.

• Fréquence d’échantillonnage : un enregistreur de données couvre surtout les mesures lentes ou modérées. Un DAQ multivoies convient aux fréquences élevées, notamment pour les vibrations, les chocs ou les phénomènes transitoires.
• Types de signaux : une solution autonome mesure généralement la température, l’humidité, la tension, le courant 4-20 mA ou les impulsions. Un DAQ accepte plus facilement les jauges de contrainte, les accéléromètres, les signaux dynamiques et les capteurs nécessitant un conditionnement spécifique.
• Nombre de canaux : un enregistreur convient souvent aux campagnes avec un nombre de voies limité. Une architecture DAQ modulaire devient préférable lorsque le nombre de canaux augmente ou lorsque les capteurs sont très variés.
• Synchronisation : une solution d’enregistrement autonome peut suffire lorsque les signaux évoluent lentement. Une acquisition simultanée devient nécessaire lorsque les mesures doivent être comparées précisément dans le temps.
• Stockage : l’enregistrement peut s’appuyer sur une mémoire interne, une carte mémoire ou un export périodique. Un DAQ peut générer des volumes de données plus importants et nécessite souvent un stockage sur ordinateur, serveur ou disque haute capacité.
• Autonomie : l’enregistreur est mieux adapté aux campagnes longues sans surveillance continue. Le DAQ fonctionne le plus souvent sur alimentation permanente.
• Interface temps réel : une solution autonome propose généralement une interface simple ou un accès différé. Le DAQ permet une visualisation active, des tableaux de bord et des traitements pendant l’essai.
• Intégration : un data logger peut gérer des alertes simples ou des exports de données. Le DAQ s’intègre plus facilement à un système SCADA, une base de données, un logiciel d’analyse ou une architecture cloud.

Un data logger répond au besoin lorsque les phénomènes mesurés évoluent lentement et que la campagne s’étend sur une longue durée. Il convient lorsque les données doivent être enregistrées, horodatées et exploitées après la mesure, sans besoin d’analyse temps réel. Les situations les plus adaptées sont les suivantes :

• le phénomène évolue sur plusieurs secondes, minutes ou heures ;
• le nombre de canaux reste limité ;
• les capteurs sont standards : température, humidité, pression, tension, courant 4-20 mA ;
• l’installation se trouve sur un site distant ou difficile d’accès ;
• l’autonomie batterie est un critère important ;
• l’analyse des données peut être réalisée après la campagne ;
• le besoin porte surtout sur la traçabilité, la conformité ou le suivi d’un environnement.

Un exemple typique concerne le suivi thermique d’une salle de stockage ou d’un procédé industriel pendant 30 jours, avec un enregistrement périodique et un export CSV pour rapport qualité. Dans ce cas, un data logger multicanal peut couvrir le besoin sans architecture lourde.

Un DAQ multivoies devient nécessaire lorsque le phénomène à mesurer évolue trop vite pour un data logger standard, ou lorsque les données doivent être synchronisées, analysées ou visualisées pendant l’essai. Les principaux signaux d’alerte sont les suivants :

• la fréquence utile du signal dépasse les capacités d’un data logger ;
• l’événement à capturer dure quelques millisecondes ou quelques dizaines de millisecondes ;
• une analyse de phase, de cohérence ou de corrélation entre signaux est nécessaire ;
• les capteurs exigent un conditionnement spécifique, comme des accéléromètres ou des jauges de contrainte ;
• le volume de données dépasse la mémoire interne d’un enregistreur standard ;
• une analyse temps réel est attendue pendant l’essai ;
• le système doit déclencher une action, une alarme ou un enregistrement conditionnel ;
• le projet doit évoluer vers plus de voies ou de nouveaux capteurs ;
• les données doivent être intégrées à un système SCADA, une base de données ou une plateforme cloud ;
• l’environnement électrique impose une meilleure isolation et une protection contre le bruit de mesure.

Dans ces situations, le DAQ réduit le risque de données incomplètes, mal synchronisées ou impossibles à exploiter.

Un procédé de séchage, une enceinte climatique ou une chambre de stockage évolue généralement lentement. Un enregistreur multicanal avec entrées thermocouple ou RTD peut documenter le profil thermique et produire un rapport d’audit qualité.

Un entrepôt logistique, une salle propre ou un local technique peut nécessiter le suivi de la température, de l’humidité ou de la pression différentielle. Un réseau de data loggers connectés avec alertes simples peut couvrir ce besoin sans infrastructure complexe.

Des jauges de déplacement, inclinomètres ou capteurs environnementaux peuvent transmettre des données toutes les quelques minutes pendant plusieurs mois. Un data logger autonome, parfois alimenté par batterie ou solaire, assure alors la continuité de l’enregistrement.

Un DAQ multivoies devient préférable lorsque les signaux sont rapides, nombreux ou fortement dépendants les uns des autres.

Les essais de vibration sur moteur, transmission ou structure nécessitent souvent des accéléromètres, une fréquence élevée et une analyse en temps réel. Le DAQ permet de suivre les courbes, d’analyser les fréquences et de comparer plusieurs voies synchronisées.

Un choc mécanique produit un signal très court. La capture correcte de cet événement nécessite une fréquence d’échantillonnage élevée, un déclenchement sur seuil et parfois un enregistrement avant l’événement.

Un data logger banc d’essai peut combiner force, déplacement, accélération, température et courant. La cohérence temporelle entre ces mesures devient essentielle pour interpréter correctement les résultats.

Certains essais exigent que le système lise des capteurs, calcule une consigne et pilote un actionneur. Cette logique de contrôle impose des entrées et sorties adaptées, ainsi qu’un traitement rapide des données.

Un essai de fatigue ou de structure peut mobiliser des jauges de contrainte, thermocouples, accéléromètres et capteurs de force. Le DAQ modulaire permet de combiner ces signaux avec une synchronisation commune.

La fréquence d’échantillonnage correspond à la cadence à laquelle le système lit un signal. Elle doit être suffisante pour représenter correctement le phénomène mesuré. Un signal lent, comme une température ou une humidité, peut être suivi avec une fréquence faible. Un signal rapide, comme une vibration, un choc ou un transitoire électrique, nécessite une fréquence beaucoup plus élevée.

Un échantillonnage insuffisant peut créer des données trompeuses. Des composantes rapides peuvent être mal interprétées et apparaître comme de fausses variations dans le signal enregistré. Ce phénomène est appelé aliasing. Pour les essais dynamiques, un DAQ équipé de filtres adaptés permet de limiter ce risque et de produire des données exploitables pour l’analyse.

La synchronisation devient importante lorsque plusieurs signaux doivent être comparés au même instant. C’est le cas pour les analyses de phase, les mesures de vibration multi-points, les essais mécaniques ou les corrélations entre force, déplacement et accélération. Dans une architecture multiplexée, les voies sont mesurées les unes après les autres. Ce fonctionnement peut suffire pour des phénomènes lents, comme des mesures thermiques multi-canaux.

Dans une architecture à échantillonnage simultané, chaque voie est acquise au même instant. Cette solution est plus adaptée aux signaux rapides et aux analyses dynamiques, car elle limite les décalages temporels entre canaux.

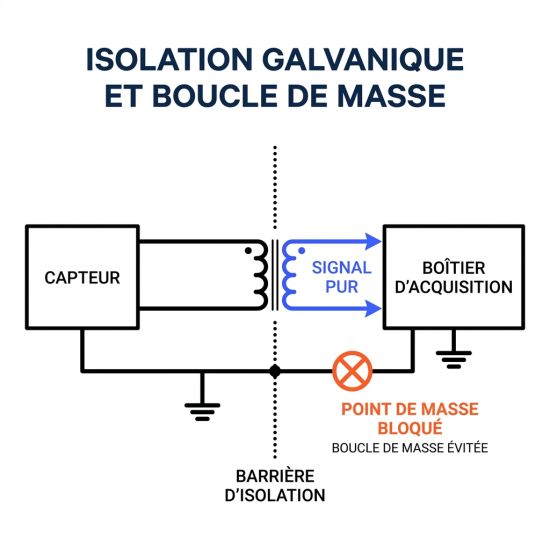

L’environnement industriel peut perturber la qualité des mesures. Les moteurs, variateurs, armoires électriques, câbles longs ou masses mal réparties peuvent générer du bruit ou des erreurs de mesure. Plusieurs éléments permettent de réduire ce risque :

• entrées différentielles pour limiter les perturbations communes ;
• isolation galvanique pour séparer électriquement les voies sensibles ;
• câbles blindés pour réduire les couplages parasites ;
• connectique robuste pour sécuriser les mesures en environnement difficile ;
• filtrage adapté lorsque des perturbations haute fréquence sont présentes.

Ces critères deviennent importants lorsque les signaux sont faibles, lorsque les capteurs sont éloignés ou lorsque l’installation se trouve dans un environnement électromagnétique sévère.

La résolution du convertisseur influence la finesse de mesure. Une résolution plus élevée permet de détecter de faibles variations, mais elle ne garantit pas à elle seule une mesure plus fiable. Le bruit du capteur, le conditionnement du signal et l’environnement d’installation influencent aussi la qualité des données. Un convertisseur 16 bits convient à de nombreuses mesures rapides, notamment en vibration, force ou essais dynamiques.

Un convertisseur 24 bits devient utile lorsque de très faibles variations doivent être détectées sur des signaux lents ou à forte dynamique. Le choix dépend donc du compromis entre précision, vitesse d’acquisition et nature du signal. Une résolution élevée n’est utile que si le reste de la chaîne de mesure permet d’en exploiter le niveau de détail.

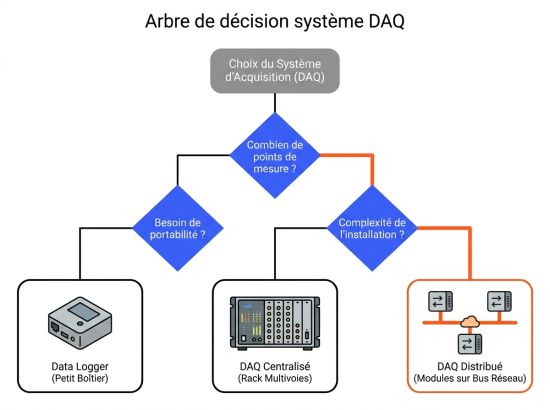

Le choix entre un data logger et un DAQ peut être guidé par quelques questions simples.

• La fréquence de mesure reste faible sur tous les canaux ?
  Un data logger peut suffire, surtout si l’autonomie et l’installation sur site distant sont prioritaires.
• La fréquence de mesure devient élevée ?
  Un DAQ devient préférable, en particulier si le signal doit être visualisé ou analysé en temps réel.
• Une synchronisation précise entre canaux est nécessaire ?
  Un DAQ multivoies à échantillonnage simultané doit être privilégié.
• Les capteurs sont répartis sur plusieurs zones ou plusieurs postes d’essai ?
  Un DAQ distribué peut être plus adapté, car il permet de rapprocher les modules d’acquisition des capteurs.
• Une intégration avec un SCADA, une base de données ou un système de commande est nécessaire ?
  Le système doit être compatible avec les protocoles et logiciels utilisés dans l’environnement existant.

Cette logique de choix permet d’éviter un data logger trop limité pour un essai dynamique, ou un DAQ trop coûteux pour une simple surveillance longue durée.

Une spécification claire permet d’obtenir une proposition adaptée et de comparer les solutions sur des bases équivalentes. Les informations à préparer concernent à la fois les capteurs, l’acquisition, le stockage, le logiciel et l’environnement d’installation.

Les principaux éléments à préciser sont les suivants :

• Canaux et capteurs : nombre total de voies, types de capteurs, gammes de mesure et sensibilités attendues.
• Conditionnement du signal : besoin d’alimentation capteur, d’isolation, d’entrée différentielle, de compensation ou de modules spécifiques.
• Cadence et synchronisation : fréquence maximale requise, simultanéité entre canaux et gestion éventuelle de signaux rapides et lents dans le même système.
• Déclenchement et événements : déclenchement sur seuil, enregistrement conditionnel, pré-enregistrement avant événement ou synchronisation avec un actionneur.
• Stockage des données : durée de l’essai, débit total, format d’export, sauvegarde et continuité en cas de coupure.
• Alimentation et environnement : alimentation disponible, température, humidité, indice de protection, vibrations et contraintes de pose.
• Logiciel d’exploitation : visualisation, configuration, analyse embarquée, exports, alarmes et gestion des états.
• Intégration : communication avec une supervision, une base de données, une plateforme cloud ou un logiciel tiers.
• Calibration et traçabilité : certificats d’étalonnage, dates de calibration, version de configuration et journal des modifications.

Ces informations permettent de qualifier le besoin, de choisir entre data logger et DAQ, et d’éviter un système sous-dimensionné ou inutilement complexe.
