Qu'est ce qu'un système d'acquisition de données ?

• L'acquisition de données désigne, au sens large, l'ensemble des procédés permettant d'obtenir des données exploitables, que ce soit depuis des sources métiers en entreprise ou depuis des capteurs physiques en instrumentation.
• En contexte data/entreprise, elle couvre bien plus que la simple collecte : elle inclut l'achat de données, l'échange via API, la conversion de données existantes, et leur intégration dans un pipeline (ingestion → validation → transformation → chargement).

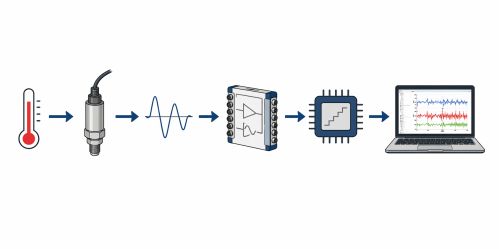

• En contexte instrumentation (DAQ), elle désigne la mesure de phénomènes physiques (température, pression, vibrations…) via une chaîne capteur → conditionnement → convertisseur analogique-numérique (ADC) → interface → ordinateur/logiciel.
• La collecte est une forme d'acquisition, mais l'acquisition est un concept plus large : on peut acquérir des données sans les collecter soi-même (achat, partenariat, échange).
• La qualité des données (exactitude, cohérence, actualité) conditionne directement la fiabilité des décisions qui en découlent.
• La conformité au RGPD s'applique dès lors que les données traitées concernent des personnes physiques, y compris en contexte B2B (données salariés, prospects, utilisateurs).
• Les deux acceptions du terme coexistent dans les organisations modernes : un ingénieur process mesure des vibrations machine (DAQ), pendant que l'équipe BI consolide des flux CRM et web analytics (data pipeline).

Le système d’acquisition de données permet de mesurer, convertir et exploiter des grandeurs physiques issues du terrain. Dans les environnements industriels et techniques, les équipements produisent des signaux qui doivent être captés, structurés et analysés pour être utilisables. Ce dispositif assure la transformation de ces signaux en données numériques exploitables. Il est utilisé dans des activités de test, de suivi d’équipements et d’analyse de performances.

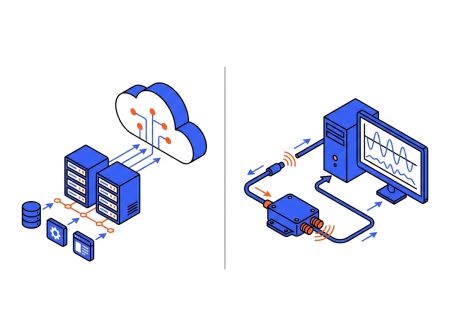

• Sens entreprise / data management : l'acquisition désigne l'obtention et l'ingestion de données depuis des sources variées (ERP, CRM, web analytics, IoT, open data…) pour alimenter des tableaux de bord, des modèles analytiques ou des workflows automatisés.
• Sens instrumentation / DAQ (Data Acquisition) : l'acquisition désigne la mesure de grandeurs physiques ou électriques (température, pression, courant, vibrations…) via une chaîne de composants matériels et logiciels, aboutissant à des valeurs numériques exploitables par un ordinateur.

L’acquisition de données en instrumentation désigne le processus par lequel des grandeurs physiques sont mesurées, converties et exploitées sous forme de données numériques. Un système d’acquisition de données (DAQ) permet de capter des phénomènes comme la température, la pression, les vibrations ou le courant à l’aide de capteurs.

Ces informations sont transformées en signaux électriques, puis converties en valeurs numériques exploitables par un système informatique. Ce type de dispositif est utilisé pour suivre le comportement d’un équipement, analyser des performances ou enregistrer des données sur une durée définie.

La transformation d’un phénomène physique en donnée exploitable repose sur une succession d’étapes techniques. Un capteur détecte une variation physique et la convertit en signal électrique. Ce signal est ensuite préparé pour être exploité, puis transmis vers un système capable de le convertir en valeur numérique. Cette conversion permet d’obtenir des données lisibles par un logiciel, qui peut ensuite les afficher, les stocker ou les analyser. Le processus repose sur une logique continue allant de la mesure sur le terrain jusqu’à l’exploitation informatique.

Un système d’acquisition de données permet d’observer différents types de phénomènes physiques et électriques. Les mesures concernent notamment :

• température : suivi thermique d’un équipement ou d’un process
• pression : contrôle de circuits hydrauliques ou pneumatiques
• vibrations : analyse du comportement mécanique d’une machine
• courant et tension : surveillance d’installations électriques
• déformation et contrainte : mesure sur structures ou composants
• vitesse et position : suivi de mouvements ou de rotation

Ces données permettent de comprendre le fonctionnement d’un système et d’identifier des variations ou des anomalies.

L’utilisation d’un système DAQ répond à des besoins liés à la mesure et à l’analyse. Il permet de :

• suivre le comportement d’un équipement en fonctionnement
• enregistrer des données sur une période donnée
• analyser des performances techniques
• détecter des variations dans un process
• documenter des essais ou des tests

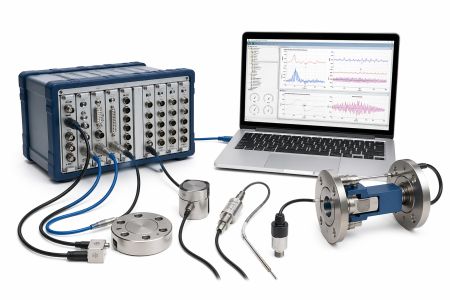

Ces usages sont présents dans plusieurs secteurs d’activité. Dans l’industrie et la production, ils servent au suivi des machines et des procédés. En laboratoire et en recherche, ils sont utilisés pour les essais expérimentaux et les protocoles de mesure. Ils interviennent également dans l’équipement des bancs d’essai pour analyser le comportement de composants soumis à des contraintes contrôlées. Dans le secteur de l’énergie, ils permettent la surveillance d’installations et l’analyse des performances. Dans la mobilité et l’aéronautique, ils sont mobilisés pour les tests de composants et les essais techniques. En génie civil, ils interviennent dans le suivi des structures et l’analyse des contraintes.

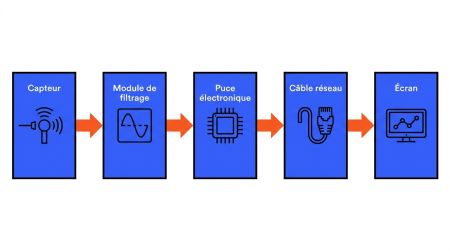

Une chaîne de mesure repose sur plusieurs éléments connectés entre eux. Elle s’organise selon la structure suivante :

• capteur : détection du phénomène physique
• conditionnement du signal : adaptation du signal (filtrage, amplification)
• convertisseur analogique-numérique : transformation en données numériques
• interface de communication : transmission des données
• logiciel : visualisation, enregistrement et analyse

Un capteur (ou transducteur) convertit une grandeur physique en un signal électrique mesurable (tension, courant, résistance). Voici les grandeurs les plus fréquemment acquises en contexte industriel ou de laboratoire :

• Température : thermocouples, thermistances, sondes RTD utilisées en contrôle de process, en essais de matériaux, en surveillance d'équipements.
• Pression : capteurs piézorésistifs ou capacitifs utilisés en pneumatique, hydraulique, capteur de vibration, génie des procédés.
• Vibrations et chocs : accéléromètres utilisés en maintenance prédictive, en essais dynamiques, en contrôle qualité.
• Force, couple et déformation : jauges de contrainte, cellules de charge utilisées dans les bancs d'essais mécaniques et le pesage industriel.
• Courant et tension : capteurs à effet Hall, sondes de courant utilisés pour la surveillance d'équipements électriques.
• Son et pression acoustique : microphones de mesure utilisés en acoustique industrielle, contrôle des émissions sonores.
• Déplacement, position, vitesse de rotation : LVDT, encodeurs, capteurs optiques.

Le signal brut issu d'un capteur est rarement exploitable directement par un convertisseur numérique. Le conditionnement prépare ce signal en plusieurs opérations complémentaires :

• Amplification : un thermocouple génère des signaux de l'ordre de quelques millivolts (mV). Sans amplification, la conversion numérique produirait un signal bruité et peu précis.
• Filtrage : un filtre passe-bas élimine les composantes haute fréquence non souhaitées. Le filtre anti-repliement (anti-aliasing) mérite une attention particulière : si le signal contient des fréquences supérieures à la moitié de la fréquence d'échantillonnage, elles se "replient" sur des fréquences basses et faussent la mesure. Ce filtre analogique élimine ces composantes avant la numérisation.
• Isolation galvanique : elle sépare électriquement le circuit de mesure de potentiels parasites externes (masse flottante, perturbations industrielles), protégeant à la fois l'instrument et l'intégrité de la mesure.
• Excitation : certains capteurs (jauges de contrainte en pont de Wheatstone, capteurs résistifs) nécessitent une alimentation électrique stable pour fonctionner. Le module de conditionnement fournit cette excitation (typiquement 5 V ou 10 V selon le capteur).

Le convertisseur analogique-numérique (ADC ou CAN) transforme le signal analogique continu en une suite de valeurs numériques discrètes. Deux paramètres structurent ce processus :

• La fréquence d'échantillonnage définit combien de fois par seconde le signal est mesuré. Pour mesurer fidèlement un phénomène, la fréquence d'échantillonnage doit être au moins deux fois supérieure à la fréquence maximale présente dans le signal (théorème de Shannon). Un suivi de température de four industriel peut se contenter de quelques échantillons par seconde ; la mesure de vibrations haute fréquence sur une broche d'usinage peut exiger plusieurs dizaines de kilohertz.
• La résolution exprime le nombre de niveaux numériques disponibles pour représenter l'amplitude du signal. Un ADC 16 bits distingue 65 536 niveaux ; un ADC 24 bits en distingue plus de 16 millions.

Le matériel DAQ se connecte à l'ordinateur via différentes interfaces, chacune adaptée à des contraintes spécifiques :

• USB : simple à déployer, adapté aux applications de laboratoire ou de bureau, distances courtes (jusqu'à 5 m sans répéteur), débits suffisants pour la plupart des applications de mesure.
• Ethernet (et TCP/IP) : couverture longue distance, compatible avec les réseaux industriels existants, adapté aux déploiements multi-points sur un site de production.
• Série (RS-232 / RS-485) : interfaces robustes, largement répandues dans les équipements industriels existants, débit limité mais fiable dans des environnements perturbés.
• Sans fil (Wi-Fi, LoRaWAN, LTE/4G) : utilisé pour les capteurs mobiles, les sites étendus ou difficiles d'accès ; la Wi-Fi convient aux applications temps réel, le LoRaWAN aux capteurs à faible consommation sur grandes distances.

La qualité des données dépend de plusieurs paramètres techniques :

• Le taux d’échantillonnage détermine la fréquence à laquelle les données sont mesurées. Une fréquence adaptée permet de capturer correctement les variations du signal.
• La résolution du convertisseur influence la précision des valeurs obtenues. Une résolution plus élevée permet de détecter des variations plus fines.
• Le bruit électrique et les perturbations peuvent altérer le signal. Le conditionnement du signal permet de limiter ces effets.
• Les conditions d’environnement comme les vibrations ou les variations de température influencent également la mesure.

Le système d’acquisition de données s’inscrit dans une chaîne globale de mesure et d’exploitation des informations. Il se situe entre :

• les capteurs, qui collectent les données
• les systèmes de traitement, qui exploitent les résultats

Dans un environnement industriel, il permet de centraliser les mesures issues de plusieurs points et de les rendre disponibles pour analyse ou suivi. Il peut être intégré à des systèmes de supervision, des outils d’analyse ou des plateformes de traitement de données. Cette position permet d’assurer la continuité entre la mesure terrain et l’exploitation des données.
