Élingues de grue : types et critères de choix

Quels types d'élingues utiliser en levage à la grue ?
Quels critères pour choisir une élingue de grue ?
Comment dimensionner une élingue de grue sans se tromper ?
Quelles règles d'utilisation et de sécurité appliquer sur chantier ou en atelier ?
Comment contrôler, stocker et décider du rebut d'une élingue ?
Quelles erreurs de terrain reviennent le plus souvent et comment les éviter ?
FAQ

💡 L'essentiel à retenir :

Le choix d'une élingue de grue dépend de cinq paramètres fondamentaux : poids réel de la charge, points de prise disponibles, mode d'élingage, angle de travail et environnement.
L'angle entre brins réduit directement la capacité effective : ne pas dépasser 120° et vérifier la CMU correspondant à l'angle réellement utilisé.
La CMU/WLL inscrite sur la plaquette ou l'étiquette constitue la référence opérationnelle. Une identification illisible rend l'élingue inutilisable.
Les accessoires (crochets, mailles de tête, raccourcisseurs) doivent être compatibles en grade, diamètre et CMU avec la chaîne ou le câble choisi.
Un contrôle visuel s'effectue avant chaque levage ; une vérification générale périodique (VGP) documentée s'organise au moins annuellement selon l'organisation et la réglementation en vigueur.

Obtenez un devis pour une élingue chaîne de levage

Les opérations de levage exigent des équipements fiables capables d’assurer sécurité, stabilité et performance sur les chantiers industriels. Parmi les solutions les plus utilisées, les élingues de grue occupent une place essentielle grâce à leur robustesse et leur capacité d’adaptation à différents types de charges. Entre chaînes de levage, configurations spécifiques et contraintes techniques, plusieurs éléments influencent le choix du matériel adapté. Comprendre les caractéristiques et les usages de ces équipements permet d’éviter les erreurs de manutention et d’optimiser les conditions de travail dans les environnements industriels et logistiques.

Découvrez nos élingues chaînes de levage

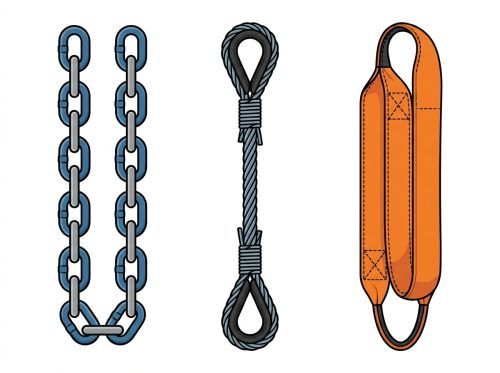

Quels types d'élingues utiliser en levage à la grue ?

Trois familles couvrent l'essentiel des besoins professionnels en levage à la grue. Chacune présente des atouts et des limites à connaître avant de choisir.

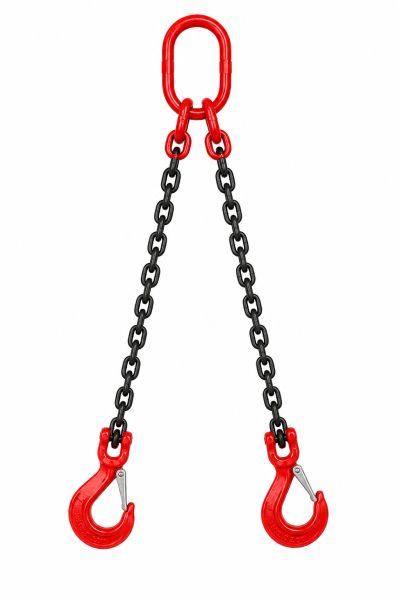

L'élingue chaîne

L'élingue chaîne s'impose pour les charges lourdes en environnements difficiles : températures élevées, surfaces abrasives, chantiers exposés aux chocs mécaniques. Sa résistance à l'usure et sa capacité à être raccourcie brin par brin grâce à des raccourcisseurs en font une solution polyvalente pour les montages multi-brins.

Ses limites tiennent à son poids : une élingue chaîne 4 brins en grade 80 de grand diamètre représente une masse significative à manipuler. Sur des surfaces délicates, la chaîne peut laisser des traces métalliques. En milieu acide ou dans des environnements chimiquement agressifs, son utilisation est déconseillée sans validation du fabricant.

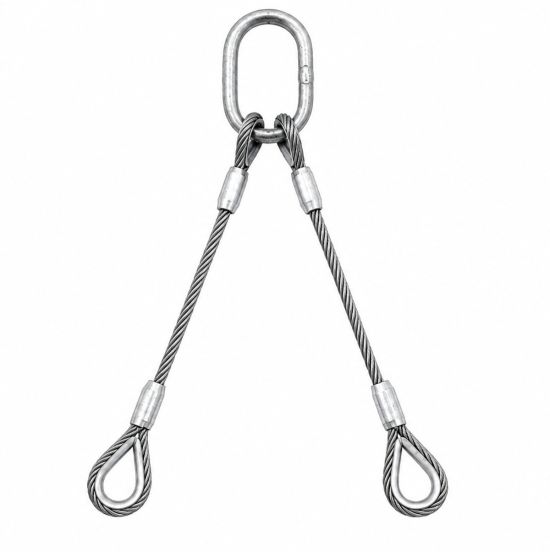

L'élingue câble acier

L'élingue câble acier convient aux charges lourdes lorsque la souplesse de mise en place est un avantage. Sa construction en torons (par exemple 6 × 19 fils) lui confère une résistance mécanique élevée et une bonne flexibilité comparée à la chaîne à diamètre équivalent.

Les points de vigilance sont le pliage et l'écrasement : un câble replié à un rayon trop faible se fragilise rapidement. Les fils rompus ou les torons distordus constituent des signaux d'arrêt immédiat. Les contrôles doivent être plus fréquents qu'avec une chaîne. La tenue à l'abrasion du câble dépend du contexte réel : angle de contact, nature de la surface, rayon de courbure. Une boucle cossée (avec cosse-cœur) améliore la durée de vie en protégeant la boucle.

Obtenez un devis pour une élingue câble

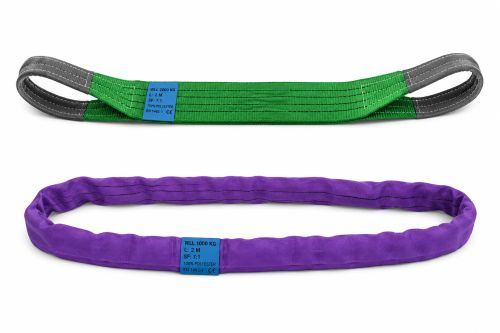

L'élingue textile plate ou ronde

Les élingues textiles sont idéales pour le levage de charges fragiles, peintes ou de formes irrégulières. Les sangles plates conviennent aux surfaces stables et planes, tandis que les élingues rondes sans fin s’adaptent parfaitement aux charges cylindriques et répartissent mieux les efforts.

Le code couleur permet d’identifier rapidement la CMU : violet 1 t, vert 2 t, jaune 3 t, rouge 5 t ou encore bleu 8 t. Toutefois, seule l’étiquette de marquage fait foi.

Ces élingues de levage restent sensibles aux arêtes vives, à l’abrasion et à certains produits chimiques. L’utilisation de protections d’angles est donc indispensable pour préserver la sécurité et la durée de vie du matériel.

Obtenez un devis pour une élingue textile

Famille d'élingue grue	Atouts principaux	Limites	Usages typiques
Élingue chaîne	Abrasion, charges lourdes, multi-brins, raccourcisseurs	Poids, peut marquer, milieu acide déconseillé	BTP, industrie lourde, chantier
Élingue câble acier	Souplesse, charges lourdes, résistance mécanique élevée	Pliage/écrasement, contrôles fréquents	Levage industriel, grandes portées
Textile	Léger, protège les surfaces, épouse les formes	Arêtes vives, abrasion, chimie variable	Charges fragiles, surfaces sensibles

Famille d'élingue grue : Élingue chaîne
Atouts principaux	Abrasion, charges lourdes, multi-brins, raccourcisseurs
Limites	Poids, peut marquer, milieu acide déconseillé
Usages typiques	BTP, industrie lourde, chantier

Famille d'élingue grue : Élingue câble acier
Atouts principaux	Souplesse, charges lourdes, résistance mécanique élevée
Limites	Pliage/écrasement, contrôles fréquents
Usages typiques	Levage industriel, grandes portées

Famille d'élingue grue : Textile
Atouts principaux	Léger, protège les surfaces, épouse les formes
Limites	Arêtes vives, abrasion, chimie variable
Usages typiques	Charges fragiles, surfaces sensibles

Découvrez nos élingues textiles

Quels critères pour choisir une élingue de grue ?

Choisir une élingue grue sans collecter au préalable les bonnes données conduit à des erreurs de dimensionnement qui engagent directement la sécurité des opérateurs. Quatre points conditionnent l'ensemble de la configuration.

Le poids réel et les points de prise de charge de l'élingue

Le poids à prendre en compte est le poids réel de la charge dans sa configuration de levage : fluides résiduels, emballages, accessoires fixés. En cas d'incertitude, il est préférable de surestimer la masse plutôt que de l'approcher par défaut.

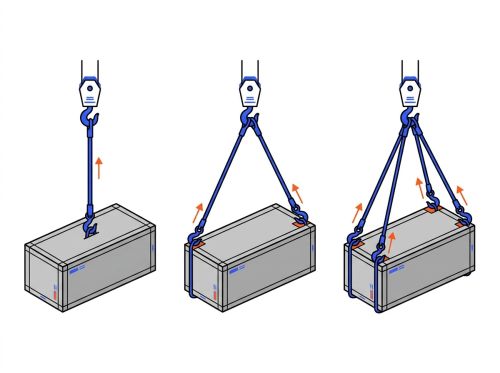

Le nombre de points d'accroche disponibles sur la charge détermine directement le nombre de brins à prévoir. Un seul point impose un élingage vertical à 1 brin. Deux points accessibles permettent un montage 2 brins. Trois ou quatre points de fixation stables ouvrent la possibilité des configurations d'élingue 3 brins ou 4, qui répartissent les efforts et améliorent la stabilité.

La géométrie et le centre de gravité de l'élingue

Une charge dont le centre de gravité est excentré génère des efforts asymétriques sur les brins. Si les points d'accroche ne sont pas disposés symétriquement par rapport au centre de gravité, certains brins reprennent une charge plus élevée que d'autres. Dans ce cas, un raccourcisseur permet d'équilibrer les longueurs actives de chaque brin de l'élingue chaîne de levage pour grue. Quand l'asymétrie est trop prononcée ou la stabilité insuffisante, l'utilisation d'un palonnier s'impose pour répartir les efforts et maintenir la charge horizontale.

La hauteur disponible et la longueur utile de l'élingue

La longueur utile est la distance entre les deux points de préhension de l'élingue grue. Elle détermine directement l'angle de travail en configuration multi-brins : plus les brins sont courts, plus l'angle entre eux est grand, et plus la capacité effective diminue. Une hauteur disponible limitée sous le crochet impose soit des brins plus courts, soit le recours à un palonnier pour réduire l'angle sans sacrifier de hauteur de levage. La longueur utile constitue donc une donnée à spécifier dès la phase de préparation, au même titre que la CMU.

L'environnement de travail nécessitant l'utilisation de l'élingue

L'environnement est un critère de choix au même titre que la charge à lever avec l'élingue chaîne de levage grue. Différents facteurs sont à prendre en compte.

Humidité et corrosion : les chaînes de levage en acier standard se dégradent en milieu marin ou humide ; une version inox ou des accessoires galvanisés sont à envisager.
Agents chimiques : les chaînes et câbles acier sont déconseillés en milieu acide. La résistance chimique des textiles varie selon la matière (polyester, polyamide, polypropylène) et l'agent concerné. ⚠️ Vérifier systématiquement la fiche technique fabricant selon le produit chimique réel.
Température : les chaînes de levage présentent une plage d'utilisation généralement indiquée entre -20 °C et +100 °C selon les grades. Les textiles polyester supportent couramment jusqu'à +100 °C.
Abrasion et arêtes vives : l'élingue chaîne supporte mieux les frottements sur surfaces rugueuses. La tenue du câble à l'abrasion dépend du contexte réel d'utilisation, de l'angle de contact et du rayon de courbure. ⚠️ Vérifier les recommandations fabricant et prévoir des protections adaptées selon l'usage.

Découvrez nos élingues câbles

Comment dimensionner une élingue de grue sans se tromper ?

Le dimensionnement d’une élingue de grue repose sur plusieurs critères techniques essentiels pour garantir un levage sécurisé.

La première étape consiste à vérifier la plaquette d’identification indiquant la CMU (Charge Maximale d’Utilisation ou WLL), le fabricant, le nombre de brins et les angles d’utilisation autorisés. Une élingue de levage sans identification lisible ne doit jamais être utilisée.
Le choix du nombre de brins dépend ensuite des points d’accroche disponibles et de la stabilité de la charge. Une élingue 1 brin convient à un levage vertical simple, tandis que les configurations 2, 3 ou 4 brins assurent une meilleure répartition des efforts sur des charges lourdes ou volumineuses.

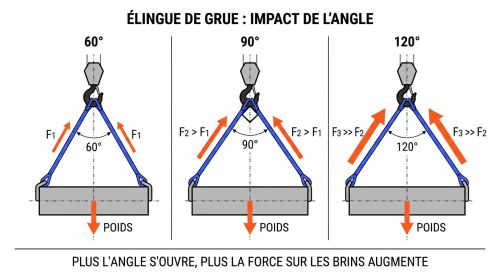

L’angle entre les brins influence également la capacité de levage. Plus il augmente, plus la tension exercée sur chaque brin devient importante. Pour cette raison, l’angle maximal autorisé reste limité à 120° afin d’éviter tout risque de surcharge ou de rupture.

Quelles règles d'utilisation et de sécurité appliquer sur chantier ou en atelier ?

Éviter les à-coups et les efforts dynamiques au levage

Un démarrage brutal multiplie les efforts instantanés dans les brins bien au-delà de la charge statique. La mise en tension doit être progressive : tendre lentement l'élingue, vérifier l'équilibre de la charge avant le décollage, puis monter doucement. Les arrêts doivent être amorcés en douceur pour éviter les oscillations et les chocs. Les à-coups sont la première cause de sollicitations excessives sur des élingues de levage correctement dimensionnées.

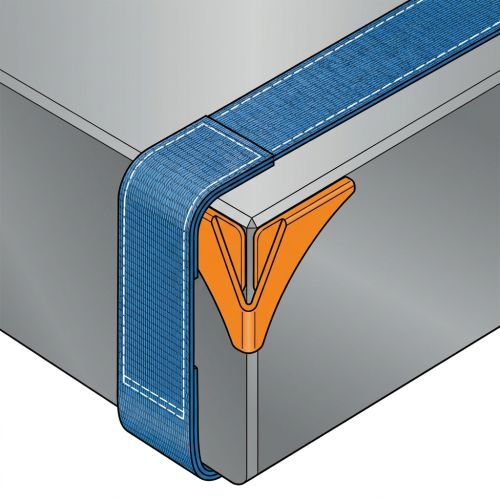

Protéger l'élingue et la charge contre les arêtes vives

Tout contact direct entre une élingue textile et une arête vive ou un angle de charge constitue un risque de coupure immédiate. Des protections d'angles (coins rigides, fourreaux en PVC ou polyuréthane) doivent être intercalées entre la charge et l'élingue de grue à chaque point de contact potentiellement agressif. Pour les chaînes et les câbles, ces protections réduisent également l'usure localisée et évitent l'endommagement de la charge.
Les protections doivent être positionnées avant la mise en tension et maintenues en place pendant toute la durée du levage.

Sécuriser la zone et la communication pendant un levage

Aucune personne ne doit se trouver sous une charge en suspension ni dans la trajectoire de déplacement. Une zone de sécurité balisée doit être établie avant tout levage. La communication entre le grutier et l'élingueur repose sur un protocole clair : signaux convenus à l'avance, confirmation visuelle ou radio avant chaque manœuvre. Une charge ne se laisse jamais en suspension sans surveillance active.

Comment contrôler, stocker et décider du rebut d'une élingue ?

Contrôle visuel avant chaque levage selon le type d'élingue de grue

Avant chaque utilisation d'une élingue de levage, un examen visuel méthodique s'impose :

Élingue chaîne : vérifier l'absence de déformation visible des maillons, d'allongement apparent, de corrosion avancée et de déformation des crochets ou mailles de tête.
Élingue câble : rechercher les fils rompus, les torons distordus, les zones d'écrasement ou d'aplatissement, la corrosion et les zones de pliage excessif.
Élingue textile : inspecter les coupures, zones d'abrasion, décolorations suspectes, dégradations des coutures et l'intégrité de la gaine pour les élingues rondes.

Dans tous les cas, vérifier que l'étiquette ou la plaquette est lisible et que la CMU correspond au besoin du levage prévu.

Contrôle périodique et traçage des vérifications de l'élingue de grue

La vérification générale périodique (VGP) des accessoires de levage, dont les élingues de grue, s'organise au moins tous les 12 mois selon l'arrêté du 1er mars 2004 et la réglementation en vigueur. Ce contrôle de l'élingue doit être réalisée par une personne qualifiée et donner lieu à un rapport consigné dans le registre de sécurité.
Chaque élingue doit être identifiée par un numéro, avec historique des contrôles (date, état constaté, statut : apte/à remettre en état/rebut) et nom du vérificateur. La traçabilité documentaire protège l'entreprise en cas d'incident et facilite la gestion du parc.

Stocker pour éviter l'usure prématurée de l'élingue de grue

Les élingues pour grue se stockent dans un local sec, abrité, propre, à l'abri des vapeurs chimiques, de l'humidité et des rayonnements UV. Les élingues chaînes et les élingues câbles ne se posent pas à même le sol ; un râtelier ou des crochets de stockage limitent les contacts abrasifs et permettent un rangement ordonné. Les élingues textiles sont particulièrement sensibles aux UV prolongés et aux contacts avec les agents chimiques : leur zone de stockage doit être strictement séparée des produits corrosifs.

Signaux imposant la mise au rebut ou l'arrêt immédiat d'une élingue grue ?

Certains défauts imposent l'arrêt immédiat sans possibilité de réparation sur site d'une élingue de levage pour grue :

Élingue de levage en chaîne : réduction de diamètre supérieure à 20 % en zone de contact, allongement visible, accessoires déformés (crochets ouverts, mailles distordues), marquage illisible.
Élingue de levage en câble : écrasement localisé, torons distordus, nombre significatif de fils rompus par rapport au pas de câble, corrosion avancée.
Élingue de levage textile : coupure ou abrasion profonde atteignant les fibres porteuses, brûlure, coutures dégradées ou attaquées, étiquette illisible, décoloration suspecte témoignant d'un contact chimique.

Une élingue grue mise au rebut doit être détruite ou rendue inutilisable pour éviter toute réutilisation accidentelle.

Quelles erreurs de terrain reviennent le plus souvent et comment les éviter ?

Erreurs fréquentes liées au dimensionnement de l'élingue et à l'angle

Choisir la CMU sans intégrer le mode d'élingage et l'angle est l'erreur la plus répandue. Une élingue 2 t en levage vertical ne soulève que 1 t en mode étrangleur (facteur 0,8). La capacité se lit toujours en fonction de la configuration réelle, jamais en levage vertical par défaut.
Dépasser 120° entre brins place chaque brin en surcharge. Ce dépassement résulte généralement de brins trop courts par rapport à la largeur de la charge. Allonger les brins ou utiliser un palonnier corrige le problème sans modifier la CMU nominale.
Oublier les protections sur arêtes vives avec un textile entraîne une coupure des fibres dès les premières secondes de tension. La protection doit être en place avant toute mise en tension.

Erreurs fréquentes liées aux accessoires et au montage de l'élingue

Raccourcir une chaîne de levage par nœud ou torsion fragilise les maillons et modifie la géométrie de charge. Seul un raccourcisseur homologué, compatible avec le grade et le diamètre, constitue une solution admissible.
Charger sur la pointe du crochet plutôt qu'au fond de la gorge génère une concentration de contrainte qui peut ouvrir le crochet. La charge doit reposer dans la partie centrale du fond du crochet.
Mélanger des accessoires de grades ou de CMU différents revient à limiter la capacité de l'élingue à celle du composant le plus faible, sans que cela soit visible à l'œil nu.

Erreurs fréquentes liées à l'exploitation et à la maintenance des élingues

Lever avec des à-coups ou des démarrages brusques multiplie les efforts dynamiques et peut provoquer une rupture sur une élingue de grue correctement dimensionnée pour la charge statique.
Utiliser une chaîne en milieu acide sans validation fabricant expose les maillons à une corrosion rapide et à une perte de résistance difficilement détectable visuellement.
Continuer à utiliser une élingue avec une identification illisible empêche toute vérification de la CMU et de la validité du contrôle périodique.
Stocker des élingues textiles à l'humidité ou à la lumière directe accélère leur dégradation chimique et mécanique sans que les dégâts soient toujours visibles en surface.

FAQ

Comment choisir entre élingue chaîne, câble et textile pour une même charge ?

La chaîne convient aux charges lourdes, aux environnements abrasifs et aux montages multi-brins avec raccourcisseurs. Le câble offre une solution souple et résistante pour les charges importantes, mais impose des contrôles plus fréquents. Le textile protège les surfaces fragiles et permet une mise en place légère, à condition de prévoir des protections sur arêtes vives et de valider la compatibilité chimique. Si les trois familles sont techniquement utilisables, l'environnement, la fragilité de la charge et les contraintes de manutention guident le choix final.

Comment l'angle entre brins réduit-il la capacité et comment rester sous 120° ?

Plus l'angle entre deux brins augmente, plus chaque brin supporte un effort supérieur à sa quote-part théorique du poids. À 90°, l'effort par brin sur un montage 2 brins est déjà multiplié par 1,42 par rapport au levage vertical. À 120°, il atteint le double. Pour rester sous 120°, il faut prévoir des brins suffisamment longs en rapport à la largeur de la charge, ou recourir à un palonnier qui écarte les points d'attache supérieurs.

2, 3 ou 4 brins : que gagne-t-on réellement selon les points d'accroche ?

Le gain est double : une capacité globale plus élevée et une meilleure stabilité de la charge. Deux brins suffisent pour les charges longues avec deux points d'accroche. Quatre brins conviennent aux charges lourdes à quatre points d'ancrage, avec une répartition des efforts sur une plus grande surface. Sur un montage 3 ou 4 brins, les tableaux fabricants précisent combien de brins sont considérés porteurs selon la géométrie de l'assemblage.

Quelle différence pratique entre grade 80, 100 et 120 en chaîne de levage ?

À calibre identique, le grade 100 offre environ 25 % de CMU de plus que le grade 80. Le grade 120 permet de réduire le poids de la chaîne d'environ 30 % par rapport au grade 100 pour une performance comparable. En pratique, le grade 80 couvre les usages standard ; les grades 100 et 120 s'utilisent quand la réduction du poids de l'élingue est un enjeu ou quand les charges à lever sont très importantes. Les accessoires doivent toujours être du même grade que la chaîne.

Quand faut-il utiliser un crochet à émerillon ?

Le crochet à émerillon est nécessaire lorsque la charge peut effectuer des rotations pendant le levage ou lors du positionnement final. Sans émerillon, la torsion se répercute sur les maillons de chaîne et sollicite les brins de manière asymétrique. L'émerillon absorbe cette rotation et protège l'intégrité de la chaîne. Il convient également dans les configurations où la chaîne risque de vriller sous l'effet du déplacement.

Une élingue sans étiquette ou plaque est-elle utilisable ?

Non. Une élingue sans identification lisible ne peut pas être utilisée. La plaquette ou l'étiquette est le seul document permettant de vérifier la CMU, le grade, le nombre de brins autorisés et la validité du contrôle périodique. Une élingue non identifiée ou non répertoriée dans le regist
