💡 L'essentiel à retenir :

Le contrôle des élingues chaînes est une obligation réglementaire encadrée par les articles R.4323-23 et R.4323-24 du Code du travail et l'arrêté du 1er mars 2004.
Trois niveaux de contrôle s'appliquent : visuel avant chaque utilisation par l'opérateur, VGP périodique au moins annuelle, et contrôle exceptionnel après tout incident ou exposition anormale.
Le retrait du service est immédiat si la plaquette d'identification est absente ou illisible, si la réduction de section dépasse 10 %, ou si des fissures, déformations ou décolorations thermiques sont visibles.
Les composants d'une élingue chaîne (chaîne, anneau de tête, maillons de jonction, crochets) doivent tous être du même grade (G80, G100 ou G120), la capacité globale étant limitée par l'élément au grade le plus faible.
Les rapports de contrôle se conservent au moins trois ans sur le lieu de travail et restent disponibles en cas de contrôle ou d'accident.

Obtenez un devis pour une élingue chaîne de levage

Le contrôle des élingues chaînes de levage est une obligation de sécurité non négociable dans les environnements industriels, sur chantier et en atelier de maintenance. Une élingue dégradée, maillon usé, crochet déformé, plaquette illisible, peut rompre sans avertissement et provoquer la chute d'une charge avec des conséquences graves. Le cadre réglementaire français fixe précisément les obligations de vérification, leur fréquence et les responsabilités associées. La connaissance de la procédure de contrôle des élingues de levage permet à tout responsable HSE, chef de parc ou responsable maintenance de structurer une démarche conforme et opérationnelle.

Découvrez nos élingues chaînes de levage

Quels éléments d'une élingue chaîne sont à contrôler exactement ?

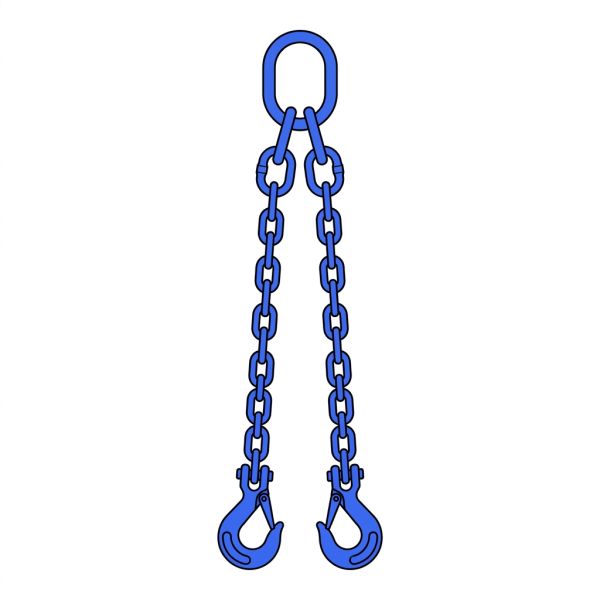

Une élingue de levage en chaîne ne se résume pas à sa chaîne. Le contrôle porte sur l'ensemble des composants qui en forment le système :

la chaîne elle-même, l'anneau ou maille de tête (point d'accrochage sur le crochet de l'appareil de levage)
les maillons de jonction reliant les brins
les crochets avec leur linguet
les éventuels raccourcisseurs permettant d'ajuster la longueur active d'un brin

La notion de grade conditionne tout le périmètre du contrôle chaîne de levage. Les grades courants sont G80, G100 et G120 ,également désignés classe 8, 10 et 12. Tous les composants d'une élingue doivent partager le même grade : assembler un crochet G80 sur une chaîne G100 revient à limiter la CMU globale au maillon le plus faible. La CMU (Charge Maximale d'Utilisation) affichée sur la plaquette ne tient que si l'homogénéité de grade est respectée sur l'ensemble de l'élingue.

Les accessoires conformes à la norme EN 1677,crochets, manilles, anneaux, maillons, émerillons en acier forgé, sont conçus pour être compatibles avec les chaînes EN 818 du même grade. La norme EN 818-4 couvre les élingues chaîne et leurs assemblages ; EN 818-6 traite du contrôle en service. Ces normes servent de référentiel technique mais ne remplacent pas la notice fabricant, qui prime en cas de divergence.

Quels contrôles organiser pour une élingue chaîne ?

Le suivi d’une élingue chaîne de levage repose sur trois niveaux de contrôle complémentaires :

le contrôle visuel avant utilisation de l'élingue de levage
la VGP périodique
le contrôle exceptionnel après incident

Chaque vérification répond à un objectif précis de sécurité et de conformité réglementaire

Dans les environnements intensifs ou agressifs (chantier, sidérurgie, milieu corrosif, forte fréquence de levage), une périodicité de contrôle plus courte peut être nécessaire afin de limiter les risques de rupture ou de déformation des accessoires de levage.

Type de contrôle sur élingue chaîne	Fréquence	Qui réalise	Contenu	Trace
Visuel avant utilisation	Avant chaque levage	Opérateur	Plaquette, état général, crochets, brins	Pas de rapport formel requis
VGP périodique	Au moins annuelle (12 mois)	Personne compétente/qualifiée	Examen état de conservation + mesures	Rapport conservé 3 ans
Contrôle exceptionnel	Après événement anormal	Personne compétente/qualifiée	Examen complet + épreuve si nécessaire	Rapport conservé 3 ans

Type de contrôle sur élingue chaîne : Visuel avant utilisation
Fréquence	Avant chaque levage
Qui réalise	Opérateur
Contenu	Plaquette, état général, crochets, brins
Trace	Pas de rapport formel requis

Type de contrôle sur élingue chaîne : VGP périodique
Fréquence	Au moins annuelle (12 mois)
Qui réalise	Personne compétente/qualifiée
Contenu	Examen état de conservation + mesures
Trace	Rapport conservé 3 ans

Type de contrôle sur élingue chaîne : Contrôle exceptionnel
Fréquence	Après événement anormal
Qui réalise	Personne compétente/qualifiée
Contenu	Examen complet + épreuve si nécessaire
Trace	Rapport conservé 3 ans

Qui peut réaliser le contrôle et signer le rapport de vérification d'une élingue chaîne ?

Le contrôle réglementaire d'une élingue de levage en chaîne doit être réalisé par une personne compétente ou qualifiée, connaissant les risques liés au levage, la réglementation applicable et les méthodes d'inspection. Cette personne peut appartenir à l'entreprise utilisatrice ou à un organisme externe spécialisé.

Les prérequis attendus sont les suivants :

Connaître les normes applicables (EN 818, EN 1677, ISO 9927) et savoir interpréter les mesures obtenues.
Être en capacité d'utiliser les instruments de mesure (pied à coulisse, mètre) et d'évaluer les défauts visuels.
Ne pas être en situation de conflit d'intérêt avec la décision de maintien en service ou de rebut.

Lorsque l'Inspection du travail exige une vérification, un organisme accrédité est requis. Dans tous les cas, la personne qui réalise le contrôle signe le rapport et en endosse la responsabilité technique. L'employeur reste responsable de la mise en œuvre et de la conservation des documents.

Comment se déroule un contrôle d'élingue chaîne ?

Vérification de l'identification et de la plaquette de l'élingue

La plaquette d'identification est le premier élément à contrôler. Elle doit comporter les informations suivantes :

marquage CE
nom ou logo du fabricant
année de fabrication
CMU pour chaque configuration d'angle (0–45° et 45–60° pour les multibrins)
grade
nombre de brins
numéro d'identification unique permettant de relier l'élingue à sa déclaration de conformité.

Si la plaquette est absente, illisible ou arrachée, l'élingue de levage n'est pas apte à être utilisée et doit être retirée du service immédiatement. Il n'existe pas d'alternative à ce retrait : sans identification, aucune CMU, aucun grade et aucune compatibilité ne peuvent être vérifiés.

Préparation de l'élingue chaîne de levage au contrôle

Un nettoyage préalable conditionne la fiabilité du contrôle d'une élingue chaîne. La graisse, la boue, les incrustations de peinture et les dépôts de rouille superficielle masquent les fissures, les stries et les réductions de section. Le nettoyage s'effectue avec une brosse métallique et, si nécessaire, un dégraissant adapté à l'acier.
L'élingue est ensuite déposée à plat sur un support propre et éclairé, dépliée entièrement pour permettre l'examen de chaque maillon. Les maillons doivent être mobiles les uns par rapport aux autres ; un blocage peut indiquer une corrosion interne ou une déformation qui n'est pas encore visible extérieurement.

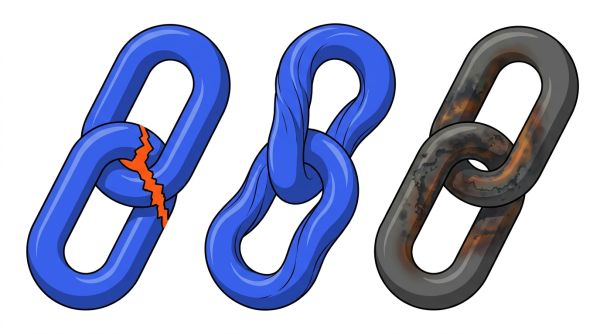

Repérage des défauts visuels de l'élingue

Le retrait en service d'une élingue chaîne de levage est immédiat et sans délai pour les défauts suivants :

Fissures sur un maillon, un crochet, un anneau de tête ou un maillon de jonction.
Entailles, stries ou rainures marquant la surface des maillons, signe d'usure sévère par frottement sur arêtes vives.
Déformations permanentes : maillon aplati, gauchi, étiré ou tordu.
Nœuds dans la chaîne, qui concentrent des contraintes et fragilisent les maillons adjacents.
Décoloration thermique (bleu, noir) indiquant une exposition à une chaleur excessive.
Corrosion marquée réduisant la section du métal ou rendant les maillons rigides.
Plaquette absente ou illisible (voir point précédent).
Linguet de crochet cassé, bloqué ou absent.
Accessoire déformé : crochet ouvert, maillon de jonction fissuré, anneau de tête ovalisé.

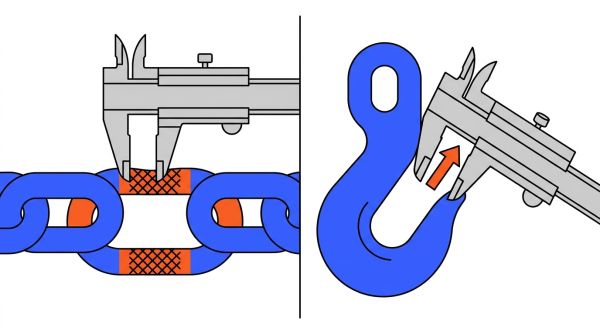

Évaluation de l'usure, de l'allongement et de l'ouverture de crochet de l'élingue

Mesure de la réduction de section

Le diamètre de chaque maillon se mesure au pied à coulisse sur deux axes perpendiculaires ; la moyenne des deux mesures donne la section résiduelle. Si la réduction dépasse 10 % du diamètre nominal, le remplacement est immédiat. Un exemple concret : une chaîne de levage de diamètre nominal 16 mm mesurée à 14,2 mm présente une perte d'environ 11 %, ce qui impose le rebut.

Mesure de l'allongement

L'allongement se mesure sur un échantillon de 5 à 10 maillons consécutifs, à comparer avec la longueur nominale correspondante. Deux seuils coexistent dans les sources disponibles : un retrait est préconisé dès 3 % d'allongement dans certains contextes, et à 5 % d'allongement dans d'autres, notamment pour les contrôles de palans. Ces valeurs ne doivent pas être harmonisées arbitrairement : la notice fabricant et la norme applicable à l'équipement font foi. En l'absence de référence précise, appliquer le seuil le plus conservateur (3 %) est la démarche la plus prudente.

Contrôle de l'ouverture du crochet

La cote d'ouverture nominale figure dans la documentation fabricant de l'élingue chaîne. La tolérance admissible citée est de + 10 % maximum par rapport à la cote d'origine. Au-delà, le crochet est à remplacer. Sur un crochet dont la cote nominale est de 30 mm, la limite de rebut est donc fixée à 33 mm.

Égalité de longueur des brins

Sur une élingue multi-brins, les brins doivent avoir la même longueur utile. Un brin perceptiblement plus long que les autres indique un allongement différentiel et compromet la répartition de charge.

Contrôle des accessoires de l'élingue de levage

Les accessoires de levage forgés sont soumis aux exigences de la norme EN 1677, qui couvre la résistance, les coefficients de sécurité, les essais et le marquage. Pour chaque accessoire, les points de contrôle sont les suivants :

Crochet : vérifier le fonctionnement du linguet (retour automatique en position fermée), l'absence de fissures sur le corps et la gorge, et l'absence d'ouverture excessive mesurée comme indiqué ci-dessus.
Maillon de jonction : vérifier que l'axe est correctement inséré et verrouillé, que le corps ne présente ni fissure ni déformation, et que l'articulation fonctionne librement.
Anneau de tête : vérifier l'absence d'ovalisation, de fissure et de corrosion marquée.
Émerillon : vérifier la rotation libre, l'absence de grippage et l'intégrité du corps et de l'axe.

La compatibilité de grade entre accessoires et chaîne de levage doit être confirmée à chaque contrôle, notamment après tout remplacement d'un composant.

Quand et comment réaliser une épreuve statique d'une élingue chaîne ?

L'épreuve statique d'une élingue chaîne s'applique dans trois situations précises :

lors de la mise en service d'un accessoire neuf sans déclaration d'aptitude à l'emploi fournie par le fabricant
lors de la remise en service après réparation importante ou modification
en cas de doute fondé sur la capacité résiduelle de l'équipement après un incident

Le principe est de faire supporter à l'accessoire une charge égale à la CMU multipliée par un coefficient d'épreuve de 1,5, maintenue pendant 15 minutes sans mouvement. Ces valeurs s'appliquent en l'absence de spécification du fabricant ; elles constituent un repère issu des pratiques constatées et ne doivent pas être présentées comme une règle universelle. La notice fabricant et la norme applicable priment systématiquement.
L'épreuve doit être réalisée dans des conditions sécurisées, avec une zone d'exclusion autour de la charge d'essai, par une personne qualifiée. Le résultat "absence de déformation permanente et de rupture" est consigné dans le rapport de vérification de l'élingue chaîne.

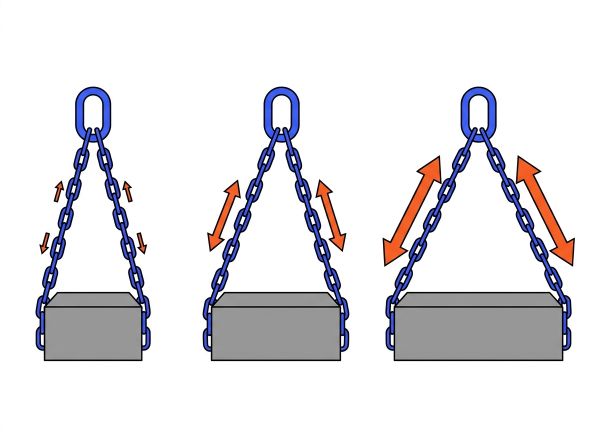

Comment gérer l'angle d'élingage et la CMU multi-brins au quotidien ?

L'angle d'élingage est le paramètre le plus fréquemment sous-estimé sur le terrain. Pour une élingue chaîne 2 brins, 3 brins ou 4 brins, la CMU affichée sur la plaquette correspond à une plage d'angle définie : typiquement 0–45° et 45–60°. Au-delà de ces plages, la CMU diminue significativement.

Voici l'effet pratique de l'angle sur les efforts dans chaque brin :

Pour un angle entre brins inférieur à 45°, la CMU multi-brins est proche de la somme des CMU individuelles.
Entre 45° et 90°, la CMU effective baisse d'environ 25 à 30 % selon la configuration.
Au-delà de 60° d'inclinaison par rapport à la verticale, soit environ 120° entre brins, l'utilisation sans palonnier de l'élingue chaîne de levage est interdite.

Les abaques fabricant et les tableaux de charge fournis avec l'élingue font référence. Lorsque la charge est large et impose un angle important, l'utilisation d'un palonnier permet de ramener les brins à la verticale et de récupérer la CMU nominale.

Quels documents et quelle traçabilité tenir pour rester conforme en cas d'audit élingue ?

La traçabilité documentaire est le reflet de la maîtrise du parc d'élingues chaînes de levage. Un registre de sécurité lacunaire ou des rapports introuvables exposent l'employeur à une responsabilité sans recours en cas d'accident.

Les documents à tenir à jour pour chaque élingue chaîne simple brin ou multi-brins sont les suivants :

Déclaration CE de conformité et certificat fabricant, liés au numéro d'identification unique de l'élingue.
Rapport de chaque VGP, daté, signé, avec mesures et décision (conforme, sous surveillance, rebutée).
Inventaire du parc avec identification unique de chaque équipement, grade, CMU, nombre de brins, date de mise en service.
Historique des interventions : réparations, remplacements de composants, épreuves réalisées.

L'identification unique de chaque élingue s'effectue via sa plaquette d'identification. Le marquage direct par gravure ou frapper sur la chaîne est déconseillé car il peut créer des amorces de fissure. La solution retenue en pratique est l'apposition d'une plaquette ou d'une bague d'identification supplémentaire, à condition qu'elle ne gêne pas le fonctionnement des maillons.

En cas de plaquette perdue ou illisible, la procédure est la suivante : retirer l'élingue du service immédiatement, tenter de reconstituer l'identification via les documents d'achat ou le fabricant, et ne remettre l'élingue en service qu'après replaquage par un atelier habilité ayant pu vérifier les caractéristiques d'origine. Une élingue non identifiable ne peut pas être réparée ni remise en service.

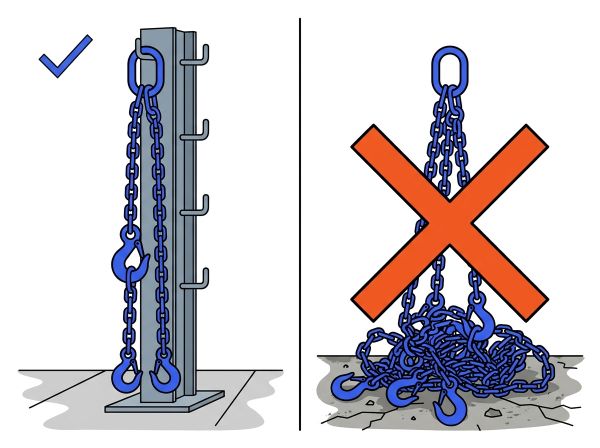

Comment prolonger la durée de vie d'une élingue chaîne ?

La durée de vie d’une élingue chaîne dépend directement de ses conditions d’utilisation, de stockage et d’entretien. Après chaque usage, les chaînes de levage doivent être stockées sur un support adapté, à l’abri de l’humidité, des projections et des produits corrosifs afin de limiter les risques d’usure prématurée. Un nettoyage régulier suivi d’une légère lubrification aide également à prévenir la corrosion des maillons.

Lors des opérations de levage, il est recommandé d’éviter les chocs, les à-coups et le contact avec des arêtes vives susceptibles d’endommager la chaîne ou les accessoires. L’utilisation de protections d’angle améliore la sécurité et réduit les contraintes mécaniques. En environnement intensif ou exposé à des températures extrêmes, des contrôles plus fréquents permettent de garantir la conformité et la fiabilité de l’élingue chaîne.

FAQ

Quelle est la fréquence minimale réglementaire de la VGP des élingues chaînes ?

La VGP des accessoires de levage, dont les élingues chaînes, est au moins annuelle au sens de l'arrêté du 1er mars 2004. En pratique, une utilisation intensive ou un environnement agressif (températures élevées, humidité importante, poussières abrasives) justifie une périodicité plus courte. Certaines sources citent une fréquence trimestrielle dans des contextes de chaînes de palan à forte sollicitation. La personne compétente arrête la fréquence adaptée en fonction de l'usage réel.

Qui peut signer un rapport de VGP d'élingue chaîne en France ?

Le rapport est signé par la personne qualifiée ou compétente ayant réalisé le contrôle. Cette personne peut être un salarié de l'entreprise disposant des connaissances requises ou un technicien d'un organisme de contrôle externe. Lorsque l'Inspection du travail prescrit une vérification, un organisme accrédité est requis et son technicien signe le rapport.

Que faire si la plaquette d'identification d'une élingue est perdue ou illisible ?

L'élingue est retirée du service immédiatement. La première démarche consiste à reconstituer l'identification à partir des documents d'achat, de la déclaration CE de conformité ou en contactant le fabricant. Si les caractéristiques d'origine peuvent être prouvées par un document, un atelier habilité peut procéder au replaquage avant remise en service. En l'absence de toute preuve documentaire, l'élingue est mise au rebut.

Peut-on réparer une élingue chaîne endommagée sur site ?

Non. Toute réparation doit être réalisée par un organisme expert ou atelier habilité, disposant des équipements de test adaptés et de la traçabilité nécessaire. Les accessoires
