Échangeur thermique : fonctionnement, types et usages industriels

💡 L'essentiel à retenir :

• Un échangeur thermique transfère de l'énergie calorifique entre deux fluides sans les mélanger, via une paroi séparatrice : il permet de chauffer, refroidir, condenser, évaporer ou récupérer de la chaleur fatale.
• Les quatre grandes familles sont : air/air (récupération sur ventilation), plaques (liquide/liquide, compacité, nettoyage aisé), tubes et calandre (hautes températures et pressions, chimie/pétrochimie) et régénératifs (gaz chauds, inversion de flux).
• Le facteur qui dégrade le plus la performance est l'encrassement (fouling) : il réduit le coefficient de transfert U, augmente les pertes de charge ΔP et peut entraîner jusqu'à 30 % de perte de rendement thermique.

Dans un process industriel, la chaleur est rarement produite exactement là où on en a besoin, ni exactement à la température qui convient. Les échangeurs thermiques répondent à ce défi en redistribuant l'énergie thermique au sein des installations, sans perte de matière et sans mélange des circuits.
Concrètement, un échangeur de chaleur permet de préchauffer l'air neuf entrant grâce à l'air vicié extrait, de refroidir l'huile hydraulique pour protéger les systèmes en pression, de récupérer la chaleur des fumées d'un four industriel pour préchauffer le combustible, ou encore de condenser les vapeurs en sortie de réacteur chimique. Chacun de ces usages réduit directement la puissance thermique à produire par les utilités et diminue la consommation d'énergie primaire.

Un échangeur thermique à paroi est un équipement dans lequel deux fluides échangent de la chaleur à travers une surface solide conductrice, sans entrer en contact direct. Cette séparation physique est fondamentale : elle préserve l'intégrité des deux circuits, évite la contamination croisée et permet d'opérer à des pressions différentes de part et d'autre de la paroi.

Le transfert thermique dans un échangeur repose sur deux mécanismes combinés.

La manière dont les deux fluides circulent l'un par rapport à l'autre influence directement la différence de température disponible à chaque point de l'échangeur thermique.

Le choix d'un échangeur thermique dépend des fluides en présence, des niveaux de pression et de température, des contraintes d'encrassement et des exigences de maintenance. Le panorama ci-dessous couvre les quatre familles dominantes.

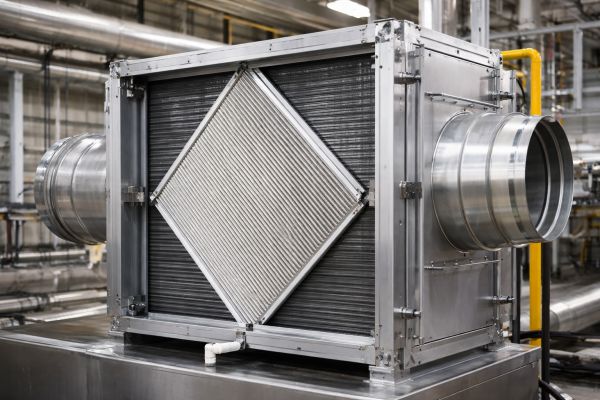

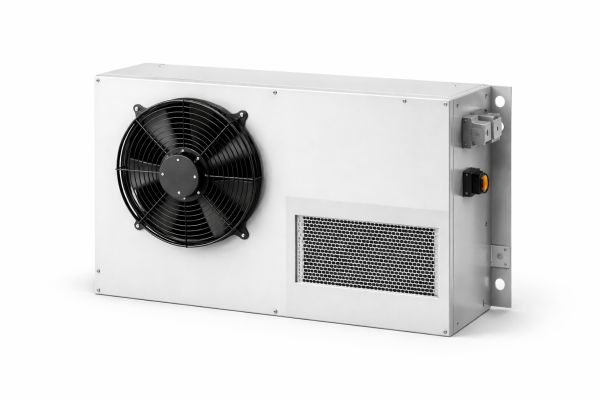

Les échangeurs air-air transfèrent la chaleur entre deux flux d’air sans les mélanger. En ventilation double flux, ils récupèrent l’énergie de l’air extrait pour préchauffer l’air neuf, avec des rendements généralement compris entre 50 et 85 %. Ces échangeurs thermiques air offrent une solution compacte et performante, largement utilisée dans les applications tertiaires et industrielles. Selon leur conception, ils assurent une séparation des flux plus ou moins stricte et peuvent, dans certains cas, entraîner un léger transfert d’humidité ou de contaminants.

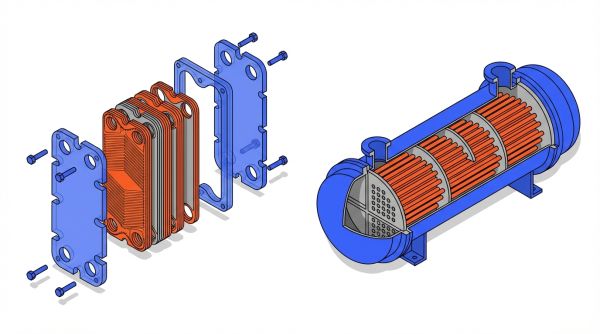

L'échangeur thermique à plaques est constitué d'un empilement de plaques ondulées (motif chevrons) formant des canaux alternés pour chaque fluide. Les ondulations favorisent la turbulence, ce qui explique son coefficient U élevé dans un volume réduit. Il existe en trois conceptions principales :

• Plaques et joints (démontable) : les joints périphériques permettent l'ouverture complète pour nettoyage ou ajout de plaques (modularité de capacité). La pression de service est généralement limitée à environ 25–30 bar, et la température à 130–150 °C selon les joints.
• Plaques brasées ou soudées : sans joint, ces versions d'échangeur à plaque tolèrent des pressions plus élevées (jusqu'à 50 bar selon les cas) et des fluides dangereux, au prix de la démontabilité.
• Double paroi : deux plaques soudées dos à dos avec détection de fuite entre les deux, utilisée quand la contamination croisée est inacceptable (secteur pharmaceutique, agroalimentaire).

Les pertes de charge peuvent être élevées dans les canaux étroits, particulièrement si les fluides sont visqueux ou chargés en particules. Les échangeurs à plaques conviennent principalement aux applications liquide/liquide : utilités eau glacée/eau chaude, agroalimentaire (pasteurisation), industrie chimique pour fluides peu chargés.

L'échangeur thermique tubulaire (ou tubes et calandre) place un faisceau de tubes à l'intérieur d'une enveloppe cylindrique appelée calandre. Un fluide circule à l'intérieur des tubes, l'autre dans la calandre autour des tubes. Des chicanes internes imposent un trajet sinueux au fluide de calandre, ce qui augmente la turbulence et améliore le transfert.
Sa résistance mécanique le destine aux applications sous hautes pressions et hautes températures, caractéristiques de la chimie, de la pétrochimie et du raffinage. Le coefficient U plus faible que les plaques se compense par une surface d'échange plus grande. L'accès à l'intérieur des tubes pour le nettoyage mécanique est facilité lorsque les boîtes de distribution sont amovibles (configuration dite à tête flottante ou à boîtes amovibles). Les durées de vie dépassent généralement 20 à 25 ans lorsque la maintenance est régulière.

L'échangeur thermique régénératif ne transfère pas la chaleur en continu : une masse solide (lits céramiques, matrice métallique, roue) absorbe la chaleur d'un flux chaud pendant une phase, puis la restitue à un flux froid lors de la phase suivante, grâce à une inversion de flux ou une rotation mécanique. L'oxydation thermique régénérative (RTO), par exemple, utilise des lits de céramique pour préchauffer les gaz entrants par la chaleur des gaz traités sortants, réduisant très significativement la consommation de combustible auxiliaire. Ces systèmes trouvent leurs applications dans le traitement de gaz industriels, les fours de traitement thermique et le traitement des COV (composés organiques volatils). La vigilance porte sur l'étanchéité lors de l'inversion de flux et sur l'encrassement des lits céramiques par des poussières ou des produits condensés.

La sélection d'un échangeur thermique part toujours des contraintes du procédé, pas de la technologie. La démarche consiste à qualifier les fluides, définir les objectifs thermiques, établir les contraintes hydrauliques et mécaniques, puis identifier la ou les technologies compatibles.
Les fluides corrosifs dictent le choix des matériaux :

Le rendement thermique d'un échangeur de chaleur mesure la chaleur effectivement transférée par rapport au maximum théorique possible selon les températures d'entrée. En conditions réelles, ce rendement s'écarte du niveau théorique sous l'effet de trois facteurs principaux.
L'encrassement est le premier facteur de dégradation : les dépôts forment une couche isolante qui réduit U, augmente la résistance thermique et force l'équipement à consommer plus d'énergie pour atteindre la même consigne. Une perte de rendement de 30 % et une surconsommation allant jusqu'à 40 % sont documentées sur des échangeurs fortement encrassés.

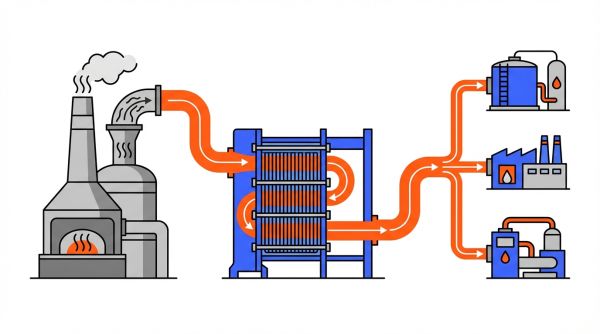

La valorisation d'une chaleur fatale suit une démarche en quatre étapes structurées.

Un retour sur investissement de 1 à 3 ans est observé sur des projets bien dimensionnés, selon le prix de l'énergie et le gisement disponible. En France, les Certificats d'Économies d'Énergie (CEE) couvrent plusieurs fiches dédiées à la récupération de chaleur industrielle (notamment IND-UT-118 pour fours, IND-UT-103 pour compresseurs). Le Fonds Chaleur de l'ADEME finance jusqu'à 20 % de l'investissement pour les grandes entreprises, et davantage pour les projets de réseau de chaleur renouvelable.

Les échangeurs thermiques interviennent dans presque tous les secteurs industriels, avec des architectures et des contraintes propres à chacun.
Métallurgie et fonderie : les fours de fusion génèrent des fumées à haute température (généralement > 400 °C). Les échangeurs tubulaires récupèrent cette énergie pour préchauffer l'air de combustion ou produire de la vapeur, réduisant directement la consommation de combustible. La présence de poussières et de composés corrosifs impose des matériaux et des géométries résistants à l'abrasion et à la corrosion haute température.
Agroalimentaire : les exigences sanitaires dictent l'emploi d'échangeurs à plaques en inox 316L, conçus sans zones mortes et compatibles CIP/NEP. Les pasteurisateurs à plaques pour produits laitiers ou jus de fruits en sont l'exemple le plus répandu. Les plaques à double paroi avec détection de fuite protègent contre toute contamination croisée entre le fluide de chauffe et le produit alimentaire.
Chimie et pétrochimie : les réacteurs chimiques nécessitent un contrôle précis de la température pour maîtriser la cinétique des réactions. Les échangeurs tubulaires dominent en raison de leur résistance aux hautes pressions et aux fluides agressifs. La condensation des vapeurs de solvants en sortie de réacteur est également assurée par des condenseurs tubulaires ou à plaques selon la corrosivité du milieu.
Traitement d'air industriel : les cabines de peinture, les sécheurs industriels et les centrales de ventilation de grandes surfaces ou d'ateliers intègrent systématiquement des échangeurs thermiques air/air pour récupérer l'énergie de l'air extrait. Dans les sécheurs industriels, des échangeurs à gaz/air préchauffent l'air de séchage grâce aux fumées chaudes, réduisant la puissance des brûleurs.

Les échangeurs thermiques opérant sous pression sont soumis à la Directive Équipements sous Pression (DESP/PED) selon leur catégorie de risque. Cette réglementation impose des essais de résistance, des inspections périodiques et un marquage CE pour les équipements au-delà des seuils de pression/volume définis.

L'échangeur à plaques génère une forte turbulence dans ses canaux étroits, ce qui limite la sédimentation et auto-nettoie partiellement la surface. Cependant, ses passages étroits (5 à 10 mm) se bouchent plus rapidement si les fluides contiennent des particules solides ou des fibres. L'échangeur thermique tubulaire, avec ses diamètres de tubes plus grands, tolère mieux les fluides chargés ; son nettoyage mécanique par brossage est direct sur les modèles à têtes amovibles.

Trois indicateurs convergents confirment un encrassement : une hausse de la pression différentielle sur le circuit concerné (ΔP mesurée en continu ou lors d'une tournée), une réduction de l'écart de température entre entrée et sortie par rapport à la valeur de référence (qui indique une baisse de U), et une augmentation de la consommation des utilités en aval (chaudière, pompe, ventilateur) pour maintenir la même consigne de process. L'enregistrement historique de ces trois valeurs constitue un outil de surveillance prédictive simple et efficace.

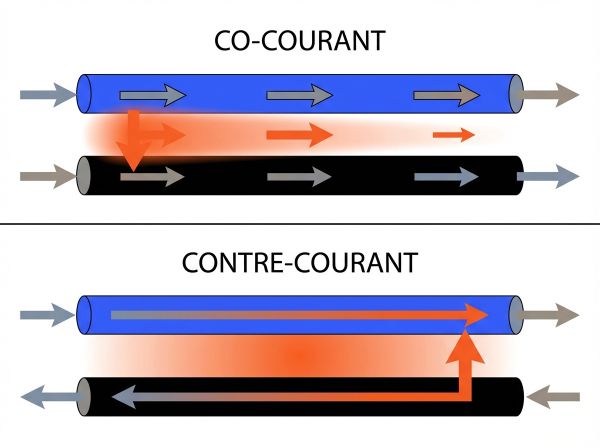

En contre-courant, le fluide froid en fin de parcours rencontre le fluide chaud en début de parcours (à sa température maximale), maintenant un ΔT non nul sur toute la longueur de l'échangeur. En co-courant, les deux fluides tendent vers la même température de sortie, ce qui annule la force motrice du transfert avant la fin de l'appareil. Pour une même surface d'échange, le contre-courant permet donc d'atteindre des températures de sortie plus proches de la température d'entrée du fluide opposé, ou de réduire la surface nécessaire pour un objectif thermique donné.

Un rendement de récupération thermique élevé (> 75–80 %) suppose une surface d'échange importante ou un espacement réduit entre plaques, ce qui augmente la résistance au passage de l'air et donc la consommation des ventilateurs (SFP). L'arbitrage se fait en comparant l'économie d'énergie thermique générée par le rendement plus élevé.
