Différence entre sangle et élingue : guide et normes

Pourquoi sangle et élingue sont-elles souvent confondues sur le terrain ?
Quelles sont les familles d'élingues et leurs usages en levage ?
À quoi sert une sangle, et dans quels cas ne sert-elle pas au levage ?
Quelles normes et quels marquages vérifier avant d'acheter ou d'utiliser ?
Comment l'angle d'élingage et le nombre de brins modifient-ils la capacité ?
Quels critères pour choisir entre une élingue et une sangle selon l'usage ?
FAQ

💡 L'essentiel à retenir :

Une élingue est un accessoire de levage normé, conçu pour relier un appareil de levage à une charge. Elle peut être textile, chaîne ou câble.
Une sangle d'arrimage sert à maintenir une charge sur un véhicule en transit. Elle ne relève pas du levage et son utilisation comme élingue constitue une non-conformité grave.
Les normes de référence diffèrent selon l'usage : EN 1492-1 et EN 1492-2 pour les élingues textiles, EN 818 pour la chaîne, EN 13414-1 pour le câble, EN 12195-2 pour l'arrimage.
La capacité s'exprime en CMU/WLL pour le levage, en LC pour l'arrimage : ces deux indicateurs ne sont pas interchangeables.
Un angle d'élingage supérieur à 120° entre les brins réduit significativement la capacité utile. Il convient de s'efforcer de le limiter à 90° en pratique.
Toute élingue ou sangle dont l'étiquette est absente ou illisible doit être retirée immédiatement du service.

Devis pour une élingue câble

Sur le terrain, le mot « sangle » désigne couramment des équipements très différents : une sangle à cliquet pour camion, une élingue textile plate pour pont roulant, voire une sangle de maintien lors d'une opération de manutention. Cette confusion lexicale génère des erreurs d'achat et, dans les cas les plus graves, des accidents lors d'opérations de levage. Cet article explique les différences de fonction entre sangle et élingue, présente les normes applicables à chaque usage, et fournit les critères concrets pour choisir le bon équipement selon le contexte : levage industriel, arrimage transport ou manutention sur chantier.

Devis pour une élingue textile

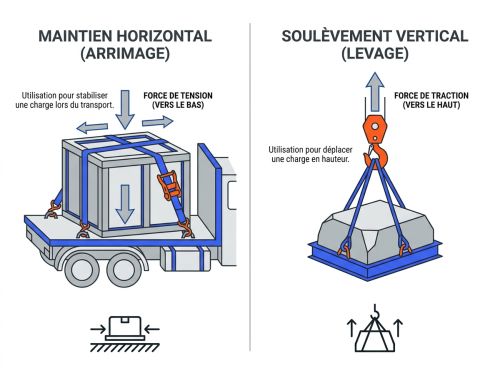

Pourquoi sangle et élingue sont-elles souvent confondues sur le terrain ?

Le terme « sangle » désigne en réalité une matière textile tissée, généralement en polyester, polyamide ou polypropylène, utilisée comme composant dans de nombreux équipements. Une élingue textile plate (aussi appelée élingue sangle plate) est fabriquée à partir de sangle, mais c'est un produit fini, identifié, certifié pour le levage. Une sangle d'arrimage, elle aussi en polyester tissé, répond à une fonction totalement différente.

La confusion vient du fait que les deux équipements peuvent se ressembler visuellement. La différence réside dans la conception, le marquage et la norme applicable. Utiliser une sangle d'arrimage pour soulever une charge, c'est contourner les exigences de la norme EN 1492-1 au profit d'un produit conçu selon EN 12195-2, avec un coefficient de sécurité inférieur de moitié (2 pour l'arrimage contre 7 pour les élingues textiles en levage). Cette erreur est l'une des plus fréquemment relevées lors des audits sécurité en atelier et sur chantier.

Devis pour une élingue chaîne de levage

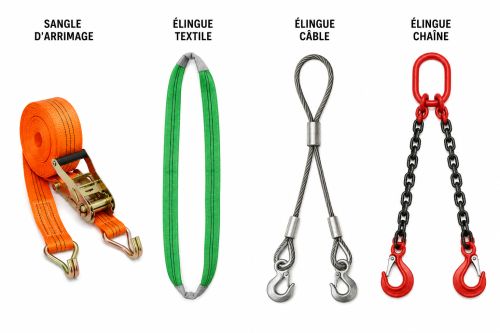

Critère	Sangle d'arrimage	Élingue textile de levage
Usage prévu	Maintien de charge en transport	Levage/manutention avec appareil
Norme	EN 12195-2	EN 1492-1 (plate) / EN 1492-2 (ronde)
Capacité	LC en daN (ex. 2 000 / 5 000 daN)	CMU/WLL en tonnes (ex. 1 t à 10 t)
Coefficient de sécurité	Minimum 2	7
Marquage étiquette	Étiquette bleue cousue, LC, fabricant	Couleur selon CMU, norme, CMU, CE
Accessoires	Crochet plat, cliquet, tendeur	Crochets, manilles, protections d'angle
Contrôle périodique	Inspection avant chaque transport	VGP annuelle par personne compétente
Critères de rebut	Étiquette illisible, coupure, déformation	Étiquette illisible, coupure, brûlure, gaine abîmée
Risques typiques	Rupture si utilisée en levage	Coupure sur arête vive sans protection

Découvrez nos élingues chaînes de levage

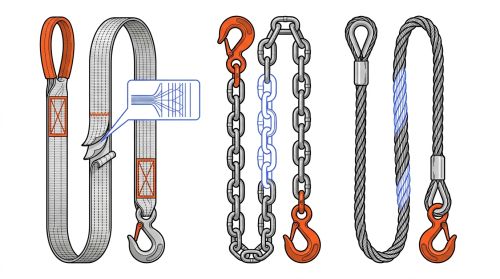

Quelles sont les familles d'élingues et leurs usages en levage ?

Une élingue de levage est l'élément souple qui fait le lien mécanique entre l'appareil de levage (grue, pont roulant, palan, palonnier) et la charge à soulever. Elle se compose d'une extrémité haute raccordée au crochet de l'appareil, d'un corps porteur, et d'une extrémité basse adaptée à la prise de charge. Elle peut se monter en 1 à 4 brins selon les besoins de répartition des efforts.
Trois grandes familles existent :

lingues textiles (sangle plate ou ronde sans fin) : légères, souples, adaptées aux charges fragiles ou avec surfaces délicates.
Élingues chaîne : robustes, résistantes à l'usure, adaptées aux environnements abrasifs et aux charges lourdes répétitives.
Élingues câble : polyvalentes, avec une bonne résistance à la traction et des terminaisons variées (boucle, cosse-cœur, crochet).

Découvrez nos élingues câbles

Élingues textiles plates et rondes : quelles différences pratiques ?

L'élingue sangle plate (norme EN 1492-1) se présente sous forme de bande tissée avec des boucles cousues aux extrémités. Sa surface d'appui large la rend adaptée aux charges planes et rigides. Sa CMU standard en levage droit va généralement de 1 à 10 tonnes, et certains ateliers en fabriquent sur mesure jusqu'à 100 t.

L'élingue ronde sans fin (norme EN 1492-2), aussi appelée estrope ou élingue tubulaire, est constituée d'un faisceau de fils porteurs en polyester enroulés et protégés par un fourreau textile. Elle répartit la charge de façon homogène sur toute la circonférence, ce qui la rend préférable pour les charges cylindriques, les surfaces peintes ou les formes irrégulières.

Les deux types s'identifient par un code couleur indiquant la CMU :

violet pour 1 000 kg
vert pour 2 000 kg
jaune pour 3 000 kg
gris pour 4 000 kg
rouge pour 5 000 kg
bleu pour 8 000 kg
orange pour 10 000 kg ou plus

Dans les deux cas, toute arête vive expose les fibres à une coupure nette. Des fourreaux ou des protections d'angle doivent être systématiquement utilisés lorsque la charge présente des angles saillants.

Découvrez nos élingues textiles

Élingues chaîne et câble : quand les privilégier ?

L'élingue chaîne de levage (norme EN 818) s'impose dans les environnements exigeants :

charges lourdes
abrasion
températures de -20 °C à +100 °C

Le grade 80 est le plus répandu ; les grades 100 et 120 offrent une capacité supérieure à diamètre moindre. Les milieux acides sont à proscrire, car l'acide attaque les maillons acier. La plaquette d'identification de l'élingue porte la CMU, le grade et la traçabilité fabricant.

L'élingue câble (norme EN 13414-1) convient aux levages nécessitant rigidité et résistance à la traction. Une âme métallique apporte de la robustesse ; une âme textile offre plus de souplesse pour les surfaces délicates. Les terminaisons à cosse-cœur protègent la boucle et prolongent la durée de vie. L'élingue de levage en câble est plus sensible à l'écrasement et à la corrosion que la chaîne, et ses fils cassés sont un signal de retrait immédiat.

À quoi sert une sangle, et dans quels cas ne sert-elle pas au levage ?

Le terme « sangle » recouvre trois réalités distinctes en milieu professionnel.

La sangle d'arrimage (norme EN 12195-2) est conçue pour maintenir une charge immobile sur un véhicule en cours de transport. Elle fonctionne en tension via un tendeur à cliquet, avec des crochets accrochés aux points d'ancrage du plateau. Sa capacité se mesure en LC (Load Capacity) en daN, avec un facteur de sécurité minimum de 2. Les largeurs les plus courantes sont 50 mm et 75 mm. Ce produit porte une étiquette bleue cousue. Il ne doit jamais être utilisé pour soulever une charge.

La sangle de maintien ou de traction est utilisée pour guider, retenir ou tirer une charge au sol, sans la soulever. Elle ne constitue pas une élingue de levage sauf si le produit est explicitement normé levage, ce qui se vérifie sur l'étiquette.

L'élingue sangle plate est la seule « sangle » qui relève du levage. Elle est fabriquée, testée et marquée conformément à EN 1492-1, avec une CMU exprimée en tonnes et un marquage CE. Ce produit est un accessoire de levage à part entière.

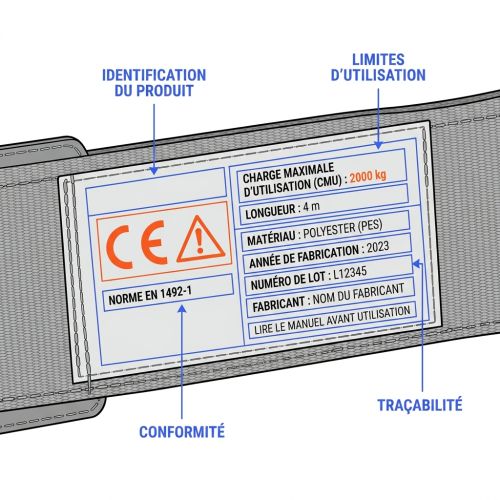

Quelles normes et quels marquages vérifier avant d'acheter ou d'utiliser ?

Chaque famille d'équipement relève d'une norme spécifique. Avant tout achat ou utilisation, la vérification du marquage sur l'étiquette ou la plaquette est le premier geste de conformité.

EN 1492-1 : élingues textiles plates. L'étiquette indique la CMU, la matière (couleur bleue pour le polyester, verte pour le polyamide, brune pour le polypropylène), le fabricant et le marquage CE.
EN 1492-2 : élingues textiles rondes. Même logique de marquage, avec en plus le code couleur de CMU visible sur la gaine.
EN 818 (chaîne) et EN 818-6 (utilisation) : la plaquette métallique fixée à la maille de tête indique le grade, la CMU de l'élingue, le diamètre nominal et la traçabilité.
EN 13414-1 (câble) : l'étiquette ou la plaquette précise la CMU, la construction du câble et les terminaisons.
EN 12195-2 (arrimage) : l'étiquette bleue cousue mentionne la LC en daN et le fabricant.

La règle opérationnelle est simple : une élingue ou une sangle sans étiquette lisible ne doit pas être utilisée. Elle doit être retirée du service et soumise à l'examen d'une personne compétente avant toute remise en circulation.

La CMU (Charge Maximale d'Utilisation) ou WLL (Working Load Limit) désigne la charge maximale admissible en service pour un équipement de levage. Elle tient compte d'un coefficient de sécurité intégré lors de la fabrication : 7 pour les textiles, 5 pour les câbles acier, 4 pour les chaînes. Ce coefficient signifie qu'une élingue textile de 2 t CMU résiste à une charge de rupture d'au moins 14 t.
La LC (Load Capacity) est l'indicateur équivalent pour l'arrimage. Avec un facteur de sécurité de 2 seulement, une sangle d'arrimage de 5 000 daN LC supporte 10 000 daN avant rupture. Cette différence de coefficient confirme que les deux produits ne sont pas interchangeables.

Ces valeurs figurent sur l'étiquette fabricant. Il convient de toujours s'y référer plutôt qu'à des tableaux génériques.

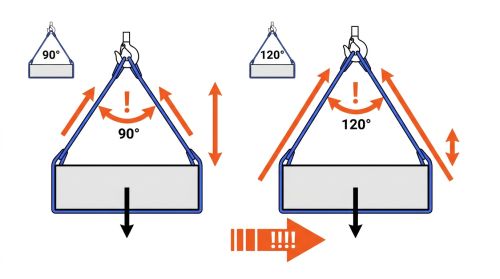

Comment l'angle d'élingage et le nombre de brins modifient-ils la capacité ?

Plus l'angle formé entre les brins d'une élingue multi-brins s'ouvre, plus chaque brin supporte un effort supérieur à la fraction du poids de la charge. La capacité utile de l'assemblage diminue donc avec l'angle.

En pratique, avec deux brins de 1 t CMU chacun, la charge admissible à 90° entre brins est de 1,4 t. Ce chiffre est inférieur à la somme arithmétique des CMU, précisément parce que l'angle crée des efforts supplémentaires dans chaque brin. Il convient de s'efforcer de travailler à un angle inférieur à 90° entre brins, et de ne jamais dépasser 120°. Au-delà de 120°, les efforts dans les brins dépassent la CMU par brin, ce qui expose à la rupture même avec une charge nominalement inférieure à la CMU affichée.

Lorsque la largeur de la charge impose un angle trop ouvert, la solution consiste à utiliser des élingues plus longues ou à intercaler un palonnier, qui supprime le problème d'angle en maintenant les brins verticaux.
Pour une élingue 3 ou 4, il faut noter que seuls 2 brins sur 4 sont réputés porteurs dans les calculs de charge selon les pratiques courantes. Une configuration d'élingue 4 brins de 1 t CMU autorise ainsi une charge d'environ 2,1 t, pas 4 t.

Quels critères pour choisir entre une élingue et une sangle selon l'usage ?

Le choix d'un équipement de levage ou d'arrimage se déroule en suivant plusieurs paramètres :

Poids de la charge et CMU/LC requise : la CMU de l'élingue doit être supérieure au poids de la charge, avec une marge de sécurité recommandée de 20 à 25 %.
Mode de prise : en panier, en étrangleur ou en brins verticaux. Le mode étrangleur réduit la CMU à environ 80 % ; le tableau fabricant précise les abattements applicables.
Longueur utile : elle conditionne l'angle de travail en multi-brins. Une élingue trop courte force l'angle à s'ouvrir.
Forme et nature de la charge : les arêtes vives imposent des protections pour les textiles. Pour les charges à angles saillants prononcés, une élingue chaîne ou câble résiste mieux.
Environnement : abrasion → chaîne ou câble ; chimie acide → textile polyester plutôt que chaîne ; températures élevées → chaîne ou câble (jusqu'à 200 °C avec abattement de CMU) ; UV prolongés → protéger les textiles.
Fréquence d'usage : pour des levages très fréquents, la chaîne offre une durée de vie plus longue. Le textile convient aux opérations ponctuelles sur charges fragiles.
Légèreté et maniabilité : le textile est nettement plus léger que la chaîne et le câble, ce qui facilite la manutention au quotidien.

FAQ

Une sangle à cliquet peut-elle servir au levage ?

Non. Une sangle à cliquet est conçue selon la norme EN 12195-2 pour l'arrimage de charge en transport. Elle dispose d'un facteur de sécurité de 2 et sa LC est exprimée en daN. Elle n'est pas conçue, testée ni marquée pour le levage. Son utilisation pour soulever une charge constitue une non-conformité réglementaire et expose à un risque de rupture grave.

Quelle différence entre LC et CMU/WLL ?

La CMU (ou WLL) désigne la charge maximale d'utilisation pour un équipement de levage, avec un coefficient de sécurité de 7 pour les textiles, 5 pour les câbles et 4 pour les chaînes. La LC est l'équivalent pour les systèmes d'arrimage transport, avec un coefficient de sécurité minimum de 2. Ces deux valeurs ne sont pas comparables ni substituables.

Que faire si l'étiquette d'une élingue est illisible ?

L'élingue doit être retirée immédiatement du service. Sans étiquette lisible, la CMU, la norme de conformité, le fabricant et la traçabilité sont inconnus. L'utilisation d'un tel équipement engage la responsabilité de l'exploitant. Seule une personne compétente peut décider, après examen, si l'élingue peut être remise en service avec une nouvelle identification.

Quel angle d'élingage ne faut-il pas dépasser ?

L'angle entre brins ne doit pas dépasser 120°. Au-delà, les efforts dans chaque brin dépassent la CMU par brin, ce qui expose à la rupture. En pratique, les opérateurs s'efforcent de travailler à 90° ou moins entre les brins pour maintenir une marge de sécurité confortable. En cas d'angle contraint par la géométrie de la charge, l'utilisation d'un palonnier ou d'élingues plus longues résout le problème.

Élingue plate ou ronde : comment décider rapidement ?

L'élingue plate (EN 1492-1) convient aux charges planes, rigides et stables où la surface d'appui large est un avantage. L'élingue ronde (EN 1492-2) est préférable pour les charges fragiles, cylindriques, peintes ou de forme irrégulière, car elle épouse la forme de la charge sans créer de point de pression localisé. Dans les deux cas, les arêtes vives imposent des protections complémentaires.
