Compresseur scroll sous-dimensionné : quels risques pour vos équipements et votre activité ?

💡 À retenir :

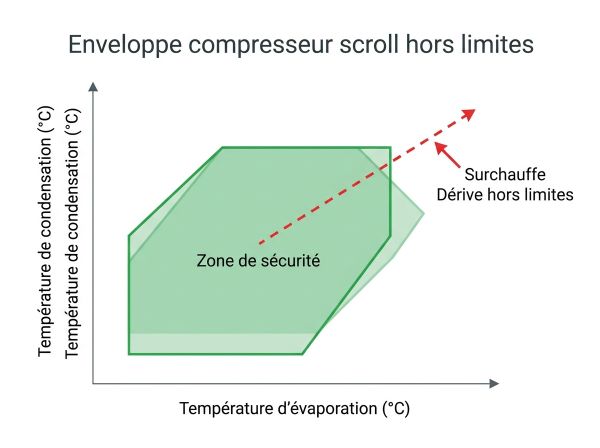

• Un compresseur scroll sous-dimensionné fonctionne en continu sans jamais atteindre la consigne, ce qui place systématiquement le compresseur hors de son enveloppe de fonctionnement et accélère son usure.
• Le short cycling (démarrages/arrêts répétés) n'est pas toujours une cause initiale : il peut apparaître comme réponse de la régulation à un sous-dimensionnement, générant des contraintes thermiques et mécaniques répétées sur les spirales et les roulements.

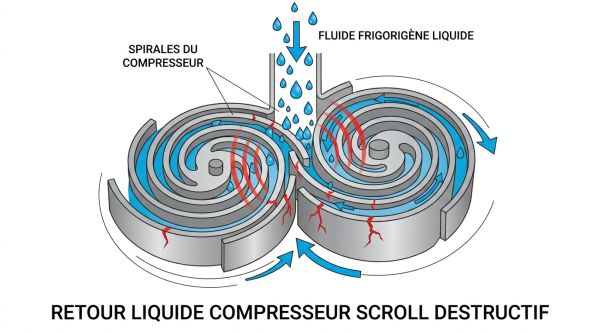

• Une surchauffe instable ou trop basse expose directement au risque de retour de liquide (slugging, floodback, flooded start), mécanisme le plus destructeur pour un compresseur scroll.
• Le mauvais retour d'huile aggravé par les cycles courts et les charges partielles peut provoquer une usure grave bien avant qu'elle ne soit visible à l'exploitation.
• Remplacer le compresseur sans traiter la cause racine du sous-dimensionnement conduit systématiquement à une nouvelle panne, souvent plus rapide que la première.

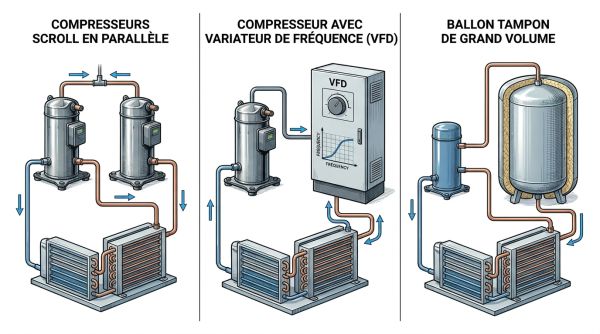

• Des solutions de fond existent : ajout d'un second scroll en parallèle, variateur de fréquence (VFD), volume tampon et optimisation de la tuyauterie permettent d'adapter la capacité sans remplacer l'installation.

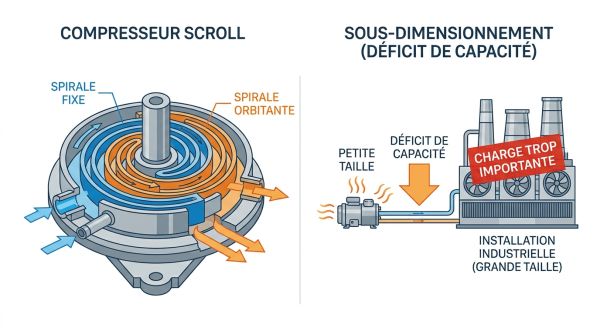

Un compresseur à scroll sous-dimensionné ne tombe pas toujours en panne immédiatement. Il fonctionne plus longtemps à forte charge, multiplie les cycles, chauffe davantage et s’use progressivement jusqu’à provoquer une baisse de performance ou un arrêt non planifié. Pour les responsables maintenance et les exploitants CVC-froid, l’enjeu est d’identifier les premiers signaux, de comprendre les causes du sous-dimensionnement et de corriger l’installation avant d’endommager le compresseur d’air ou les équipements alimentés. Ce guide présente les mécanismes de dégradation, les symptômes observables sur le terrain et les solutions adaptées aux installations industrielles et tertiaires.

Paradoxalement, un compresseur sous-dimensionné peut aussi générer des cycles courts. Lorsque la régulation ne parvient pas à maintenir la consigne, elle oscille entre des appels et des coupures fréquentes, notamment si le volume du système est faible ou si les sécurités de pression réarment rapidement. Chaque démarrage impose une sollicitation intense : courant de démarrage élevé, contraintes thermiques sur les enroulements, chute de pression brutale dans le carter qui favorise le moussage de l'huile et son expulsion hors du compresseur. Si ces cycles se répètent plusieurs fois par heure, les effets cumulatifs sur les roulements, l'isolation des enroulements et le retour d'huile sont significatifs.

L'huile entraînée avec le réfrigérant doit revenir au compresseur par la ligne d'aspiration. Ce retour dépend de la vitesse des gaz dans les tuyauteries : des valeurs supérieures à 5 m/s en vertical et 3 m/s en horizontal sont généralement nécessaires pour entraîner l'huile. En fonctionnement à charge partielle ou lors de cycles courts répétés, ces vitesses ne sont pas maintenues. L'huile s'accumule alors dans les colonnes montantes, les pièges mal conçus ou les lignes surdimensionnées. La conséquence directe est un manque d'huile au compresseur, qui peut rester invisible pendant de longues périodes avant que l'usure ne soit détectée. Un démarrage fréquent accélère par ailleurs l'expulsion d'huile du carter lors de la chute de pression initiale.

Un compresseur qui tourne en permanence à la limite de ses capacités consomme davantage de courant. Les surintensités répétées fatiguent les contacteurs, les enroulements et les protections de surcharge. Sur les installations triphasées, un déséquilibre de tension entraîne une hausse importante des courants de phase et accélère l'échauffement du moteur. La rotation inverse sur un scroll triphasé est un cas particulier : le compresseur ne comprime pas correctement, ne monte pas en pression et déclenche rapidement sur protection thermique. Elle passe parfois inaperçue si le technicien se limite à vérifier le démarrage sans mesurer les pressions HP/BP.
Sur les installations monophasées, les condensateurs de démarrage et de marche subissent des sollicitations accrues lors des cycles courts répétés. Un condensateur dégradé réduit le rendement moteur et peut conduire à sa destruction.

Les pannes à répétition entraînent des interventions fréquentes. Chaque ouverture du circuit sans tirage au vide correct ou sans purge à l'azote pendant le brasage introduit de l'humidité et des débris. L'humidité réagit avec le fluide frigorigène et l'huile pour former des acides qui attaquent les surfaces internes et dégradent les bobinages. Un filtre déshydrateur saturé ou absent ne protège plus le compresseur. Le risque est particulièrement aigu après un burnout : le circuit doit être nettoyé rigoureusement avant toute remise en service.

Un compresseur scroll sous-dimensionné laisse généralement apparaître plusieurs anomalies avant la panne. Ces signaux doivent être analysés ensemble, car ils peuvent aussi révéler un défaut de régulation, une fuite, un problème électrique ou une mauvaise circulation du fluide.

Le diagnostic d’un compresseur scroll doit suivre une séquence de contrôles méthodique avant toute décision de réparation ou de remplacement. L’objectif est de distinguer un défaut du compresseur d’un problème de régulation, d’alimentation électrique, de circulation du fluide ou de dimensionnement de l’installation.

Les actions à engager dépendent de l’origine du problème. Avant de modifier l’installation, il faut d’abord corriger les défauts de réglage, de charge, d’alimentation ou de maintenance qui peuvent réduire artificiellement la capacité disponible.

Commencez par vérifier les réglages et les composants susceptibles de perturber le fonctionnement du compresseur :

Pour éviter qu’un défaut de fonctionnement ne soit confondu avec un sous-dimensionnement, il est recommandé de :
