Temps de lecture estimé : 12min
💡 L'essentiel à retenir :
- La vérification de l’absence de tension et la sécurisation de l’installation doivent être réalisées avant toute intervention sur une alimentation stabilisée.
- Le contrôle de la mise à la terre, du serrage des bornes et de la polarité permet de sécuriser la mise sous tension de l’équipement.
- Le réglage progressif de la limite de courant permet de protéger les équipements sensibles lors du démarrage.
- Le passage en mode CC indique que la charge atteint la limite de courant configurée sur l’alimentation.
- Le réglage de la protection OVP permet de limiter les risques de surtension et les déclenchements intempestifs.
- L’installation d’une diode de roue libre protège les moteurs, relais et charges inductives contre les surtensions de coupure.
- Le nettoyage des grilles de ventilation et le contrôle des connexions permettent de limiter les risques de surchauffe et de défaut électrique.
Obtenez des devis pour une alimentation stabilisée
Le fonctionnement d’une alimentation stabilisée repose sur la régulation automatique de la tension ou du courant afin d’alimenter des équipements électriques et électroniques de manière stable. Ce type d’alimentation est utilisé dans les armoires industrielles, les systèmes automatisés, les bancs de test, les équipements de laboratoire ou les installations électroniques sensibles. Son utilisation nécessite le réglage de plusieurs paramètres comme la tension de sortie, la limite de courant ou les protections contre les surtensions et les surcharges. Le câblage, la ventilation et le dimensionnement de l’alimentation influencent également la stabilité du fonctionnement et la durée de vie des équipements raccordés. Une mauvaise configuration peut provoquer des chutes de tension, des perturbations électriques ou des déclenchements de protection.
Quelles vérifications de sécurité réaliser avant toute mise sous tension ?

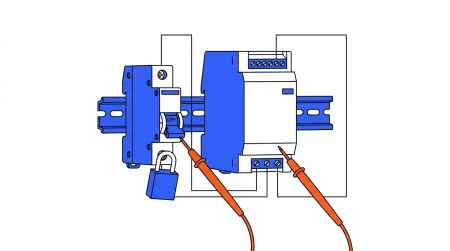

Consignation et intervention hors tension en environnement industriel
Avant toute intervention sur une alimentation raccordée à une armoire électrique, il est recommandé de suivre une procédure de consignation afin de sécuriser l’installation. Les principales étapes consistent à :
- identifier la source d’alimentation amont ;
- couper le disjoncteur ou le sectionneur ;
- condamner le dispositif de coupure avec un système de verrouillage ;
- vérifier l’absence de tension sur les bornes AC et DC ;
- attendre la décharge des condensateurs internes avant toute manipulation.
Avant la remise sous tension, tous les capots et éléments de protection doivent être remis en place.
Contrôle de l’armoire électrique et du câblage existant
Avant le raccordement de l’alimentation stabilisée, plusieurs contrôles permettent de sécuriser l’installation et de limiter les risques de défaut électrique :
- vérifier la continuité de la mise à la terre de l’armoire et de l’alimentation ;
- contrôler la section des câbles d’alimentation AC en fonction du courant nominal ;
- vérifier la section des câbles de sortie DC afin de limiter les chutes de tension ;
- contrôler le respect de la polarité sur les bornes de sortie ;
- inspecter les borniers afin de détecter toute trace d’oxydation ou d’échauffement ;
- vérifier que la ventilation autour de l’alimentation reste dégagée ;
- contrôler le maintien et le passage des câbles dans l’armoire électrique.
Sur les alimentations installées sur rail DIN, un espace suffisant doit être conservé autour de l’appareil afin de limiter l’échauffement et maintenir les performances de refroidissement.
Comment surveiller le comportement d’une alimentation stabilisée en fonctionnement ?
La régulation en boucle fermée est le cœur du fonctionnement d'une alimentation stabilisée. La sortie est comparée en permanence à une consigne interne, et l'étage de puissance est ajusté pour compenser les écarts dus aux variations secteur ou de charge. Cette boucle détermine deux modes d'exploitation courants en industrie : CV (tension constante) et CC (courant constant).
- En mode CV, la tension de sortie est maintenue à la valeur de consigne tant que le courant demandé reste inférieur à la limite réglée. C'est le mode nominal pour alimenter la majorité des équipements automatisés (automates, capteurs, actionneurs).
- En mode CC, la charge demande plus de courant que la limite fixée. L'alimentation abaisse automatiquement sa tension de sortie pour maintenir le courant au seuil réglé. Le passage d'un mode à l'autre est automatique et piloté par le retour de mesure interne.
Le basculement en mode CC est un signal d'information, pas nécessairement une alarme. Voici les cas typiques :
| Situation observée | Ce que l'on constate | Action immédiate |
|---|---|---|
| Démarrage normal d'un moteur DC | Brève bascule CC puis retour CV | Vérifier que la durée reste courte ; normal si le courant de démarrage est attendu |
| Charge résistive dont la valeur a baissé | CC permanent, tension chutée | Vérifier la charge : court-circuit partiel, rajout non prévu d'équipements |
| Court-circuit câblage | CC permanent, tension proche de 0 V | Couper la sortie, identifier et corriger le défaut avant de réactiver |
| Limite de courant trop basse pour la charge | CC permanent, charge fonctionnelle mais tension insuffisante | Augmenter la limite après s'être assuré que la charge peut le supporter |
| Température élevée + dérating | Basculement irrégulier | Améliorer la ventilation, vérifier la température ambiante dans l'armoire |
Quelle alimentation stabilisée choisir selon l’usage industriel ?
Pour bien choisir une alimentation stabilisée adaptée à une installation industrielle, il faut donc prendre en compte le niveau de stabilité attendu, les contraintes thermiques, l’espace disponible dans l’armoire électrique ainsi que la sensibilité des équipements aux perturbations électromagnétiques.il faut donc prendre en compte le niveau de stabilité attendu, les contraintes thermiques, l’espace disponible dans l’armoire électrique ainsi que la sensibilité des équipements aux perturbations électromagnétiques.
- Une alimentation à découpage (SMPS) fonctionne à partir d’une commutation haute fréquence par modulation PWM. Son rendement se situe généralement entre 85 et 95 %, ce qui réduit les pertes thermiques et l’encombrement dans l’armoire. Sa conception compacte et sa large plage d’entrée, souvent comprise entre 90 et 264 V AC, facilitent son intégration dans les environnements industriels. En revanche, la commutation haute fréquence produit des perturbations électromagnétiques conduites et rayonnées. L’installation nécessite donc un filtrage adapté en entrée ainsi qu’une gestion rigoureuse du câblage, avec des liaisons courtes et des blindages correctement raccordés.
- Une alimentation linéaire régule la tension en dissipant l’énergie excédentaire sous forme de chaleur via un régulateur série. Son rendement reste limité, souvent inférieur à 50 %, ce qui entraîne une dissipation thermique élevée. En contrepartie, elle délivre une tension de sortie stable avec un ripple très faible, de l’ordre de quelques millivolts, et génère peu de perturbations électromagnétiques. Ce type d’alimentation est utilisé pour les équipements sensibles aux parasites électriques, comme les instruments de mesure, les systèmes audio industriels ou les applications de précision.
| Critère | Linéaire | À découpage (SMPS) |
|---|---|---|
| Rendement | 40–60 % | 85–95 % |
| Ripple / bruit | Très faible (< 5 mV) | Variable selon conception |
| Émissions CEM | Faibles | Plus élevées, à filtrer |
| Encombrement | Élevé | Compact |
| Ventilation nécessaire | Importante | Réduite |
| Usage recommandé | Charges sensibles au bruit | Automatismes, armoires industrielles |
Comment régler les protections d’une alimentation stabilisée ?
Trois protections structurent la sécurité d'une alimentation DC industrielle : la limitation de courant (OCP), la protection contre les surtensions (OVP) et la protection thermique.
- La limitation de courant empêche l'alimentation de délivrer plus que le seuil réglé. Dans la majorité des modèles industriels, elle fonctionne en mode CC : la tension baisse pour maintenir le courant au seuil. Certains modèles passent en mode hiccup (coupure/réarmement répété) en cas de court-circuit franc.
- La protection OVP coupe la sortie si la tension dépasse un seuil programmé. Elle protège la charge contre une tension excessive liée à une dérive interne ou à un transitoire.
- La protection thermique surveille la température interne. En cas de dépassement, elle réduit la puissance ou coupe la sortie pour éviter la destruction. Elle se réarme automatiquement une fois l'appareil refroidi.
Réglage de la limite de courant d’une alimentation stabilisée
Le réglage de la limite de courant doit être réalisé progressivement afin d’éviter d’endommager la charge raccordée.
- Désactiver la sortie DC de l’alimentation.
- Régler la tension de sortie à la valeur souhaitée.
- Définir une limite de courant inférieure au courant nominal de la charge. Pour un premier essai, commencer à environ 50 % de la valeur nominale.
- Connecter la charge hors tension.
- Activer la sortie DC puis contrôler les indicateurs CV/CC ainsi que les afficheurs de l’alimentation.
- Si le mode CC s’active immédiatement, augmenter progressivement la limite de courant par paliers de 10 %.
- Vérifier le courant réel délivré à l’aide d’une pince ampèremétrique afin de confirmer la valeur affichée.
- Une fois le fonctionnement stabilisé en mode CV, ajuster la limite de courant selon les besoins de la charge, notamment en présence d’un courant de démarrage transitoire.
- Reporter la valeur retenue dans la documentation de l’armoire électrique.
Réglage de la protection OVP d’une alimentation stabilisée
Le seuil OVP se règle en appliquant une marge de 10 à 20 % au-dessus de la tension de consigne. Pour une alimentation stabilisée à 24 V, positionner l'OVP entre 26 et 29 V.
- Si l'OVP est réglé trop bas : les transitoires normaux de la charge (pics de démarrage, charges capacitives) déclenchent la protection à tort, coupant l'alimentation de manière intempestive.
- Si l'OVP est réglé trop haut : la charge n'est plus protégée efficacement contre une dérive interne de l'alimentation.
Comment câbler correctement l'entrée AC et la sortie DC en armoire ?
Le câblage est une étape terrain où se jouent la fiabilité à long terme et la conformité de l'installation.
Côté entrée AC, les fils de phase et de neutre doivent être raccordés selon le schéma du fabricant, avec une section adaptée au courant d’entrée. Une protection amont par disjoncteur ou fusible doit être installée conformément aux préconisations de la notice technique. Le raccordement à la terre reste obligatoire sur les alimentations de classe I. Certains modèles compacts sur rail DIN utilisent une double isolation (classe II) et ne disposent pas de borne de terre.
Côté entrée AC, les fils de phase et de neutre doivent être raccordés selon le schéma du fabricant, avec une section adaptée au courant d’entrée. Une protection amont par disjoncteur ou fusible doit être installée conformément aux préconisations de la notice technique. Le raccordement à la terre reste obligatoire sur les alimentations de classe I. Certains modèles compacts sur rail DIN utilisent une double isolation (classe II) et ne disposent pas de borne de terre.
Côté sortie DC, il est recommandé d’utiliser uniquement des conducteurs en cuivre. La polarité doit être respectée lors du raccordement : borne positive (+) et borne négative (–). La section des câbles doit correspondre au courant transporté et à la longueur de la ligne afin de limiter les chutes de tension. Un serrage correct des borniers permet également d’éviter les échauffements et les défauts de contact.
Réduction des chutes de tension et des échauffements
Plusieurs bonnes pratiques permettent de limiter les pertes électriques et les échauffements dans une installation DC :
- Minimiser la longueur des câbles DC : chaque mètre supplémentaire ajoute de la résistance et donc une chute de tension sous charge.
- Regrouper les retours 0 V en un point de référence unique (étoile) plutôt qu'en série, pour éviter les boucles de masse et les perturbations CEM.
- Sur les alimentations équipées d'entrées remote sense, connecter les fils de détection directement aux bornes de la charge pour compenser la chute dans les câbles et maintenir la tension régulée au point d'utilisation.
- Séparer physiquement les câbles DC de puissance des câbles de signaux faibles pour limiter les couplages CEM.
- Vérifier que les grilles de ventilation ne sont pas obstruées par des câbles ou des borniers voisins.
Quels réglages d’alimentation stabilisée utiliser selon le type de charge ?
Alimentation de cartes électroniques et d’automates
Les cartes électroniques, automates et systèmes embarqués utilisent fréquemment une alimentation stabilisée 12 V afin d’éviter les surtensions et les appels de courant excessifs au démarrage. La limite de courant peut être réglée légèrement au-dessus du courant nominal de la carte afin d’éviter un passage immédiat en mode CC lors de la mise sous tension. Le seuil de protection OVP doit être positionné au-dessus de la tension de sortie réglée afin de protéger les composants électroniques contre les surtensions.
Lors du démarrage, un bref appel de courant peut apparaître pendant la charge des condensateurs internes de la carte électronique. La tension doit ensuite se stabiliser rapidement en mode CV. Pour les équipements électroniques sensibles, il est recommandé de vérifier que le niveau de ripple reste faible afin de limiter les perturbations électriques sur les circuits de commande.
Gestion des moteurs et des charges inductives sans surtension de coupure
Lorsqu'un moteur DC, un relais ou un solénoïde est coupé, l'énergie stockée dans son inductance génère une surtension qui peut dépasser plusieurs fois la tension d'alimentation. Cette surtension peut déclencher l'OVP ou détruire l'organe de commutation. La solution consiste à placer une diode de roue libre en parallèle de la charge inductive, polarisée en inverse en fonctionnement normal : anode reliée au – de la charge, cathode reliée au +. À la coupure, la diode devient passante et offre un chemin de décharge à l'inductance, limitant la surtension à la valeur de chute directe de la diode.
La diode doit supporter : une tension inverse au moins égale à la tension d'alimentation (avec marge de sécurité), et un courant au moins égal au courant de régime de la charge. Pour une commutation lente (tout ou rien), une diode de redressement standard convient. Pour une commutation PWM rapide, choisir une diode adaptée à la fréquence de commutation. L’absence de diode de roue libre peut provoquer :
La diode doit supporter : une tension inverse au moins égale à la tension d'alimentation (avec marge de sécurité), et un courant au moins égal au courant de régime de la charge. Pour une commutation lente (tout ou rien), une diode de redressement standard convient. Pour une commutation PWM rapide, choisir une diode adaptée à la fréquence de commutation. L’absence de diode de roue libre peut provoquer :
- des déclenchements répétés de la protection OVP ;
- des perturbations électromagnétiques ;
- une détérioration des organes de commutation.
Alimentation des LED en courant constant ou via un driver adapté
L’alimentation des LED nécessite un contrôle précis du courant afin d’éviter une surchauffe ou une détérioration des composants. Une LED ne doit pas être alimentée directement sans limitation de courant. Une tension trop élevée peut entraîner une augmentation rapide du courant et détériorer le composant. L’utilisation d’un driver permet de stabiliser le courant et de protéger les LED contre les variations de tension.
| Objectif | Réglage conseillé | Risque principal |
|---|---|---|
| Alimentation directe de LED | Limitation du courant à la valeur nominale | Surchauffe de la LED |
| Utilisation avec driver LED | Réglage de la tension compatible avec le driver | Détérioration du driver |
| Test de LED | Démarrage avec un faible courant | Court-circuit non détecté |
Chargement d’une batterie avec une alimentation régulée
Une alimentation DC régulée permet d'appliquer un profil de charge simple basé sur la limitation de courant puis la tenue en tension constante. Il ne s'agit pas d'un chargeur dédié : l'alimentation ne détecte pas automatiquement la fin de charge.
- Régler la tension de consigne à la tension de fin de charge préconisée par le fabricant de la batterie.
- Régler la limite de courant au courant de charge recommandé (souvent 0,1 C à 0,2 C pour une charge lente).
- Connecter la batterie en respectant la polarité. La charge commence en mode CC (courant limité), puis bascule progressivement en mode CV quand la batterie approche de la tension de consigne.
- Surveiller la charge manuellement : sans coupure automatique, une surtension ou un excès de charge est possible si la batterie n'est pas déconnectée à temps.
- Pour les batteries lithium (Li-Ion, LiFePO4) : ne jamais dépasser la tension de fin de charge préconisée. Un dépassement même faible peut provoquer un dégagement thermique ou une détérioration irréversible. Ce type de charge sans régulateur dédié est réservé aux techniciens maîtrisant le protocole.
Comment lire les voyants et les signaux d’état d’une alimentation stabilisée ?
Les alimentations stabilisées industrielles disposent de voyants et de signaux permettant de contrôler rapidement l’état de fonctionnement de l’installation. Ces indicateurs facilitent la mise en service, le diagnostic des défauts et la surveillance de la tension de sortie dans une armoire électrique.
- Le voyant « CV » indique un fonctionnement en tension constante. Ce mode correspond au fonctionnement normal de la majorité des alimentations stabilisées lorsque la charge consomme un courant inférieur à la limite réglée.
- Le voyant « CC » apparaît lorsque l’alimentation atteint la limite de courant configurée. Cette situation peut être liée à une surcharge, à un courant de démarrage important ou à un défaut sur la charge raccordée. Si le voyant reste allumé en permanence, il est recommandé de contrôler le câblage et la consommation de l’équipement alimenté.
- Certaines alimentations disposent également d’un contact relais « DC OK ». Ce signal peut être raccordé à un automate ou à un système de supervision afin de surveiller la présence de la tension DC et déclencher une alarme en cas de défaut.
| Indicateur | État | Hypothèse | Action |
|---|---|---|---|
| Voyant "Power" / "AC OK" | Allumé fixe | Tension secteur présente, alimentation active | Normal |
| Voyant "DC OK" / "Output OK" | Allumé fixe | Tension DC en sortie dans les limites | Normal |
| Voyant "DC OK" éteint | — | Sortie inactive, OVP déclenché, protection thermique | Identifier la cause avant réarmement |
| Voyant "CV" | Allumé | Mode tension constante, fonctionnement nominal | Normal |
| Voyant "CC" | Allumé | Mode courant constant, limite atteinte | Vérifier la charge ou la limite réglée |
| Voyant "CC" clignotant / alarme | — | Court-circuit ou surcharge excessive, mode hiccup | Couper la sortie, inspecter la charge |
| Voyant alarme thermique | Allumé | Surchauffe interne | Vérifier la ventilation, laisser refroidir |
| Contact relais "DC OK" | Ouvert | Sortie hors tension ou hors tolérance | Exploiter comme signal d'alarme vers l'automate |
| Indicateur : Voyant "Power" / "AC OK" | |
|---|---|
| État | Allumé fixe |
| Hypothèse | Tension secteur présente, alimentation active |
| Action | Normal |
| Indicateur : Voyant "DC OK" / "Output OK" | |
|---|---|
| État | Allumé fixe |
| Hypothèse | Tension DC en sortie dans les limites |
| Action | Normal |
| Indicateur : Voyant "DC OK" éteint | |
|---|---|
| État | — |
| Hypothèse | Sortie inactive, OVP déclenché, protection thermique |
| Action | Identifier la cause avant réarmement |
| Indicateur : Voyant "CV" | |
|---|---|
| État | Allumé |
| Hypothèse | Mode tension constante, fonctionnement nominal |
| Action | Normal |
| Indicateur : Voyant "CC" | |
|---|---|
| État | Allumé |
| Hypothèse | Mode courant constant, limite atteinte |
| Action | Vérifier la charge ou la limite réglée |
| Indicateur : Voyant "CC" clignotant / alarme | |
|---|---|
| État | — |
| Hypothèse | Court-circuit ou surcharge excessive, mode hiccup |
| Action | Couper la sortie, inspecter la charge |
| Indicateur : Voyant alarme thermique | |
|---|---|
| État | Allumé |
| Hypothèse | Surchauffe interne |
| Action | Vérifier la ventilation, laisser refroidir |
| Indicateur : Contact relais "DC OK" | |
|---|---|
| État | Ouvert |
| Hypothèse | Sortie hors tension ou hors tolérance |
| Action | Exploiter comme signal d'alarme vers l'automate |
Comment diagnostiquer les défauts d’une alimentation stabilisée ?
Les défauts d’une alimentation stabilisée peuvent être identifiés à partir des voyants d’état, des mesures électriques et du comportement de la charge. Avant toute intervention, il est recommandé de couper la sortie DC et de sécuriser l’installation. Une chute de tension apparaît souvent lorsque les câbles DC sont trop longs ou sous-dimensionnés. Ce défaut peut provoquer des arrêts ou des dysfonctionnements sur les équipements alimentés. Le voyant « CC » indique que l’alimentation atteint la limite de courant réglée. Cette situation peut être liée à une surcharge ou à un court-circuit sur la sortie DC. Une surchauffe peut être causée par des grilles de ventilation obstruées ou par une puissance consommée supérieure à la capacité de l’alimentation. En cas de défaut répété, il est préférable d’identifier l’origine du problème avant de modifier les réglages de protection.
| Symptôme | Causes possibles | Vérifications à effectuer |
|---|---|---|
| Chute de tension sous charge | Câble sous-dimensionné, mauvais serrage, surcharge | Contrôler les sections et les connexions |
| Mode CC actif en permanence | Court-circuit ou surcharge | Déconnecter la charge et tester à vide |
| Déclenchement OVP répété | Seuil trop bas ou perturbation électrique | Vérifier le réglage OVP et le câblage |
| Ripple ou bruit en sortie | Mauvais filtrage ou boucle de masse | Contrôler le routage des câbles |
| Surchauffe | Ventilation insuffisante ou surcharge | Vérifier les grilles et la température |
| Disjonction répétée | Courant d’appel élevé ou défaut de charge | Contrôler le disjoncteur et la charge |
| Perturbations CEM | Câbles mal séparés ou absence de blindage | Séparer puissance et signaux |
| Alimentation inactive | Absence secteur ou protection active | Contrôler la tension d’entrée |
Comment effectuer la maintenance préventive d’une alimentation stabilisée ?
Une alimentation industrielle à découpage bien entretenue peut fonctionner plusieurs années sans panne. Les interventions préventives limitent les dérives et les défaillances prématurées.
- Dépoussiérage des grilles et ventilateurs (appareil hors tension et déconnecté du secteur) : la poussière est un isolant thermique qui dégrade le refroidissement et provoque des surchauffes. Fréquence indicative : tous les 6 à 12 mois selon l'environnement, plus souvent en milieu poussiéreux.
- Contrôle du serrage des bornes : les vibrations et les cycles thermiques desserrent les borniers. Un bornier mal serré génère de la résistance de contact, de la chaleur et des arcs. Vérification recommandée : lors de chaque maintenance préventive de l'armoire.
- Vérification de la tension et du ripple en sortie : mesurer la tension à vide et en charge avec un multimètre précis. Une dérive de plus de 1 à 2 % par rapport au réglage initial mérite investigation. Le ripple peut être mesuré à l'oscilloscope en AC-coupling ; une augmentation significative par rapport à la valeur de mise en service indique un vieillissement des condensateurs de filtrage.
- Inspection visuelle des condensateurs : sur les alimentations linéaires ou les SMPS en fin de vie, les condensateurs électrolytiques peuvent gonfler ou fuir. Un condensateur bombé est à remplacer immédiatement.
- Contrôle du ventilateur : un ventilateur qui claque, ralentit ou s'arrête doit être remplacé rapidement. La protection thermique prendra le relais mais réduira la disponibilité de l'installation.
- Mise à jour du dossier de maintenance : consigner chaque intervention, les valeurs mesurées et les réglages. Ce suivi facilite la détection de dérives progressives.
