Guide pour choisir une alimentation stabilisée

Sommaire

Quels repères permettent d’identifier une alimentation stabilisée ?
Quels critères analyser avant de choisir une alimentation stabilisée ?
Comment choisir la bonne puissance d’alimentation stabilisée ?
Quelle technologie choisir entre alimentation linéaire et alimentation à découpage ?
Quelles protections de sécurité vérifier sur une alimentation stabilisée ?
Quelles normes et certifications faut-il vérifier ?

Cet article vous plaît ? Partagez-le !

Temps de lecture estimé : 6min

💡 À retenir :

Une alimentation stabilisée industrielle maintient une tension de sortie constante malgré les variations du réseau électrique et de la charge.
Le dimensionnement repose sur la puissance nécessaire et sur l’ajout d’une marge de sécurité de 20 à 30 % pour absorber les pointes de courant et les variations thermiques.
Les courants d’appel des moteurs, solénoïdes ou variateurs peuvent dépasser le courant nominal au démarrage et doivent être pris en compte dans une armoire industrielle.
Le ripple & noise influence la stabilité des API, capteurs et équipements électroniques sensibles.
Les protections OVP, OCP, SCP et OTP permettent de sécuriser l’alimentation et les équipements raccordés.
Les normes CE, EN 62368-1 et EN 61000 permettent de vérifier la conformité électrique et la compatibilité électromagnétique du matériel industriel.
La température dans l’armoire électrique influence directement les performances et la puissance disponible de l’alimentation.

Obtenez des devis pour une alimentation stabilisée

Le choix d’une alimentation stabilisée industrielle dépend de plusieurs critères : tension de sortie, puissance, type de charge, environnement d’installation et protections intégrées. Dans une armoire électrique industrielle, une alimentation mal dimensionnée peut provoquer des redémarrages d’API, des défauts sur les capteurs ou des perturbations sur les équipements de commande. Les alimentations à découpage en 24 V DC sont aujourd’hui les plus utilisées dans les applications d’automatisme industriel grâce à leur rendement élevé et leur format compact sur rail DIN. Les normes électriques et les protections intégrées doivent aussi être vérifiées avant l’installation.

Voir toutes nos alimentations stabilisées

Quels repères permettent d’identifier une alimentation stabilisée ?

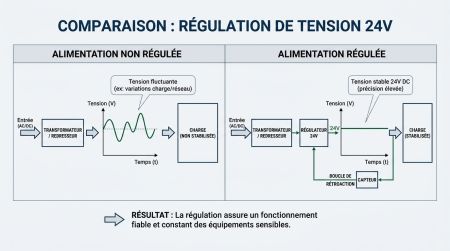

Une alimentation non régulée, composée d'un simple transformateur et d'un pont de diodes, délivre une tension qui varie de façon significative selon la charge et le réseau : une alimentation nominale à 24 V peut facilement monter à 30 V à vide ou chuter à 20 V en pleine charge. Une alimentation régulée corrige en permanence ces écarts grâce à une boucle de rétroaction qui compare la tension de sortie mesurée à une référence interne et ajuste le point de travail en conséquence. En pratique, voici les repères concrets à identifier sur une datasheet pour confirmer qu'une alimentation est bien régulée :

La régulation de charge exprime la variation de tension de sortie entre la charge minimale et la charge maximale ; une valeur de ±1 % sur 24 V représente une variation maximale de ±240 mV.
La régulation de ligne exprime la variation de tension lorsque la tension d'entrée passe d'une extrémité à l'autre de la plage admissible.
Le ripple & noise (ondulation résiduelle) est exprimé en mV pk-pk ou en mV RMS ; il mesure le bruit résiduel en sortie après filtrage.
Le temps de réponse transitoire indique la durée nécessaire pour que la sortie revienne dans la tolérance après un échelon de charge (typiquement quelques millisecondes).
La tolérance initiale de la tension de sortie à l'usine (ex. ±1 %) s'ajoute à la dérive thermique et au vieillissement.

Le mode CV (tension constante) est le mode standard d'une alimentation pour automates et capteurs : la tension reste fixée à la consigne tant que le courant demandé ne dépasse pas la limite. Le mode CC (courant constant) entre en jeu lorsque la charge demande davantage : l'alimentation réduit alors la tension pour maintenir le courant au plafond défini, ce qui constitue en soi une protection contre les surcharges prolongées.

Vous êtes fournisseur de alimentation stabilisée industrielle ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quels critères analyser avant de choisir une alimentation stabilisée ?

L’utilisation d'une alimentation stabilisée industrielle dépend notamment du type d’équipement alimenté, des conditions d’exploitation et des contraintes électriques de l’armoire. Les besoins diffèrent selon le type d’équipement alimenté : automate programmable, capteurs, éclairage LED, instrumentation ou actionneurs industriels. Les principaux critères à analyser sont :

Tension de sortie nominale requise (12 V, 24 V, 48 V) et tolérance admissible.
Courant moyen consommé par l'ensemble des charges (liste et somme de chaque équipement).
Courant de crête maximal prévisible (démarrage d'actionneurs, inrush de charge capacitive).
Puissance totale calculée et puissance crête.
Profil de cycle : fonctionnement continu ou cyclique, rapport cyclique.
Température ambiante minimale et maximale dans l'armoire (avant ventilation).
Présence de vibrations ou de chocs (environnement machine-outil, transport).
Format de montage : rail DIN TS35, rack 19 pouces, montage OEM sur carte.
Indice IP requis si l'alimentation est hors armoire ou sur terrain.
Nécessité d'une isolation renforcée (SELV/PELV) ou d'une double isolation.
Besoin de redondance ou de hold-up time supérieur à 20 ms.
Présence de plusieurs tensions à alimenter (multi-sorties ou plusieurs alimentations).
Contrainte de bruit CEM en émission (armoire ouverte ou dans un environnement radio-sensible).

Type de charge	Tension	Courant typique	Remarque
PLC (API) + modules E/S	24 V DC	1 à 3 A	Faible inrush, charge quasi constante
Capteurs inductifs / IO-Link	24 V DC	0,05 à 0,3 A/unité	Multiplier par le nombre de voies
Solénoïde de valve pneumatique	24 V DC	0,2 à 1 A nominal, 3 à 5 A à l'appel	Inrush fort à la première impulsion
Variateur de fréquence (bus 24 V)	24 V DC	0,5 à 2 A	Charge capacitive sur bus de commande
Éclairage LED industriel	24 V DC	0,5 à 3 A	Inrush capacitif à la mise sous tension

Type de charge : PLC (API) + modules E/S
Tension	24 V DC
Courant typique	1 à 3 A
Remarque	Faible inrush, charge quasi constante

Type de charge : Capteurs inductifs / IO-Link
Tension	24 V DC
Courant typique	0,05 à 0,3 A/unité
Remarque	Multiplier par le nombre de voies

Type de charge : Solénoïde de valve pneumatique
Tension	24 V DC
Courant typique	0,2 à 1 A nominal, 3 à 5 A à l'appel
Remarque	Inrush fort à la première impulsion

Type de charge : Variateur de fréquence (bus 24 V)
Tension	24 V DC
Courant typique	0,5 à 2 A
Remarque	Charge capacitive sur bus de commande

Type de charge : Éclairage LED industriel
Tension	24 V DC
Courant typique	0,5 à 3 A
Remarque	Inrush capacitif à la mise sous tension

Comment choisir la bonne puissance d’alimentation stabilisée ?

Le choix de la puissance d'une alimentation stabilisée dépend du nombre d’équipements alimentés simultanément et des pointes de courant au démarrage. La méthode de calcul repose sur plusieurs étapes :

relever le courant nominal de chaque équipement ;
additionner les consommations simultanées ;
calculer la puissance totale (P=V×I)
appliquer une marge de sécurité ;
vérifier la capacité de l’alimentation à supporter les pointes de courant.

Une marge de 20 à 30 % est généralement utilisée pour absorber :

les variations secteur ;
le vieillissement des composants ;
les appels de courant ;
les hausses de température.
Application Marge recommandée
PLC et capteurs 20 %
Actionneurs et moteurs DC 30 %
Température élevée derating complémentaire

Une alimentation 24 V alimentant plusieurs équipements industriels doit également supporter les courants de démarrage sans déclencher ses protections internes.

Quelle technologie choisir entre alimentation linéaire et alimentation à découpage ?

Les alimentations industrielles régulées reposent sur deux principes de conversion différents : linéaire (LPS) et à découpage (SMPS).

Alimentation linéaire (LPS) :

Le rendement est typiquement de 30 à 60 % : l'énergie non transmise à la charge est dissipée en chaleur dans un transistor de régulation.
Le bruit de sortie est très faible (< 1 mV RMS typique) et les émissions CEM sont quasi nulles (pas de commutation haute fréquence).
L'encombrement et le poids sont élevés en raison du transformateur 50 Hz et des dissipateurs thermiques.
Le coût devient prohibitif au-delà de quelques dizaines de watts.

Les alimentations linéaires restent utilisées dans les laboratoires, l’instrumentation ; les applications nécessitant un faible niveau de bruit électrique.

Alimentation à découpage (SMPS) :

Le rendement est de 85 à 95 %, ce qui réduit la dissipation et autorise des formats compacts sur rail DIN.
La plage d'entrée couvre typiquement 85 à 264 VAC, ce qui élimine la nécessité d'un changement de tension selon le pays.
Le ripple et les émissions CEM sont plus élevés, mais un bon filtrage interne les ramène à des niveaux acceptables pour la grande majorité des applications industrielles.
Le PFC (Power Factor Correction) actif, présent sur les modèles de puissance supérieure à 75 W environ, réduit les harmoniques injectées sur le réseau et améliore le facteur de puissance au-delà de 0,95.

Les alimentations à découpage représentent le standard pour les armoires électriques, les automatismes, les capteurs, les relais, les équipements industriels 24 V DC.

Critère	Linéaire (LPS)	Découpage (SMPS)
Rendement typique	30–60 %	85–95 %
Ripple & noise	< 5 mV pk-pk	50–150 mV pk-pk
Émissions CEM	Très faibles	Modérées (filtrage requis)
Compacité rail DIN	Faible	Élevée
Coût à puissance égale	Élevé > 50 W	Accessible
Plage d'entrée universelle	Non	Oui (85–264 VAC)

Quelles protections de sécurité vérifier sur une alimentation stabilisée ?

Les protections intégrées permettent de sécuriser les équipements alimentés et de limiter les risques liés aux défauts électriques. Une alimentation stabilisée utilisée dans une installation industrielle doit être capable de gérer les surcharges, les courts-circuits, les variations thermiques et les anomalies de tension sans endommager les équipements raccordés.

La protection OVP (Over Voltage Protection) limite ou coupe la sortie lorsque la tension devient trop élevée. Elle protège les automates, capteurs et cartes électroniques contre les surtensions. La protection OCP (Over Current Protection) limite le courant lorsque la consommation dépasse la capacité de l’alimentation. Elle réduit les risques d’échauffement et de surcharge. La protection SCP (Short Circuit Protection) intervient en cas de court-circuit sur la sortie. L’alimentation coupe automatiquement la tension afin de protéger le câblage et les équipements. La protection OTP (Over Temperature Protection) surveille la température interne de l’alimentation. En cas de surchauffe, l’alimentation réduit ou coupe la sortie pour éviter une détérioration des composants.

Certaines alimentations industrielles intègrent également des fonctions complémentaires :

signal DC-OK ;
surveillance de tension ;
protection contre les microcoupures ;
diagnostic d’état.

Le signal DC-OK permet de surveiller l’état de fonctionnement de l’alimentation depuis un automate programmable ou un système de supervision. Pour les installations avec moteurs, variateurs ou actionneurs, il est également important de vérifier la capacité de l’alimentation à supporter les pointes de courant au démarrage.

Protection	Fonction
OVP	Protection contre les surtensions
OCP	Limitation de courant
SCP	Protection contre les courts-circuits
OTP	Protection thermique

Quelles normes et certifications faut-il vérifier ?

Une alimentation stabilisée industrielle doit respecter plusieurs exigences réglementaires liées à la sécurité électrique et à la compatibilité électromagnétique. Les principales normes à vérifier sont :

Marquage CE (obligatoire pour la mise sur le marché en Union européenne).
Conformité à la norme de sécurité EN 62368-1 (équipements audio/vidéo et TIC, remplace EN 60950-1) ou EN 61010-1 (instruments de mesure, de contrôle et de laboratoire) selon l'application.
Conformité CEM en immunité : EN 61000-6-2 (immunité pour environnements industriels), qui couvre notamment les critères de tenue aux parasites conduits, champs rayonnés et transitoires rapides.
Conformité CEM en émission : EN 61000-6-4 (émissions conduites et rayonnées pour environnements industriels).
Conformité UL 508 pour les applications destinées au marché nord-américain (machines industrielles).
Marquage RoHS si l'application ou le marché l'exige.

Pour une utilisation industrielle, il est également nécessaire de vérifier la plage de température de fonctionnement, le niveau de protection IP, la compatibilité avec l’environnement de l’installation.
