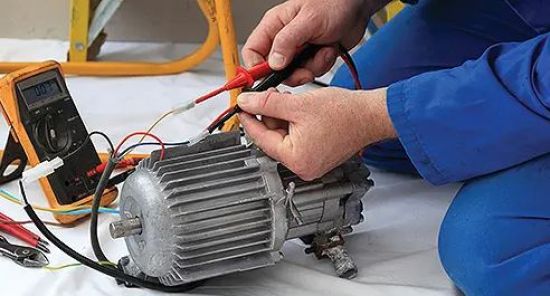

Comment tester un moteur électrique ?

Quand faut-il tester un moteur électrique ?
Quels outils utiliser pour tester un moteur électrique ?
Comment préparer le moteur avant les mesures ?
Quels contrôles visuels et mécaniques effectuer en premier ?
Comment tester un moteur électrique hors tension ?
Comment tester un moteur électrique en fonctionnement ?
Tableau de diagnostic rapide : symptôme, mesure, cause, action
Que faire selon les résultats des tests ?
FAQ sur les tests de moteurs électriques

💡 À retenir :

Tester un moteur électrique repose sur deux temps distincts : les tests hors tension (continuité, résistance des bobinages, isolement) et les contrôles en fonctionnement (tension, courant, température).
Avant toute mesure, la consignation, la vérification d'absence de tension (VAT) et la décharge des condensateurs sont des étapes de sécurité non négociables.
Pour un moteur triphasé, l'écart de résistance entre les trois enroulements doit rester inférieur ou égal à 5 % ; un écart plus grand oriente vers un défaut interne ou une connexion défaillante.
La résistance d'isolement mesurée au mégohmmètre doit dépasser 1 MΩ comme repère pratique de départ ; une valeur inférieure à 0,5 MΩ indique un moteur hors service, mais ces seuils varient selon la puissance, la température et l'humidité.
Un déséquilibre de courant supérieur à 10 % entre les phases d'un moteur triphasé en fonctionnement déclenche une alerte et nécessite une investigation sur l'alimentation ou les bobinages.
Sur un moteur monophasé avec condensateur, un ronronnement sans démarrage oriente directement vers un condensateur défectueux, à tester en première intention.

Savoir comment tester un moteur électrique permet de distinguer rapidement une panne électrique d'un défaut mécanique, d'éviter un remplacement inutile et de sécuriser une remise en service. Ce guide couvre les moteurs monophasés avec condensateur, les moteurs triphasés et les moteurs à balais, avec les procédures hors tension et en fonctionnement, y compris pour un moteur à courant alternatif. Avant toute intervention, une précaution s'applique sans exception : ne jamais toucher les bornes ou le câblage sans avoir coupé, consigné et vérifié l'absence de tension.

Obtenez un devis pour un moteur à courant alternatif

Quand faut-il tester un moteur électrique ?

Un diagnostic s'impose dès qu'un ou plusieurs symptômes apparaissent. Identifier le bon signal d'alerte permet d'orienter les tests et de gagner du temps.
Les situations qui déclenchent un contrôle sont les suivantes :

Le moteur ne démarre pas alors que l'alimentation est présente.
Le moteur ronronne sans mettre en rotation la charge (symptôme typique d'un condensateur défaillant sur un monophasé).
Le disjoncteur ou le relais thermique déclenche à la mise en route ou après quelques minutes.
Une surchauffe anormale du carter est détectée, accompagnée ou non d'une odeur de vernis brûlé.
Des vibrations ou des bruits inhabituels (grincements, cliquetis) apparaissent en cours de fonctionnement.
Un variateur de fréquence signale un défaut de masse ou un déséquilibre de phases.
Le moteur a été stocké longtemps ou exposé à l'humidité avant remise en service.

⚠️ Attention sécurité — Consignation et VAT : couper l'alimentation au tableau, verrouiller le sectionneur, apposer un cadenas ou une étiquette de consignation, puis vérifier l'absence de tension sur chaque borne avec un contrôleur adapté. Pour les moteurs monophasés avec condensateur, attendre 2 à 5 minutes après coupure et décharger le condensateur avant toute mesure : un condensateur chargé peut stocker une tension dangereuse même moteur arrêté.

Voir nos moteurs à courant alternatif

Vous êtes fournisseur de moteur à courant alternatif ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quels outils utiliser pour tester un moteur électrique ?

Chaque outil répond à un type de question précis. Utiliser l'outil inadapté peut fausser le diagnostic ou ne pas révéler le défaut réel.

Outil	Mesure réalisée	Quand l'utiliser
Multimètre	Résistance des enroulements, continuité, tension d'alimentation	Tests hors tension et en fonctionnement
Pince ampèremétrique	Courant par phase, déséquilibre entre phases	Contrôle en fonctionnement sous charge
Mégohmmètre	Résistance d'isolement enroulement/masse sous haute tension DC	Détection de défaut d'isolement hors tension
Thermomètre infrarouge	Température du carter, des roulements, des connexions	Localisation de points chauds en fonctionnement
Tachymètre ou stroboscope	Vitesse de rotation sans contact	Vérification de la vitesse nominale en charge

Le multimètre constitue l'outil de départ pour tout diagnostic ; combien coûte un multimètre dépend surtout de sa précision et de ses fonctions. Le mégohmmètre est indispensable pour qualifier l'isolement : un multimètre classique applique une tension trop faible pour révéler des fuites réelles vers la masse. Les modèles de mégohmmètre courants proposent des plages de test à 250 V, 500 V ou 1 000 V selon la tension nominale du moteur.

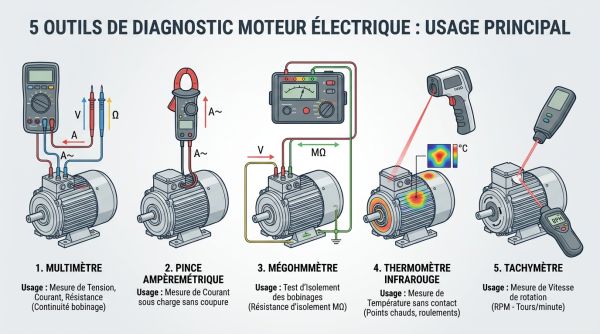

Outils pour tester un moteur électrique.

Comment préparer le moteur avant les mesures ?

Lecture de la plaque signalétique et identification des bornes

La plaque signalétique indique la tension nominale, le courant nominal, la fréquence, la vitesse en tr/min, la classe d'isolement et le couplage admis (étoile ou triangle). Ces données servent de référence pour interpréter les mesures.

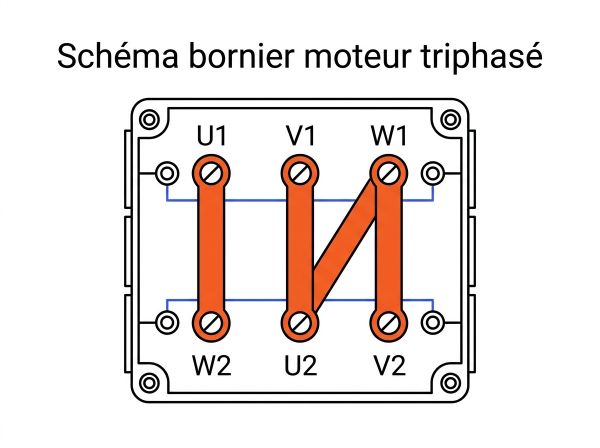

Sur un moteur triphasé à six bornes, le bornier comporte les repères U1, V1, W1 (débuts d'enroulements) et U2, V2, W2 (fins d'enroulements). Les barrettes de couplage relient ces bornes en étoile ou en triangle selon la tension réseau.
Sur un moteur monophasé, les bornes sont généralement repérées C (commun), R (run/fonctionnement) et S (start/démarrage), parfois sans étiquetage explicite.

Déconnexion et retrait des barrettes

Avant toute mesure d'enroulement ou d'isolement :

Débrancher les câbles d'alimentation du bornier.
Retirer les barrettes de couplage (étoile ou triangle) pour isoler chaque enroulement individuellement.
Déconnecter le condensateur sur un moteur monophasé et le décharger.
Déconnecter tout variateur de fréquence ou démarreur progressive avant un test au mégohmmètre : la haute tension DC peut endommager ces équipements.

Quels contrôles visuels et mécaniques effectuer en premier ?

Avant tout test électrique, un contrôle visuel et mécanique permet d'écarter ou de confirmer une cause mécanique. Certains défauts ne nécessitent pas d'outil de mesure pour être identifiés.
Points à inspecter visuellement :

Signes de surchauffe sur le carter : décoloration, peinture cloquée, noircissement autour du bornier.
Oxydation ou traces d'arc dans la boîte à bornes.
État du capot de ventilateur : fissures, déformations, obstructions par des dépôts.
Intégrité des câbles et connexions : fils dénudés, bornes desserrées, oxydation sur les cosses.

Contrôle mécanique de la rotation : faire tourner l'arbre à la main. La rotation doit être fluide, silencieuse et sans point dur. Un bruit de grincement ou de raclage oriente vers des roulements défaillants. Un jeu axial ou radial dépassant environ 3 mm est anormal. Des roulements en défaut provoquent des vibrations, des points chauds et une usure accélérée ; ils doivent être remplacés avant toute conclusion sur un défaut électrique.

Comment tester un moteur électrique hors tension ?

Ce bloc couvre l'ensemble des tests à réaliser moteur déconnecté, barrettes retirées, condensateurs déchargés. La séquence logique va du plus simple (continuité) au plus poussé (isolement).
⚠️ Attention sécurité mégohmmètre : le mégohmmètre délivre une tension élevée en sortie de sonde. Ne jamais toucher les pointes pendant la mesure. Déconnecter tout équipement électronique (variateur, capteur, automatisme) avant de lancer le test.

Continuité et détection d'enroulement coupé

Le test de continuité détecte un circuit ouvert, c'est-à-dire un enroulement coupé ou brûlé.
Procédure : régler le multimètre en mode continuité (bip) ou en ohmmètre basse plage. Sur un triphasé, mesurer entre U1 et U2, entre V1 et V2, puis entre W1 et W2.

Un bip ou une résistance mesurable : l'enroulement est continu.
Affichage OL ou absence de bip : l'enroulement est ouvert. Le moteur est hors service sur cette phase. Rebobinage ou remplacement nécessaire.

Sur un monophasé, mesurer C–R, C–S et R–S. La valeur C–R doit être inférieure à C–S, et R–S doit correspondre à la somme des deux.

Mesure des résistances d'enroulements et comparaison entre phases

La valeur absolue de résistance varie selon la puissance du moteur : elle peut être inférieure à 1 Ω sur un grand moteur et atteindre plusieurs dizaines d'ohms sur un petit moteur. L'élément déterminant n'est pas la valeur brute, mais l'équilibre entre enroulements.
Sur un triphasé : mesurer U1–U2, V1–V2, W1–W2. Les trois valeurs doivent être identiques ou très proches. Un écart supérieur à 5 % entre deux enroulements est un signal d'alerte qui oriente vers un défaut interne ou une connexion défaillante. Cet écart de 5 % est un repère pratique courant, non une norme absolue ; les spécifications du constructeur restent la référence.

Une valeur quasi nulle sur un enroulement (proche de 0 Ω) oriente vers un court-circuit entre spires. Une valeur OL confirme un enroulement coupé.

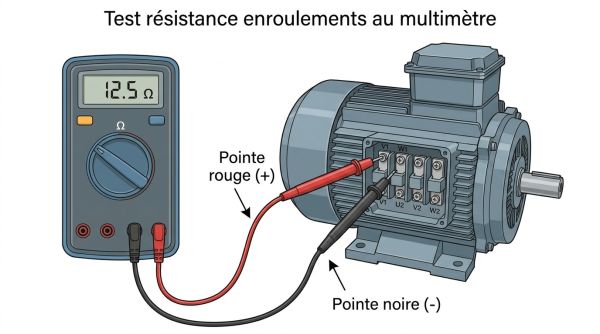

Test résistance enroulements au multimètre.

Recherche de court-circuit entre enroulements et vers la carcasse

Ce test vérifie que les enroulements sont bien isolés les uns des autres et de la carcasse métallique.
Au multimètre en Ω sur une plage élevée :

Mesurer entre enroulements distincts : U1–V1, U1–W1, V1–W1. Le résultat doit afficher OL (aucune continuité). Une résistance faible ou nulle signale un court-circuit interne entre phases.
Mesurer entre chaque borne et la carcasse. Le résultat doit également afficher OL. Toute résistance mesurable indique un début de défaut vers la masse.

Un court-circuit à la masse provoque des déclenchements de protection, des risques électriques et une surchauffe localisée. Il impose un rebobinage ou un remplacement.

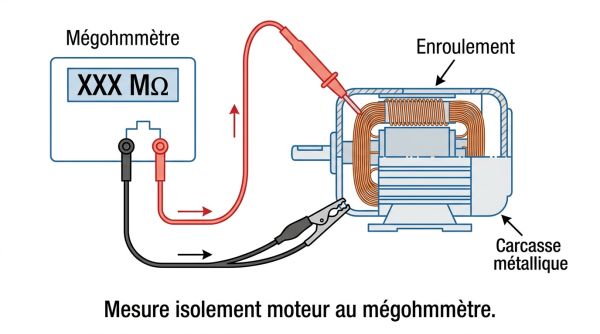

Test d'isolement au mégohmmètre et interprétation

Le mégohmmètre applique une tension DC élevée entre les enroulements et la carcasse pour mesurer la résistance d'isolement. Un multimètre ne peut pas réaliser ce test de manière fiable.
Procédure : relier une pointe à la carcasse ou à la borne de terre, puis tester chaque borne du bornier (U1, V1, W1, U2, V2, W2) successivement. Lire la valeur stabilisée après quelques secondes.
Repères d'interprétation (à contextualiser selon les conditions de mesure) :

Résistance d'isolement	Appréciation
Supérieure à 5 MΩ	Isolement bon
Entre 1 et 5 MΩ	Acceptable, à surveiller
Entre 0,5 et 1 MΩ	Dégradé, investigation conseillée
Inférieure à 0,5 MΩ	Défaillant, hors service

Ces seuils varient selon la tension nominale du moteur, sa puissance, sa température au moment du test et l'humidité ambiante. Un moteur humide peut afficher un isolement faible alors que l'isolant est intact : un séchage en étuve suivi d'un re-test permet de confirmer ou d'infirmer le diagnostic.
Option avancée — indice de polarisation : mesurer l'isolement à 1 minute puis à 10 minutes et calculer le rapport. Un indice supérieur à 2 indique généralement un isolant en bon état. Un rapport proche de 1 oriente vers un isolant humide ou vieillissant. Cette mesure est utile en maintenance préventive pour suivre l'évolution dans le temps.

Comment tester un condensateur de moteur monophasé ?

Le condensateur est souvent la première cause de non-démarrage sur un moteur monophasé : ronronnement au démarrage sans mise en rotation, suivi parfois d'un déclenchement thermique.
Méthode 1 — mode capacitance du multimètre : déconnecter le condensateur, le décharger, puis mesurer sa capacité. Comparer à la valeur nominale inscrite sur le boîtier. Un écart supérieur à 10–20 % par rapport à la valeur nominale indique un condensateur dégradé à remplacer.
Méthode 2 — mode ohmmètre : les sondes placées sur les bornes d'un condensateur fonctionnel provoquent une montée de la résistance affichée, puis un retour vers OL (effet de charge). Une résistance immédiatement nulle indique un court-circuit interne. Une résistance figée à OL sans aucun mouvement indique un condensateur ouvert. Dans les deux cas, le condensateur est à remplacer.
Le condensateur de démarrage ne doit jamais rester alimenté en fonctionnement continu ; le condensateur permanent, lui, reste actif en service.

Spécificités du test d'un moteur à balais (collecteur)

Sur un moteur à collecteur (courant continu ou universel), le diagnostic présente des particularités liées à l'architecture rotor-stator avec contact glissant.

Contrôle visuel des charbons : vérifier leur longueur résiduelle (un charbon trop court ne maintient plus le contact), l'absence d'ébréchures et l'état de surface du collecteur (traces de brûlure, stries).
Continuité variable en tournant le rotor : en mode continuité, faire tourner l'arbre à la main pendant la mesure. La résistance doit varier régulièrement et faiblement. Une valeur OL fixe indique un secteur de collecteur ouvert. Une valeur nulle fixe indique un court-circuit entre lames.
Signes de défaillance associés : étincelles visibles au collecteur en fonctionnement, odeur de brûlé, perte de puissance progressive, bruit électrique caractéristique.

Comment tester un moteur électrique en fonctionnement ?

Les tests en fonctionnement complètent les mesures hors tension et permettent de valider le comportement réel sous charge. Ils exigent des précautions adaptées au travail sous tension.
⚠️ Sécurité en fonctionnement : s'assurer que tous les capots sont en place, que les zones mobiles sont inaccessibles, et utiliser des instruments adaptés aux mesures sous tension (pince ampèremétrique avec câbles isolés de catégorie appropriée). Ne jamais intervenir sur les connexions moteur sous tension.

Mesure de la tension d'alimentation et contrôle de conformité

Régler le multimètre en mode voltmètre AC. Sur un moteur triphasé, mesurer entre chaque paire de phases (U–V, U–W, V–W) au bornier ou à l'armoire. Les trois valeurs doivent être équilibrées et conformes à la tension nominale indiquée sur la plaque.
Une sous-tension provoque une perte de couple et une surchauffe par surintensité. Une surtension accélère la dégradation de l'isolant. Un déséquilibre de tension entre phases, même faible, génère un déséquilibre de courant amplifié côté moteur.

Mesure du courant et détection du déséquilibre entre phases

Le prix d'une pince ampèremétrique varie selon sa précision, mais cet outil mesure le courant sur chaque phase sans interrompre le circuit. Relever I1, I2 et I3 en fonctionnement stable sous charge représentative.

Les trois valeurs doivent être proches. Un déséquilibre supérieur à 10 % entre les phases déclenche une alerte. Ce repère de 10 % est une valeur de référence pratique, à confronter aux spécifications du constructeur et aux conditions réelles d'exploitation.
Causes possibles d'un déséquilibre de courant :

Déséquilibre de la tension d'alimentation en amont.
Défaut partiel d'un enroulement (court-circuit entre spires non détecté hors tension).
Connexion mal serrée sur une phase au bornier.
Charge mécanique déséquilibrée sur l'arbre.

Comparer le courant mesuré au courant nominal de la plaque. Un courant dépassant le nominal en continu signale une surcharge mécanique ou un défaut électrique interne.

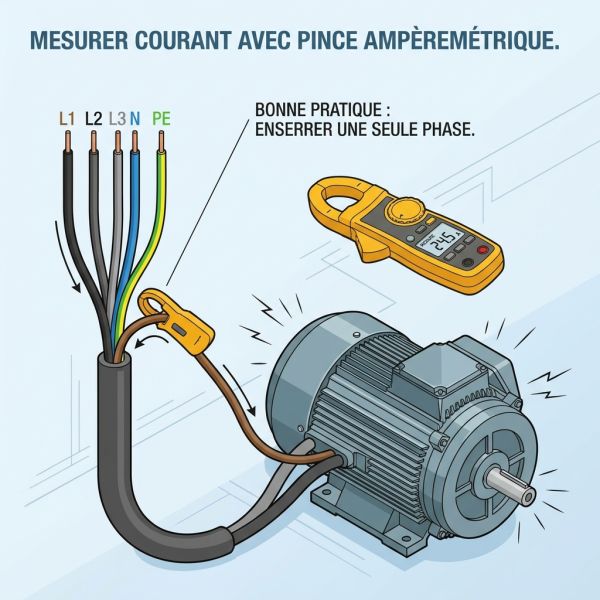

Mesurer courant avec pince ampèremétrique.

Contrôle de la température, des vibrations et de la vitesse

Le thermomètre infrarouge permet de scanner le carter, les flasques et les zones de connexion sans contact. Des points chauds localisés sur un enroulement ou un roulement signalent un défaut ciblé. Comparer les températures côté drive et côté opposé drive : une asymétrie marquée oriente vers un roulement défaillant ou un déséquilibre magnétique.
Les vibrations s'évaluent à l'écoute et au toucher. Un bruit de grincement rhythmé correspond souvent à un roulement dégradé. Un bruit sourd et continu peut indiquer un balourd ou un défaut d'alignement avec la machine entraînée.
Le tachymètre ou stroboscope mesure la vitesse de rotation sans contact. Comparer à la vitesse nominale de la plaque : une vitesse anormalement basse sous charge peut signaler un glissement excessif sur un moteur asynchrone ou un problème mécanique en aval.

Tableau de diagnostic rapide : symptôme, mesure, cause, action

Ce tableau synthétise les cas de pannes les plus courants pour un diagnostic terrain rapide.

Symptôme	Mesure / contrôle	Cause probable	Action recommandée
Ne démarre pas, silence complet	Vérifier tension alimentation au bornier	Absence de tension, fusible grillé, disjoncteur déclenché	Rétablir l'alimentation, remplacer le fusible
Ronronne sans tourner (monophasé)	Tester le condensateur (capacitance ou ohmmètre)	Condensateur de démarrage défaillant	Remplacer le condensateur
Disjoncte immédiatement	Résistance enroulements + isolement à la masse	Court-circuit enroulement ou défaut masse	Rebobinage ou remplacement selon résultats
Chauffe anormalement	Pince ampèremétrique sur les trois phases	Surcharge, déséquilibre de phases, ventilation obstruée	Réduire la charge, nettoyer la ventilation, rééquilibrer
Vibre et fait du bruit	Rotation à la main, écoute roulements	Roulements défectueux, balourd, défaut d'alignement	Remplacer les roulements, vérifier l'accouplement
Manque de couple	Mesure de courant et tension nominale	Sous-tension, enroulement partiellement coupé	Corriger la tension, vérifier les enroulements
Isolement faible au mégohmmètre	Re-test après séchage	Humidité ou contamination de l'isolant	Séchage en étuve, re-test ; rebobinage si persistant
Étincelles visibles au collecteur	Contrôle charbons et collecteur	Charbons usés ou collecteur dégradé	Remplacer les charbons, rectifier ou remplacer le collecteur

Symptôme : Ne démarre pas, silence complet
Mesure / contrôle	Vérifier tension alimentation au bornier
Cause probable	Absence de tension, fusible grillé, disjoncteur déclenché
Action recommandée	Rétablir l'alimentation, remplacer le fusible

Symptôme : Ronronne sans tourner (monophasé)
Mesure / contrôle	Tester le condensateur (capacitance ou ohmmètre)
Cause probable	Condensateur de démarrage défaillant
Action recommandée	Remplacer le condensateur

Symptôme : Disjoncte immédiatement
Mesure / contrôle	Résistance enroulements + isolement à la masse
Cause probable	Court-circuit enroulement ou défaut masse
Action recommandée	Rebobinage ou remplacement selon résultats

Symptôme : Chauffe anormalement
Mesure / contrôle	Pince ampèremétrique sur les trois phases
Cause probable	Surcharge, déséquilibre de phases, ventilation obstruée
Action recommandée	Réduire la charge, nettoyer la ventilation, rééquilibrer

Symptôme : Vibre et fait du bruit
Mesure / contrôle	Rotation à la main, écoute roulements
Cause probable	Roulements défectueux, balourd, défaut d'alignement
Action recommandée	Remplacer les roulements, vérifier l'accouplement

Symptôme : Manque de couple
Mesure / contrôle	Mesure de courant et tension nominale
Cause probable	Sous-tension, enroulement partiellement coupé
Action recommandée	Corriger la tension, vérifier les enroulements

Symptôme : Isolement faible au mégohmmètre
Mesure / contrôle	Re-test après séchage
Cause probable	Humidité ou contamination de l'isolant
Action recommandée	Séchage en étuve, re-test ; rebobinage si persistant

Symptôme : Étincelles visibles au collecteur
Mesure / contrôle	Contrôle charbons et collecteur
Cause probable	Charbons usés ou collecteur dégradé
Action recommandée	Remplacer les charbons, rectifier ou remplacer le collecteur

Que faire selon les résultats des tests ?

Actions correctives accessibles sur site

Certains défauts se corrigent sans démontage complet du moteur :

Connexions desserrées : resserrer les bornes au couple recommandé ; une connexion mal serrée provoque un échauffement localisé et un déséquilibre de résistance.
Condensateur défectueux : le remplacement est direct si la valeur nominale (en µF et en tension) est respectée. Il s'agit de l'action corrective la plus fréquente sur un moteur monophasé défaillant.
Roulements bruyants : le remplacement est possible en atelier avec l'outillage adapté. Choisir des roulements de même référence ou de jeu C3 pour les applications à hautes températures.
Isolement faible après stockage humide : sécher le moteur en étuve à 80–100 °C pendant plusieurs heures, puis re-mesurer l'isolement avant remise en service.

Quand appeler un professionnel ou envisager le remplacement ?

Le rebobinage est pertinent pour les moteurs de forte puissance, les machines spéciales ou les moteurs à délai d'approvisionnement long. Pour les petits moteurs standard, le coût d'un rebobinage est souvent comparable au prix d'un moteur électrique neuf, avec en plus la garantie constructeur.
Faire appel à un électricien habilité ou à un atelier spécialisé dans les cas suivants :

Enroulement ouvert ou court-circuit avéré à l'intérieur du bobinage.
Défaut d'isolement persistant après séchage complet.
Collecteur oxydé ou rainuré nécessitant une rectification en tour.
Doute sur l'interprétation des résultats ou absence des équipements de mesure adaptés.

FAQ sur les tests de moteurs électriques

Pourquoi la résistance d'un enroulement est-elle très faible sans être nulle ?

Un enroulement en bon état présente une résistance faible mais mesurable, qui dépend du nombre de spires et du diamètre du fil. Sur un moteur de forte puissance, cette résistance peut être inférieure à 0,5 Ω par phase. Une valeur proche de zéro n'est pas forcément synonyme de court-circuit : c'est l'équilibre entre les trois phases et la cohérence avec les données constructeur qui permettent de conclure.

Comment choisir la tension de test du mégohmmètre ?

La tension de test doit être adaptée à la tension nominale du moteur. Pour un moteur basse tension (230 V ou 400 V), une tension de test de 500 V est couramment utilisée. Pour un moteur haute tension, on monte à 1 000 V ou plus. Utiliser une tension de test trop élevée par rapport à la classe d'isolement peut endommager l'isolant, particulièrement sur des moteurs anciens ou dont l'isolement est déjà dégradé.

Comment vérifier si un moteur électrique fonctionne sans démontage ?

La séquence de base comprend : contrôle visuel du bornier, test de continuité des enroulements au multimètre, mesure des résistances par phase et test d'isolement au mégohmmètre. Si ces quatre tests sont concluants, mettre le moteur sous tension et relever la tension et le courant sur chaque phase à la pince ampèremétrique. Cette procédure permet de vérifier si un moteur électrique fonctionne sans ouvrir le moteur.

Peut-on tester un moteur électrique 12 V de la même façon qu'un 230 V ?

Les principes de test sont identiques : continuité, résistance des enroulements, isolement vers la masse. Pour tester un moteur électrique 12 V avec un multimètre, utiliser la plage Ω la plus basse pour obtenir une lecture précise, car les résistances sont souvent très faibles. Le mégohmmètre est inutile sur des moteurs 12 V à isolement basse tension ; un test d'isolement au multimètre en grande plage Ω suffit dans la plupart des cas.

Pourquoi le test au multimètre ne suffit-il pas toujours à identifier la panne ?

Le multimètre détecte les enroulements ouverts et les courts-circuits francs, mais ne révèle pas les défauts d'isolement qui n'apparaissent qu'à une tension de test élevée. Un défaut entre spires adjacentes peut afficher une résistance normale au multimètre et provoquer pourtant une surchauffe en fonctionnement. Le mégohmmètre et la pince ampèremétrique en fonctionnement complètent le diagnostic pour atteindre un niveau de fiabilité suffisant.
