Montage d’un stockeur rotatif | Installation verticale

Comment préparer le site avant l'arrivée du stockeur rotatif
Comment se passe la livraison, la réception et la manutention sur site
Quelles sont les étapes du montage mécanique d'un carrousel vertical ?
Comment réaliser les raccordements électriques et la mise sous tension
Comment paramétrer la commande et l'organisation des emplacements
Comment interfacer un stockeur rotatif avec un ERP ou un WMS ?

💡 À retenir :

Le montage d'un stockeur rotatif vertical se déroule en huit phases séquentielles, de la préparation du site à la mise en production, chacune conditionnant la suivante.
La résistance dynamique du sol et la hauteur libre sous plafond sont les deux prérequis bâtiment à valider en priorité, avant toute commande de l'équipement.
L'installation en site occupé exige un phasage rigoureux pour maintenir la continuité du picking et des expéditions pendant les travaux.
Les dispositifs de sécurité machine arrêt d'urgence, barrière lumineuse, bypass maintenance sont raccordés et testés avant toute mise sous tension opérationnelle.
L'interfaçage avec l'ERP ou le WMS conditionne la traçabilité et se prépare plusieurs semaines avant la bascule en production.
La formation des opérateurs aux modes normaux et dégradés est une condition de réception, pas une option à planifier après coup.
Les gains d'espace obtenus via l'exploitation de la hauteur du bâtiment dépassent souvent 60 %, parfois davantage selon la configuration et le contexte ; ces chiffres sont des ordres de grandeur variables.

Le montage d'un stockeur rotatif (ou carrousel vertical) en entrepôt ou magasin actif ne se résume pas à une livraison et un raccordement électrique. Il mobilise le responsable maintenance, le responsable logistique et l'intégrateur sur plusieurs semaines, depuis l'audit du bâtiment jusqu'à la première commande de picking en conditions réelles. Cet article détaille chaque phase dans l'ordre chronologique, avec les contrôles à effectuer, les livrables attendus et les points de vigilance qui font la différence entre une mise en service fluide et un arrêt correctif prématuré.

Obtenez un devis pour un stockeur rotatif

Comment préparer le site avant l'arrivée du stockeur rotatif

Vérifications bâtiment : sol, hauteur libre et environnement de travail

La préparation du site commence par une visite technique conjointe entre le responsable maintenance et le technicien de l'intégrateur, réalisée au minimum quatre semaines avant la livraison prévue.
Les points à valider sur le bâtiment sont les suivants :

Charge dynamique du sol : la dalle doit supporter non seulement le poids statique de l'équipement chargé, mais aussi les sollicitations dynamiques liées à la rotation des plateaux. Un rapport de résistance de dalle fourni par un bureau de contrôle est recommandé si aucune donnée n'existe déjà.
Hauteur libre sous plafond : mesurer la hauteur réelle disponible en tenant compte des obstacles existants — poutres, réseaux, canalisations, sprinklers. La hauteur utile de l'équipement doit être inférieure à cette hauteur libre, avec une marge suffisante pour le levage lors de la mise en place.
Planéité de la dalle : vérifier l'absence de dénivelés supérieurs aux tolérances admises par le fabricant, car le nivellement conditionne directement la rotation et l'alignement des plateaux.
Dégagements à l'ouverture : la zone frontale de prélèvement et, le cas échéant, la zone de double accès doivent être libres de tout obstacle fixe et conformes aux gabarits de sécurité.
Alimentation électrique : vérifier la disponibilité d'une puissance adaptée au tableau de distribution, à proximité de l'emplacement prévu, avec protection différentielle.
Connexion réseau : confirmer la disponibilité d'une prise Ethernet (ou d'une connexion Wi-Fi industrielle) si une intégration ERP/WMS est prévue.

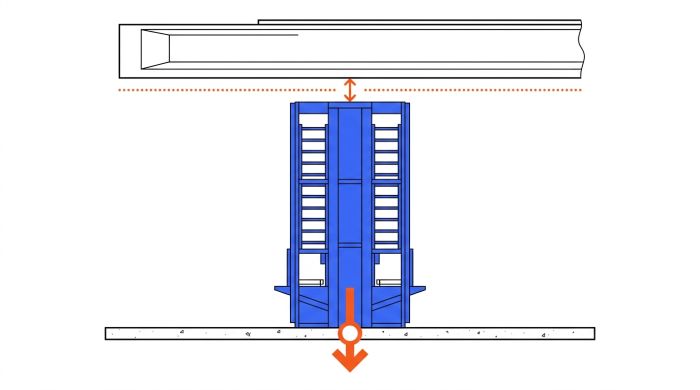

Schéma contraintes bâtiment stockeur rotatif

Voir nos stockeurs rotatifs

Organisation du chantier en site occupé : phasage et continuité d'activité

Un stockeur rotatif s'installe fréquemment dans un entrepôt en activité, sans arrêt total du flux. Le phasage suivant permet de limiter les perturbations (les durées indiquées sont des exemples à adapter au contexte réel) :

J-15 : balisage et libération de la zone d'implantation, organisation d'un stock tampon pour les références concernées, mise en place de solutions de stockage provisoires.
J-7 : confirmation des accès manutention (portes, quais, allées), positionnement d'un chariot adapté au gabarit des modules.
J-2 à J : livraison et manutention des éléments, déballage en zone de dépose provisoire, début du montage mécanique.
J+1 à J+2 : raccordements, paramétrage, tests.

Pendant toute la durée des travaux, les allées et issues de secours restent dégagées. Les horaires d'intervention des monteurs sont calés en dehors des pics de picking si possible, ou dans une zone isolée physiquement.

Vous êtes fournisseur de stockeur rotatif ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Comment se passe la livraison, la réception et la manutention sur site

Contrôles à la réception : documents, dommages et conformité de livraison

À réception du transporteur, un responsable désigné réalise les contrôles suivants avant de signer le bon de livraison :

Comptage des colis par rapport au bordereau d'expédition.
Contrôle visuel de l'état des emballages : chocs, perforations, mouillures.
Vérification de la présence des documents techniques : plans d'installation, schémas électriques, notice de mise en service, PV de tests usine.
Photographie systématique de tout dommage constaté, avec émission de réserves écrites sur le bon de livraison avant la signature du transporteur.

Tout colis manquant ou endommagé est consigné dans un procès-verbal de réception. Ce document constitue la base des éventuelles réclamations auprès du transporteur ou du fournisseur.

Manutention et implantation : accès, engins, cheminement, zone de pose

Les modules d'un stockeur rotatif vertical peuvent peser plusieurs centaines de kilogrammes selon la taille de l'équipement. La manutention interne requiert un chariot élévateur ou un transpalette à fourches longues dont la capacité est compatible avec le poids et le centre de gravité des modules.
Les points de vigilance à anticiper sont les suivants :

Vérifier que la largeur des allées de circulation interne autorise le passage des modules, en tenant compte du gabarit de l'engin de manutention.
Contrôler la résistance des quais de déchargement.
Préparer une zone de stockage temporaire à proximité de l'emplacement final pour les éléments en attente de montage.
Ne jamais faire pivoter un module sur un coin de palette : le risque de déformation de la structure est réel et peut compromettre l'alignement lors du montage.

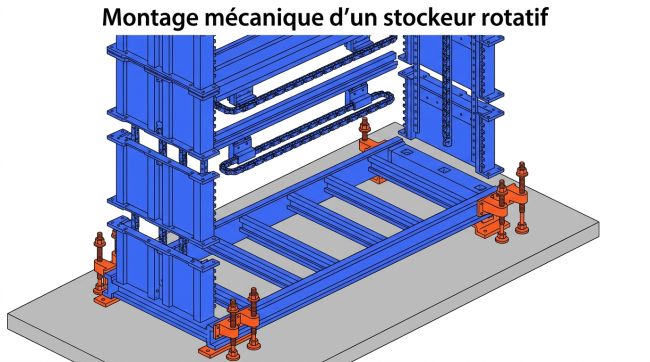

Quelles sont les étapes du montage mécanique d'un carrousel vertical ?

Mise en place, nivellement, ancrage et contrôles d'alignement

Le montage mécanique suit un déroulé numéroté dont chaque étape conditionne la suivante :

Positionnement du châssis de base sur l'emplacement définitif.
Mise à niveau via les vérins ou plots réglables, contrôlée au niveau à bulle sur deux axes perpendiculaires.
Tracé et perçage des points d'ancrage dans la dalle, selon le plan fourni par l'intégrateur.
Mise en place des chevilles et boulonnage du châssis, avec contrôle de couple si spécifié.
Montage de la structure verticale par niveaux successifs, avec vérification de la verticalité à chaque ajout.
Mise en place de la chaîne de transport (ou du système d'entraînement), tension et contrôle du jeu.
Installation des plateaux sur les supports, vérification de leur horizontalité individuelle.
Pose des capotages et des protections périmétriques.

Avant de poursuivre vers le raccordement électrique, trois contrôles sont systématiquement réalisés :

Alignement général : la structure ne présente aucune torsion visible.

Libre rotation manuelle : les plateaux se déplacent sans point dur ni frottement anormal.

Ancrage : tous les boulons sont serrés et aucun jeu n'est constaté sur le châssis.

Assemblage des éléments internes : plateaux, subdivisions et zone de prélèvement

La configuration interne des plateaux se décide lors de la phase d'étude, et se matérialise pendant le montage. Les choix structurants à valider à ce stade sont les suivants :

Type et dimensions des subdivisions ou séparateurs selon les produits stockés.
Positionnement et identification visuelle des emplacements (étiquettes, repères colorés, adresses alphanumériques).
Hauteur de la zone de prélèvement ergonomique : la baie de consultation doit se situer à une hauteur de travail confortable pour les opérateurs, conformément au principe goods-to-man qui ramène l'article à l'opérateur sans qu'il ait à se déplacer ou à lever les bras.
Options de double accès : si l'équipement est prévu avec deux ouvertures de prélèvement, les deux postes sont configurés et sécurisés simultanément.

Comment réaliser les raccordements électriques et la mise sous tension

Alimentation, protections et variateur : ce qui conditionne une mise en route stable

Les raccordements électriques sont réalisés par un électricien habilité, en coordination avec le technicien de l'intégrateur. Les prérequis à valider avant mise sous tension sont :

Section de câble conforme à la puissance absorbée de la motorisation.
Protection par disjoncteur magnétothermique calibré et différentiel associé.
Mise à la terre conforme des masses métalliques de l'équipement.
Paramétrage du variateur de fréquence : il assure un démarrage progressif et une décélération douce des plateaux, limitant les à-coups mécaniques et les risques de déplacement des charges.

Des symptômes courants et leurs causes probables à identifier en phase de mise en route :

Démarrage brusque ou vibrations → réglage de rampe de démarrage insuffisant sur le variateur.
Disjonction répétée → surintensité, câblage sous-dimensionné ou court-circuit.
Rotation dans le mauvais sens → inversion de deux phases sur l'alimentation triphasée.
Absence d'affichage sur le pupitre → alimentation 24 V de la commande non présente.

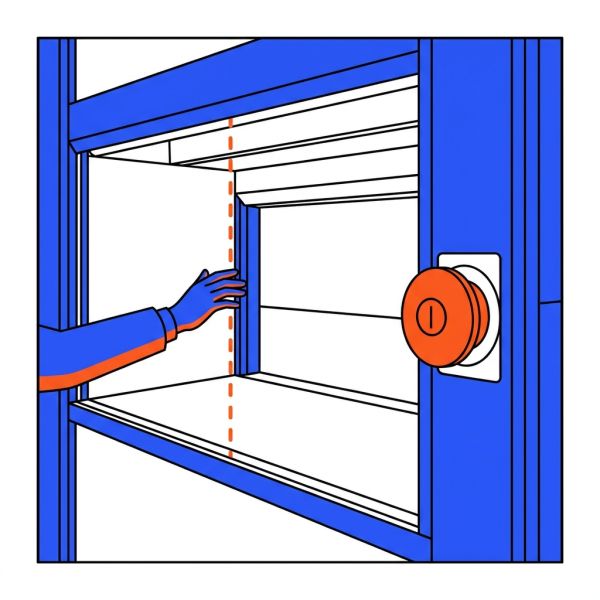

Dispositifs de sécurité machine : arrêt d'urgence, barrière lumineuse, bypass

Les dispositifs de sécurité sont câblés et testés avant toute mise en rotation sous charge :

Arrêt d'urgence : bouton coup de poing câblé en coupure de la chaîne de sécurité, testé en actionnement et en réarmement.
Barrière lumineuse immatérielle : positionnée à l'ouverture de prélèvement, elle arrête la rotation dès qu'un opérateur ou un objet pénètre dans la zone. La hauteur et la profondeur de détection sont réglées selon les gabarits des opérateurs et des contenants.
Bypass de maintenance : commutateur à clé permettant de débrayer temporairement la barrière lors d'opérations de maintenance, sous condition de présence physique d'un technicien habilité. Ce mode ne doit pas être accessible à un opérateur standard.

Comment paramétrer la commande et l'organisation des emplacements

Réglages d'exploitation : accès, profils, traçabilité et repérage visuel

Le paramétrage de base s'effectue depuis le pupitre de commande ou l'interface logicielle embarquée. Les étapes à réaliser avant les premiers tests sont les suivantes :

Création des adresses d'emplacements sur tous les plateaux.

Saisie du catalogue articles avec association à chaque emplacement.

Configuration de la logique de rotation par chemin le plus court pour réduire les temps de présentation.

Paramétrage des profils utilisateurs : opérateur standard, magasinier, administrateur, technicien maintenance.

Activation du contrôle d'accès par badge ou code, avec historique des accès pour traçabilité.

Réglage de l'identification visuelle : guidage lumineux ou pointeur laser vers l'emplacement à prélever si l'option est disponible.

Saisie des stocks initiaux ou connexion avec l'ERP/WMS pour import du stock de départ.

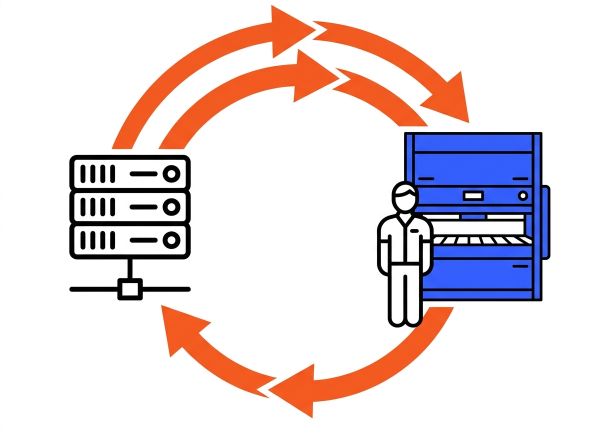

Comment interfacer un stockeur rotatif avec un ERP ou un WMS ?

L'interfaçage logiciel conditionne la traçabilité de chaque mouvement de stock. Le flux de données suit généralement la séquence suivante : l'ERP ou le WMS envoie une demande de sortie (ordre de picking) → le système de commande du stockeur positionne le bon plateau → l'opérateur prélève et valide → la confirmation remonte vers le WMS/ERP pour mise à jour du stock.
Plusieurs niveaux d'intégration existent selon les besoins :

Niveau 1 — autonome : gestion des stocks dans la commande embarquée du stockeur, sans lien avec le SI de l'entreprise.

Niveau 2 — export/import : synchronisation périodique des mouvements par fichier.

Niveau 3 — temps réel : échanges bidirectionnels en temps réel entre le stockeur et l'ERP/WMS, avec acquittement de chaque mouvement.

Les questions à poser à l'équipe IT et à l'intégrateur lors de la phase de cadrage sont les suivantes :

Quel protocole d'échange est supporté par le système de commande du stockeur ?

Quels objets de données sont échangés : article, quantité, lot, numéro de série, emplacement, opérateur, horodatage ?

Qui gère le référentiel article maître ?

Quelle est la procédure de reprise en cas d'interruption de la connexion ?

Les jeux de tests à valider avant la bascule en production couvrent : création d'un article, entrée en stock depuis un bon de réception, sortie sur ordre de picking, retour partiel, réalisation d'un inventaire, traçabilité par lot et consultation de l'historique des mouvements.
