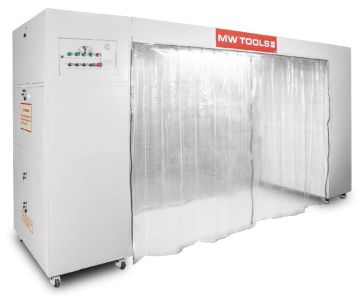

Comment intégrer un système de séchage infrarouge dans une cabine de peinture ?

• Un système de sĂ©chage infrarouge peinture polymĂ©rise les revĂŞtements en chauffant directement le support, sans chauffer l’air de la cabine.
• Un sĂ©cheur mobile de 3 000 Ă  3 300 W sèche un panneau complet en 5 Ă  15 minutes, contre 30 Ă  45 minutes en convection Ă  60 °C.
• La distance entre lampes et surface peinte se maintient entre 40 et 80 cm pour Ă©viter bullage et surchauffe.
• En cabine, la concentration en solvants doit rester sous 25 % de la LIE et les Ă©metteurs doivent ĂŞtre asservis Ă  la ventilation.
• Le coĂ»t Ă©nergĂ©tique d’un cycle ressort Ă  0,05 Ă  0,07 € pour 3 kW sur 5 minutes, et 0,40 Ă  0,50 € pour une arche de 12 kW sur 10 minutes.
• Une arche sur rails coĂ»te environ 25 000 € ; une installation gaz catalytique complète de l’ordre de 100 000 €.

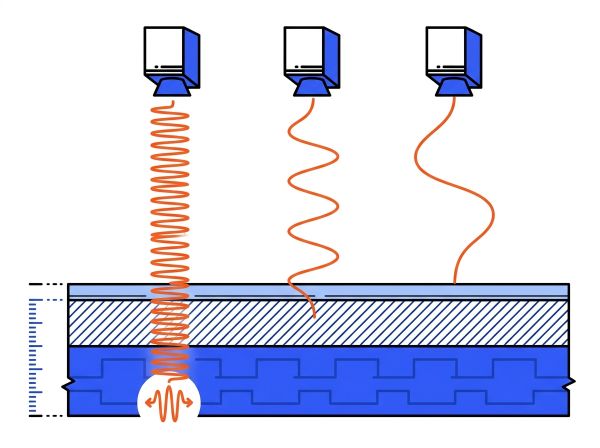

• Le rayonnement atteint le revĂŞtement puis le support.
• Le support s’échauffe rapidement et diffuse la chaleur.
• Les solvants et l’eau migrent avant le durcissement superficiel.
• L’air ambiant reste Ă  tempĂ©rature modĂ©rĂ©e.

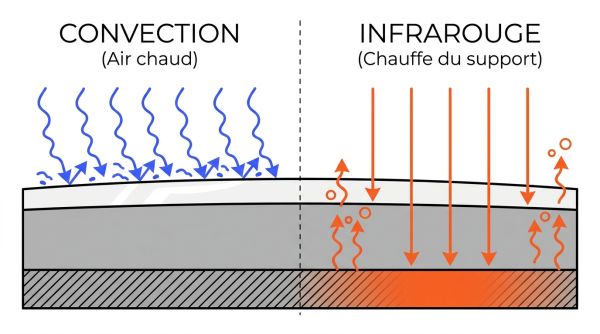

• Le sĂ©chage par air chaud impose une montĂ©e en tempĂ©rature longue du volume complet.
• Le sĂ©chage infrarouge cible la surface peinte sans chauffer l’air ambiant.
• La consommation Ă©nergĂ©tique d’une cabine de peinture peut baisser jusqu’à 75 % par rapport Ă  un brĂ»leur traditionnel.

• Lampes halogènes Ă  quartz Ă  ondes courtes, avec une durĂ©e de vie de 5 000 Ă  7 000 heures.
• RĂ©sistances mĂ©talliques, plus sensibles Ă  l’oxydation et Ă  la perte de puissance.
• Infrarouge catalytique gaz, avec un spectre sĂ©lectif de 0,78 Ă  3,5 µm ciblant la molĂ©cule de peinture.

• Mastic et apprĂŞt : polymĂ©risation accĂ©lĂ©rĂ©e sur la zone traitĂ©e.
• Base peinture : Ă©vaporation rapide des solvants puis durcissement.
• Vernis : utilisation conditionnĂ©e Ă  la fiche technique du produit.

• RĂ©duction des micro-bulles, cloques et piqĂ»res.
• Limitation de la retombĂ©e de poussières grâce Ă  l’absence de flux d’air thermique.
• Protection des plastiques et des rĂ©parations antĂ©rieures.

• Retouches et spot repair sur portière, aile ou pare-chocs.
• SĂ©chage de mastic avant ponçage.
• Travail en poste de prĂ©paration reliĂ© Ă  la cabine.

• PrivilĂ©gier les ondes courtes pour les rĂ©parations et les cadences rapides.
• RĂ©server les ondes moyennes ou longues aux revĂŞtements de surface.
• VĂ©rifier la disponibilitĂ© des lampes de remplacement.

• Ajuster l’angle d’incidence avec des cassettes orientables sur 300°.
• Maintenir une distance de 40 Ă  60 cm pour un sĂ©cheur mobile.
• Utiliser un guidage laser ou une dĂ©tection automatique de distance quand elle existe.

• ContrĂ´ler la capacitĂ© du disjoncteur avant raccordement.
• Éviter les rallonges de faible section, sources de chute de tension.
• VĂ©rifier l’emprise au sol et le rayon de dĂ©placement du chariot.

Le sécheur infrarouge mobile est adapté aux réparations localisées. Il comprend une ou plusieurs lampes montées sur un bras articulé. Le chariot permet de déplacer l'équipement entre les postes et de positionner les émetteurs face à la zone traitée. Les modèles courants disposent d'une puissance comprise entre 1 000 et 3 300 W. Certains appareils sont équipés d'une minuterie, d'un réglage de puissance et d'un contrôle de température.

Ils interviennent notamment pour :

• Le sĂ©chage des retouches de peinture sur portières, ailes et capots.
• La polymĂ©risation des mastics et des apprĂŞts.
• Le traitement localisĂ© des vernis compatibles.
• Les rĂ©parations ponctuelles sur les Ă©lĂ©ments de carrosserie.

Les potences de retouches infrarouge pour l'industrie automobile permettent également de traiter des surfaces allant de petits formats aux panneaux de portes. Leurs bras articulés facilitent le positionnement des cassettes, notamment pour les parties intérieures des véhicules.

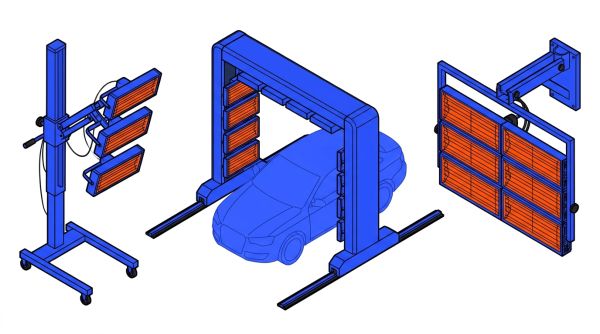

Les installations infrarouges sur rails conviennent aux ateliers et lignes automobiles qui réalisent des retouches fréquentes ou de grandes dimensions. Les panneaux sont suspendus à une structure permettant leur déplacement autour des pièces. Les émetteurs peuvent être disposés sur des bras mobiles, des rails électrifiés ou des systèmes proches des ponts roulants. Leur positionnement facilite le traitement des panneaux verticaux, des toitures et des zones difficiles d'accès.

Ces systèmes présentent plusieurs caractéristiques :

• Plusieurs cassettes infrarouges utilisables sĂ©parĂ©ment ou simultanĂ©ment.
• Un dĂ©placement horizontal et vertical autour du vĂ©hicule.
• Une rĂ©gulation de puissance adaptĂ©e aux diffĂ©rentes zones.
• Une possibilitĂ© de suivi de la tempĂ©rature par pyromĂ©trie.
• Une intĂ©gration aux postes de retouche ou aux installations industrielles existantes.

Les panneaux infrarouges sur rails pour l'industrie automobile répondent notamment aux besoins de traitement des retouches sur des panneaux complets.

Les systèmes fixes sont intégrés à une installation de peinture ou de traitement thermique. Ils utilisent des émetteurs électriques ou, dans certaines configurations industrielles, des panneaux infrarouges alimentés au gaz. Leur conception peut inclure plusieurs zones de chauffe, des capteurs de température et une commande automatisée. Ces installations conviennent aux productions répétitives et aux applications nécessitant une régularité thermique élevée.

Leur intégration dépend de la compatibilité avec le procédé existant, notamment de la ventilation, des conditions de sécurité et du zonage ATEX. Une étude technique est nécessaire avant toute modification de la cabine. Pour comparer les configurations disponibles, les sécheurs infrarouges pour carrosserie automobile se distinguent notamment par leur puissance, leur mobilité et leur surface de traitement.

Le dimensionnement d'un système de séchage infrarouge dépend de la surface à traiter, du type de peinture, du support et de la cadence de production. Il faut adapter la puissance, la distance des émetteurs et la température aux besoins de l'installation. La puissance nécessaire augmente avec la surface à sécher. Une petite retouche peut être traitée avec une ou deux lampes, tandis qu'une carrosserie complète nécessite plusieurs émetteurs ou une installation fixe.

Ces puissances sont indicatives. Le choix final dépend du type d'émetteur, de la distance de travail et du revêtement à sécher.

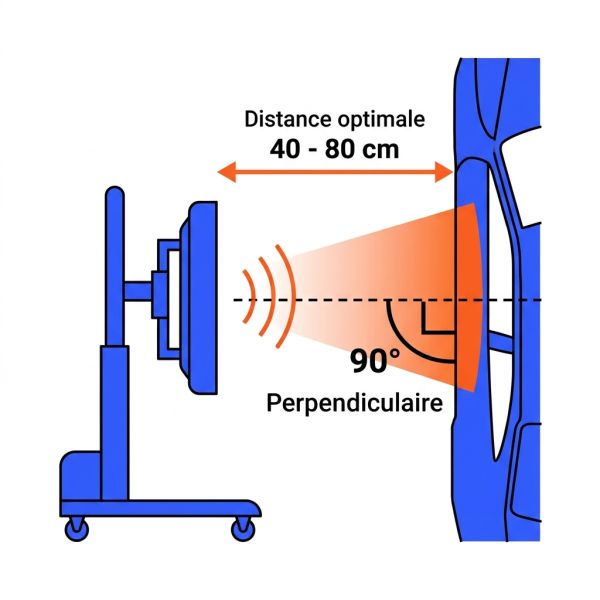

La distance de séchage infrarouge influence la température atteinte par la peinture. Une lampe trop proche risque de surchauffer le revêtement. Une lampe trop éloignée allonge le séchage. Certains sécheurs de carrosserie fonctionnent à une distance de 40 à 80 cm, selon le modèle. Le positionnement doit tenir compte de la forme de la pièce, de l'orientation des lampes et de la sensibilité du support. Les équipements avec guidage laser facilitent le réglage. Les distances préconisées par le fabricant restent prioritaires.

Les temps de séchage varient selon les mastics, apprêts, peintures et vernis. Certains systèmes infrarouges permettent des cycles de 5 à 15 minutes, selon le produit et les conditions d'application.

Trois paramètres sont essentiels :

• Le temps de dĂ©solvantation avant la chauffe.
• La tempĂ©rature du support, qui ne doit pas dĂ©passer la limite recommandĂ©e.
• La durĂ©e d'exposition, adaptĂ©e au revĂŞtement et au durcissement souhaitĂ©.

Une température excessive peut provoquer des bulles, des défauts de surface ou une déformation du support. Les réglages doivent respecter les recommandations du fabricant de peinture.

Les sécheurs mobiles fonctionnent généralement en 230 V monophasé. Les installations plus puissantes peuvent nécessiter une alimentation 400 V triphasée.

Avant l'installation, il faut vérifier :

• La puissance Ă©lectrique disponible et les protections du circuit.
• La compatibilitĂ© des prises et des câbles.
• L'espace nĂ©cessaire au dĂ©placement des sĂ©cheurs mobiles.
• La hauteur disponible pour les installations sur rails.
• Les distances de sĂ©curitĂ© autour des Ă©quipements.

Le raccordement électrique doit être vérifié par un professionnel qualifié pour garantir la compatibilité avec l'installation existante.

• Relever la surface maximale Ă  traiter et le type de pièces.
• VĂ©rifier la prise 16 A ou le disjoncteur dĂ©diĂ© et la tension disponible.
• ContrĂ´ler la hauteur sous plafond et les possibilitĂ©s de fixation des rails.
• Estimer le volume de cycles quotidiens et le besoin de mobilitĂ©.
• Confirmer le dĂ©bit de ventilation minimal pendant le cycle infrarouge.

• RĂ©gler l’orientation des cassettes sur 300°.
• Utiliser le guidage laser ou le dĂ©tecteur de distance pour centrer la zone.
• Ajuster la hauteur selon le panneau, l’aile ou le pare-chocs traitĂ©.

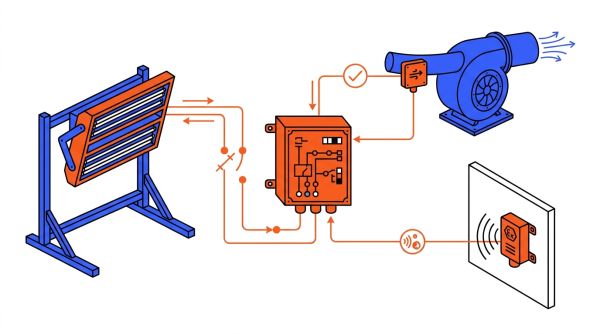

• Couper automatiquement l’alimentation en cas de baisse du dĂ©bit d’air.
• Asservir les Ă©metteurs aux portes pour empĂŞcher tout allumage en phase de pistolage.
• PrĂ©voir une disjonction en cas de dĂ©passement du seuil de LIE.

• SĂ©lectionner le programme selon le produit et le support.
• RĂ©gler la consigne de tempĂ©rature entre 35 et 100 °C selon le produit.
• ContrĂ´ler la tempĂ©rature de surface au pyromètre.
• Valider un cycle complet avant production.

• Identifier les substances prĂ©sentes et leurs fiches de donnĂ©es de sĂ©curitĂ©.
• Prendre en compte la ventilation, le stockage et les points chauds.
• Formaliser le zonage dans le DRPCE.

• VĂ©rifier la catĂ©gorie d’appareil par rapport au zonage rĂ©el.
• Associer le marquage au type d’atmosphère et au mode de protection.
• Conserver la dĂ©claration UE de conformitĂ© et la notice.

• Asservir l’alimentation Ă©lectrique des Ă©metteurs Ă  la ventilation.
• PrĂ©voir un permis de feu pour les interventions sur les points chauds.
• Former les opĂ©rateurs aux procĂ©dures de sĂ©curitĂ©.

• Mettre Ă  jour le DRPCE avec les nouvelles zones.
• IntĂ©grer les procĂ©dures de maintenance et de point chaud.
• Conserver les documents techniques des appareils certifiĂ©s.

Le coût d'un séchage infrarouge pour peinture dépend du type d'équipement, de la puissance installée et du nombre de cycles. Les prix varient selon la configuration :

• SĂ©cheur mobile : 200 Ă  1 300 €, pour les retouches localisĂ©es et le spot repair.
• Arche ou portique sur rails : environ 25 000 €, pour le sĂ©chage de vĂ©hicules complets et les cadences Ă©levĂ©es.
• Installation Ă  gaz catalytique : environ 100 000 €, pour les grandes surfaces et les volumes importants.

Les lampes de remplacement coûtent entre 48 et 396 € l'unité selon le modèle. Le coût de fonctionnement par cycle dépend de la puissance, de la durée d'utilisation et du prix de l'électricité. Il se calcule selon la formule :

Coût par cycle = puissance (kW) × durée (h) × prix du kWh

Ă€ titre d'exemple :

• SĂ©cheur mobile de 3 kW : un cycle de 5 minutes consomme 0,25 kWh, soit 0,05 Ă  0,07 €.
• Arche infrarouge de 12 kW : un cycle de 10 minutes consomme 2 kWh, soit 0,40 Ă  0,50 €.

Ces estimations concernent uniquement l'électricité consommée par les équipements. Le coût global doit également intégrer la maintenance, le remplacement des lampes et les frais d'installation.

• Des cycles de 5 Ă  15 minutes libèrent la cabine plus rapidement.
• Un sĂ©cheur mobile peut traiter plusieurs postes sans immobiliser la cabine.
• Le retour sur investissement dĂ©pend avant tout du taux d’utilisation rĂ©el.

• Ventilation et filtration de la cabine.
• Éclairage et chauffage d’appoint Ă©ventuel.
• Maintenance et remplacement des lampes.
• Main-d’œuvre et amortissement de l’équipement.
• CoĂ»t d’installation Ă©lectrique renforcĂ©e ou de raccordement gaz.
