Comment assurer une bonne ventilation et aspiration des fumées dans une cabine de peinture ?

Quel type de cabine de peinture recherchez-vous ? * Vous devez sélectionner une réponse avant de valider

Obtenir des devis
Temps de lecture estimé : 4min

Assurer une bonne ventilation et aspiration des fumées dans une cabine de peinture constitue une exigence incontournable pour garantir la sécurité des opérateurs, la qualité des finitions et la conformité réglementaire. Dans les environnements industriels, où les aérosols de peinture et les composés volatils sont omniprésents, un système de circulation d’air performant permet non seulement de prévenir les risques sanitaires et incendiaires, mais aussi d’optimiser les processus de pulvérisation. Entre normes à respecter, types de ventilation à choisir et contraintes techniques à anticiper, ce sujet stratégique mérite une attention particulière.

Devis pour une cabine de peinture

Pourquoi la ventilation est cruciale pour la sécurité et la performance d'une cabine de peinture ?

Protéger la santé des opérateurs

Une cabine de peinture efficace protège les opérateurs des risques respiratoires liés à l’inhalation de COV (composés organiques volatils), de particules de peinture et de vapeurs de solvants. L’exposition prolongée à ces substances peut entraîner des pathologies respiratoires et cutanées graves. Selon les recommandations de l’INRS, la vitesse minimale d’aspiration doit atteindre 0,5 m/s, avec aucun point mesuré en dessous de 0,4 m/s, pour limiter efficacement l’exposition.

Assurer la qualité des finitions

Une mauvaise ventilation favorise le dépôt de surpulvérisation sur les pièces peintes. Cela génère des défauts tels que des finis granuleux ou des impuretés visibles. Un débit d’air homogène, autour de 1 m/s, est nécessaire pour obtenir des résultats professionnels et préserver l'intégrité esthétique des pièces.

Se conformer aux normes ATEX et INRS

Les systèmes de ventilation doivent répondre aux normes ATEX pour prévenir tout risque d'incendie ou d'explosion, notamment en présence de produits inflammables​. Il est aussi obligatoire de maintenir la concentration des solvants sous le quart de la limite inférieure d’explosivité (LIE).

Maîtriser les émissions de COV

La filtration de l’air est indispensable pour limiter l’émission de COV dans l'environnement. Le recours à des filtres secs ou à charbon actif est fortement recommandé pour capturer efficacement les polluants.

Prévenir les incendies

Une aspiration efficace réduit l'accumulation de vapeurs inflammables, limitant ainsi les risques d'incendies au sein de l’atelier. La bonne implantation de la cabine de peinture, ainsi qu’un contrôle rigoureux du débit d’air, sont essentiels pour assurer une sécurité optimale.

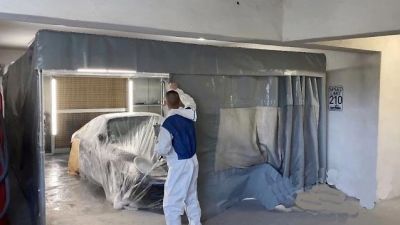

cabine de peinture

Quels types de ventilation choisir selon la configuration de la cabine de peinture ?

Ventilation verticale

La ventilation verticale (plafond-sol) assure un flux d'air descendant qui capte efficacement les particules en suspension. Ce système est recommandé pour les carrosseries automobiles ou les véhicules industriels. Il garantit un environnement propre en expulsant les contaminants par des grilles au sol. La circulation d’air descendante permet d'atteindre une vitesse d'aspiration d'1 mètre par seconde, respectant ainsi les normes de sécurité. Ce type de ventilation requiert généralement une capacité d’aspiration de 15 000 à 35 000 m³/h pour les grandes cabines.

Ventilation horizontale

La ventilation horizontale (latérale) introduit l’air propre sur un côté de la cabine et l'évacue de l'autre. Cette solution est plus abordable et adaptée à l'industrie légère, la menuiserie ou le bâtiment. Elle est idéale pour des pièces de taille moyenne ou des petites séries, avec un flux suffisant pour éviter la formation de brouillard de peinture. Toutefois, elle nécessite une répartition homogène du flux d’air pour empêcher les contaminants de migrer sur la pièce.

Ventilation semi-descendante

La ventilation semi-descendante combine l’air soufflé du plafond et l’aspiration latérale. Elle représente un équilibre entre la performance de la ventilation verticale et le coût réduit de l’horizontale. Ce système convient aux ateliers de taille moyenne et pour des applications mixtes : pièces de moyenne dimension, véhicules légers ou industries de finition.

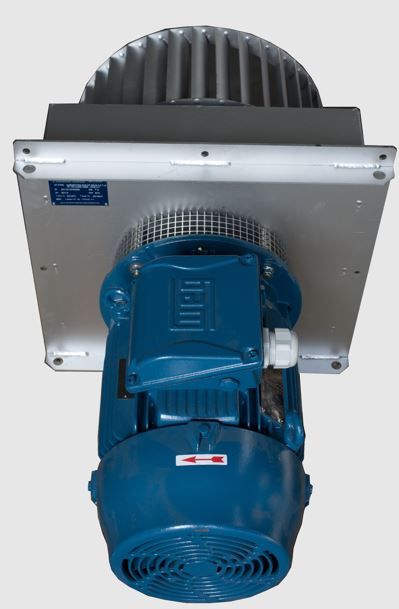

ventilateur pour cabine de peinture

Comment dimensionner correctement le système d’aspiration de la cabine de peinture ?

Calculer le débit d’air nécessaire

Le débit d’air doit être adapté à la taille de la cabine de peinture et à la charge de production. Un débit compris entre 15 000 et 35 000 m³/h est souvent requis. Cette valeur garantit une élimination efficace des vapeurs de solvants et des particules de peinture en suspension.

Type de ventilation Utilisation optimale Capacité d'aspiration typique
Verticale Véhicules, pièces volumineuses 15 000 à 35 000 m³/h
Horizontale Petites séries, industrie légère ≥ 7 500 m³/h
Semi-descendante Ateliers polyvalents Variable selon la configuration

Assurer une vitesse d’aspiration conforme

La vitesse d’aspiration au niveau de l’ouverture de la cabine doit être supérieure ou égale à 0,5 m/s. Aucun point de mesure ne doit être inférieur à 0,4 m/s. Cette exigence permet de capturer efficacement les polluants avant qu'ils ne se dispersent dans l'atelier.

Sélectionner la bonne puissance du moteur

La puissance des moteurs doit être suffisante pour maintenir le débit et la vitesse requis malgré les pertes de charge dans les filtres et les réseaux de gaines. Cette puissance dépend du rendement du ventilateur et du degré d’encrassement anticipé des filtres.

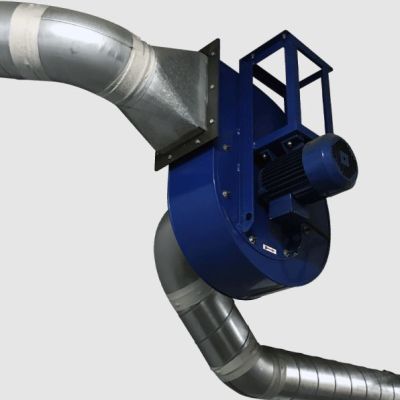

aspirateur pour cabine de peinture

Dimensionner correctement la surface de filtration

Une grande surface de filtration augmente l’efficacité de captation. L’utilisation de filtres secs (fibre de verre, carton plissé) est recommandée. Il est crucial d'installer un système de contrôle d’encrassement pour optimiser la maintenance.

Respecter les normes en vigueur

Le respect des normes INRS, NF EN 12215+A1 et ATEX est obligatoire. Ces normes encadrent la sécurité des opérateurs, la qualité de l’air, et la prévention des risques d’incendie et d’explosion.

Quelles bonnes pratiques pour entretenir et optimiser l’aspiration dans une cabine de peinture ?

Pour garantir un flux d’air efficace dans une cabine de peinture, l’entretien régulier est indispensable. Il permet de préserver la qualité des finitions, de prolonger la durée de vie des équipements et de limiter les pannes. Ci-après les pratiques à suivre :

  • Nettoyer et remplacer les filtres régulièrement : Les filtres, comme les pré-filtres G3/G4 et les filtres plenum M5, doivent être remplacés dès qu’ils sont encrassés. Cela évite la surcharge des ventilateurs et assure une diffusion d’air propre. Les filtres à charbon actif permettent de réduire les COV et les odeurs.
  • Contrôler le débit d’air : Un flux d’air homogène avec une vitesse d’au moins 0,5 m/s est requis. Il faut mesurer régulièrement la vitesse pour garantir une ventilation conforme aux normes INRS.
  • Inspecter les conduits et extracteurs : Les conduits doivent être débarrassés de tout obstacle. Les turbines doivent être nettoyées des dépôts secs pour éviter les déséquilibres et les pertes de performance. Une turbine propre permet jusqu’à 30 % d’économies d’énergie.
  • Décaper les caillebotis et nettoyer la fosse : Ces éléments accumulent des résidus nuisibles à la ventilation. Un décapage permet de restaurer l’efficacité d’extraction et de préserver les filtres de sol.
