Comment installer un récupérateur de chaleur ?

• Avant l'installation d'un récupérateur de chaleur, il faut vérifier l'accès aux combles, la compatibilité du conduit (diamètre 130 ou 150 mm), et, pour un insert, la présence d'un caisson et de grilles de décompression dans la hotte.
• L'installation suit une chaîne logique : captage → caisson de distribution → gaines isolées → bouches de soufflage → raccordement électrique.
• Un kit de distribution d'air chaud (répartiteur de chaleur) capte l'air chaud produit par un poêle, un insert ou une cheminée, puis le redistribue dans les autres pièces via un caisson motorisé, un réseau de gaines isolées et des bouches de soufflage.
• Le cas de l'insert nécessite des précautions spécifiques : gaine plongeante de 50 à 70 cm, trou de perçage à au moins 10 cm du conduit de fumée, manchonnage en traversée de plafond bois.
• L'installation doit respecter les normes NF DTU 24.1/24.2 (fumisterie) et NF C 15-100 (électricité) ; le raccordement électrique est à confier à un électricien si nécessaire.
• L'entretien se limite au nettoyage des bouches et des éventuels filtres ainsi qu'à un contrôle annuel du caisson avant la saison de chauffe.

Installer un récupérateur de chaleur, ou plus précisément un kit de distribution d'air chaud / répartiteur de chaleur, consiste à organiser un captage des calories sur un poêle, un insert ou une cheminée, puis à les distribuer vers d'autres pièces grâce à un caisson, des gaines isolées et des bouches. Ce guide détaille les prérequis, le schéma d'installation, puis les étapes de pose selon les configurations (cheminée, poêle, insert). Les points de sécurité et de conformité (fumisterie et électricité) ainsi que l'entretien sont également abordés. La récupération de chaleur sur eaux grises est traitée en annexe en fin d'article.

Avant d'engager les travaux, plusieurs points de faisabilité doivent être vérifiés. Un accès aux combles ou à un local technique ventilé est indispensable pour y loger le caisson de distribution et faire cheminer les gaines. Si cet espace est absent ou non accessible, l'installation est compromise ou doit être repensée.

La compatibilité de l'appareil de chauffage conditionne également le choix du kit. La plupart des collecteurs proposés sur le marché sont conçus pour des conduits de 130 ou 150 mm de diamètre. Il faut mesurer le diamètre du conduit de fumée du poêle ou de l'insert avant toute commande. Pour un insert à foyer fermé, la hotte doit comporter au moins une grille de décompression et un caisson de décompression : sans ces éléments, le puisage d'air chaud dans la hotte n'est pas réalisable en toute sécurité.

• Accès combles ou local technique ventilé : espace nécessaire pour le caisson et le cheminement des gaines.
• Diamètre de conduit : vérifier 130 ou 150 mm selon le kit retenu.
• Hotte d'insert : vérifier la présence d'un caisson et de grilles de décompression.
• Possibilité de perçages : perçage de plafond pour le conduit de puisage et dans chaque pièce pour les bouches de soufflage.
• Alimentation électrique à proximité : une prise ou un circuit dédié protégé par un disjoncteur 5 A est requis pour le caisson.
• Distances de sécurité : vérifier que le futur cheminement des gaines respecte les distances minimales par rapport aux matériaux combustibles conformément au NF DTU 24.1.

L'architecture d'un répartiteur de chaleur suit toujours la même logique : l'air chaud est capté à la source, transféré vers un caisson motorisé, puis distribué dans les pièces via un réseau de gaines jusqu'aux bouches de soufflage. Cette chaîne en quatre segments détermine l'ensemble des choix de conception.

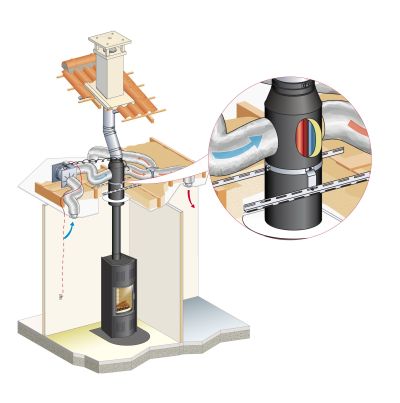

Le captage varie selon l'appareil. Sur un poêle à bois, un collecteur ou une enveloppe métallique s'installe autour du conduit, au plus près du plafond. Sur un insert, une gaine métallique plonge dans la hotte. Sur une cheminée à foyer ouvert, le captage se fait via un collecteur positionné en plafond de la pièce principale. Le caisson de distribution se place dans les combles, posé sur un support plan, isolant et ininflammable, avec l'axe du moteur horizontal. Le réseau de gaines isolées part du caisson pour alimenter chaque pièce : les parcours doivent être rectilignes, sans point bas ni coude fermé, avec des longueurs équilibrées entre les différentes branches. Les bouches de soufflage se fixent en plafond ou en partie haute de mur, à l'opposé de la porte et à au moins 30 cm de toute paroi.

• Composants à prévoir : collecteur ou enveloppe de captage, caisson motorisé (250 à 800 m³/h selon configuration), gaines isolées Ø 125 mm, accessoires de dérivation (T, Y), manchettes galvanisées pour les bouches, câble H05VVF 3 x 0,75 mm² minimum, disjoncteur 5 A.
• Points de vigilance réseau : limiter les coudes, éviter les points bas, équilibrer les longueurs de chaque branche, utiliser uniquement des gaines isolées entre le caisson et les bouches.

L'installation d'un kit de distribution d'air chaud se déroule en cinq grandes phases : pose du dispositif de captage, implantation du caisson, création du réseau de gaines, fixation des bouches de soufflage et raccordement électrique. L'ordre est important : le caisson doit être en place avant de tirer les gaines, et les gaines doivent être raccordées avant de percer les trémies de bouches. Les traversées de plafond en bois nécessitent un manchonnage avec de la laine de verre pour respecter les distances de sécurité imposées par le NF DTU 24.1. La partie électrique doit être conforme à la norme NF C 15-100 ; il est conseillé de faire appel à un électricien pour le raccordement si l'on n'est pas familier avec ces règles. Un fumiste ou un chauffagiste peut également être sollicité pour valider le positionnement du captage, notamment sur insert.

L'installation d'un récupérateur de chaleur sur cheminée à foyer ouvert repose sur un captage de l'air chaud ambiant au plafond de la pièce principale, puis sa redistribution via le caisson et le réseau de gaines.

1. Fixation du collecteur de captage au plafond : le collecteur se positionne au plus près de la source de chaleur, dans la partie haute de la pièce. Il est fixé au plafond et raccordé depuis les combles au caisson via une gaine (diamètre Ø 125 mm recommandé). Un foyer ouvert ayant un rendement limité, il faut dimensionner le système en conséquence et s'assurer que le captage n'interfère pas avec la ventilation naturelle de la pièce.
2. Réseau de gaines de distribution : depuis le caisson, les gaines isolées doivent être tirées en suivant un tracé aussi rectiligne et tendu que possible. Les coudes doivent être limités et aucun point bas ne doit être toléré dans le réseau. Les gaines fixées par colliers métalliques sont ensuite étanchées sur chaque raccord avec une bande adhésive. Le caisson doit être posé sur un support plan, ininflammable et accessible.
3. Installation des bouches de soufflage : les bouches de soufflage se positionnent dans les pièces principales, de préférence à l'opposé de la porte d'entrée de la pièce. Elles doivent être placées à au moins 30 cm de toute paroi. Chaque bouche est raccordée à sa gaine via une manchette galvanisée, les languettes de la manchette étant rabattues côté combles pour assurer la tenue. Les cuisines, salles de bains et WC sont à exclure des pièces desservies.
4. Raccordement électrique et régulation : le caisson de distribution est alimenté via un câble H05VVF 3 x 0,75 mm² minimum, protégé par un disjoncteur dédié de 5 A conforme à la norme NF C 15-100. Les connexions sont isolées dans un boîtier de dérivation. Un thermostat optionnel peut être ajouté pour automatiser le déclenchement selon la température de l'air capté.

En plus des poêles à bois et des cheminées, un répartiteur de chaleur peut être installé sur un insert à foyer fermé ou sur un poêle à granulés. Ces deux configurations présentent des spécificités techniques à prendre en compte.

• Insert à foyer fermé : la gaine de puisage est une gaine métallique plongeante placée dans la hotte de l'insert, sur une longueur d'environ 50 à 70 cm. L'entrée de la gaine se situe sous le caisson de décompression. Le perçage du plafond pour le passage de la gaine doit être réalisé à au moins 10 cm du conduit d'évacuation des fumées. En traversée de plafond bois, un manchonnage isolant est nécessaire pour respecter les distances de sécurité. Il est déconseillé d'aspirer directement sur le carénage de l'insert : la hotte doit disposer de grilles et d'un caisson de décompression fonctionnels. Cette configuration correspond aux recherches insert récupérateur de chaleur et installation récupérateur de chaleur insert (aussi recherchée comme recuperateur de chaleur insert).
• Poêle à granulés : le principe de distribution est identique à celui du poêle à bois. Il faut cependant vérifier la compatibilité du collecteur avec le conduit de l'appareil et s'assurer que l'amenée d'air comburant reste suffisante. Le réseau de gaines et les bouches de soufflage s'installent selon les mêmes règles que pour un poêle à bois.

L'installation d'un répartiteur de chaleur sur un appareil à combustion est encadrée par deux référentiels principaux. Le NF DTU 24.1 couvre la conception et la mise en œuvre des conduits de fumée et des ouvrages associés : il fixe notamment des distances de sécurité entre le conduit et les matériaux combustibles, ainsi que des exigences de mise en œuvre à respecter en complément de la notice fabricant. Le NF DTU 24.2 précise des règles complémentaires pour les inserts et foyers ouverts (notamment sur la hotte et l'environnement immédiat de l'appareil).

La partie électrique relève de la norme NF C 15-100 : le câblage du caisson doit être réalisé sur un circuit dédié, protégé par un disjoncteur adapté, avec des connexions isolées dans un boîtier de dérivation.

• Support du caisson : plan, isolant, ininflammable ; le caisson ne doit pas être recouvert ni mis en contact avec un matériau combustible.
• Traversées de plancher : respecter les distances de sécurité, et prévoir un manchonnage/isolant adapté lors des traversées (notamment en plafond bois) selon DTU et notice.
• Accessibilité : le caisson doit rester accessible après installation pour permettre la maintenance et les contrôles saisonniers.
• Séparation câbles/gaines : éviter de faire cheminer des câbles électriques au contact direct des gaines d'air chaud sur de longues distances.

La conception du réseau aéraulique conditionne directement l'efficacité du système. Un réseau mal tracé, avec de nombreux coudes ou des longueurs déséquilibrées entre les branches, génère des pertes de charge qui réduisent le débit d'air chaud dans les pièces les plus éloignées.

Les gaines isolées doivent suivre le tracé le plus rectiligne possible depuis le caisson jusqu'aux bouches. Chaque tronçon est raccordé avec des colliers, puis les jonctions sont rendues étanches pour limiter les fuites d'air chaud dans les combles.

• Éviter les coudes fermés et les points bas : les coudes augmentent les pertes de charge ; les points bas peuvent favoriser l'accumulation de poussières et, selon les configurations, de condensation.
• Étirer le conduit intérieur avant pose : limiter les plis et rétrécissements qui freinent le débit.
• Équilibrer les longueurs de branches : des branches de longueur comparable facilitent une diffusion homogène.
• Étanchéité de chaque raccord : soigner les raccords (colliers + adhésif) pour limiter les fuites.
• Positionnement des bouches : privilégier les pièces principales, éviter cuisines et sanitaires, et garder un recul d'au moins 30 cm des parois proches.

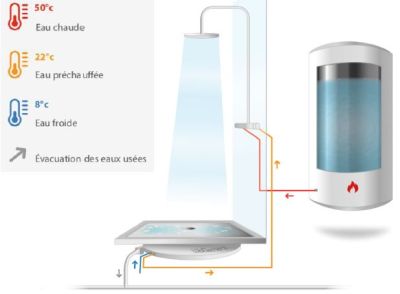

Installer un récupérateur de chaleur pour les eaux grises permet de récupérer l'énergie thermique contenue dans les eaux usées, comme celles provenant des douches ou des éviers. Ce processus aide à chauffer de l'eau potable ou à préchauffer l'air de la maison.

Réalisées par un expert en installation de récupérateur de chaleur, les étapes à suivre sont les suivantes :

L'éligibilité aux aides financières pour un kit de distribution d'air chaud n'est pas systématique et dépend du projet, de la nature exacte des travaux et des règles en vigueur au moment du chantier. Il est donc important de vérifier les conditions d'accès avant de signer un devis.

• MaPrimeRénov' : peut s'appliquer à certains travaux de rénovation énergétique, sous conditions (notamment logement et ressources) et avec intervention d'un professionnel lorsque cela est exigé par le dispositif. L'éligibilité d'un répartiteur de chaleur seul peut dépendre du cadre du projet.
• Prime CEE (Certificats d'Économies d'Énergie) : aide proposée par des fournisseurs d'énergie pour des opérations éligibles ; la demande est généralement à effectuer avant engagement (devis signé) selon les règles du programme.
• Aides locales : certaines collectivités proposent des aides complémentaires ; se rapprocher des guichets d'information dédiés (ex. France Rénov') pour connaître les dispositifs disponibles.
• TVA à taux réduit : peut être applicable à certains travaux sur logements selon conditions.

Les dispositifs évoluant régulièrement, il est recommandé de vérifier l'éligibilité et les justificatifs attendus avant le démarrage des travaux.

L'installation d'un kit de distribution d'air chaud est accessible à un bricoleur compétent pour les étapes mécaniques (pose du captage, installation du caisson, tirage des gaines, fixation des bouches) si la notice du fabricant est strictement suivie. En revanche, dès que les travaux touchent à l'électricité ou au conduit/hotte, les exigences de conformité et de sécurité deviennent déterminantes. Le raccordement doit respecter la norme NF C 15-100, et les règles de fumisterie relèvent des NF DTU 24.1/24.2. En cas de doute, faire valider (ou réaliser) ces parties par un professionnel limite les risques et facilite la mise en conformité.

Les bouches de soufflage se posent de préférence à l'opposé de la porte d'entrée de la pièce pour favoriser une diffusion transversale de l'air chaud. Elles doivent être positionnées à au moins 30 cm des parois proches. Les cuisines, salles de bains et WC sont généralement évités pour limiter les interactions avec la VMC et l'humidité. Enfin, une implantation cohérente avec le réseau (longueurs de gaines proches d'une pièce à l'autre) aide à équilibrer les débits entre les bouches.
