Comment fonctionne la récupération de chaleur sur eaux usées ?

• La rĂ©cupĂ©ration de chaleur sur eaux grises repose sur un Ă©changeur eau/eau qui transfère les calories des eaux usĂ©es tièdes (30–38 °C) vers l'eau froide en amont du chauffe-eau, sans mĂ©lange entre les deux circuits.
• Trois familles de systèmes existent : le rĂ©cupĂ©rateur passif vertical (efficacitĂ© jusqu'Ă  66 %), le rĂ©cupĂ©rateur passif horizontal (sous receveur) et le système actif avec pompe Ă  chaleur (ECS jusqu'Ă  55–60 °C).
• La performance des systèmes passifs repose sur la simultanĂ©itĂ© entre tirage d'eau chaude et rejet d'eaux grises ; les systèmes actifs avec stockage s'affranchissent de cette contrainte.
• Deux schĂ©mas de raccordement existent : dĂ©bits inĂ©gaux (prĂ©chauffage du seul chauffe-eau ou du mitigeur) et dĂ©bits Ă©gaux (prĂ©chauffage Ă  la fois du chauffe-eau et du mitigeur), ce dernier offrant de meilleures Ă©conomies.
• La fiche CEE BAT-TH-154 finance les opĂ©rations en tertiaire (hĂ´tellerie, sport, santĂ©, camping, coiffure, piscines) pour tout système affichant une efficacitĂ© nominale ε ≥ 35 % mesurĂ©e par organisme accrĂ©ditĂ©, avec une durĂ©e de vie conventionnelle de 15 ans.
• Le prix d'un rĂ©cupĂ©rateur de chaleur sur eaux grises s'Ă©tablit de 500 Ă  800 € pour un passif vertical, de 700 Ă  1 200 € pour un passif horizontal et de 3 000 Ă  8 000 € pour un système actif avec PAC, avec des retours sur investissement de 2 Ă  10 ans selon les usages.

Dans les bâtiments tertiaires Ă  forte consommation d'eau chaude sanitaire — hĂ´tels, rĂ©sidences Ă©tudiantes, centres sportifs —, des centaines de litres d'eau chauffĂ©e sont Ă©vacuĂ©s chaque jour entre 30 °C et 38 °C. Sans rĂ©cupĂ©ration de chaleur sur eaux grises, cette Ă©nergie thermique encore exploitable part directement dans les rĂ©seaux d'assainissement. Un Ă©tablissement perd ainsi jusqu'Ă  40 % de l'Ă©nergie consommĂ©e pour chauffer l'eau. Un Ă©changeur thermique permet de capter ces calories rĂ©siduelles et de les transfĂ©rer Ă  l'eau froide entrante, rĂ©duisant la charge du système de production d'ECS et la consommation d'Ă©nergie associĂ©e.

Les eaux usées évacuées après usage sanitaire conservent une température résiduelle significative. Une eau de douche typiquement émise à 38 °C atteint l'évacuation entre 33 °C et 35 °C. Cette chaleur résiduelle représente un gisement thermique directement valorisable en amont du système de production d'eau chaude sanitaire.

Ce gisement est exploitable dans tous les bâtiments où les usages d'eau chaude sont réguliers et concentrés : hôtels, résidences collectives, centres sportifs, établissements de soins. La réglementation thermique RE2020 intègre ces systèmes dans ses leviers de sobriété énergétique, au titre de la réduction des consommations d'énergie primaire liées à l'ECS.

• Les douches gĂ©nèrent des eaux Ă©vacuĂ©es entre 30 °C et 38 °C selon les usages et les installations.
• Le prĂ©chauffage possible d'une eau froide initiale Ă  10 °C peut l'amener jusqu'Ă  25 °C, rĂ©duisant l'Ă©nergie nĂ©cessaire au chauffe-eau.
• Plus les usages sont concentrĂ©s et frĂ©quents, plus le gisement rĂ©cupĂ©rable est Ă©levĂ©.

Le principe de récupération de chaleur sur eaux usées repose sur un échangeur thermique eau/eau. L'eau grise chaude et l'eau froide sanitaire circulent dans deux circuits séparés par une paroi conductrice, le plus souvent en cuivre. La chaleur passe à travers cette paroi par conduction thermique, sans aucun contact ni mélange entre les deux fluides.

Le processus se déroule en trois étapes successives :

• L'eau grise encore tiède (30–38 °C) s'Ă©vacue via le système de drainage et longe la paroi conductrice de l'Ă©changeur.
• L'eau froide sanitaire (rĂ©seau Ă  environ 10 °C) circule Ă  contre-courant ou en parallèle de l'autre cĂ´tĂ© de la paroi et absorbe les calories cĂ©dĂ©es.
• L'eau ainsi prĂ©chauffĂ©e (jusqu'Ă  25 °C selon les conditions) alimente le chauffe-eau ou le mitigeur thermostatique, rĂ©duisant l'Ă©nergie Ă  fournir pour atteindre la tempĂ©rature cible.

Pour les systèmes passifs instantanés, cette récupération est conditionnée par la simultanéité du tirage d'eau chaude et du rejet d'eaux grises. Lorsque la douche fonctionne, les deux circuits sont actifs en même temps, ce qui maximise l'échange thermique. En dehors de cette fenêtre de simultanéité, l'échangeur ne récupère pas de chaleur. Dans les systèmes actifs avec stockage, un réservoir tampon permet de s'affranchir de cette contrainte et de valoriser la chaleur en différé. La réduction de consommation d'énergie liée à l'ECS atteint jusqu'à 30 % dans les contextes à fort taux de simultanéité, comme les vestiaires collectifs ou les étages douche d'un hôtel.

Le raccordement d'un récupérateur de chaleur sur eaux grises suit deux logiques hydrauliques distinctes, qui déterminent à la fois les gains énergétiques et l'éligibilité aux certificats d'économies d'énergie (CEE). Ces deux montages correspondent aux configurations reconnues par la fiche BAT-TH-154.

• Montage Ă  dĂ©bits inĂ©gaux : le dĂ©bit d'eau froide circulant dans l'Ă©changeur diffère du dĂ©bit d'eaux grises Ă©vacuĂ©es. Dans ce cas, l'eau prĂ©chauffĂ©e alimente soit le système de production d'ECS (chauffe-eau, ballon), soit le cĂ´tĂ© eau froide du mitigeur thermostatique de la douche, mais pas les deux simultanĂ©ment. Ce montage convient aux configurations oĂą seul l'un des deux circuits est disponible ou dimensionnĂ© pour recevoir l'apport.
• Montage Ă  dĂ©bits Ă©gaux : le dĂ©bit d'eau froide dans l'Ă©changeur est Ă©gal au dĂ©bit d'eaux grises Ă©vacuĂ©es. L'eau prĂ©chauffĂ©e alimente Ă  la fois le système de production d'ECS et le mitigeur d'eau froide de la douche. Ce montage maximise la rĂ©cupĂ©ration, car l'ensemble de l'eau froide consommĂ©e bĂ©nĂ©ficie du prĂ©chauffage. Il s'applique Ă©galement au prĂ©chauffage des eaux de bassin pour les piscines recevant du public.

Dans les deux cas, les fluides ne se mélangent jamais : l'échangeur garantit une séparation hydraulique totale entre le circuit d'eaux usées et le circuit d'eau potable. Ce principe d'absence de contact direct est une exigence sanitaire non négociable, quelle que soit la configuration retenue.

• Le montage Ă  dĂ©bits Ă©gaux gĂ©nère des forfaits CEE plus Ă©levĂ©s : pour un hĂ´tel en zone H2, 50 chambres Ă©quipĂ©es avec ε = 40 %, le calcul donne 310 000 kWh cumac (contre environ 244 000 kWh cumac en dĂ©bits inĂ©gaux Ă  efficacitĂ© identique).
• Le montage Ă  dĂ©bits inĂ©gaux reste pertinent lorsque la configuration hydraulique du bâtiment ne permet pas d'alimenter simultanĂ©ment les deux circuits.
• Le choix entre les deux montages doit ĂŞtre prĂ©cisĂ© dès la phase de conception pour figurer explicitement dans les pièces justificatives du dossier CEE.

Le rĂ©cupĂ©rateur de chaleur passif vertical s'intègre sur la colonne d'Ă©vacuation verticale du bâtiment. L'eau grise s'Ă©coule par gravitĂ© le long de la paroi interne du tuyau d'Ă©vacuation et forme un film mince grâce au phĂ©nomène de tension superficielle. Ce film longe la surface conductrice sur toute la hauteur utile de l'Ă©changeur, pendant qu'un serpentin d'eau froide enroulĂ© autour du tuyau absorbe les calories en contre-courant.

La performance de ce système dépend directement de la hauteur disponible sur la colonne : une longueur utile de 1 à 2 mètres minimum est requise pour atteindre un rendement significatif. L'efficacité nominale relevée dans les configurations optimales atteint jusqu'à 66 %, sous réserve que les débits soient adaptés et que la simultanéité soit assurée. Ce système ne contient aucune pièce en mouvement et ne consomme pas d'électricité.

Avantages du récupérateur vertical :

• L'efficacitĂ© atteint jusqu'Ă  66 % dans des configurations Ă  hauteur suffisante et dĂ©bits adaptĂ©s.
• Le fonctionnement ne nĂ©cessite aucune alimentation Ă©lectrique.
• La maintenance est rĂ©duite Ă  un contrĂ´le visuel pĂ©riodique de l'Ă©tanchĂ©itĂ© et de l'absence de colmatage.
• L'installation s'adapte aussi bien Ă  la rĂ©novation qu'aux bâtiments neufs disposant d'un accès Ă  la colonne verticale.

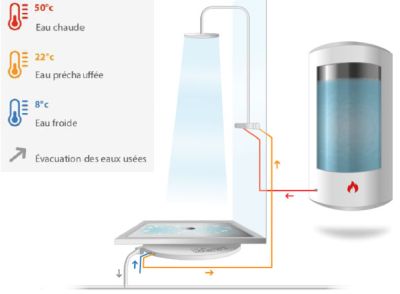

Le récupérateur de chaleur sur eaux usées horizontal se place à plat sous le receveur de douche ou dans un vide sanitaire accessible. Selon les modèles, il remplace le siphon classique ou s'intègre directement dans un receveur dédié. L'eau grise traverse horizontalement l'échangeur et cède sa chaleur à l'eau froide sanitaire par contact à travers une paroi conductrice. L'eau préchauffée peut ensuite alimenter le récupérateur de chaleur pour douche relié soit à un mitigeur thermostatique, soit directement à un ballon d'eau chaude.

Ce type de système convient particulièrement aux douches à l'italienne et aux bacs de douche posés lorsqu'un espace suffisant existe en dessous. L'accès sous le receveur conditionne directement la faisabilité de l'installation et la facilité de nettoyage périodique de l'échangeur.

Intégrations possibles :

• Le rĂ©cupĂ©rateur s'installe sous un receveur intĂ©grĂ© au sol, avec dalle coulĂ©e au-dessus de l'Ă©changeur horizontal.
• Le système se place sous un bac de douche posĂ©, accessible depuis l'espace technique adjacent.
• L'Ă©changeur peut s'intĂ©grer en vide sanitaire, Ă  condition que la pente hydraulique assure l'Ă©coulement par gravitĂ©.

Les échangeurs à tôles ondulées favorisent la turbulence et limitent l'encrassement en auto-entretien. L'accès au nettoyage doit être prévu dès la conception : un échangeur inaccessible après pose rend l'entretien difficile et peut réduire les performances dans le temps.

Les récupérateurs de chaleur actifs combinent un échangeur thermique, un stockage d'eaux grises et une pompe à chaleur eau/eau qui utilise les eaux grises comme source froide. Ce type de solution cible les bâtiments tertiaires à forte consommation d'ECS, où les volumes journaliers justifient l'investissement en local technique et en maintenance.

Le système comprend plusieurs composants interdépendants :

• Un ou plusieurs rĂ©servoirs de stockage des eaux grises collectĂ©es, qui permettent de dissocier la rĂ©cupĂ©ration de la production d'ECS.
• Une vanne de dĂ©rivation pilotĂ©e par seuil de tempĂ©rature, qui n'oriente vers l'Ă©changeur que les eaux suffisamment tièdes.
• Un système de filtration autonettoyant, qui protège l'Ă©changeur du colmatage par dĂ©pĂ´ts organiques et biofilm.
• Une pompe Ă  chaleur eaux grises produisant de l'eau chaude sanitaire Ă  55–60 °C, compatible avec les exigences anti-lĂ©gionelles.

La filtration est un point critique : les eaux grises chargées en matières organiques favorisent la formation de biofilm sur les surfaces de l'échangeur, ce qui dégrade les performances thermiques et nécessite une maintenance régulière. Le colmatage se détecte par une augmentation des pertes de charge en aval de l'échangeur et une baisse du rendement observé.

Dans un hôtel 4 étoiles consommant 80 litres/jour/chambre à 58 °C, ou une résidence disposant de 150 chambres avec une consommation de 9 000 litres/jour, un système actif correctement dimensionné permet d'atteindre un taux d'énergie renouvelable supérieur à 80 % avec un SCOP de 5, selon le profil de consommation et les conditions de dimensionnement.

La fiche d'opération standardisée BAT-TH-154 permet d'accéder aux certificats d'économies d'énergie (CEE) pour la mise en place d'un système de récupération de la chaleur des eaux usées en tertiaire. Elle couvre les systèmes passifs à échangeur instantané et conditionne l'octroi des certificats à plusieurs critères techniques.

Bâtiments et usages éligibles (tertiaire existant uniquement) :

• Les Ă©tablissements hĂ´teliers, avec un calcul par chambre Ă©quipĂ©e.
• Les Ă©tablissements sportifs et piscines recevant du public, avec un calcul par douche raccordĂ©e ou par baigneur annuel.
• Les Ă©tablissements de santĂ©, avec un calcul par chambre Ă©quipĂ©e.
• Les terrains de camping Ă©quipĂ©s de blocs sanitaires collectifs, avec un calcul par douche raccordĂ©e.
• Les salons de coiffure, avec un calcul par salon Ă©quipĂ©.

Conditions techniques à respecter pour l'éligibilité :

• L'installation doit ĂŞtre rĂ©alisĂ©e par un professionnel.
• L'efficacitĂ© nominale de l'Ă©changeur doit atteindre ε ≥ 35 %, mesurĂ©e par un organisme indĂ©pendant accrĂ©ditĂ© selon la norme NF EN ISO/IEC 17025 (COFRAC ou Ă©quivalent europĂ©en).
• Pour les opĂ©rations ECS, la mesure s'effectue selon le rĂ©fĂ©rentiel CAPE/RECADO-PQE.
• Le mode d'installation — dĂ©bits Ă©gaux ou dĂ©bits inĂ©gaux — doit ĂŞtre explicitement mentionnĂ© dans les justificatifs.
• La durĂ©e de vie conventionnelle retenue pour le calcul des kWh cumac est de 15 ans.

Le montant en kWh cumac obtenu dépend de l'usage, de la zone climatique (H1, H2 ou H3), du nombre d'unités équipées, du mode de débits et de l'efficacité ε mesurée. Pour un hôtel en zone H2, 50 chambres équipées en débits égaux avec ε = 40 %, le calcul donne 310 000 kWh cumac. Les montages à débits égaux génèrent des volumes de certificats plus élevés que les montages à débits inégaux pour un même usage et une même efficacité.

L'installation d'un rĂ©cupĂ©rateur de chaleur sur eaux grises dĂ©pend du type de système retenu et de la configuration structurelle du bâtiment. Plusieurs prĂ©requis techniques conditionnent la faisabilitĂ© du projet.

• Un accès Ă  une colonne verticale d'au moins 1 Ă  2 mètres est nĂ©cessaire pour les systèmes passifs verticaux, afin d'atteindre un rendement thermique exploitable.
• Un vide sanitaire ou un espace sous receveur accessible est requis pour les rĂ©cupĂ©rateurs horizontaux, avec une pente d'Ă©vacuation suffisante pour assurer l'Ă©coulement gravitaire.
• Un espace de 3/8 de pouce minimum doit ĂŞtre disponible autour du tuyau d'Ă©vacuation pour permettre la pose du serpentin dans les systèmes verticaux.
• La sĂ©paration physique totale entre le circuit d'eaux usĂ©es et le circuit d'eau potable doit ĂŞtre garantie par l'Ă©changeur : aucun contact direct entre les deux fluides n'est admissible selon les exigences sanitaires en vigueur.
• Un dispositif anti-retour sur le circuit d'eau froide prĂ©chauffĂ©e doit ĂŞtre prĂ©vu pour Ă©viter toute contamination croisĂ©e en cas de dĂ©faillance de l'Ă©changeur.

Le choix de l'emplacement dépend directement du type de récupérateur retenu. Une synthèse par famille de système permet d'orienter la décision dès la phase de conception ou de faisabilité.

• Le rĂ©cupĂ©rateur vertical s'installe sur la colonne d'Ă©vacuation, dans la gaine technique, l'Ă©tage infĂ©rieur Ă  la douche ou le sous-sol, Ă  condition d'avoir une hauteur utile suffisante et un accès pour intervention.
• Le rĂ©cupĂ©rateur horizontal se place directement sous le bac Ă  douche, dans le vide sanitaire ou dans la cave technique attenant Ă  la salle d'eau, Ă  plat et accessible pour nettoyage.
• Le système actif avec PAC requiert un local technique dĂ©diĂ© pour accueillir les rĂ©servoirs d'eaux grises, la pompe Ă  chaleur, le(s) ballon(s) d'eau chaude et les Ă©quipements de filtration, avec raccordement Ă©lectrique et accès permanent pour la maintenance.

La complexité de la pose varie selon le type de système et le contexte d'installation — rénovation ou construction neuve.

Les systèmes passifs (vertical ou horizontal) peuvent être installés rapidement lorsque l'accès à la colonne ou au receveur est dégagé. En rénovation, le temps d'intervention dépend surtout des travaux de dépose/reprise de plomberie et de la possibilité de créer un accès au nettoyage.

Les systèmes actifs avec stockage et PAC nécessitent un dimensionnement, un local technique et des raccordements supplémentaires (hydrauliques, électriques), ainsi qu'une mise en service et des réglages adaptés au profil de puisage.

• En rĂ©ception de chantier, vĂ©rifier l'Ă©tanchĂ©itĂ© des raccordements, l'absence de fuites et la bonne Ă©vacuation gravitaire.
• ContrĂ´ler les pertes de charge et la prĂ©sence d'un by-pass/dĂ©rivation lorsque prĂ©vu, notamment pour protĂ©ger le système en cas de tempĂ©ratures trop basses.
• Valider l'accessibilitĂ© pour inspection et nettoyage (trappes, dĂ©montabilitĂ©, accès au siphon/Ă©changeur selon modèles).

Le rendement d’un échangeur de chaleur pour eaux usées dépend principalement de la température des eaux grises, de la simultanéité des flux, du niveau de débit et de la longueur/hauteur utile de l’échangeur (ainsi que de son encrassement). En pratique, on raisonne souvent en efficacité nominale (ε) fournie par le fabricant et vérifiée selon un protocole d’essai. Pour les projets visés par les CEE, un repère minimal est ε ≥ 35 % (fiche BAT-TH-154). La valeur réellement observée sur site varie selon le schéma hydraulique (débits égaux/inégaux) et la régularité des usages.

Pour un échangeur passif « instantané », la récupération chaleur eaux usées est maximale lorsque le puisage d’eau chaude (arrivée d’eau froide à préchauffer) et le rejet d’eaux grises se produisent en même temps, typiquement pendant une douche. Sans simultanéité, il n’y a plus (ou très peu) de flux chaud disponible au moment où l’eau froide circule, donc le gain devient limité. Pour lisser des décalages de consommation, on s’oriente plutôt vers des architectures avec stockage et/ou PAC, qui valorisent l’énergie en différé. Le dimensionnement et le profil d’usage restent déterminants.

L’entretien d’un recuperateur chaleur eau usee vise surtout à éviter l’encrassement (dépôts, biofilm) et la perte d’échange thermique. Sur les systèmes passifs, il faut prévoir un accès pour inspection/nettoyage (trappe, démontabilité) et surveiller l’évolution des pertes de charge et l’état des joints. Sur les systèmes actifs, la filtration est centrale : contrôle des filtres, nettoyage/auto-nettoyage, et vérification du bon fonctionnement des vannes de dérivation. La fréquence dépend de l’environnement (type d’usagers, produits d’hygiène, charge organique) et doit être définie avec l’installateur et le fabricant.

Une pompe à chaleur eaux grises peut être pertinente en tertiaire existant lorsque les volumes d’ECS sont élevés et réguliers (hôtellerie, santé, sport) et qu’un local technique est disponible pour le stockage, la filtration et la maintenance. Elle est particulièrement utile quand la simultanéité des douches n’est pas garantie, car le stockage permet de décaler la valorisation. En contrepartie, il faut intégrer les contraintes d’exploitation (filtration, nettoyage, contrôles) et dimensionner l’ensemble pour atteindre la température ECS visée (souvent 55–60 °C) selon le besoin et la stratégie sanitaire du site.
