Temps de lecture estimé : 6min
💡 À retenir
- En chambre froide positive, l’objectif est de maintenir un taux d’humidité adapté aux produits stockés.
- En chambre froide négative, l’objectif est de limiter les apports d’humidité pour réduire la formation de givre.
- Le Delta T influence directement l’hygrométrie :
- 5 à 6 °C → environ 90 % HR
- 6 à 7 °C → environ 80 % HR
- 7 à 9 °C → environ 75 % HR
- Les principales sources d’humidité sont les ouvertures de portes, les joints défectueux, le personnel, les opérations de lavage, l’évaporation des denrées et les ponts thermiques.
- Les sondes d’humidité doivent être installées à mi-hauteur, dans le retour d’air de l’évaporateur et dans les zones représentatives de stockage.
- La surveillance combinée de l’humidité relative (HR) et du point de rosée permet d’évaluer correctement les conditions de conservation.
L’hygrométrie d’une chambre froide influence la conservation des produits stockés, les conditions de travail du personnel et le fonctionnement de l’installation frigorifique. Un taux d’humidité trop élevé favorise la formation de brouillard, de condensation, de givre sur les évaporateurs et augmente les risques de glissade. À l’inverse, un air trop sec accélère la déshydratation des denrées et entraîne des pertes de masse. La gestion de l’hygrométrie repose sur plusieurs actions : identifier les sources d’humidité, mesurer le taux d’humidité relative et le point de rosée à l’aide d’un hygromètre, ajuster les paramètres du système frigorifique et mettre en place des équipements adaptés pour maintenir des conditions de stockage maîtrisées.
Devis pour un hygromètre professionnel
Pourquoi l'hygrométrie dérive-t-elle dans une chambre froide en exploitation ?
L'humidité présente dans une chambre froide provient de plusieurs sources qui agissent simultanément sur l'installation. Identifier ces apports permet de corriger les causes à l'origine des variations d'hygrométrie et de limiter les phénomènes de condensation, de givre ou de dessèchement des produits stockés.
Les principales sources d'humidité sont :

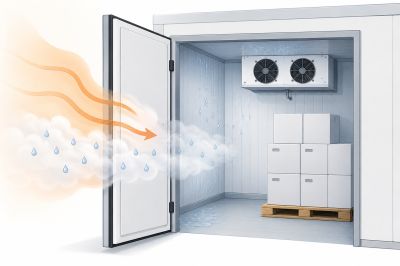

- Les ouvertures de portes, qui introduisent de l'air chaud et humide dans l'enceinte frigorifique. Cet apport constitue la cause la plus fréquente de variation de l'hygrométrie.
- Les défauts d'étanchéité, tels que les joints usés, les panneaux dégradés ou les ponts thermiques, qui favorisent les infiltrations d'air extérieur.
- Les opérations de nettoyage, qui apportent de l'eau liquide susceptible de s'évaporer après la remise en froid.
- La présence du personnel, dont la respiration et la transpiration augmentent la quantité de vapeur d'eau dans l'air.
- Les produits stockés, notamment les fruits, légumes et denrées non emballées, qui libèrent naturellement de l'humidité.
- Le dimensionnement du groupe frigorifique, un équipement trop puissant pouvant fonctionner par cycles courts et réduire l'efficacité de la déshumidification.
L'analyse de ces différents facteurs permet de déterminer l'origine des dérives d'hygrométrie et de mettre en place les actions correctives adaptées. Le suivi régulier des conditions ambiantes à l'aide d'un capteur d'humidité ou d'une station météo professionnelle facilite la détection des variations de température et d'humidité au sein de l'installation.
Quelles conséquences opérationnelles et quels risques surveiller en chambre froide ?
Un excès d'humidité dans une chambre froide affecte directement la conservation des produits, le fonctionnement de l'installation frigorifique et les conditions de travail du personnel. La surveillance de ces indicateurs permet d'identifier rapidement une dérive de l'hygrométrie et de mettre en place les actions correctives adaptées.
Impacts de l'humidité sur les produits et les équipements
Le brouillard observé lors de l'ouverture des portes constitue souvent le premier signe d'un déséquilibre hygrométrique. Il traduit un écart important de température et d'humidité entre l'intérieur et l'extérieur de la chambre froide.
Les principales conséquences sur les produits et les équipements sont les suivantes :

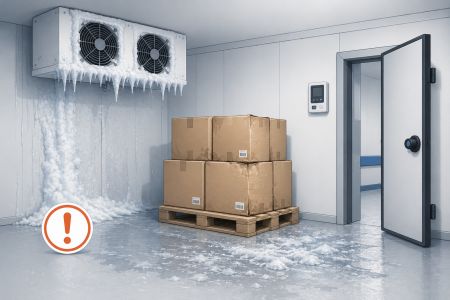

- Formation de givre sur les évaporateurs et les surfaces froides.
- Réduction des échanges thermiques et augmentation du temps de fonctionnement du groupe frigorifique.
- Hausse de la consommation énergétique et multiplication des cycles de dégivrage.
- Déformation des emballages carton sous l'effet de la condensation.
- Dégradation de la lisibilité des étiquettes et codes-barres.
- Développement de moisissures et de micro-organismes en chambre froide positive.
- Déshydratation des denrées et pertes de masse lorsque l'air devient trop sec.
Risques pour le personnel et les opérations de manutention
L'humidité excessive affecte également les conditions de travail à l'intérieur de la chambre froide.
Les principaux risques à surveiller sont :
- Formation de condensation et de givre sur les zones de circulation.
- Augmentation du risque de glissade pour les opérateurs à pied.
- Réduction de l'adhérence des engins de manutention.
- Allongement des distances de freinage sur les sols verglacés.
- Diminution de la visibilité en présence de brouillard.
- Difficultés lors des opérations de stockage, de préparation de commandes et de manutention.
En présence d'une accumulation importante de glace, l'accès à la zone concernée doit être limité jusqu'au dégivrage complet et au séchage des surfaces.

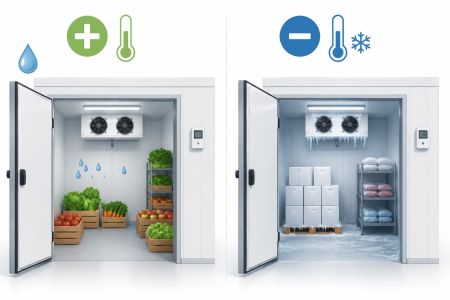

Comment distinguer chambre froide positive et négative pour piloter l'humidité ?
La gestion de l'hygrométrie dépend directement de la température de fonctionnement de la chambre froide. Les objectifs, les risques et les méthodes de régulation diffèrent entre le froid positif et le froid négatif. Adapter la stratégie à chaque configuration permet de limiter les pertes de produits, la formation de givre et les consommations énergétiques inutiles.
Gestion de l'hygrométrie en chambre froide positive
Une chambre froide positive fonctionne généralement entre 0 °C et +10 °C. À ces températures, l'air peut contenir davantage de vapeur d'eau sans atteindre le point de congélation. L'objectif consiste donc à maintenir un taux d'humidité adapté aux produits stockés afin d'éviter à la fois la condensation sur les surfaces et la déshydratation des denrées.
Les besoins varient selon la nature des produits. Les fruits, légumes et fleurs nécessitent souvent une humidité relative élevée afin de limiter les pertes de masse liées à l'évaporation. Les produits emballés ou les chambres polyvalentes tolèrent des niveaux d'humidité plus faibles.
À titre indicatif :
- Les fruits, légumes et fleurs peuvent nécessiter une humidité relative comprise entre 90 et 95 %.
- Les produits emballés sont généralement conservés entre 70 et 85 % d'humidité relative.
La maîtrise de l'hygrométrie repose principalement sur le réglage du Delta T entre la température de stockage et la température d'évaporation. La limitation des infiltrations d'air extérieur joue également un rôle important grâce à l'utilisation de sas, de rideaux d'air et de portes correctement étanchées.
Limitation des apports d'humidité en chambre froide négative
Une chambre froide négative fonctionne généralement entre -18 °C et -22 °C. Dans ces conditions, l'air est naturellement très sec et contient peu de vapeur d'eau. La problématique n'est donc plus de maintenir une humidité relative cible mais de limiter les apports d'humidité provenant de l'extérieur.
Chaque entrée d'air humide entraîne une condensation quasi immédiate sous forme de givre sur les évaporateurs, les parois et les équipements. Cette accumulation réduit les performances frigorifiques, augmente la fréquence des dégivrages et accroît la consommation énergétique de l'installation.
La stratégie de maîtrise repose avant tout sur la prévention des infiltrations :
- Réduction de la fréquence et de la durée d'ouverture des portes.
- Renforcement de l'étanchéité des accès.
- Suppression des ponts thermiques.
- Mise en place de sas de transfert.
- Installation d'un déshumidificateur à adsorption lorsque nécessaire.
En chambre froide négative, la gestion de l'hygrométrie consiste principalement à empêcher l'humidité d'entrer dans l'enceinte plutôt qu'à réguler un taux d'humidité précis. Cette approche permet de limiter la formation de glace et de préserver les performances du système frigorifique.
Comment mesurer correctement l'humidité, la température et le point de rosée ?
La fiabilité du pilotage de l'hygrométrie repose sur la qualité des mesures réalisées dans la chambre froide. Une mesure imprécise de l'humidité relative peut conduire à des réglages inadaptés et masquer l'origine réelle des problèmes de condensation ou de givre. Le choix des capteurs et leur emplacement jouent un rôle déterminant dans l'interprétation des données.

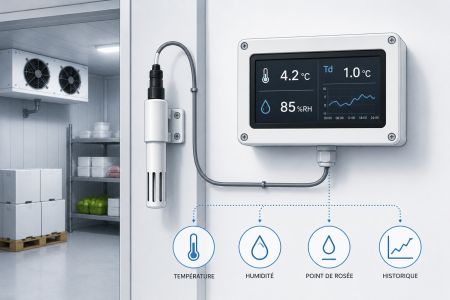

Implantation des capteurs de température et d'humidité
Les chambres froides utilisent généralement des sondes combinées de température et d'humidité relative fonctionnant sur un principe capacitif. En environnement négatif, il est nécessaire d'utiliser des capteurs conçus pour fonctionner sous 0 °C afin d'éviter les phénomènes de condensation sur les éléments de mesure.
L'emplacement des sondes influence directement la représentativité des relevés. Une sonde installée trop près d'un évaporateur ou d'une porte peut produire des valeurs qui ne reflètent pas les conditions réelles de stockage.
Pour obtenir une vision fiable de l'installation, il est recommandé de répartir les capteurs aux emplacements suivants :
- À mi-hauteur dans le retour d'air de l'évaporateur.
- À proximité de la porte principale afin de surveiller les infiltrations d'air extérieur.
- Au cœur de la zone de stockage, à distance des parois et des sources de froid direct.
La collecte automatique des données doit être suffisamment fréquente pour identifier les variations liées aux ouvertures de portes ou aux cycles de fonctionnement de l'installation. Un enregistrement toutes les 15 minutes permet généralement de détecter les dérives qui passeraient inaperçues lors de simples relevés manuels.
Interprétation du point de rosée
L'humidité relative ne suffit pas à elle seule pour anticiper les phénomènes de condensation. Le point de rosée indique la température à partir de laquelle la vapeur d'eau présente dans l'air se transforme en eau liquide au contact d'une surface plus froide.
Par exemple, pour une température de 4 °C et une humidité relative de 85 %, le point de rosée est proche de 1 °C. Toute surface dont la température est égale ou inférieure à cette valeur risque alors de présenter de la condensation.
En pratique, la comparaison entre le point de rosée et la température des parois permet d'identifier rapidement les zones à risque. Une valeur proche de la température des portes, des joints ou des rails de sol constitue un signal d'alerte indiquant la nécessité de réduire les apports d'humidité ou d'ajuster les paramètres du système frigorifique.
