Comment fonctionne un vérin hydraulique ?

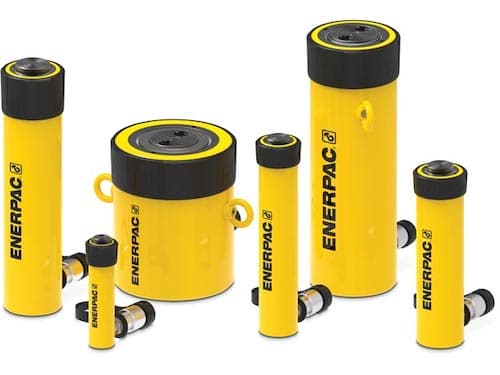

Un vérin hydraulique se compose d'un corps cylindrique en acier, d'un piston mobile, d'une tige de piston et de deux orifices d'entrée et de sortie pour l'huile. Le corps abrite le piston, qui sépare deux chambres : la chambre côté fond (pleine surface) et la chambre côté tige (surface réduite par la section de tige). La culasse, côté sortie de tige, intègre les joints d'étanchéité qui empêchent toute fuite d'huile vers l'extérieur. Un joint racleur, placé à l'extrémité du presse-étoupe, protège le système en empêchant les contaminants extérieurs de pénétrer le long de la tige. Des bagues de guidage en bronze ou en matériaux composites centrent la tige dans l'axe et réduisent les frottements, ce qui préserve à la fois les joints et la surface chromée de la tige.

Le fonctionnement repose sur la loi de Pascal : une pression appliquée à un fluide incompressible se transmet intégralement dans toutes les directions. La force exercée sur le piston s'exprime par la relation F = P × S, où F est la force en Newtons, P la pression en Pascal et S la surface utile du piston. À titre d'ordre de grandeur, un circuit à 200 bar associé à un piston de 50 mm de diamètre produit une force de poussée d'environ 39 000 N, soit près de 4 tonnes. La surface utile diffère selon le sens du mouvement : en extension, la pleine section du piston est sollicitée ; en rétraction, la section de la tige vient réduire cette surface côté tige, ce qui se traduit par une force de traction légèrement inférieure à la force de poussée à pression identique.

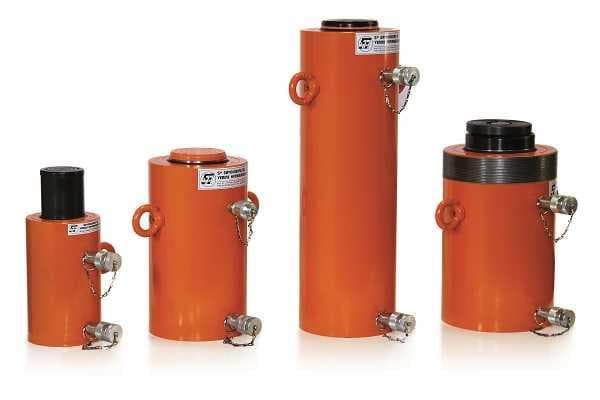

Lorsqu'une pression est appliquée côté fond, le piston exerce une poussée et la tige sort ; lorsque la pression est appliquée côté tige, le piston exerce une traction et la tige rentre. La vitesse de chaque mouvement est liée au débit d'huile disponible et à la surface utile selon la relation V = Q/S : un débit plus élevé ou une surface plus petite produisent une vitesse plus grande. En rétraction, la surface côté tige étant inférieure à la surface côté fond, le vérin rentre plus vite qu'il ne sort à débit identique. Ce comportement asymétrique est à prendre en compte dès la conception du circuit pour calibrer les vitesses aller et retour selon les besoins de l'application.

Les vérins télescopiques comportent plusieurs étages tubulaires imbriqués de diamètres décroissants, ce qui permet d'atteindre une grande course tout en conservant une longueur rétractée très compacte. En extension, le premier étage à se déployer est celui de plus grand diamètre, qui présente la surface utile la plus élevée et génère donc la force de poussée maximale. Les étages suivants sortent successivement par ordre décroissant de diamètre : à mesure que la surface utile diminue, la force disponible baisse et la vitesse d'extension augmente à débit constant. En rétraction, l'ordre est inversé : les étages rentrent du plus petit au plus grand. Un vérin télescopique à simple effet utilise la gravité ou le poids de la charge pour le retour — c'est le cas typique des bennes basculantes. Le modèle à double effet intègre des canaux internes de distribution d'huile entre étages pour assurer un retour actif sous pression, ce qui convient aux applications où la charge ne suffit pas à assurer la rétraction. Ce type de vérin équipe les grues télescopiques, les plateformes élévatrices et les camions-bennes.

Le choix d'un vérin hydraulique repose sur une démarche en cinq étapes. Premièrement, il faut quantifier l'effort requis : déterminer si l'application exige une poussée, une traction ou les deux, et estimer la charge maximale en Newtons. Ensuite, en connaissant la pression maximale disponible dans le circuit (limiteur de pression ou soupape de décharge), on calcule l'alésage minimal du piston via la relation S = F/P, puis on arrondit à la taille standard supérieure. La troisième étape consiste à vérifier que le débit disponible est compatible avec la vitesse de déplacement souhaitée : un alésage plus grand produit plus de force mais consomme plus de débit pour maintenir la même vitesse. On dimensionne ensuite la course en fonction du débattement réel nécessaire, en prenant une marge pour les positions extrêmes. Enfin, le choix du type de fixation et du montage valide l'intégration mécanique et la durabilité de l'ensemble.

La pression de service du circuit hydraulique conditionne directement la force maximale que le vérin peut produire. Le limiteur de pression (soupape de décharge) fixe le plafond de pression : dépasser ce réglage ne produit pas plus de force, mais surcharge les joints et les raccords. En hydraulique mobile (engins de chantier, tracteurs), les pressions courantes se situent entre 150 et 250 bar ; en hydraulique industrielle, certaines applications atteignent 350 bar. Le débit disponible, quant à lui, détermine la vitesse de déplacement de la tige. Augmenter l'alésage pour gagner en force réduit la vitesse à débit constant : il faut alors prévoir une pompe ou un régulateur de débit adapté pour conserver la cadence souhaitée.

Le diamètre du piston détermine la surface utile et, par conséquent, la force disponible à pression donnée. Un diamètre plus grand produit plus de force, mais la surface annulaire côté tige reste inférieure à la pleine surface côté fond : la force de traction est donc systématiquement plus faible que la force de poussée. Ce point est à intégrer dès le dimensionnement lorsque l'application sollicite les deux sens. La course de la tige doit correspondre au débattement utile de l'application, avec une marge suffisante pour éviter les butées mécaniques en fonctionnement normal. Sur les grandes courses, un diamètre de tige insuffisant expose au flambement sous charge de poussée : lorsque l'élancement de la tige est élevé, il faut opter pour un diamètre de tige renforcé ou un vérin guidé pour préserver la stabilité axiale et protéger les joints d'usure prématurée.

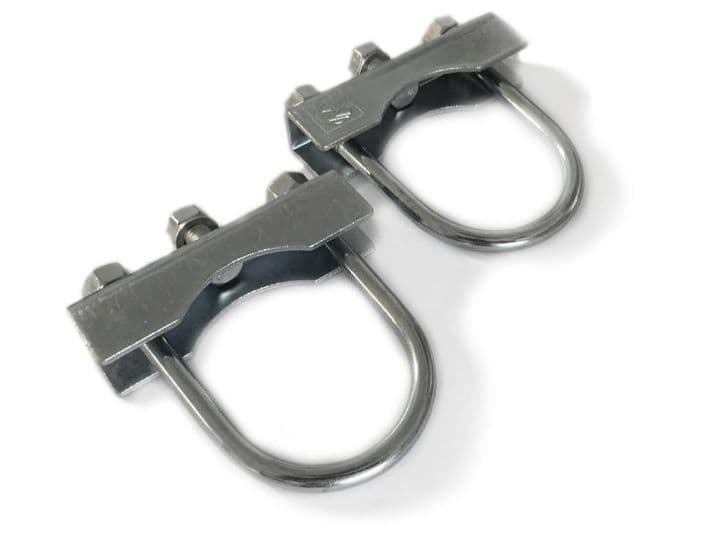

Le choix des fixations du vérin conditionne directement la durée de vie des joints et de la tige. L'axe du vérin doit rester aligné avec la ligne d'effort de la charge tout au long du mouvement : un désaxage génère des efforts latéraux sur la tige qui accélèrent l'usure des bagues de guidage et des joints, et peut provoquer des rayures sur le corps du cylindre. Une fixation par rotule ou chape convient aux applications où le vérin suit un arc de mouvement, car elle absorbe les légères variations d'angle sans transmettre de contrainte parasite à la tige. Les brides de fixation assurent un ancrage rigide pour les applications strictement linéaires, à condition que la structure de support soit suffisamment rigide pour ne pas fléchir sous la charge et introduire des efforts transversaux. Le parallélisme entre l'axe du vérin et le rail de guidage de la charge ne doit pas dépasser 0,05 mm par mètre pour garantir un fonctionnement sans contrainte parasite.

Avant toute mise en service, le circuit hydraulique doit être propre et exempt de particules : tartre, copeaux métalliques ou résidus de montage circulent dans l'huile et dégradent rapidement les joints et les surfaces de glissement internes. Le choix des joints doit être vérifié par rapport au fluide utilisé : les joints nitrile standard conviennent à l'huile minérale jusqu'à 80 °C, tandis que les applications sur fluide incombustible ou haute température exigent des joints Viton ou PTFE. Après raccordement, il faut purger l'air du circuit en effectuant plusieurs cycles de déplacement lents sans charge : la présence d'air provoque des mouvements saccadés, des à-coups de pression et une cavitation qui abîme pompe et joints. La structure de support du vérin doit être suffisamment rigide pour ne pas fléchir sous la charge maximale, car une déformation du bâti introduit des efforts latéraux sur la tige. Enfin, avant toute intervention sur le circuit, la pression résiduelle doit être relâchée et le circuit dépressurisé pour éviter tout risque de projection d'huile sous pression.

Les joints assurent l'étanchéité du vérin hydraulique et constituent les premiers éléments à surveiller. Une trace d'huile au niveau du presse-étoupe signale une usure du joint d'étanchéité de tige ou du racleur : l'huile s'échappe le long de la tige à chaque cycle. Des rayures ou marques sur la tige chromée détruisent les joints à chaque passage et imposent un contrôle visuel régulier de la surface de la tige. Des à-coups ou mouvements irréguliers en cours de déplacement indiquent souvent une contamination de l'huile ou une usure des bagues de guidage qui laissent la tige se désaxer légèrement. Une perte progressive de force ou un affaissement de la charge à l'arrêt révèle une fuite interne entre les chambres par le joint de piston, qui laisse passer l'huile d'un côté à l'autre sans produire d'effort utile. Face à ces symptômes, l'inspection porte d'abord sur l'état des joints, la filtration de l'huile et l'état de surface de la tige avant d'envisager un démontage complet.

Un manque de force lors de la poussée peut indiquer une pression de circuit trop faible (limiteur mal réglé ou soupape usée) ou une fuite interne entre les deux chambres du vérin hydraulique. Des mouvements saccadés en début de cycle signalent la présence d'air dans le circuit : la purge par cycles lents sans charge suffit généralement à corriger le problème. Une vitesse qui varie d'un cycle à l'autre pointe vers une contamination de l'huile qui colmate les orifices du distributeur ou modifie la viscosité. Un démarrage lent à froid suivi d'un comportement normal une fois en température résulte d'une huile trop visqueuse au démarrage : adopter une huile dont l'indice de viscosité est adapté aux températures d'exploitation résout le problème. En cas de dysfonctionnement persistant après ces vérifications, il faut passer au démontage du vérin pour inspecter les joints de piston, les bagues de guidage et l'état interne du corps.

Un verin hydraulique produit un mouvement linéaire contrôlé pour lever, pousser, tirer, presser ou positionner des charges que les actionneurs mécaniques ou pneumatiques ne peuvent pas atteindre aux mêmes niveaux de force. Dans le BTP, il actionne les bras d'excavatrices, les lames de bulldozers et les flèches de grues. En agriculture, il contrôle le relevage des outils portés sur tracteur et les bras de machines. Dans l'industrie, il assure le serrage sur presses, la manutention de pièces lourdes et le déplacement de tables de positionnement. L'avantage du verin hydraulique tient à la combinaison d'une force élevée et d'un contrôle précis de la vitesse et de la position via le circuit de commande.

En extension, la pression agit sur la pleine surface du piston côté fond. En rétraction, la pression agit sur la surface annulaire côté tige, c'est-à-dire la surface du piston diminuée de la section de la tige. À pression identique, la force de traction est donc inférieure à la force de poussée. En contrepartie, le volume d'huile à remplir côté tige est plus petit : à débit constant, la tige rentre plus vite qu'elle ne sort. Ce comportement asymétrique est inhérent à tous les vérins hydrauliques à tige simple et doit être anticipé lors du dimensionnement des efforts et des vitesses de cycle.

Le distributeur hydraulique oriente le débit de la pompe vers l'un ou l'autre des deux orifices du vérin selon la position de son tiroir. En position directe, l'huile sous pression alimente la chambre côté fond et la chambre côté tige se vide vers le réservoir : la tige sort. En position inverse, l'alimentation bascule vers la chambre côté tige et la chambre côté fond se vidange : la tige rentre. Le limiteur de pression protège l'ensemble en plafonnant la pression d'alimentation. La vitesse de chaque sens se règle via un régulateur de débit placé sur les lignes d'alimentation ou de retour. En position neutre du distributeur, les deux chambres sont bloquées et la tige se maintient en position.

Un vérin qui ne pousse pas comme attendu est le plus souvent lié à une pression insuffisante (réglage du limiteur/soupape), à une fuite interne (joint de piston) ou à une fuite externe sur les joints de tige et les raccords. La présence d'air dans le circuit peut aussi réduire l'effort utile et provoquer des à-coups. Une pollution de l'huile (filtre colmaté, particules) perturbe le distributeur et accélère l'usure, ce qui dégrade progressivement les performances. Enfin, un désalignement ou des efforts latéraux importants peuvent créer des frottements et un grippage qui limitent la poussée réelle.
