Démonter un vérin hydraulique : Guide complet

Comment préparer le démontage d’un vérin hydraulique ?
Comment démonter un vérin hydraulique étape par étape ?
Comment remplacer les joints et autres composants défectueux ?
Quelles sont les dernières étapes du remontage et des tests de performance ?

💡 Ce qu'il faut retenir :

Le démontage d'un vérin hydraulique commence obligatoirement par la dépressurisation complète du circuit et la consignation de la machine, avant toute déconnexion de flexible ou desserrage de culasse.
L'outillage clé comprend une clé à ergot ou une clé à sangle pour les culasses filetées, un bac de récupération d'huile, des obturateurs de flexibles et un moyen de levage pour les vérins lourds.
Le corps du vérin s'ouvre selon trois architectures courantes : tête filetée avec contre-écrou, jonc ou circlip interne, ou couvercle à vis périphériques.
Pour le démontage vérin hydraulique avec jonc, la culasse est d'abord enfoncée vers l'intérieur du fût pour libérer le jonc de sa gorge, puis le jonc est retiré à la pince avant d'extraire l'ensemble tige-piston.
L'extraction de la tige et du piston s'effectue dans l'axe, sans choc sur les surfaces chromées, en soutenant la tige sur toute sa longueur.
Après remontage, il faut effectuer 5 cycles lents à vide pour purger l'air du circuit, puis contrôler l'absence de fuite aux raccords avant de passer en charge.

Le démontage d'un vérin hydraulique est une intervention de maintenance qui couvre la dépose du vérin sur la machine, l'ouverture du corps, l'extraction de la tige et du piston, puis le remplacement des joints et la remise en service. Cette page guide chaque étape de la procédure, des précautions de sécurité jusqu'aux tests de fonctionnement, en distinguant les trois architectures d'ouverture les plus courantes : tête filetée, jonc/circlip et vis périphériques.

Devis pour un vérin hydraulique

Comment préparer le démontage d’un vérin hydraulique ?

Outils nécessaires pour le démontage

L'outillage démontage vérin hydraulique dépend de l'architecture du vérin, mais la liste suivante couvre les besoins les plus fréquents en atelier de maintenance industrielle :

Clé à ergot ou clé à sangle : indispensable pour dévisser une culasse ou tête filetée avec encoches ou ergots, sans dégrader les portées.
Clés à douille et clé à molette : pour desserrer les boulons de bride, les raccords hydrauliques et les écrous de fixation.
Tournevis et pince multiprise : pour les vis de couvercle et la manipulation des petites pièces de retenue.
Chasse-goupille et maillet plastique : pour extraire les axes de montage et dégager les pièces sans endommager les surfaces.
Pince à circlip ou pointe fine : pour retirer les joncs et cerclips logés dans leur gorge.
Bac de récupération d'huile : à placer sous chaque point de déconnexion pour recueillir le fluide résiduel.
Obturateurs de flexibles et bouchons d'orifices : pour boucher immédiatement les ports du vérin et les extrémités des tuyaux après déconnexion et éviter toute contamination.
Étau industriel ou table de réparation : pour immobiliser le corps du vérin lors du dévissage d'une culasse nécessitant un couple important.
Moyen de levage (sangle, élingue, palan) : pour manipuler les vérins lourds sans risque de flexion de tige ni de blessure.
Équipements de protection individuelle (EPI) : gants résistants à l'huile et lunettes de protection, portés en permanence pendant toute l'intervention.

Voir nos vérins hydrauliques

Précautions de sécurité avant le démontage

Plusieurs actions de sécurité sont à réaliser avant toute intervention sur un vérin hydraulique :

Dépressuriser le circuit hydraulique : actionner les commandes plusieurs fois moteur arrêté pour ramener la pression à zéro ; même machine stoppée, une pression résiduelle peut subsister dans les chambres et provoquer une éjection violente d'huile.
Consigner la machine : couper l'alimentation électrique ou pneumatique et empêcher tout redémarrage intempestif pendant l'intervention.
Immobiliser les organes mobiles : poser les bras, godets ou plateaux au sol et caler les éléments susceptibles de se déplacer par gravité.
Préparer un poste de travail propre : nettoyer l'extérieur du vérin et la zone des raccords avec un chiffon non pelucheux pour éviter d'introduire des contaminants lors de l'ouverture.
Porter les EPI : gants résistants à l'huile et lunettes de protection restent en place pour toute la durée de l'intervention.
Repérer et photographier les flexibles : noter la position de chaque tuyau avant déconnexion pour faciliter le remontage et éviter les inversions de ports.

Si un vérin équipé d'un capteur de position est concerné, le capteur doit être déposé avant toute manipulation du corps du vérin.

Comment démonter un vérin hydraulique étape par étape ?

Étape 1 - Stabilisation et préparation du vérin

La machine ou le véhicule doit être stabilisé avant de commencer le démontage du vérin hydraulique. Des cales maintiennent l'équipement en place et évitent tout mouvement imprévu. L'accès au vérin doit être dégagé sur toute sa longueur pour pouvoir travailler sans contrainte. Le bac de récupération d'huile est positionné sous les raccords avant de toucher aux flexibles. La tige chromée est protégée par un chiffon propre non pelucheux si le vérin ne peut pas être immédiatement transféré sur l'établi.

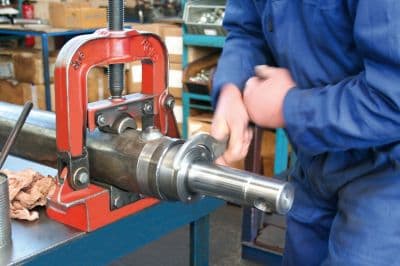

Étape 2 - Retrait des fixations

Le retrait des fixations se déroule en deux phases distinctes : la déconnexion hydraulique, puis la dépose des fixations mécaniques. Pour la déconnexion hydraulique :

Desserrer chaque raccord de flexible lentement et progressivement pour laisser s'écouler l'huile résiduelle dans le bac de récupération.
Boucher immédiatement chaque orifice du vérin et chaque extrémité de flexible avec un obturateur adapté pour éviter toute entrée de contaminants.

Pour les fixations mécaniques :

Retirer les goupilles de sécurité à l'aide du chasse-goupille, puis extraire les axes de montage en frappant légèrement avec le maillet plastique.
Desserrer les boulons de bride ou d'embase de façon progressive avec les clés à douille ou à molette, en commençant par les desserrer d'un quart de tour chacun avant de les retirer complètement.
Vérifier l'absence de circlip ou de vis de blocage secondaire sur les têtes d'axe avant extraction.

Étape 3 - Extraction du vérin

L'extraction du vérin hydraulique exige de soutenir l'ensemble du corps et de la tige pour éviter toute flexion ou rayure des surfaces chromées. Pour les vérins lourds, une sangle ou un palan est mis en place avant de retirer le dernier axe, afin que le vérin ne tombe pas brutalement. La tige ne doit jamais reposer sur un bord métallique nu : un support souple ou un chiffon épais protège sa surface lors de la dépose. Le vérin est sorti dans son axe, sans mouvement latéral qui pourrait marquer l'alésage des bagues de guidage ou abîmer les filetages d'entrée. Une fois déposé, il est posé à plat sur l'établi, tige orientée vers l'opérateur, pour faciliter les étapes d'ouverture suivantes.

Étape 4 - Ouverture du corps du vérin

L'ouverture du corps du vérin dépend de la conception de la culasse. Trois architectures sont couramment rencontrées en maintenance industrielle : la tête filetée avec contre-écrou, le jonc ou circlip interne, et le couvercle à vis périphériques. Identifier l'architecture avant d'intervenir évite les erreurs d'outil qui endommagent les portées d'étanchéité ou les filetages.

Ouverture d'un vérin à tête filetée avec contre-écrou et clé à sangle

La clé démontage vérin hydraulique la mieux adaptée aux culasses filetées est la clé à ergot pour les têtes avec perçages frontaux, ou la clé à sangle pour les têtes lisses de grand diamètre. L'outil démontage vérin hydraulique doit être engagé fermement avant d'exercer un effort, pour éviter de faire glisser et rayer la portée. La procédure d'ouverture est la suivante :

Repérer et desserrer le contre-écrou de blocage à la clé à douille avant d'attaquer la culasse elle-même.
Immobiliser le corps du vérin dans l'étau industriel sur les zones non fonctionnelles du fût, en intercalant des cales en aluminium ou en cuivre pour ne pas marquer le tube.
Engager la clé à ergot dans les perçages frontaux de la culasse et appliquer un couple progressif et régulier dans le sens antihoraire, sans à-coups.
Si la culasse résiste, appliquer un produit pénétrant sur la jonction fût-culasse, laisser agir plusieurs heures, puis reprendre le desserrage.
Retirer la culasse dans l'axe une fois dévissée, sans basculement latéral pour ne pas rayer la tige.
Boucher immédiatement les orifices du fût après retrait de la culasse pour maintenir la propreté interne.

Démontage vérin hydraulique avec jonc ou circlip interne

Le démontage vérin hydraulique avec jonc requiert un soin particulier car le jonc ou circlip de retenue est souvent difficile à localiser sous la saleté accumulée dans la gorge du fût. La procédure à suivre est la suivante :

Nettoyer soigneusement la zone d'entrée du fût pour repérer la gorge du jonc et son trou d'accès radial si présent.
Pousser la culasse vers l'intérieur du fût sur quelques millimètres à l'aide d'un outil adapté, pour libérer le jonc de la contrainte exercée par la culasse.
Insérer une pointe fine ou une pince à circlip dans la gorge pour soulever une extrémité du jonc, puis dégager l'anneau complet en le faisant tourner progressivement hors de sa gorge.
Vérifier qu'aucun autre élément de retenue secondaire n'est présent dans le fût avant de chercher à extraire la culasse.
Sortir la culasse en la tirant dans l'axe, de façon régulière, sans mouvement de rotation qui risquerait de rayer l'alésage.
Extraire ensuite l'ensemble tige-piston progressivement, en soutenant la tige pour éviter tout fléchissement.

Sur certains vérins simple effet, un second jonc de fin de course est logé dans la gorge accessible par le trou d'arrivée d'huile, tige rentrée à fond. Il doit être retiré avant toute tentative d'extraction de la tige.

Ouverture d'un vérin à couvercle vissé ou à vis périphériques

Sur les vérins à couvercle boulonné ou à bride, l'ouverture du fond ou de la tête se réalise en desserrant les vis périphériques en croix pour répartir uniformément le relâchement des contraintes et protéger le joint statique de couvercle. La procédure recommandée est la suivante :

Desserrer chaque vis d'un quart de tour dans un ordre en croix, plusieurs passages successifs, sans retirer une vis avant que toutes les autres ne soient presque libres.
Si le couvercle est collé par un joint statique usé ou par de la rouille, utiliser les filetages d'extraction prévus à cet effet en vissant deux vis dans ces perçages pour faire levier sans abîmer les portées d'étanchéité.
Ne jamais glisser un outil tranchant ou un levier plat entre le couvercle et le fût : tout choc latéral détériore les portées et compromet l'étanchéité au remontage.
Retirer le joint statique usé avec précaution pour ne pas rayer la gorge ; inspecter la gorge et la portée plane avant de poser le joint neuf.

Au remontage, les vis se resserrent en croix et en plusieurs passages progressifs pour garantir un écrasement homogène du joint.

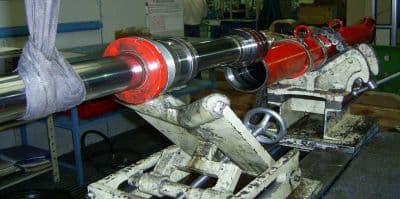

Extraction de la tige et du piston sans rayer les surfaces internes

Une fois la culasse ou le couvercle retiré, l'ensemble tige-piston est extrait du fût. Cette étape conditionne l'état des surfaces après remontage : toute rayure sur la tige chromée ou sur l'alésage interne du fût entraîne une fuite rapide au redémarrage. Les consignes à respecter sont les suivantes :

Tirer la tige dans l'axe du fût, sans inclinaison latérale, pour que le piston coulisse sans frotter les parois.
Soutenir la tige sur un support souple ou un chiffon épais propre dès qu'elle sort du fût, pour éviter qu'elle ne repose sur l'arête du fût et se raye.
Ne jamais frapper le corps du fût ou le piston avec un marteau métallique : utiliser exclusivement un maillet plastique ou caoutchouc si une légère résistance est rencontrée.
Repérer l'ordre et l'orientation de chaque pièce au fur et à mesure de l'extraction : bague de guidage, racleur, joint de tige, puis piston et ses joints.
Poser chaque composant sur un chiffon non pelucheux propre ou dans un bac couvert pour éviter toute contamination par des impuretés extérieures.
Si la tige est longue, faire appel à un deuxième opérateur ou à un support réglable pour maintenir l'alignement pendant toute l'extraction.

Si l'ensemble tige-piston présente une résistance anormale à l'extraction, vérifier qu'aucun jonc ou circlip secondaire n'est encore en place avant de forcer, afin d'éviter de déformer l'alésage.

Comment remplacer les joints et autres composants défectueux ?

Identification des joints défectueux

L'inspection des joints se réalise dès l'extraction de l'ensemble tige-piston, en contrôlant chaque zone d'étanchéité de manière méthodique. Une fuite visible sur la tige en sortie de culasse indique un joint de tige usé ou déchiré. Une perte de poussée ou une incapacité à tenir la charge sous pression révèle souvent un joint de piston défectueux. Pour changer joint verin hydraulique, il faut d'abord identifier précisément l'origine de la fuite, car un raccord desserré ou un joint statique de couvercle peuvent aussi être en cause et ne nécessitent pas l'ouverture complète du vérin. Les zones à inspecter systématiquement sont :

La tige chromée : rayures longitudinales, piqûres de corrosion ou zones mates indiquent une surface qui usera rapidement les nouveaux joints.
L'alésage interne du fût : contrôler à la lampe l'absence de rayures ou de marques circulaires qui compromettent l'étanchéité du joint de piston.
Les gorges de joints sur le piston et sur la culasse : vérifier l'état, la profondeur et la propreté de chaque gorge avant de monter les joints neufs.
La bague de guidage et le racleur : examiner l'usure des faces de contact ; une bague de guidage trop usée génère un jeu radial qui détériore les joints plus rapidement.

Installation des nouveaux joints

L'installation des joints neufs conditionne directement l'étanchéité du vérin au redémarrage. Le remplacement d'un kit de joints complet est préférable au remplacement au cas par cas pour éviter une nouvelle fuite à court terme sur un joint voisin laissé en place. Les points à respecter lors du montage sont :

Lubrifier chaque joint neuf avec de l'huile hydraulique propre avant introduction, pour réduire les risques de torsion ou de déchirure lors du passage sur la tige ou dans le fût.
Respecter impérativement le sens de montage des joints à lèvres : la lèvre est orientée vers la cavité sous pression, afin que la pression d'huile renforce l'étanchéité plutôt que de la dégrader.
Ne pas utiliser de tournevis à lame tranchante pour forcer un joint dans sa gorge : une spatule plastique ou un outil de montage de joints dédié évite les entailles.
Contrôler visuellement chaque joint posé pour vérifier l'absence de vrillage ou de pli dans la gorge.
Remplacer également la bague de guidage et le racleur si leur état le justifie, en respectant le sens de montage indiqué par le fabricant.
Nettoyer les gorges et les portées au solvant adapté et sécher à l'air comprimé avant de poser les joints neufs, pour garantir une adhérence et une assise correctes.

Quelles sont les dernières étapes du remontage et des tests de performance ?

Remontage du vérin et lubrification

Le remontage commence par un nettoyage minutieux de chaque composant au solvant compatible, suivi d'un séchage à l'air comprimé, avant de refermer le corps du vérin. L'alésage interne du fût et la surface du piston sont enduits d'une fine couche d'huile hydraulique propre pour faciliter l'introduction de l'ensemble tige-piston sans risque de coincement ni de déchirure de joint. Les actions à effectuer lors du remontage sont :

Introduire l'ensemble tige-piston dans l'axe, lentement, jusqu'à butée, sans forcer ni effectuer de mouvement de rotation non prévu.
Repositionner la culasse ou le couvercle en vérifiant l'alignement du joint statique dans sa gorge avant de commencer le serrage.
Serrer les vis périphériques ou la culasse filetée en croix et par passes progressives pour assurer un écrasement homogène de tous les joints.
Reconnecter les flexibles hydrauliques sur les bons orifices en s'appuyant sur les repères ou photos réalisés avant le démontage, et serrer les raccords sans excès pour ne pas détériorer les filetages.

Tests de fonctionnement après remontage

Avant de remettre le vérin en charge, une purge d'air structurée est nécessaire pour évacuer les bulles introduites lors du démontage, qui peuvent provoquer des à-coups, une chauffe anormale des joints ou une perte de poussée. La séquence de remise en service à respecter est la suivante :

Compléter le niveau d'huile hydraulique du réservoir si nécessaire avant le premier démarrage.
Effectuer 5 cycles lents complets à vide, en extension et en rétraction totales, moteur au ralenti, sans charge sur la tige, pour purger l'air des chambres.
Contrôler l'absence de fuite aux raccords, à la culasse et le long de la tige après chaque cycle, en essuyant la surface pour détecter la moindre suintement.
Recontrôler le niveau d'huile dans le réservoir après les cycles de purge et compléter si une baisse est constatée.
Passer ensuite le vérin en charge progressive pour valider la course complète, l'absence de point dur, la stabilité en position maintenue et l'absence de fuite sous pression de service.

Tout suintement persistant à la tige ou aux raccords après la séquence de purge impose un arrêt immédiat et une vérification du serrage ou de la position des joints avant toute mise en service définitive.
