Fonctionnement d'un thermocouple : Explications

Quel est le principe de fonctionnement d'un thermocouple ?
Comment convertir la tension d'un thermocouple en °C ?
À quoi sert un thermocouple ?
Quels types de thermocouples choisir selon l'environnement ?
Comment contrôler un thermocouple ?
FAQ : fonctionnement d'un thermocouple en environnement industriel

💡 Ce qu'il faut retenir :

Un thermocouple génère une tension en millivolts liée à la différence de température entre sa jonction de mesure (chaude) et sa jonction de référence (froide), et non à une température absolue.
La conversion de cette tension en °C repose sur des tables normalisées IEC 60584 ou des équations polynomiales : la relation est non linéaire et varie selon le type (K, J, T, N, R, S, B).
La compensation de jonction froide (CJC) est indispensable en conditions industrielles : sans elle, toute variation de température ambiante au niveau des bornes de raccordement introduit une erreur directe sur la mesure.
Le type K (Chromel/Alumel) couvre 0 à 1 100 °C en continu sous atmosphère oxydante ; il reste le plus répandu, mais présente une dérive notable entre 300 et 550 °C lors de cyclages thermiques répétés.
Le raccordement exige un câble d'extension ou de compensation du même type (ex. KX pour un type K) : utiliser un câble inadapté crée une jonction parasite qui fausse la mesure.
Un thermocouple gaz fonctionne sur un principe de sécurité différent : la flamme maintient une tension qui maintient une électrovanne ouverte ; l'extinction de la flamme coupe automatiquement l'arrivée de gaz.

Les thermocouples convertissent une différence de température en tension électrique mesurable, de l'ordre de quelques millivolts. Ce signal traverse un câble de liaison jusqu'à un instrument d'acquisition, un transmetteur ou un régulateur, qui applique une compensation et une conversion pour afficher une température en °C. La précision de la mesure dépend autant du type de thermocouple que du traitement effectué côté instrument, notamment la gestion de la jonction froide.

Obtenez un devis pour un thermocouple

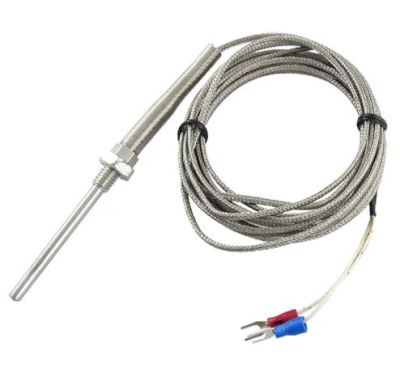

Quel est le principe de fonctionnement d'un thermocouple ?

Le fonctionnement du thermocouple repose sur l'effet Seebeck : lorsque deux conducteurs métalliques de nature différente sont réunis à une extrémité et soumis à un gradient de température, ils génèrent une différence de potentiel mesurable. Cette tension dépend de la différence de température entre la jonction chaude (point de mesure) et la jonction froide (point de raccordement à l'instrument), et non d'une température absolue.

Un couple thermoélectrique produit une tension électrique typiquement comprise entre quelques dizaines de µV/°C et quelques dizaines de mV sur l'ensemble de sa plage. Pour un type K par exemple, la sensibilité avoisine 40 µV/°C autour de la température ambiante, ce qui représente environ 41 mV à 1 000 °C. Le signal reste donc très faible et sensible au bruit électrique, ce qui impose un câblage adapté.

En conditions réelles, la jonction froide n'est pas maintenue à 0 °C : elle se trouve aux bornes de l'instrument, à température ambiante variable. Or, les tables de conversion du thermocouple sont référencées à 0 °C selon la norme IEC 60584. Une compensation de jonction froide (CJC) est donc nécessaire : l'instrument mesure la température à ses propres bornes grâce à un capteur auxiliaire (thermistance ou Pt100), convertit cette valeur en tension équivalente selon le type de thermocouple utilisé, puis additionne cette correction à la tension mesurée avant de la convertir en température. Cette correction s'effectue impérativement en tension, pas par simple addition de températures.

Des jonctions supplémentaires se créent à chaque changement de métal dans la chaîne (connexion des fils au bornier, à l'instrument). Pour qu'elles n'introduisent pas d'erreur, toutes ces connexions intermédiaires doivent être maintenues à la même température (condition d'isothermie locale). La relation entre tension et température est également non linéaire : la conversion exacte nécessite des tables de référence ou des équations polynomiales segmentées par plage.

Vous êtes fournisseur de thermocouple ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Comment convertir la tension d'un thermocouple en °C ?

La chaîne de mesure complète d'un thermocouple suit quatre étapes : la jonction chaude génère une tension, le câble de liaison la transporte jusqu'à l'instrument, l'instrument applique la compensation CJC puis convertit la tension corrigée en température via des tables ou une équation polynomiale.

La conversion repose sur la norme IEC 60584, qui définit pour chaque type de thermocouple une correspondance tension/température référencée à 0 °C. Concrètement, pour un type K mesurant 8,357 mV (après compensation CJC), on recherche dans la table la plage encadrant cette valeur (205 °C → 8,338 mV ; 206 °C → 8,378 mV) et on interpole pour obtenir environ 205,5 °C. Les instruments industriels réalisent ce calcul automatiquement via des équations polynomiales, dont les coefficients changent par segments de plage pour respecter la non-linéarité de la courbe.

La correction CJC en tension s'effectue selon la règle : V_corrigée = V_mesurée + V_référence(T_ambiante), où V_référence est la tension équivalente à la température ambiante du bornier, lue dans les tables du même type de thermocouple. Sans cette étape, une variation de 10 °C au niveau des bornes se traduit directement par une erreur d'environ 10 °C sur la mesure affichée pour un type K.

Voir nos thermocouples

À quoi sert un thermocouple ?

Sécurité des équipements

Le thermocouple protège les équipements industriels en surveillant en continu des points de mesure critiques. Ces capteurs de température transmettent leur signal à un régulateur ou un automate, qui compare la valeur reçue à des seuils d'alarme préréglés et déclenche une action corrective en cas de dépassement.

Dans les industries chimiques, les thermocouples surveillent la température des réacteurs. Un dépassement de seuil provoque la coupure automatique des sources de chaleur ou des flux de produits, avant qu'une réaction non maîtrisée n'entraîne surchauffe ou surpression. Le temps de réponse du capteur joue ici un rôle direct : une jonction exposée réagit en quelques secondes, tandis qu'une jonction protégée par une gaine épaisse peut nécessiter plusieurs dizaines de secondes.

Dans les centrales thermiques, les thermocouples surveillent la température des turbines à gaz et à vapeur. Un câble de compensation inadapté ou une connexion mal isolée peut introduire un offset suffisant pour masquer une montée en température réelle et retarder le déclenchement de la protection. L'isothermie au niveau du bornier d'entrée de l'armoire de contrôle conditionne directement la fiabilité de la chaîne de sécurité.

Surveillance et contrôle des processus industriels

Les thermocouples assurent la surveillance continue des processus industriels où la température doit être maîtrisée avec précision. Plusieurs secteurs les utilisent avec des contraintes techniques spécifiques :

Agroalimentaire : le type T (Cuivre/Constantan, jusqu'à 350 °C) offre une répétabilité de ±0,1 °C sur les plages basses, ce qui convient aux contrôles de pasteurisation et de chaîne du froid.
Aéronautique : la cuisson des matériaux composites exige un maintien de température au degré près ; les thermocouples type N apportent une stabilité supérieure au type K lors des cycles thermiques répétés.
Métallurgie et traitement thermique : les fours de trempe ou de recuit atteignent 1 000 à 1 200 °C ; le type K reste courant mais exige une gaine Inconel ou céramique au-delà de 800 °C pour limiter la dérive par oxydation.
Chimique : les atmosphères réductrices orientent vers le type J (Fer/Constantan, jusqu'à 750 °C) sous protection gazeuse, en évitant toute exposition humide qui fragilise le fil de fer.

La dérive en service reste le principal facteur limitant : un thermocouple proche de ses limites de température ou soumis à des cycles répétés sort progressivement de sa classe de tolérance, ce qui impose une recalibration périodique.

Quels types de thermocouples choisir selon l'environnement ?

Le choix du type de thermocouple dépend de trois critères techniques prioritaires : la plage de température de l'application en usage continu (et non en excursion courte), la nature de l'atmosphère au point de mesure (oxydante, réductrice, inerte ou sous vide), et le niveau de stabilité requis sur la durée. Le tableau ci-dessous synthétise les repères de sélection pour les types les plus courants en environnement industriel.

Type	Composition	Plage indicative (continu)	Atmosphère recommandée	Points d'attention
K	Chromel / Alumel	0 à 1 100 °C	Oxydante, inerte	Dérive entre 300 et 550 °C en cyclage ; déconseillé en atmosphère sulfureuse sans protection
J	Fer / Constantan	-40 à 750 °C	Réductrice, inerte	Le fer s'oxyde rapidement au-delà de 540 °C en milieu oxydant ; sensible à l'humidité
T	Cuivre / Constantan	-185 à 300 °C	Oxydante, réductrice, inerte	Conductivité thermique élevée du cuivre : risque de fuite thermique si installation non soignée
N	Nicrosil / Nisil	0 à 1 250 °C	Oxydante, inerte	Stabilité supérieure au K en cyclage ; privilégier au-dessus de 800 °C ou en application longue durée
R / S	Platine-Rhodium / Platine	0 à 1 600 °C	Oxydante, inerte, vide propre	Nécessite une gaine alumine haute pureté ; éviter les atmosphères réductrices ou contaminantes
B	PtRh 30% / PtRh 6%	600 à 1 700 °C	Oxydante, inerte	Précision faible en dessous de 600 °C ; compensation CJC parfois négligeable entre 0 et 50 °C

Type : K
Composition	Chromel / Alumel
Plage indicative (continu)	0 à 1 100 °C
Atmosphère recommandée	Oxydante, inerte
Points d'attention	Dérive entre 300 et 550 °C en cyclage ; déconseillé en atmosphère sulfureuse sans protection

Type : J
Composition	Fer / Constantan
Plage indicative (continu)	-40 à 750 °C
Atmosphère recommandée	Réductrice, inerte
Points d'attention	Le fer s'oxyde rapidement au-delà de 540 °C en milieu oxydant ; sensible à l'humidité

Type : T
Composition	Cuivre / Constantan
Plage indicative (continu)	-185 à 300 °C
Atmosphère recommandée	Oxydante, réductrice, inerte
Points d'attention	Conductivité thermique élevée du cuivre : risque de fuite thermique si installation non soignée

Type : N
Composition	Nicrosil / Nisil
Plage indicative (continu)	0 à 1 250 °C
Atmosphère recommandée	Oxydante, inerte
Points d'attention	Stabilité supérieure au K en cyclage ; privilégier au-dessus de 800 °C ou en application longue durée

Type : R / S
Composition	Platine-Rhodium / Platine
Plage indicative (continu)	0 à 1 600 °C
Atmosphère recommandée	Oxydante, inerte, vide propre
Points d'attention	Nécessite une gaine alumine haute pureté ; éviter les atmosphères réductrices ou contaminantes

Type : B
Composition	PtRh 30% / PtRh 6%
Plage indicative (continu)	600 à 1 700 °C
Atmosphère recommandée	Oxydante, inerte
Points d'attention	Précision faible en dessous de 600 °C ; compensation CJC parfois négligeable entre 0 et 50 °C

Comment contrôler un thermocouple ?

Le contrôle régulier d'un thermocouple garantit la fiabilité de la chaîne de mesure. Quatre étapes structurent cette vérification :

Inspection visuelle : examiner l'état de la gaine, des soudures et des connexions. Une gaine fissurée, une soudure oxydée ou des bornes mal serrées suffisent à introduire une jonction parasite ou une résistance de contact qui fausse la tension mesurée.
Test de performance au multimètre : régler le multimètre en mode mesure de tension (plage mV). Avec le bornier du thermocouple à température ambiante connue et stable, chauffer progressivement la jonction chaude et comparer la tension obtenue aux valeurs attendues selon les tables IEC du type concerné. Un type K à 100 °C (jonction froide à 20 °C) doit produire environ 3,2 mV. Tout écart significatif par rapport aux tables indique une dérive ou un câble inadapté.
Calibrage : si les mesures dévient des tolérances acceptables (classe 1 : ±1,1 °C ou ±0,4 % ; classe 2 : ±2,2 °C ou ±0,75 %), un calibrage en four ou en bain de température de référence est nécessaire. Pendant l'opération, maintenir le bornier de référence à température stable pour ne pas introduire d'erreur CJC supplémentaire.
Remplacement si nécessaire : un thermocouple qui ne revient pas dans sa classe de tolérance après calibrage, ou dont la gaine est physiquement endommagée, doit être remplacé. Vérifier que le câble de remplacement porte bien la désignation de type correspondante (ex. KX pour un type K) avant de remettre en service.

FAQ : fonctionnement d'un thermocouple en environnement industriel

Pourquoi parle-t-on de jonction froide ?

Les tables de conversion d'un thermocouple sont établies avec une jonction de référence maintenue à 0 °C, appelée jonction froide. En conditions industrielles, cette jonction se trouve aux bornes de l'instrument, à une température ambiante variable. Sans correction, une jonction froide à 25 °C au lieu de 0 °C génère une erreur directe d'environ 1 mV sur un type K, soit une erreur de mesure de l'ordre de 25 °C. La compensation CJC corrige cet écart en ajoutant en tension la valeur équivalente à la température réelle du bornier avant la conversion finale en °C.

Quelle tension produit un thermocouple (ordre de grandeur) ?

La tension générée par un thermocouple reste faible : de quelques dizaines de µV/°C à température ambiante jusqu'à quelques dizaines de mV sur de grandes plages. Pour un type K, la tension atteint environ 4,1 mV à 100 °C, 20,6 mV à 500 °C et 41,3 mV à 1 000 °C (jonction froide à 0 °C). Ces valeurs varient selon le type : un type J produit environ 19,1 mV à 350 °C, tandis qu'un type R ne génère que 2,9 mV à la même température. Ces ordres de grandeur permettent de vérifier rapidement la cohérence d'une mesure au multimètre avant tout diagnostic approfondi.

Comment faire un raccordement de thermocouple correctement ?

Un raccordement fiable repose sur quatre règles. Utiliser un câble d'extension ou de compensation du même type que le thermocouple (ex. KX pour un type K) : tout câble en cuivre ordinaire crée une jonction parasite qui introduit une erreur directe. Maintenir toutes les connexions intermédiaires (bornier, presse-étoupe) à la même température locale pour respecter la condition d'isothermie. Éloigner le câble des lignes de puissance, moteurs et sources de perturbations électromagnétiques : le signal en mV est sensible au bruit, et un blindage métallique réduit les interférences sur les liaisons longues (objectif de résistance de boucle inférieur à 100 ohms). Vérifier la polarité avant la mise en service : une inversion des fils génère une lecture en température négative ou incohérente.

Comment fonctionne un thermocouple gaz ?

Dans un équipement à gaz avec veilleuse, le thermocouple gaz remplit une fonction de sécurité. La flamme de la veilleuse chauffe la jonction du thermocouple, qui génère une tension de quelques millivolts. Cette tension maintient une électrovanne ouverte, permettant le passage du gaz vers le brûleur. Si la flamme s'éteint, la jonction refroidit, la tension chute et l'électrovanne se ferme automatiquement, coupant l'alimentation en gaz. Ce dispositif fonctionne indépendamment de l'alimentation électrique du bâtiment. Ce principe de sécurité diffère du fonctionnement thermocouple industriel, où le capteur sert à la mesure et au contrôle de process sur instrumentation dédiée.
