Fonctionnement d'un surpresseur

Comment fonctionne un surpresseur d'eau ?
Fonctionnement du surpresseur à vessie
Quels réglages stabilisent la pression d'un surpresseur avec ballon ?
Comment diagnostiquer une pression instable ou des cycles courts ?
FAQ : surpresseur d'eau, ballon et vessie
Comment fonctionne un surpresseur d'air ?

💡 Ce qu'il faut retenir :

Un surpresseur d'eau fonctionne selon un cycle piloté par un pressostat : la pompe démarre quand la pression descend sous le seuil d'enclenchement et s'arrête quand elle atteint le seuil de coupure.
Le ballon surpresseur (à vessie ou à diaphragme) stocke une réserve d'eau sous pression grâce à un matelas d'air, ce qui réduit le nombre de démarrages de la pompe.
La pression d'air du ballon se règle à vide, à environ 0,2 bar en dessous de la pression d'enclenchement du pressostat.
Le différentiel du pressostat (écart entre seuil bas et seuil haut) se situe généralement entre 1,5 et 2 bars pour une pression stable et des cycles limités.
Les cycles courts (démarrages fréquents) signalent le plus souvent une vessie percée, un ballon sous-gonflé, une fuite réseau ou un clapet anti-retour défaillant.
Si de l'eau sort à la valve de gonflage du ballon, la vessie est percée et doit être remplacée.
Le surpresseur d'air obéit à une logique différente : il augmente la pression d'un flux d'air selon la technologie utilisée (lobes, pistons, vis) pour alimenter des procédés industriels.

Le fonctionnement d'un surpresseur repose sur un principe de régulation de la pression piloté par un pressostat et, selon le modèle, par un ballon de stockage. La logique la plus répandue concerne le surpresseur eau, utilisé pour maintenir une pression constante dans les réseaux de distribution, les installations industrielles et les systèmes d'irrigation. Le fonctionnement d'un surpresseur d'air suit une mécanique distincte, adaptée aux procédés nécessitant un débit d'air sous pression. Le surpresseur à vessie constitue la variante la plus fréquente pour l'eau, avec un ballon intégrant une membrane qui joue un rôle central dans la stabilité de la pression.

Devis pour un surpresseur

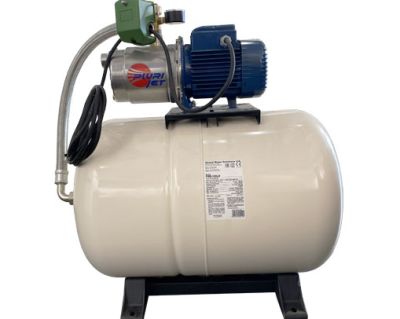

Comment fonctionne un surpresseur d'eau ?

Le fonctionnement du surpresseur d'eau repose sur un cycle automatique piloté par la pression du réseau. La pompe aspire l'eau depuis sa source (réseau, puits, forage ou cuve) et la refoule vers le circuit sous pression. Un pressostat surveille en continu la pression disponible et commande le démarrage ou l'arrêt de la pompe selon deux seuils : le seuil d'enclenchement (pression basse) et le seuil de coupure (pression haute).

Quand la pression descend sous le seuil bas, le pressostat démarre la pompe.
La pompe met l'eau en pression et alimente le réseau ainsi que le ballon de stockage.
Quand la pression atteint le seuil haut, le pressostat coupe la pompe.
Entre les deux seuils, le ballon fournit l'eau nécessaire aux petits puisages sans démarrer la pompe.

Le fonctionnement d'un surpresseur d'eau avec pompe surpresseur intègre également un clapet anti-retour qui empêche l'eau de refluer vers la source à l'arrêt, et un manomètre qui permet de lire la pression en temps réel. Le repère pratique à retenir : 1 bar correspond à environ 10 m de hauteur à élever, ce qui permet de relier la pression de coupure à la hauteur de refoulement nécessaire. Le fonctionnement surpresseur eau décrit ici constitue le principe de base du groupe de surpression fonctionnement, qu'il s'agisse d'une installation tertiaire, d'un réseau de distribution ou d'un système d'irrigation agricole.

Composants de régulation de la pression et du débit

Un groupe de surpression associe plusieurs organes dont chacun remplit un rôle précis dans le cycle de régulation.

La pompe (pompe hydraulique de surface ou immergée) met l'eau sous pression et alimente le réseau et le ballon.
Le moteur (électrique, monophasé 230 V pour les installations courantes, triphasé 380 V pour les installations plus puissantes) entraîne la pompe.
Le pressostat (ou contacteur manométrique) mesure la pression via une membrane sensible et envoie le signal électrique de marche ou d'arrêt à la pompe. Il existe en version mécanique (réglage par ressorts) et en version électronique (affichage et protection manque d'eau intégrée).
Le ballon surpresseur (à vessie ou à diaphragme) stocke l'eau sous pression grâce à un matelas d'air ; il absorbe les variations de débit et réduit la fréquence des démarrages. La réserve utile représente environ 30 % du volume total du ballon.
Le clapet anti-retour empêche l'eau de refluer vers la source à l'arrêt de la pompe et maintient la pression dans le circuit.
Le manomètre affiche la pression du circuit et sert de référence lors des réglages et des diagnostics.
La filtration amont protège la pompe des particules (sable, calcaire) lorsque l'eau provient d'un puits, d'un forage ou d'une cuve.

Voir nos produits surpresseurs

Cycle de fonctionnement marche/arrêt avec pressostat

Le cycle de régulation d'un surpresseur d'eau se déroule en quatre étapes successives.

Baisse de pression : l'ouverture d'un point de puisage (vanne, robinet d'arrosage, process industriel) fait chuter la pression dans le circuit en dessous du seuil d'enclenchement du pressostat.
Démarrage de la pompe : le pressostat détecte la baisse et ferme le circuit électrique ; la pompe démarre et refoule l'eau sous pression vers le réseau et le ballon.
Montée en pression : la pression remonte progressivement ; le ballon se recharge simultanément.
Arrêt automatique : quand la pression atteint le seuil de coupure, le pressostat ouvre le circuit et la pompe s'arrête.

Le différentiel (delta) entre le seuil d'enclenchement et le seuil de coupure détermine la plage de variation de pression tolérée. Un différentiel trop faible provoque des cycles courts (démarrages très fréquents) et accélère l'usure de la pompe et du pressostat. Un différentiel trop élevé génère des écarts de pression perceptibles aux points de puisage. Le différentiel couramment ciblé se situe entre 1,5 et 2 bars, selon les caractéristiques de l'installation et les capacités de la pompe. Le pressostat mécanique se règle via deux ressorts : le ressort principal agit sur la pression de démarrage, le ressort différentiel ajuste l'écart entre les deux seuils. La pression de coupure ne doit jamais dépasser la pression maximale que la pompe est capable de produire.

Vous êtes fournisseur de surpresseur ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

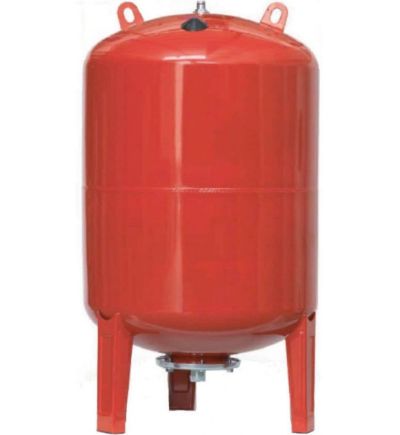

Fonctionnement du surpresseur à vessie

Le surpresseur à vessie constitue la configuration la plus répandue du groupe surpresseur. Il associe une pompe de surface, un réservoir à vessie et un pressostat. La vessie est une membrane souple en élastomère (EPDM ou butyle selon les modèles) placée à l'intérieur du ballon : l'eau occupe l'espace à l'intérieur de la membrane, tandis qu'un matelas d'air sous pression remplit l'espace entre la vessie et la paroi du réservoir. Ce matelas d'air joue le rôle de ressort hydraulique : il absorbe les variations de débit et maintient l'eau disponible sous pression sans solliciter la pompe. Le fonctionnement du groupe surpresseur permet ainsi de couvrir les petits puisages (process, arrosage goutte-à-goutte, distribution en réseau tertiaire) grâce à la seule réserve du ballon, sans démarrage moteur. Les volumes de ballons couramment utilisés dans les installations professionnelles sont de 24, 50, 100 et 200 L. La réserve utile effective représente environ 30 % du volume total du ballon, car elle dépend des seuils de pression réglés sur le pressostat. Un ballon de 100 L délivre donc environ 30 L d'eau utile par cycle. Le ballon de surpression (ou ballon de compression) se distingue du réservoir à diaphragme par sa membrane remplaçable : la vessie peut être changée seule en cas de perforation, sans remplacement du ballon complet. Le ballon surpresseur avec vessie nécessite un contrôle périodique de la pression d'air (tous les 3 à 6 mois), tandis que le réservoir à diaphragme présente une chambre d'air scellée qui ne demande pas de regonflage régulier.

Quels réglages stabilisent la pression d'un surpresseur avec ballon ?

Réglage de la pression d’air du ballon surpresseur

La pression d'air du ballon se mesure et se règle réservoir vidé côté eau. La règle de référence s'applique à tous les volumes, qu'il s'agisse d'un ballon surpresseur 100l ou d'une cuve surpresseur 100l de plus grande contenance : la pression d'air doit être réglée à 0,2 bar en dessous de la pression d'enclenchement du pressostat (soit 0,2 à 0,3 bar selon les sources). Si la pression d'enclenchement est réglée à 2,0 bars, la pression d'air du ballon doit être ajustée à 1,8 bar. Procédure de contrôle et de réglage :

Relever la pression d'enclenchement sur le manomètre au moment où la pompe démarre.
Couper l'alimentation électrique de la pompe.
Ouvrir un robinet ou un point de puisage pour vidanger le circuit jusqu'à lecture 0 bar au manomètre.
Mesurer la pression d'air à la valve du ballon à l'aide d'un manomètre de type pneu.
Ajuster : gonfler avec un compresseur ou une pompe manuelle pour atteindre la cible (pression d'enclenchement – 0,2 bar) ; dégonfler en appuyant sur la tige de la valve si la pression est trop élevée.
Remettre en service et vérifier le fonctionnement sur plusieurs cycles.

Test de la vessie : lors de la mesure à la valve, si de l'eau s'écoule au lieu d'air, la vessie est percée. Le fonctionnement ballon surpresseur est alors compromis : la membrane ne sépare plus l'eau de l'air, le ballon se remplit entièrement d'eau et perd toute fonction de tampon. Le remplacement de la vessie s'impose avant tout autre réglage.

Réglage des seuils du pressostat et du différentiel

Le pressostat mécanique comporte deux organes de réglage accessibles après retrait du capot de protection.

Le grand ressort (vis principale) agit sur la pression de démarrage et décale l'ensemble de la plage de fonctionnement. Tourner dans le sens des aiguilles d'une montre augmente la pression ; dans le sens inverse, on la diminue.
Le petit ressort (vis différentielle) règle l'écart entre la pression d'arrêt et la pression de démarrage. Augmenter le différentiel réduit la fréquence des cycles.

Le différentiel couramment ciblé se situe entre 1,5 et 2 bars. En dessous de 1,5 bar, les cycles deviennent trop rapprochés et accélèrent l'usure. La méthode de validation s'effectue au manomètre : provoquer un cycle complet (ouvrir un robinet jusqu'au démarrage, fermer jusqu'à l'arrêt) et relever les deux valeurs affichées. Ajuster jusqu'à obtenir les seuils souhaités, en veillant à ne jamais régler la pression de coupure au-delà de la capacité maximale de la pompe. Sur un pressostat électronique, les seuils se modifient via l'interface de programmation selon les indications du fabricant.

Comment diagnostiquer une pression instable ou des cycles courts ?

Causes des démarrages fréquents de la pompe

Des démarrages trop fréquents (cycles courts) indiquent que le ballon ne joue plus son rôle de tampon ou qu'une fuite maintient la pression sous le seuil d'enclenchement. L'observation au manomètre permet de confirmer : si la pression chute rapidement dès l'arrêt de la pompe, la cause se situe dans le circuit ou dans le ballon. Causes à vérifier par ordre de priorité :

Matelas d'air insuffisant dans le ballon : la pression d'air s'échappe progressivement sur 12 à 18 mois. Le ballon ne stocke plus de réserve utile et la pompe redémarre à chaque puisage, même minime.
Vessie percée : le ballon se remplit entièrement d'eau, le matelas d'air disparaît. Test : appuyer sur la valve de gonflage — si de l'eau s'écoule, le surpresseur vessie est hors service et la membrane doit être remplacée.
Ballon sous-dimensionné : un ballon trop petit par rapport au débit consommé génère des cycles rapprochés même en bon état. L'ajout d'un second ballon en série augmente le volume utile.
Fuite sur le réseau : fermer tous les points de puisage et observer le manomètre ; une chute de pression sans consommation révèle une fuite sur les raccords, les joints ou les tuyaux.
Clapet anti-retour défaillant : l'eau reflue vers la source à l'arrêt de la pompe, la pression chute et le pressostat redémarre.

Un surpresseur avec ballon correctement dimensionné et réglé ne doit pas dépasser 15 à 20 démarrages par heure. Au-delà, l'usure du moteur et du pressostat s'accélère.

Causes du fonctionnement continu sans arrêt de la pompe

Si la pompe tourne en continu sans atteindre la pression de coupure, plusieurs causes sont à examiner.

Fuite importante sur le réseau : la pompe ne parvient pas à compenser les pertes et la pression reste bloquée sous le seuil de coupure. Inspecter les raccords, les vannes et les tuyaux accessibles.
Clapet anti-retour défectueux : l'eau repart en permanence vers la source, la pompe fournit de l'eau mais la pression ne monte pas.
Prise d'air sur l'aspiration : un défaut d'étanchéité côté aspiration introduit de l'air dans la pompe, qui perd son efficacité de refoulement.
Pressostat mal réglé : la pression de coupure est réglée à une valeur supérieure à la capacité de la pompe. Le repère 1 bar ≈ 10 m permet de vérifier la cohérence : une pompe avec une hauteur manométrique totale (HMT) de 40 m ne peut pas dépasser environ 4 bars. Régler la coupure au-delà de cette valeur maintient la pompe en fonctionnement sans jamais atteindre l'arrêt.
Pressostat défectueux : un pressostat encrassé ou dont les contacts sont oxydés ne coupe plus correctement. Un remplacement s'impose après vérification électrique.

Avant toute intervention sur les réglages, relever les valeurs indiquées sur la plaque signalétique de la pompe (pression max, HMT, débit nominal) pour s'assurer que les seuils du pressostat restent dans les limites de l'équipement.

FAQ : surpresseur d'eau, ballon et vessie

Comment vérifier si la vessie d'un surpresseur est percée ?

Le test s'effectue en deux étapes. Couper l'alimentation électrique, ouvrir un robinet pour vider le circuit, puis appuyer sur la tige centrale de la valve de gonflage du ballon. Si de l'eau s'écoule au lieu d'air, la vessie est percée. Un deuxième indice confirmant le diagnostic : la pompe démarre à chaque puisage, même pour un débit très faible, et la pression chute immédiatement après l'arrêt de la pompe. Changer la vessie d'un surpresseur à vessie est possible sans remplacer le ballon complet ; la membrane est démontable après vidange totale du réservoir. Sur un réservoir à diaphragme, la membrane est scellée et un remplacement du réservoir complet est nécessaire.

À quoi correspondent un ballon de surpression et un ballon de compression ?

Les termes ballon de surpression et ballon de compression désignent le même composant : un réservoir sous pression intégrant un matelas d'air qui stocke une réserve d'eau prête à être distribuée sans redémarrage de la pompe. Le matelas d'air comprimé agit comme un ressort : il se détend pour pousser l'eau dans le réseau quand la pression baisse, et se recomprime quand la pompe recharge le ballon. Ce fonctionnement limite les cycles marche/arrêt du pressostat, réduit les pics de consommation électrique au démarrage et allonge la durée de vie de la pompe.

Que vérifier si la pression chute alors qu'il n'y a pas de puisage ?

Une chute de pression sans consommation signale une fuite ou un défaut d'étanchéité du circuit. Fermer tous les points de puisage et observer le manomètre pendant 10 à 15 minutes. Si la pression baisse, inspecter en priorité les raccords vissés et les joints de vanne accessibles (appliquer de l'eau savonneuse : la formation de bulles révèle la fuite). Vérifier ensuite le clapet anti-retour : un clapet encrassé ou usé laisse l'eau refluer vers la source, ce qui vide progressivement le circuit. Si aucune fuite externe n'est détectée, une microfuite interne à la pompe (usure des joints) ou une prise d'air côté aspiration peut être en cause et nécessite une intervention spécialisée.

Un surpresseur peut-il fonctionner sans ballon ?

Un surpresseur sans ballon fonctionne, mais la pompe démarre et s'arrête à chaque ouverture et fermeture d'un point de puisage, sans réserve tampon disponible. Ce type d'architecture convient aux installations à débit continu (process industriel, irrigation en fonctionnement prolongé) où la pompe tourne de façon quasi-permanente pendant les phases d'utilisation. En revanche, dans les réseaux à puisages discontinus (réseaux de distribution, tertiaire), l'absence de ballon multiplie les cycles et accélère l'usure. Les surpresseurs à vitesse variable sans vrai ballon (mini-réservoir inférieur à 1 L) adaptent la vitesse de la pompe à la demande instantanée et limitent partiellement cet effet, mais restent moins adaptés aux fortes variations de débit.

Que signifie

Le terme compresseur eau est couramment utilisé pour désigner le groupe motopompe d'un surpresseur d'eau, par analogie avec le fonctionnement d'un compresseur d'air. Il ne s'agit pas d'un compresseur au sens technique : l'eau est un fluide incompressible et le dispositif augmente la pression par refoulement, non par compression. Dans la pratique professionnelle, ce terme renvoie à l'ensemble pompe + pressostat + ballon qui pilote le cycle de pression décrit dans cet article.

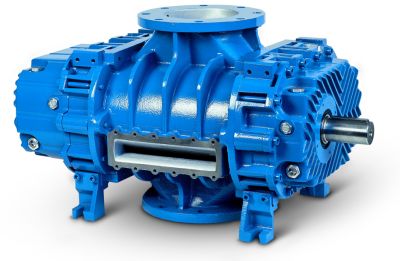

Comment fonctionne un surpresseur d'air ?

Le fonctionnement surpresseur d'air suit différents principes selon la technologie pour surpresseur air utilisée :

Dans un surpresseur à lobes, deux rotors parallèles sont en rotation suivant des axes opposés dans le corps de pompe. Les matériels de l'ancienne génération sont surtout concernés étant donné que cette technologie est plus ancienne que les autres.
Dans un surpresseur à pistons, le surpresseur d'air fonctionnement consiste à produire la pression grâce au mouvement de pistons, tout comme avec le compresseur à pistons. Les surpresseurs à pistons sont plus courants sur le marché.
Dans un surpresseur à vis, l'air est comprimé entre deux vis. Les surpresseurs à vis permettent une large plage de variation de débit et une économie d'énergie. Ils se partagent le marché avec les surpresseurs à pistons.
